이중 코일 차량 루프 탐지기 차량 계산 탐지 주차 관리

차량 계산 탐지 주차 관리용 이중 코일 차량 루프 탐지기

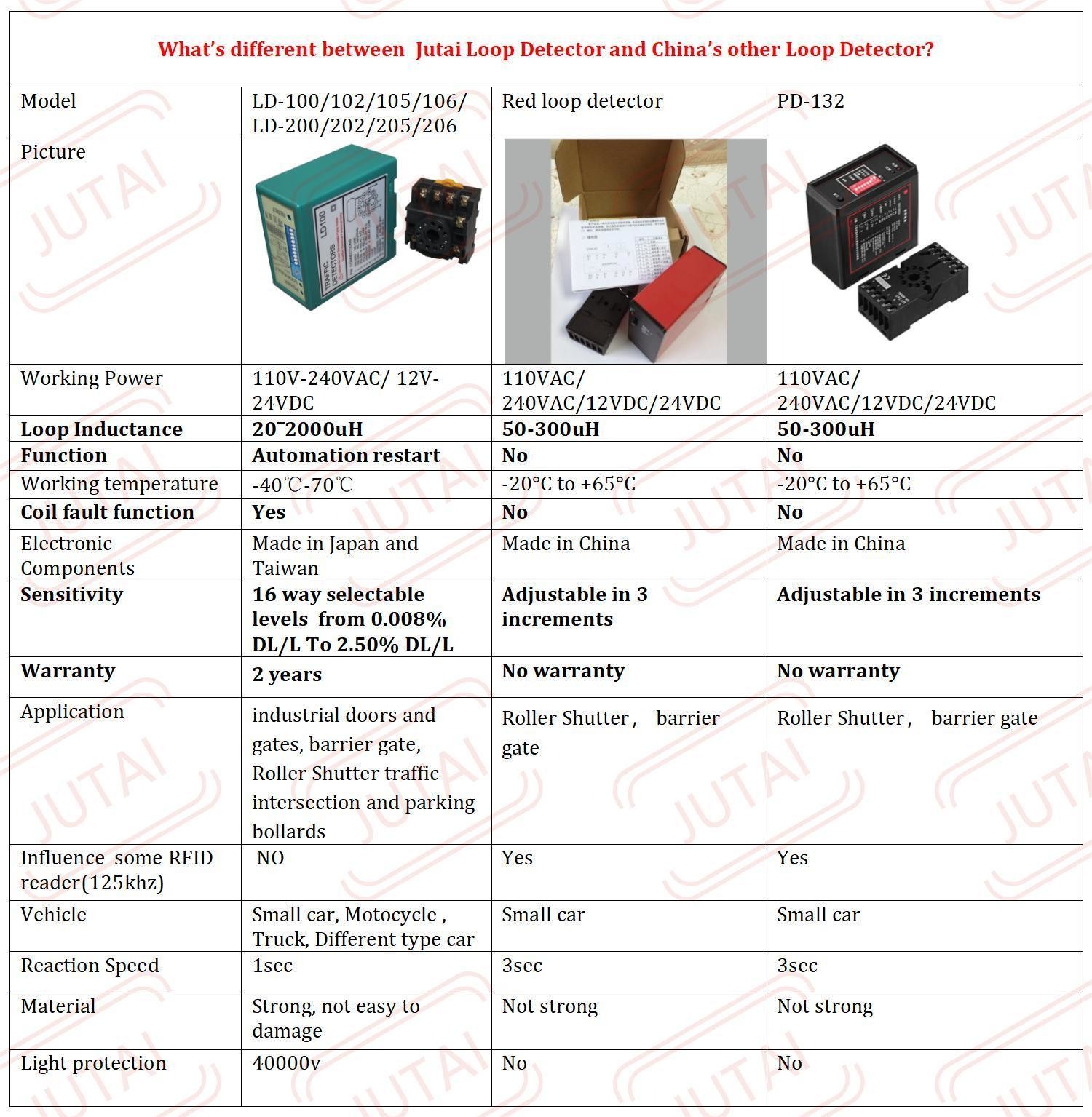

제품 이름:주차 부름 장벽 게이트 110-240VAC (48에서 63Hz) 에 대한 듀얼 채널 루프 감지기

장점:

1. 폭 넓은 감지 범위와 높은 감도: 15 ~ 2000μH의 폭 넓은 감지 범위와 높은 감도와 함께 다양한 차량의 정확한 검출을 보장합니다.

2. 자동 재설정 기능: 장애가 발생하면 자동으로 재설정하여 수동 개입을 제거하여 시스템 안정성과 신뢰성을 향상시킵니다.

3. 방향 인식: 차량 이동 방향에 기반한 정확한 활성화, 게이트 작동에 대한 통제를 강화합니다.

4. 40000V 번개 보호: 번개 공격에 대한 강력한 보호는 장기적인 내구성과 신뢰성을 보장합니다.

5. 광범위한 작동 환경 범위: 열악한 날씨 조건에서도 안정적인 성능, -40°C에서 +70°C까지 광범위한 온도 범위에서 작동합니다.

기능:

1. 차량 탐지: 차량의 금속 질량으로 인한 루프 내 인덕턴스 변화에 기초하여 인덕티브 센싱 기술을 사용하여 차량을 정확하게 탐지합니다.

2. 방향 인식: 게이트 개방과 교통 흐름에 대한 정확한 통제를 위해 차량의 특정 이동 방향을 식별합니다.

3. 자동 재설정: 고장 경우 자동 재설정으로 수동 개입을 제거하여 지속적인 시스템 작동을 보장합니다.

4. 릴레이 출력: 차량 탐지시 릴레이 출력 신호를 제공하여 게이트 제어, 신호등 관리 및 차량 수치를 용이하게합니다.

응용 프로그램:

1. 교통 관리 시스템: 교차로, 통행료 부지 및 주차 입구/출구에서 차량을 감지하여 효율적인 교통 통제를 수행합니다.

2. 게이트 자동화: 주택, 상업 및 산업 환경에서 게이트를 자동으로 열고 닫습니다.

3. 주차 시설: 차량 출입/출입을 관리하고, 차량을 세우고, 주차장과 차고에서 주차 규정을 집행합니다.

4. 접근 통제: 가이트 커뮤니티, 산업 시설 및 군사 기지와 같은 보안 위치에 차량 입국을 허가합니다.

5. 신호등 제어: 차량의 존재와 방향에 따라 신호등 변경을 유발하여 교통 흐름을 최적화합니다.

6. 차량 계산: 교통 연구, 주차 점유율 모니터링 및 소매 교통 분석을 위해 차량 계산을 수행합니다.

연결

표시기와 스위치:

전력 LED (RED):"전력 켜기"가 되면 켜집니다. CH1 LED 감지:

• 연속: 차량 검출을 나타냅니다.
• 느린 깜박임: 루프 단회로 또는 루프 후 충분한 턴을 나타냅니다.
• 빠른 깜빡임: 루프 열 된 회로 또는 루프 후 과도한 회전 표시. CH2 LED 검출:
• 연속: 차량 검출을 나타냅니다.
• 느린 깜박임: 루프 단회로 또는 루프 후 충분한 턴을 나타냅니다.
• 빠른 깜박임: 루프 오픈 회로 또는 루프 후 과도한 굽는 것을 나타냅니다.

감수성 선택:

감수성과 주파수 조절은 7차원 디프 스위치와 10차원 디프 스위치 설정을 사용하여 수행됩니다.사용자는 제공 된 테이블에 따라 디프 스위치 위치를 조정하여 8 가지 다른 설정에서 선택할 수 있습니다.디프 스위치 6, 7, 8는 CH1 감수성을 0.8 (최저 감수성) 에서 0.015 (최대 감수성) 까지 조절합니다. 디프 스위치 3, 4, 5는 CH2 감수성을 0.8 (최저 민감함) ~ 0.015 (가장 민감합니다)

3. 스위치 1=S1: 채널 1 루프 기능 선택 (10 방향 디프 스위치)

(1) (스위치 1) DIP 1 & DIP 2 두 트레일러 (두 채널) 에 대한 특수 감수성 증가.

(2) ((스위치 1=S1) D3, D4, D5 및 (스위치 2=S2) D1, D2 설정 특수 기능 (모드1, 2, 3 방향 감지. 모드 4, 5, 6 정상 모드, 두 루프 감지 분리)

(3) ((스위치 1=S1) D6 & D7 & D8 및 (스위치 2=S2) D3 & D4 & D5 CH1 및 CH2 감수성 선택 설정 (8 레벨 선택).

(4) ((스위치 1=S1) D9 & D10 및 (스위치2=S2) D6, D7 설정 주파수 (20 K ~ 100 KHz)

* 재설정 버튼: 참고: LD-200는 디프 스위치에 설정 변경이 이루어질 때마다 재설정해야합니다.

설치 주의 사항 및 문제 해결:

1. 코일 절단 크기와 삽입 지침은 오른쪽 다이어그램에 표시되어 있습니다.
2. 인덕션 코일에는 총 길이가 최대 500m에 달하는 철자기 전선을 사용하는 것이 좋습니다.
3. 코일의 절단 크기는 길이가 1.0 ~ 2.0 미터, 폭이 0.8 ~ 1.2 미터인 직사각형이어야하며 가능한 한 각의 직각을 피해야합니다.
4. 기본적인 전형적인 코일 회전 장치에 대한 권장 설치 개요:

설치 때, 제품 플러그와 소켓을 수직 방향으로 유지하십시오.

적용

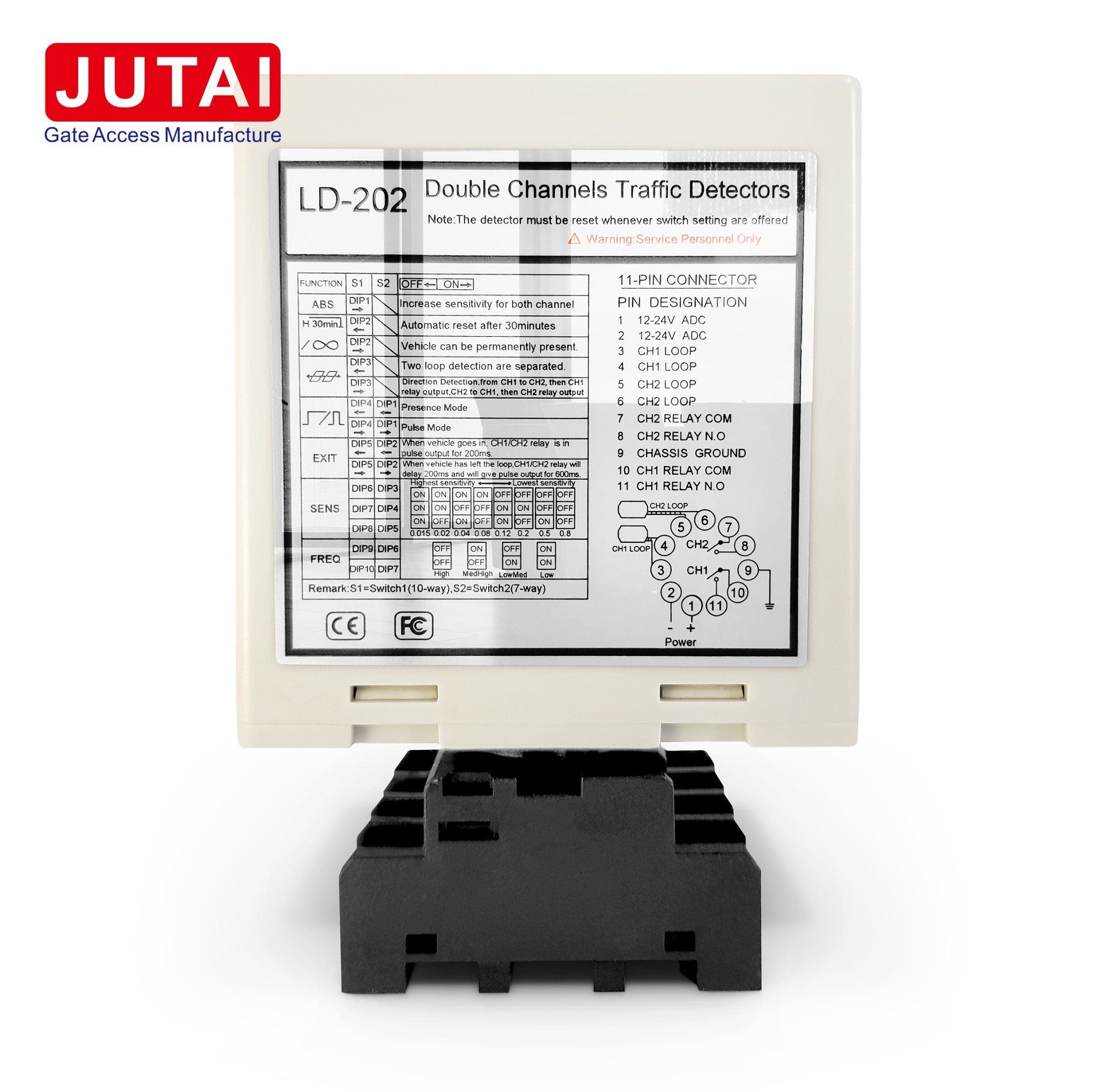

JUTAI LD200/202 이중 채널 차량 루프 감지기 시리즈:

• 방향 인식 기능으로 설계된
• 다양한 단일 채널 입출구에 적합합니다.

다른 구성 요소와의 통합:

• JUTAI 1개의 문 컨트롤러 (모델: AC-11) 와 원활하게 연결됩니다.
• JUTAI 게이트 장벽 (모델: BR-110) 에 호환됩니다.
• JUTAI 장거리 RFID 리더 (모델: PUHF-9) 와 함께 작동합니다.

추가 액세서리로 성능 향상:

• 고온 저항 루프 코일 (모델: JTHT-11) 을 사용합니다.
• 다양한 환경과 조건에서 최적의 기능을 보장합니다.

접근 제어 시스템에서의 응용:

• 단일 채널 출입/출입 접근 제어 설정에 적합합니다.
• 출입점과 출입점에서의 차량 접근을 효율적으로 관리하고 제어할 수 있습니다.

다양 한 사용 시나리오:

• 주차 시설, 게이트 커뮤니티, 산업 현장 등에서 사용하기에 이상적입니다.
• 다양한 접근 제어 요구 사항을 충족하기 위해 유연성과 적응력을 제공합니다.

- 네

입력 절차:

• 동시 로프 코일 활성화:

  • 자동차가 지역사회나 주차장에 들어올 때, 둘 다 동시에 압축됩니다.

• UHF 리더 활성화:

  • JUTAI 듀얼 채널 루프 탐지기 (LD-200/202) 는 입구에 배치된 UHF 리더를 작동시킵니다.

• 카드 ID 판독:

  • UHF 리더는 카드 ID를 읽고 Wiegand 출력을 통해 컨트롤러 (AC-11) 로 전송합니다.

• 신원 확인 및 게이트 오픈:

  • 컨트롤러는 ID의 유효성을 확인하고 게이트 장벽을 열기 위해 릴레이 신호를 보내죠.

• 차량 입구:

  • 자동차는 지역사회 또는 주차장에 진입하고, 게이트를 통과할 때 장애 팔은 자동으로 낮아집니다.

• 안전 보장:

  • JUTAI 싱글 채널 루프 탐지기 (LD-100/102) 는 입력 과정에서 안전과 반 부러진 기능을 보장합니다.

출입 절차:

• UHF 레더가 지나가고 있습니다.

  • 자동차가 지역사회나 주차장을 빠져나갈 때, 그것은 내부 UHF 리더를 통과합니다.

• UHF 리더 활성화:

  • LD-200/LD-202는 UHF 리더를 작동시켜 카드를 읽고 컨트롤러에 ID를 전송합니다.

• 신원 확인 및 게이트 오픈:

  • 컨트롤러는 ID의 유효성을 확인하고 차량이 출구로 나갈 수 있도록 게이트 장벽을 열기 위해 릴레이 신호를 보내죠.

• 차량 출구:

  • 차가 장벽 게이트를 통과하면 장벽 팔이 자동으로 낮아집니다.

• 안전 조치:

  • LD-100/102는 출구 과정에서 안전성과 반 충돌 기능을 제공합니다.

방향 인식:

• 기능 개요:

  • LD-200/LD-202의 방향 인식 기능은 차가 다른 UHF 리더를 지나가면 이중 채널 루프 탐지기가 신호를 다시 작동시키지 않도록합니다.

• 기록 정확성:

  • 이 특징은 입력 또는 출력 기록만 시스템에 기록되는 것을 보장하며 데이터 정확성과 관리 효율성을 향상시킵니다.

JUTAI LD-200/202 이중 채널 루프 탐지기는 또한 두 개의 독립적인 단일 채널 루프 탐지기로 작동 할 수 있습니다. 이 구성은 표준 한 입구 및 한 출구 주차장에 적합합니다.입구와 출구 모두에 하나의 장벽과 하나의 장거리 리더가 있는 경우.

이 설정에서, 하나의 루프 코일은 리더를 트리거하고 카드를 읽기 위해 사용되며, 다른 루프 코일은 장벽의 반 부러진 기능에 전념합니다.LD-200/202를 두 개의 독립적인 루프 감지기로 사용함으로써이 설정은 각 기능에 대해 별도의 검출기를 사용하는 것과 관련된 하드웨어 비용을 줄입니다.

이 기능은 LD-200/202의 독립 작업 모드 기능을 활성화하여 이중 용량에서 효과적으로 작동 할 수 있습니다.
