커스터마이징 할 수 있는 유선 광전기 센서 대형 산업용 게이트 30m를 위한 태양광 방지

커스터마이징 할 수 있는 유선 광전기 센서 대형 산업용 게이트 30m를 위한 태양광 방지

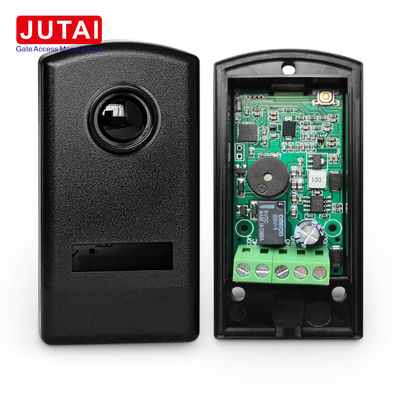

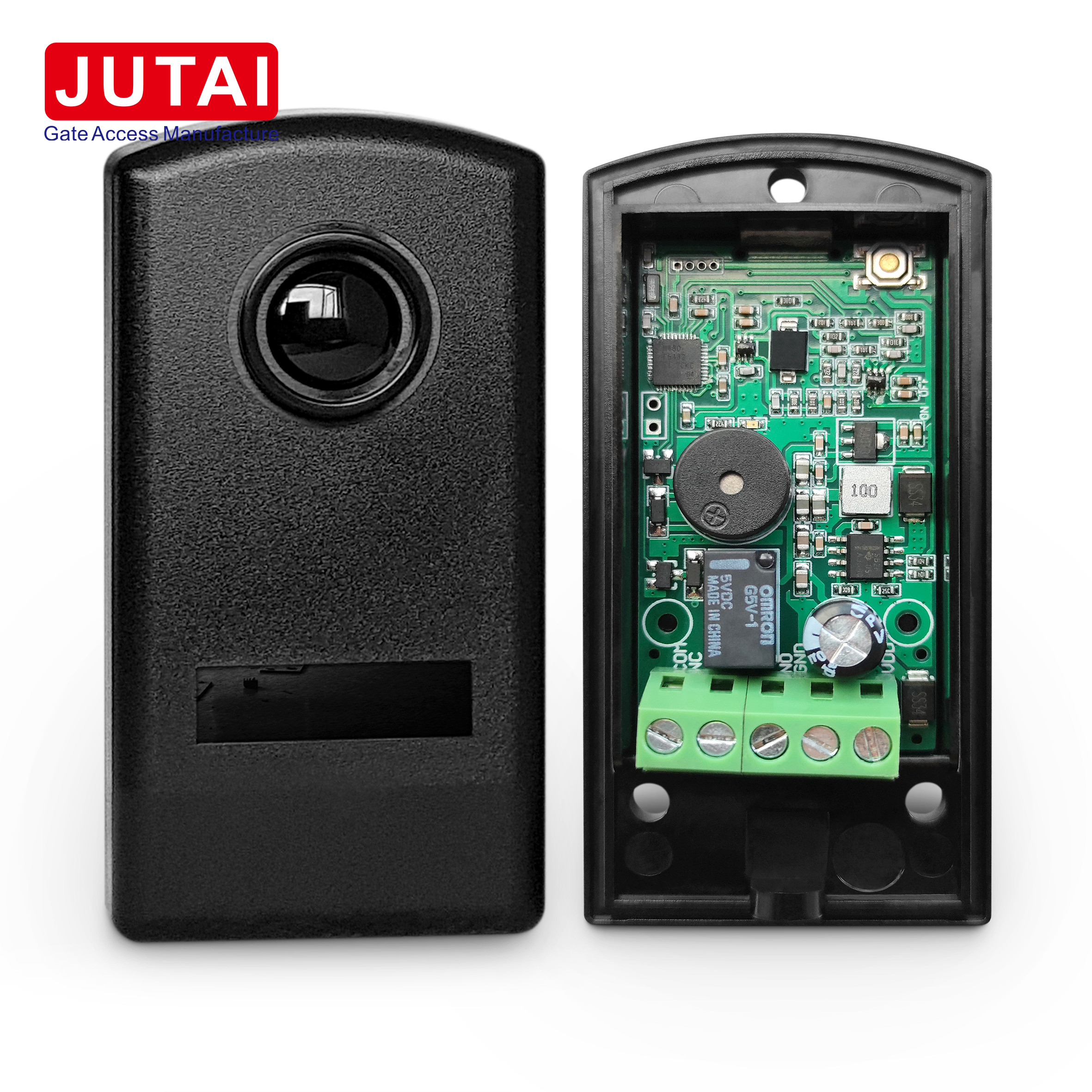

JUTAI IR-20M 적외선 빔 센서

특징

1. 장거리 탐지: 야외 햇빛에서 최대 30m의 탐지 거리.
2. 높은 민감성: 아주 작은 물체나 미묘한 움직임을 정확하게 감지할 수 있다.
3. 빠른 반응 시간: 이 센서는 매우 빠른 반응 시간을 가지고 있으며, 빠른 검출을 요구하는 응용 프로그램에 적합합니다.
4. 높은 간섭 저항성: 안정적인 성능을 보장하기 위해 환경 빛 간섭 (태양 빛 또는 차량 빛과 같은) 에 저항하도록 설계되었습니다.
5. 쉽게 설치: 일반적으로 사용자가 설치 및 유지보수를 용이하게하기 위해 쉽게 설치 및 정렬하도록 설계되었습니다.

신청서

1. 자동 문 및 접근 제어 시스템: 통행하는 사람 또는 차량을 탐지하는 데 사용되며, 자동으로 문의 열과 닫기를 제어합니다.
2. 보안 시스템: 보안 응용 프로그램에서는 일반적으로 둘레, 창문 및 문 보안에 사용되는 무단 침입을 감지합니다.
3. 산업 자동화: 생산 라인 및 컨베이어 벨트에서 사용되며 물체의 위치와 움직임을 감지하고 기계 작업을 제어합니다.
4. 주차 관리: 주차장에서 차량의 출입과 출입을 감지하고 장벽 게이트를 제어하거나 주차 공간 점유율을 모니터링하는 데 사용됩니다.

설치 지침

1. 내부에 액세스: 내부 구성 요소에 액세스하기 위해 광전지의 전면 패널을 열십시오.
2. 케이블 삽입 및 베이스 고정: 케이블을 각각의 슬롯에 삽입하고 광전지의 베이스를 벽에 단단히 고정하십시오.
3. 벽이나 금속 표면에 장착:
   • 벽에 장착하려면 3개의 5mm 구멍을 뚫고 적절한 나사 앵커를 삽입합니다.
   • 금속 표면에서는 3mm 구멍을 뚫고 자율 톱링 나사를 뚫어야 합니다.
4. 연결: 필요한 케이블을 연결하고 12V에서 24V DC/AC 사이의 전압으로 광전지를 전원합니다.
5. 올바른 위치: 광전지를 올바르게 정렬하십시오. 수신기의 빨간색 LED는 올바르게 정렬되면 꺼져 있어야합니다. 적외선 빔이 중단되면 빨간색 LED가 켜집니다.
6. 전면 패널로 덮어: 연결이 확인되면 전면 패널을 교체하여 단단히 고정되도록하십시오.
7. 테스트 시스템: 릴레이 응답을 확인하기 위해 적외선 빔을 여러 번 중단합니다.
8. 앞 패널을 고정: 마지막으로, 제공 된 나사로 앞 패널을 고정합니다.

이 단계를 따라 IR-20M 광전지의 적절한 설치와 기능을 보장합니다.

JUTAI IR-20 유선 적외선 광전지와 함께 최고 수준의 신뢰성을 경험하세요.

• 안정적인 탐지 거리: 20m 이상에서 예외적으로 안정적이고 신뢰할 수 있는 탐지를 제공합니다.
• 고품질의 적외선 램프: 독일의 유명 브랜드 제품을 사용하여 일정한 거리와 빛 저항을 보장합니다.
• 신뢰할 수 있는 릴레이: 일본의 Omron 브랜드 릴레이를 갖추고 있으며, 다양한 문 운영자 브랜드와 호환성을 보장합니다.
• 표면 장착 기술 (SMT): 엄격한 품질 표준을 통해 대량 생산의 정확성과 일관성을 보장합니다.

장점 과 특징

포괄적 인 지원

각 패키지는 삽화 된 다이어그램과 함께 영어 사용 설명서가 포함되어 있으며, 손쉽게 설치 및 구성 할 수있는 포괄적 인 지침을 제공합니다.

결론

요약하자면, JUTAI IR-20 적외선 빔 센서는 다양한 애플리케이션에서 비교할 수 없는 보안과 다재다능성을 제공하여 다양한 환경에서 마음의 평화와 편의성을 보장합니다.




기술 매개 변수

JUTAI IR-20의 연결 세부 정보

IR-20M 광전지를 설치하려면 다음 단계별 지침을 따르십시오.

1. 내부에 접근:

   • 내부 부품에 접근하기 위해 광전지의 전면 패널을 들어올립니다.

2. 케이블 삽입 및 기본 고정:

   • 케이블을 지정된 하우징 슬롯에 삽입하고 광전지의 밑부분을 벽에 단단히 고정하십시오.

3. 벽이나 금속 표면에 장착:

   • 벽에 장착 할 경우 3 개의 5 ø 구멍을 뚫고 적절한 나사 앵커를 삽입하십시오.
   • 금속 표면에 장착하기 위해, 3 3 ø 구멍을 뚫어 자율 탭 나사.

4. 연결:

   • 필요한 케이블을 연결하고 12~24V DC/AC 전압으로 전원을 공급합니다.

5. 올바른 위치

   • 사진 세포의 올바른 위치, 정렬 및 연결을 확인합니다.
   • 수신기의 빨간색 LED는 모든 것이 올바르게 구성되어 있다면 꺼져 있어야 합니다.
   • 적외선 빔이 끊어지면 빨간색 LED가 켜집니다.

6. 전면 패널로 덮어:

   • 연결이 확인되면 전면 패널로 광전지를 덮어
   • 꽉 넣고 멈출 때까지 단단히 넣고 단단히 닫습니다.

7. 테스트 시스템:

   • 적외선 빔을 여러 번 끊어서 시스템을 테스트하여 적절한 릴레이 반응을 보장합니다.

8. 보안 전면 패널:

   • 마지막으로, 제공 된 나사를 사용하여 앞 패널을 고정하십시오.

이 단계 들 을 철저 히 따르면 IR-20M 광전지의 적정 설치 와 작동 을 보장 할 수 있습니다.

설치 지침:

1. 설치 장소를 준비하십시오: JUTAI IR-20 20 미터 유선 적외선 광전지를 설치하기위한 적절한 위치를 선택하십시오.부위가 장애가 없도록 보장하고 검출을 위해 최적의 커버리지를 제공합니다..

2. 장착 위치: 적외선 광전지를 최대 커버리지와 탐지 범위를 허용하는 높이와 각도로 장착합니다.안정적이고 안전한 장착 표면을 목표로 움직임을 방지하거나 오차를 방지합니다..

3. 배선 연결: 제공 된 배선 다이어그램 또는 사용자 설명서에 따라 적외선 광전지의 전선을 연결하십시오.적절한 단열 및 안전한 연결을 보장하여 전기 문제를 방지하십시오..

4. 전원 공급 장치: 적외선 광전자에 지정 된 전압 범위 (일반적으로 12-24V DC) 내의 안정적인 전원 공급을 제공하십시오. 단위를 손상시키지 않도록 극성과 전압을 두 번 확인하십시오.

5. 정렬 및 테스트: 설치 및 전원을 공급 한 후에는 적외선 램프를 정렬하여 서로 마주보고 탐지 거리가 요구 사항을 충족하는지 확인하십시오.적외선 빔을 차단하고 릴레 응답을 확인하여 광전지를 테스트합니다..

6. 정밀 조정: 필요하다면 적외선 광전지의 정렬 및 감수성 설정을 정밀 조정하여 성능을 최적화하고 잘못된 경보 또는 놓친 검출을 최소화하십시오.

7. 안전 설치: 적절한 작동을 확인 한 후 제공 된 장착 하드웨어를 사용하여 적외선 광전지를 안전하게 고정하십시오.모든 연결이 단단하고 장치가 환경 요인으로부터 보호되도록하십시오..

이 설치 지침을 철저히 따라가면 JUTAI IR-20 20m 유선 적외선 광전지와 최고 수준의 신뢰성과 성능을 경험할 수 있습니다.당신의 필요를 위한 비교할 수 없는 보안과 편의성을 제공.
