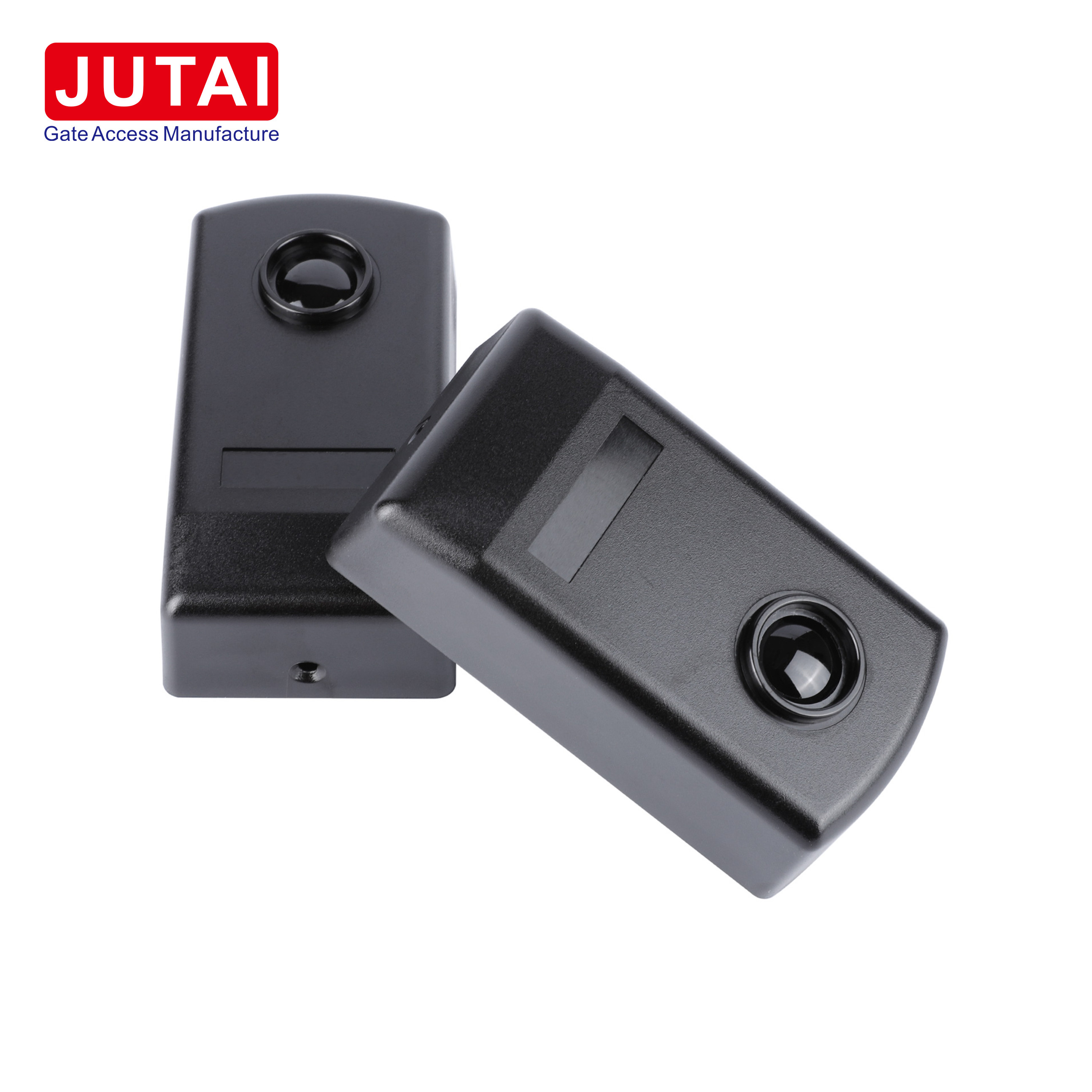

자동 게이트 안전용 방수 적외선 광전지 12-24VADC 30M 탐지 범위

원래 장소	중국
브랜드 이름	JUTAI
인증	CE
모델 번호	IR-20
최소 주문 수량	1
가격	negotiable
포장 세부 사항	만화
배달 시간	일이 5일부터 8일까지 일합니다
지불 조건	T/T,L/C,D/A,D/P,웨스턴 유니온,페이팔,,Alipay
공급 능력	달 당 1000개 부분

제품 상세 정보

IP 등급	IP65	HS코드	8531901000
패키지 크기	12.00cm * 11.70cm * 4.30cm	패키지 총중량	0.150 킬로그램
감지 유형	광자 검출기	유형	열광한
강조하다	게이트 안전 적외선 센서 , 가이트 안전 유선 광전지 센서 , ip65 적외선 센서

메시지를 남겨주세요

제품 설명

자동문 안전용 방수 적외선 포토셀 12-24VADC 30M 감지 거리

JUTAI 자동문 센서 적외선 포토셀로 향상된 보안과 편리함을 경험하세요. 이 정교하게 설계된 센서는 적외선 빔의 끊김을 즉시 감지하여 신속한 작동을 위한 릴레이 스위치 신호를 트리거합니다. 다양한 용도에 이상적이며, 주차 차단기, 보행자 게이트, 차량 게이트의 바디 감지에 사용됩니다. 또한 창문, 문, 통로의 신뢰할 수 있는 도난 방지 감지 시스템으로도 사용됩니다.

고유한 기능

단일 빔 감지기: 자동 슬라이딩 도어, 셔터 도어, 차고 문 및 창문에 널리 사용되는 이 센서는 안정적인 감지를 제공합니다.
통합 송신기 및 수신기: 통합 증폭기가 있는 송신기 및 수신기를 특징으로 하는 좁은 적외선 빔은 외부 광 간섭에 효과적으로 대응합니다.
안정적인 감지 거리: 낮은 높이(지면에서 20-40cm)에 장착하더라도 이 센서는 2-20미터에 걸쳐 안정적인 감지 거리를 유지합니다.
IR-20 자체 감지 기능: 슬라이딩 도어에 맞춰 특별히 제작된 IR-20 센서는 자체 감지 빔이 끊기면 문 닫힘을 중지하고 가장 넓은 위치로 신속하게 후퇴합니다. 감지 빔이 복원될 때까지 문은 계속 움직이며, 완전히 닫힌 후 비활성화됩니다.

적외선 영역을 설정하기 위해 반대 지점에 감지기 쌍을 배치합니다. 움직임 감지는 보안 경보 호스트(별도 판매)로 전달되는 경보 신호를 트리거합니다. 다양한 환경의 보안 설정에 원활하게 통합하는 데 이상적입니다.

일관된 성능

악천후에서도 일관된 성능을 유지하는 컴팩트하고 IP65 방수 등급 설계는 자외선 및 연마성 입자 물질에 대한 탁월한 저항성을 보장하여 실외 환경에서의 복원력을 향상시킵니다.

포괄적인 지원

각 패키지에는 쉬운 설치 및 구성을 위한 그림이 포함된 영어 사용 설명서가 포함되어 있습니다.

요약하자면, JUTAI 자동문 센서 적외선 포토셀은 탁월한 보안과 다용성을 제공하여 다양한 응용 분야에서 안심과 편리함을 제공합니다.

기술 사양

기능	사양
전원 공급 장치	12-24VAC/VDC
최대 범위	20미터
작동 온도	-10 ~ +60°C
최대 TX 작동 전류	25mA
최대 RX 작동 전류	35mA
최대 릴레이 접점	48VAC/VDC에서 500mA
IP 등급	고무 포함 IP65

JUTAI IR-20 연결 세부 정보

설치 지침

내부 접근: 포토셀의 전면 패널을 들어 올려 내부 부품에 접근합니다.
케이블 삽입 및 베이스 고정: 케이블을 해당 하우징 슬롯에 삽입하고 포토셀 베이스를 벽에 단단히 고정합니다.
벽 또는 금속 표면에 장착:
- 벽에 장착하는 경우 5ø 구멍 세 개를 뚫고 적절한 나사 앵커를 삽입합니다.
- 금속 표면에 장착하는 경우 3ø 구멍 세 개를 뚫어 셀프 태핑 나사를 사용합니다.
연결: 필요한 케이블을 연결하고 12~24V DC/AC 범위의 전압으로 포토셀에 전원을 공급합니다.
올바른 위치 확인: 포토셀의 올바른 위치, 정렬 및 연결을 확인합니다. 모든 것이 올바르게 구성된 경우 수신기의 빨간색 LED는 꺼져 있어야 합니다. 적외선 빔이 끊기면 빨간색 LED가 켜집니다.
전면 패널로 덮기: 연결이 확인되면 전면 패널로 포토셀을 덮습니다. 멈출 때까지 단단히 삽입한 다음 안전하게 닫습니다.
시스템 테스트: 릴레이 응답을 확인하기 위해 적외선 빔을 여러 번 끊어 시스템을 테스트합니다.
전면 패널 고정: 마지막으로 제공된 나사를 사용하여 전면 패널을 제자리에 고정합니다.

이 단계를 주의 깊게 따르면 IR-20M 포토셀의 올바른 설치 및 작동을 보장할 수 있습니다.

품질 보증

JUTAI IR-20 20미터 유선 적외선 포토셀로 최고 수준의 신뢰성을 경험하세요. 매우 안정적이고 신뢰할 수 있는 감지 거리를 자랑하는 당사의 적외선 램프는 유명한 독일 브랜드의 제품을 사용하여 일관된 거리와 빛 저항성을 보장합니다. 또한 당사의 릴레이는 일본 옴론 브랜드를 특징으로 하여 다양한 도어 오퍼레이터 브랜드와의 호환성을 보장합니다. 패치 생산에 표면 실장 기술(SMT)을 사용하여 엄격한 품질 표준을 유지하여 배치 생산의 정확성과 일관성을 보장합니다. 보안 및 편의 요구 사항을 위해 당사의 고품질 포토 아이의 탁월한 품질을 신뢰하십시오.
