반 강한 빛 광 전기 센서 붐 장벽 자동 게이트 안전

원래 장소	중국
브랜드 이름	JUTAI
인증	CE
모델 번호	IR-20
최소 주문 수량	1
가격	negotiable
포장 세부 사항	만화
배달 시간	일이 5일부터 8일까지 일합니다
지불 조건	T/T,L/C,D/A,D/P,웨스턴 유니온,페이팔,,Alipay
공급 능력	달 당 1000개 부분

제품 상세 정보

IP 등급	IP65	HS코드	8531901000
패키지 크기	12.00cm * 11.70cm * 4.30cm	패키지 총중량	0.150 킬로그램
감지 유형	광자 검출기	유형	열광한
강조하다	반 강광 광전기 센서 , 자동 게이트 안전 광 전기 센서 , 붐 배리어 광 전기 센서

메시지를 남겨주세요

제품 설명

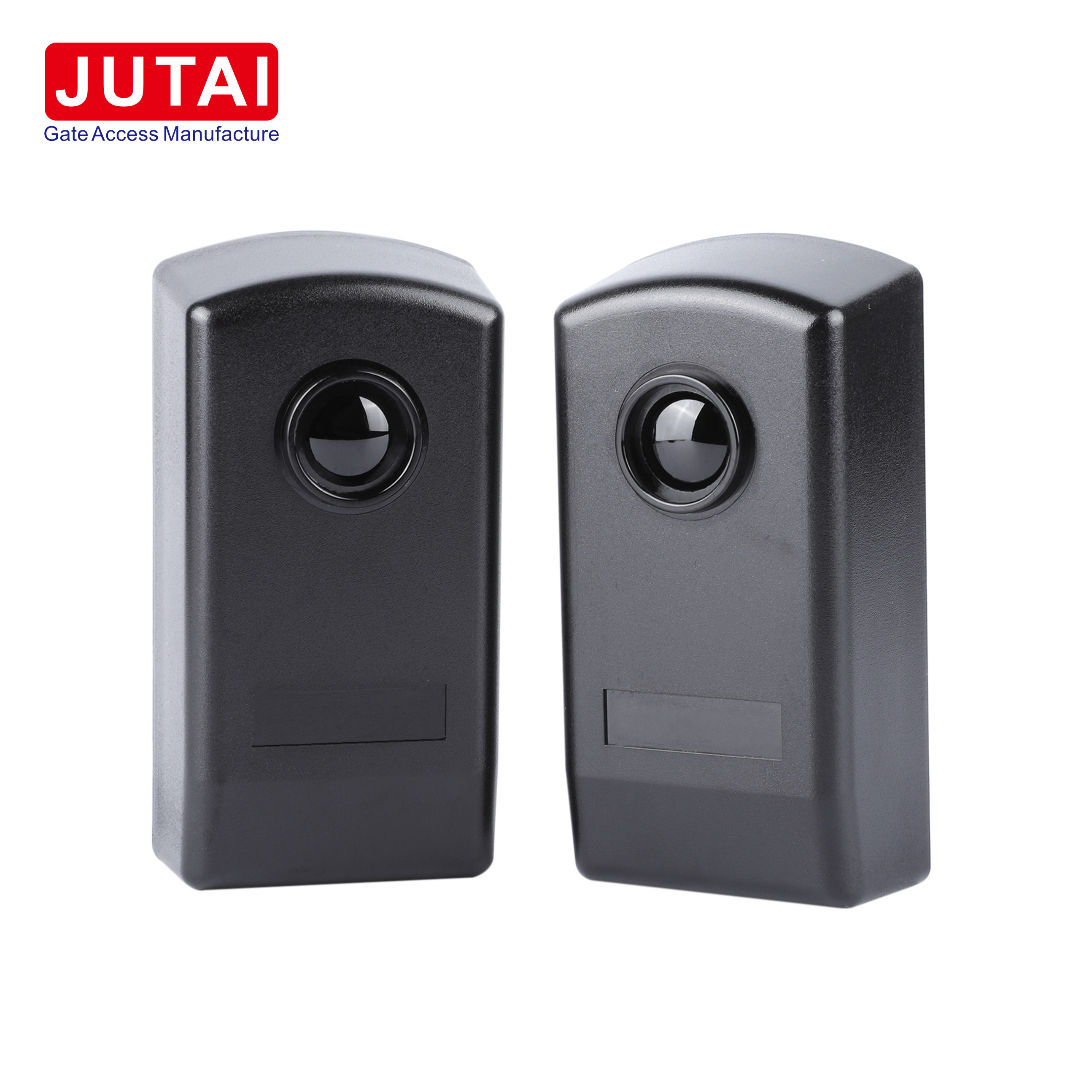

붐 배리어 자동 게이트 안전용 안티 스트롱 라이트 광전 센서

JUTAI 자동문 센서 적외선 포토커플러로 향상된 보안과 편리함을 경험하십시오. 이 세심하게 설계된 센서는 적외선 빔의 끊김을 신속하게 감지하여 릴레이 스위치 신호를 빠르게 트리거합니다. 주차 차단기, 보행자 게이트, 차량 게이트의 신체 감지 등 다양한 응용 분야에 적용할 수 있습니다. 또한 창문, 문 및 통로에 대한 신뢰할 수 있는 도난 방지 감지 시스템으로도 사용됩니다.

고유한 기능

단일 빔 감지기: 자동 슬라이딩 도어, 셔터 도어, 차고 문 및 창문에 널리 사용되는 이 단일 빔 감지기는 탁월한 신뢰성을 제공합니다.
통합 송신기 및 수신기: 각 장치에는 증폭기가 통합된 송신기 및 수신기가 있어 외부 광 간섭을 효과적으로 상쇄하기 위해 좁은 적외선 빔을 방출합니다.
안정적인 감지 범위: 낮은 높이(지면에서 20-40cm)에 장착하더라도 이 센서는 2-20미터의 일관된 감지 범위를 유지합니다.
IR-20 자체 감지 기능: 슬라이딩 도어에 맞춰진 IR-20 센서는 자체 감지 기능을 자랑합니다. 자체 감지 빔이 끊기면 문은 닫힘을 멈추고 가장 넓은 위치로 신속하게 후퇴하여 안전과 편의성을 향상시킵니다.

각 감지기 쌍을 반대 지점에 배치하여 그 사이에 적외선 영역을 설정합니다. 이 영역 내에서의 움직임 감지는 보안 경보 호스트(별도 판매)로 전달되는 경보 신호를 즉시 트리거합니다. 교육 기관, 상업 단지, 의료 시설, 주거 단지 등의 보안 설정에 원활하게 통합하는 데 이상적입니다.

일관된 성능

비가 오거나 모래 폭풍과 같은 악천후 시나리오에도 감지 범위는 일관된 성능을 유지합니다. JUTAI IR-20 적외선 포토 센서의 컴팩트하고 IP65 방수 등급 설계는 자외선 및 연마성 입자 물질에 대한 탁월한 저항성을 보장하여 옥외 환경에서의 복원력을 향상시킵니다.

포괄적인 지원

각 패키지에는 그림이 포함된 영어 사용 설명서가 포함되어 있어 손쉬운 설치 및 구성을 위한 포괄적인 지침을 제공합니다.

요약하자면, JUTAI 자동문 센서 적외선 포토커플러는 다양한 응용 분야에 걸쳐 탁월한 보안과 다용성을 제공하여 다양한 환경에서 안심과 편리함을 보장합니다.

기술 사양

기능	사양
전원 공급 장치	12-24VAC/VDC
최대 범위	20미터
작동 온도	-10 ~ +60°C
최대 TX 작동 전류	25mA
최대 RX 작동 전류	35mA
최대 릴레이 접점	48VAC/VDC에서 500mA
IP 등급	고무 포함 IP65

JUTAI IR-20 연결 세부 정보

설치 가이드

IR-20M 포토커플러를 설치하려면 다음 단계를 따르십시오:

내부 접근: 포토커플러의 전면 패널을 들어 올려 내부 부품에 접근합니다.
케이블 삽입 및 베이스 고정: 케이블을 해당 하우징 슬롯에 삽입하고 포토커플러의 베이스를 벽에 단단히 고정합니다.
벽 또는 금속 표면에 장착:
- 벽에 장착하는 경우 5 ø 구멍 세 개를 뚫고 적절한 나사 앵커를 삽입합니다.
- 금속 표면에 장착하는 경우 3 ø 구멍 세 개를 뚫어 자체 태핑 나사를 사용합니다.
연결: 필요한 케이블을 연결하고 12~24V DC/AC 범위의 전압으로 포토커플러에 전원을 공급합니다.
올바른 위치 확인: 포토커플러가 올바르게 위치하고 정렬되고 연결되었는지 확인합니다. 모든 것이 올바르게 구성된 경우 수신기의 빨간색 LED는 꺼져 있어야 합니다. 적외선 빔이 끊기면 빨간색 LED가 켜집니다.
전면 패널로 덮기: 연결을 확인한 후 포토커플러를 전면 패널로 덮습니다. 멈출 때까지 단단히 삽입한 다음 단단히 닫습니다.
시스템 테스트: 적외선 빔을 여러 번 끊어 릴레이 응답을 확인하여 시스템을 테스트합니다.
전면 패널 고정: 마지막으로 제공된 나사를 사용하여 전면 패널을 제자리에 고정합니다.

이 단계를 꼼꼼히 따르면 IR-20M 포토커플러의 올바른 설치 및 작동을 보장할 수 있습니다.

품질 보증

JUTAI IR-20 20미터 유선 적외선 포토커플러로 최고 수준의 신뢰성을 경험하십시오. 매우 안정적이고 신뢰할 수 있는 감지 거리를 자랑하는 당사의 적외선 램프는 일관된 거리와 빛 저항을 보장하기 위해 유명한 독일 브랜드를 사용합니다. 또한 당사의 릴레이는 일본 옴론 브랜드를 특징으로 하여 다양한 도어 오퍼레이터 브랜드와의 호환성을 보장합니다. 패치 생산에 표면 실장 기술(SMT)을 사용하여 배치 생산의 정확성과 일관성을 보장하기 위해 엄격한 품질 표준을 유지합니다. 귀하의 보안 및 편의 요구를 위해 당사의 고품질 포토 아이의 탁월한 품질을 신뢰하십시오.
