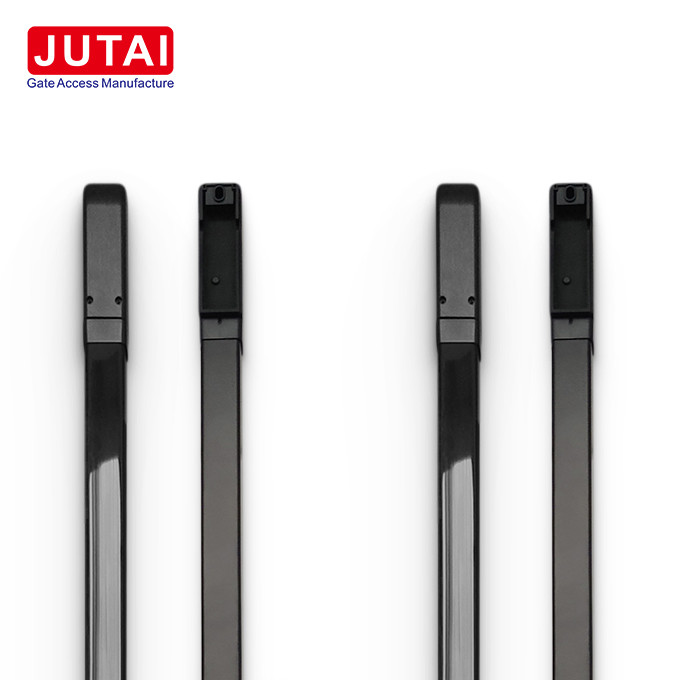

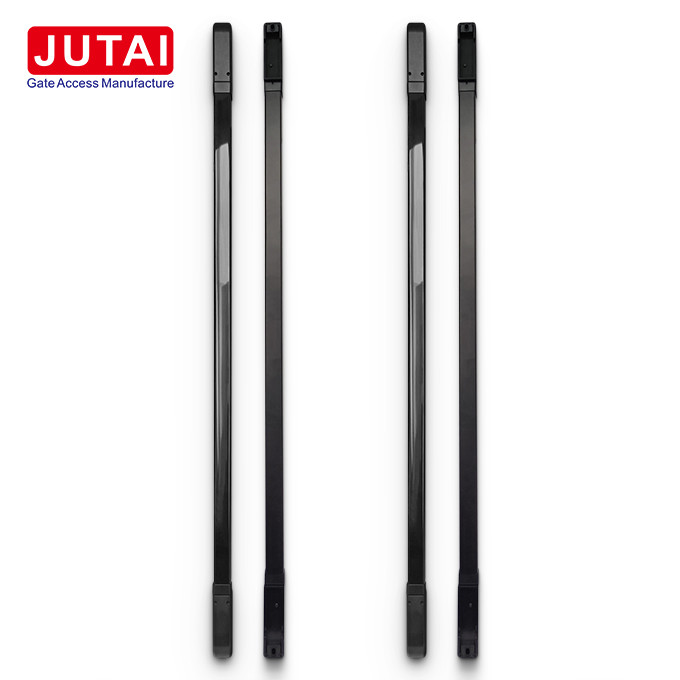

적외선 빛 커튼 센서 1m 4 빔

제품명: JUTAI 안전광 커튼 센서

제품 설명: JUTAI 안전 라이트 커튼 센서는 산업용 문, 장벽 게이트 및 주거지역의 안전 및 보안을 보장하기 위해 고도화된 솔루션입니다.높이 1m에 서 있고 4개의 적외선 빔으로 장착되어 있습니다., 이 센서는 비교할 수 없는 기능과 신뢰성을 제공합니다.그것은 IP65 방수 등급으로 강력한 보호를 제공합니다..
작동 원리: JUTAI 안전 빛 커튼 센서는 적외선 방사선의 방출, 전파, 상호 작용, 반사 및 수신을 통해 작동합니다.다음은 이 기관의 업무 원칙에 대한 상세한 설명입니다:

1. 적외선 방출: 센서는 내장된 적외선 방출기를 사용하여 적외선 빔을 방출합니다.
2. 광선 전파: 이 적외선 광선은 미리 정의된 경로를 따라 이동하여 보이지 않는 감지 장벽을 만듭니다.
3. 목표물 상호작용: 물체가 복사를 교차 할 때 적외선 빛을 반사하거나 흡수하거나 산란함으로써 적외선과 상호 작용합니다.
4. 반사 또는 산란: 센서의 적외선 수신기는 물체로부터 반사되거나 산란된 적외선을 캡처합니다.
5. 신호 처리: 센서는 수신된 신호를 처리하여 신호 강도와 주파수와 같은 특성을 분석하여 존재와 거리와 같은 물체에 대한 중요한 세부 사항을 결정합니다.
6. 출력 결과: 처리 된 데이터는 전기 또는 디지털 신호로 변환되며 행동, 경보 또는 데이터 로깅을 유발할 수 있습니다.

주요 특징:

• 예외적인 내구성: 심한 빛 간섭과 힘든 야외 조건에 저항하도록 설계되었으며, 오랫동안 지속되도록 IP65 방수 등급을 갖추고 있습니다.
• 확장 된 탐지 범위: 15 미터 이상의 탐지 범위를 자랑하며 광범위하고 신뢰할 수있는 커버리지를 제공합니다.

기능:

1. 산업용 문 안전: 닫는 동안 물체가 감지되면 자동으로 문을 다시 열고 안전 프로토콜을 강화합니다.
2. 장벽 게이트 보호: 장벽 게이트에 적합합니다. 센서는 닫는 동안 사람이나 차량을 감지하면 즉시 게이트를 다시 여깁니다.
3. 강화된 가정 보안: 허가되지 않은 침입이 감지되면 릴레이 출력을 유발하여 가정 보안을 높여 잠재적인 침입자를 효과적으로 억제합니다.
4. 사용자 정의 옵션: 안전 조명 커튼 센서는 특정 요구 사항을 충족시키기 위해 다양한 길이와 빔 구성으로 사용자 정의 할 수 있으며 최적의 적응력과 성능을 보장합니다.

사양:

• 모델: PB20-16L15
• 기술: 적외선 광학 기술
• 탐지 모드: 존재 탐지
• 빔 수: 4개 (특별화 할 수 있습니다.)

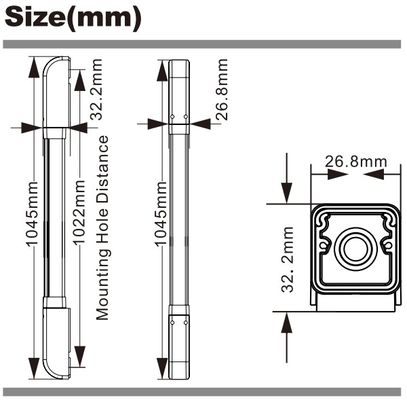

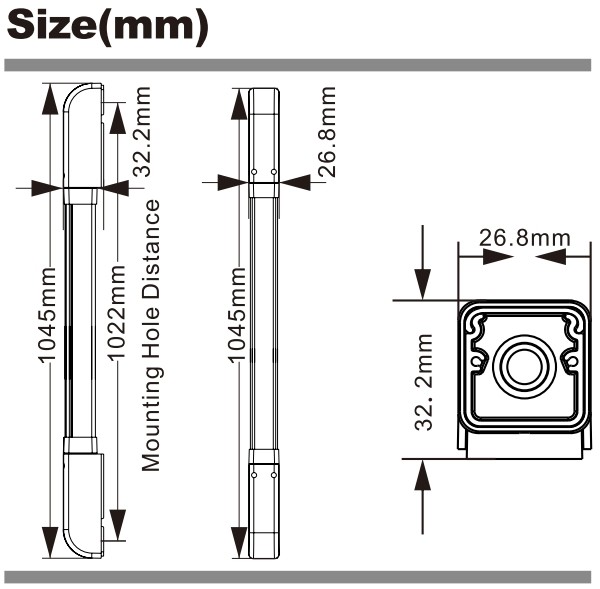

• 길이: 1m (자격화 할 수 있습니다)
• 탐지 거리: 15m
• 작동 전압: 12~24V
• 송신기 작동 전류: <50mA
• 수신기 작동 전류: <50mA
• 응답 시간: 50/100/150/200ms 조절
• 트리거 타임: 빛 빔을 차단, 2 초 안에 트리거; 인접 2 개의 빔 또는 더 많은 블록, 즉시 트리거
• 트리거 방법: 단선 트리거 또는 다선 트리거 (선택할 수 있다)
• 작업 온도: 20~60°C
• 상대 습도: 최대 90%RH; (집화되지 않습니다)
• 경보 출력: 유선 출력, 릴레이 출력30VDC@2A, 125VAC@1A
• 출력 방식 (무선 모델): 무선 전송 (NO/NC)
• 회전 각: 180도
• IP 수준: IP65
• 재료: 알루미늄 합금 및 PC 플라스틱

작업 단계:

커버를 제거하고 와이어를 연결:

1. 센서의 상단과 하단 커버를 분리해
2. 와이어 연결을 설정하고 지정된 스레드 포트를 통해 스레드 끝을 라우트합니다.

위치와 표시 구멍:

1. 송신기와 수신기가 평행하여 설치 위치를 확인합니다.
2. 벽에 있는 구멍의 위치를 정확하게 표시하세요.

펌프 및 고정:

1. 타격 드릴을 사용하여 미리 결정된 위치에서 구멍을 뚫어보세요.
2. 뚫린 구멍에 벽 플러그를 넣고 나사를 사용하여 고정하십시오.

송신기와 수신기 장착:

1. 송신기와 수신기를 벽에 고정하기 위해 M3 * 25 나사를 사용하십시오.
2. 전원 공급을 연결하고 센서 정렬을 테스트합니다.
3. 알루미늄 튜브를 회전시키면 각도를 조절합니다.
4. 일단 정렬되면 회전 나침반을 단단히 고정하십시오.

커버를 교체하고 최종 테스트:

1. 센서 상단과 하단 커버를 M2*8 나사를 사용하여 고정하십시오.
2. 센서가 제대로 작동하는지 확인하기 위해 마지막 테스트를 수행합니다.

FAQ:

설치에 있어서 흔히 발생하는 문제들 중 몇 가지가 무엇 입니까?

• 우리의 FAQ 섹션은 잠재적 인 설치 문제를 해결하고 효율적인 설치 프로세스를 보장하기위한 포괄적인 솔루션을 제공합니다.

센서가 제대로 작동하지 않으면 어떻게 문제를 해결할 수 있을까요?

• FAQ에는 설치 또는 운영 단계에서 발생하는 모든 문제를 해결하는 데 도움이되는 세부 문제 해결 팁이 포함되어 있습니다.
