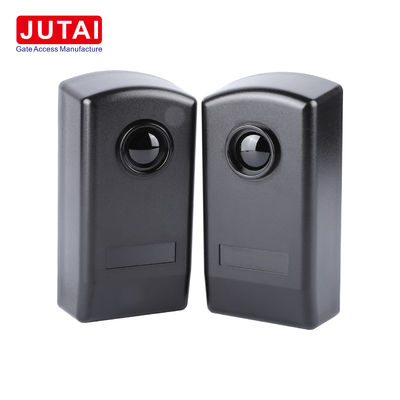

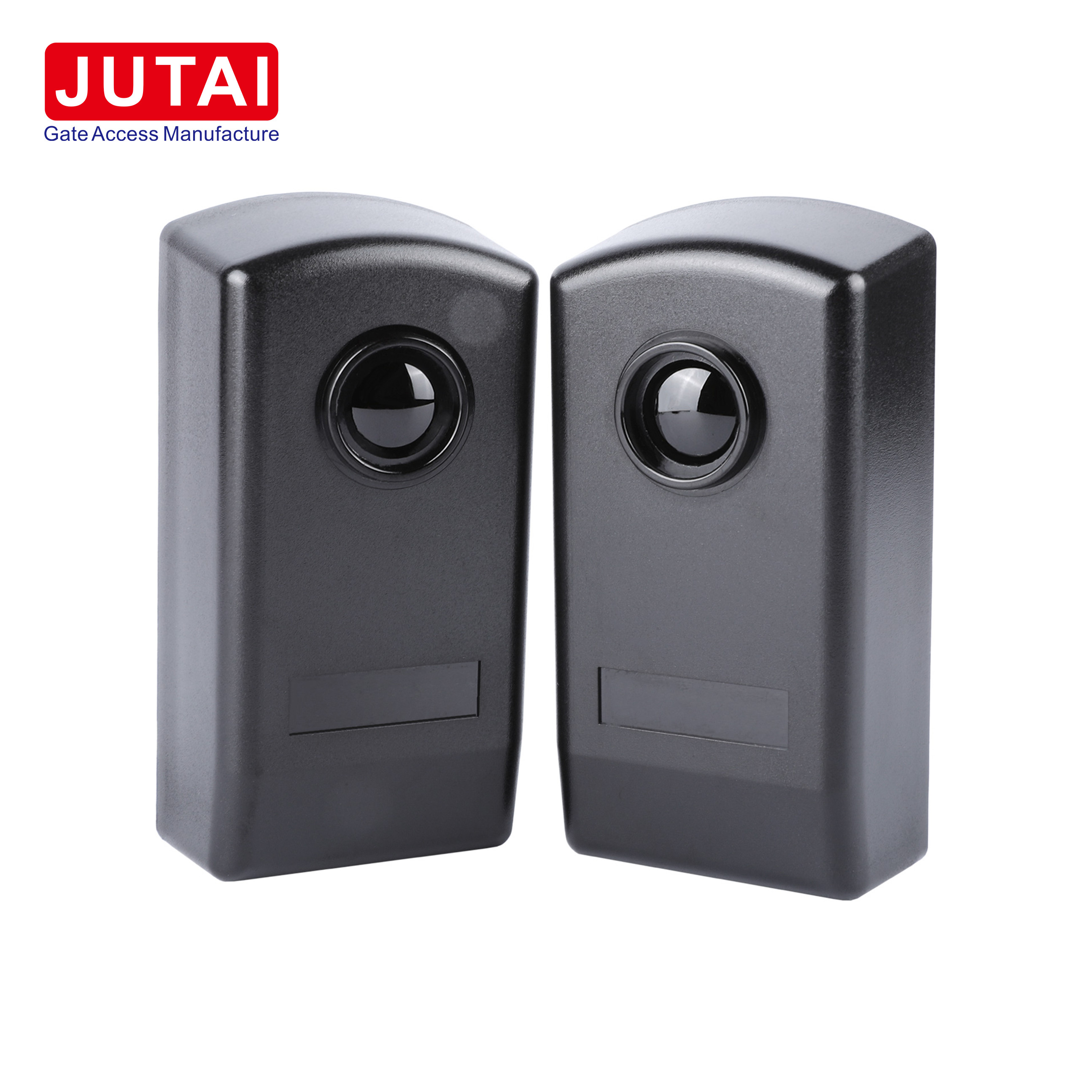

30m 범위의 JUTAI 자동 게이트 광전지 적외선 게이트 안전 빔

JUTAI 자동 게이트 광전자 적외선 광전자 빔 유선 센서 30m 범위

JUTAI IR-20 적외선 빔 센서로 보안과 효율성을 향상

1. 주요 특징:

1.1 광범위한 탐지 범위: IR-20는 최대 30m의 인상적인 탐지 거리를 자랑하며, 어려운 야외 조건에서도 광범위한 커버리지를 보장합니다.

1.2 증강된 감수성: 높은 감수성은 미세한 물체나 미묘한 움직임을 정확하게 감지하여 보안 조치를 강화합니다.

1.3 빠른 반응 시간: 번개처럼 빠른 반응 시간으로 장착된 IR-20는 잠재적 위협에 신속하게 감지하고 반응하여 신속한 조치를 보장합니다.

1.4 간섭에 견딜 수 있다: 태양광이나 차량등과 같은 환경의 빛 간섭에 견딜 수 있도록 설계된 IR-20은 외부 요인에도 불구하고 일관된 성능을 유지한다.

1.5 사용자 친화적 인 설치: 쉬운 설정 및 정렬을 위해 설계 된 IR-20는 설치 절차를 단순화하여 정지 시간을 줄이고 유지 보수 작업을 효율화합니다.

2. 응용 프로그램:

2.1 원활한 접근 제어: 자동 문 및 접근 제어 시스템에 이상적입니다. IR-20은 안전과 편의성을 높여 사람 또는 차량의 원활한 통과를 촉진합니다.

2.2 강력한 보안 조치: 보안 응용 프로그램에서 IR-20는 허가되지 않은 침입을 효과적으로 감지하고, 둘레, 창문 및 문 보안 프로토콜을 강화합니다.

2.3 산업 최적화: 산업 환경에서 IR-20는 물체의 위치와 움직임을 정확하게 감지하여 운영 효율성을 향상시킴으로써 생산 라인을 최적화합니다.

2.4 효율적인 주차 관리: 주차장에 배치된 IR-20는 차량의 출입과 출입을 효율적으로 관리하여 교통의 원활한 흐름을 보장하고 주차 공간을 효율적으로 활용합니다.

3. 설치 지침:

3.1 편리한 접근: 내부 부품에 쉽게 접근하기 위해 광전지의 전면 패널을 열어야 한다.

3.2 안전 고정: 케이블을 지정된 슬롯에 삽입하고 기둥을 벽에 단단히 고정하여 작동 중 안정성을 보장합니다.

3.3 다재다능한 장착 옵션: 벽이나 금속 표면에 적합한 장착 방법을 선택하여 안전한 배치를 보장합니다.

3.4 적절한 연결: 케이블을 연결하고 최적의 성능을 위해 지정된 전압 범위 내에서 광전지를 공급합니다.

3.5 정확한 정렬: 적색 LED의 상태로 표시되는 적절한 기능을 유지하기 위해 광전지를 올바르게 정렬합니다.

3.6 기능적 시험: 적외선 빔을 중단함으로써 릴레이 응답을 확인하여 안정적인 작동을 보장합니다.

3.7 안전 닫기: 전면 패널을 교체하고 제공된 나사기로 고정하여 완전성과 기능을 유지한다.

4. 장점 및 특징:

4.1 원활한 통합: IR-20는 다양한 문 제어 시스템과 원활하게 통합되어 호환성과 사용 편의성을 제공합니다.

4.2 유연한 장착 솔루션: 문 가장자리 통합을 포함한 적응 가능한 장착 옵션으로 장착 절차를 단순화하여 편리성을 높입니다.

4.3 신뢰성 있는 안전 조치: 강력한 안전 기능으로 IR-20는 자동 문과 게이트를 신뢰성 있는 보호로 보장하며 사용자 안전을 최우선으로 한다.

4.4 다재다능한 응용 범위: 다양한 문 유형 및 산업 환경에 적합, IR-20는 사용 및 배포에 다재다능성을 제공합니다.

4.5 정밀 탐지 능력: 지나가는 개인이나 물체의 정확한 탐지로 사고 예방과 강화된 안전 조치가 보장된다.

4.6 효율적인 성능: IR-20는 낮은 전력 소비로 작동하며 효율적이고 신뢰할 수 있는 성능을 보장하는 다재다능한 출력 옵션을 제공합니다.

4.7 열악한 환경에서의 내구성: IP67 방수 등급으로 IR-20는 어려운 환경 조건에 견딜 수 있으며, 장수성과 내구성을 보장합니다.

5. 결론:

결론적으로 JUTAI IR-20 적외선 빔 센서는 다양한 애플리케이션에서 보안과 효율성의 최고 수준입니다.그리고 사용자 친화적인 설치 과정, IR-20는 다양한 환경에서 안전과 편의성을 보장하는 데 비교할 수 없는 성능을 제공합니다.현대 접근 통제 및 보안 시스템의 필수 구성 요소로서의 역할을 강화.




기술 매개 변수

JUTAI IR-20의 연결 세부 정보

IR-20M 광전자 설치: 단계별 안내

1. 내부에 접근:

1.1 광전지의 앞 패널을 부드럽게 들어 올려 내부 구성 요소를 드러내 설치 중에 쉽게 접근할 수 있도록 한다.

2. 케이블 삽입 및 기본 고정:

2.1 케이블을 조심스럽게 광전자 안의 지정된 하우징 슬롯에 삽입한다.

2.2 안정성 및 신뢰성을 보장하기 위하여 적절한 장착장비를 사용하여 광전지의 기둥을 벽에 단단히 고정한다.

3. 벽이나 금속 표면에 장착:

3.1 벽에 장착하는 경우 3개의 5 ø 구멍을 뚫고 적절한 나사 안커를 삽입하여 광전지를 단단히 고정한다.

3.2 금속 표면에 장착하기 위해서는 3개의 3 ø 구멍을 뚫고, 고정을 안전하게 보장하기 위해 자발적으로 눌러지는 나사를 사용한다.

4. 연결:

4.1 필요한 케이블을 광전지에 연결하여 적절한 단열과 안전한 연결을 보장합니다.

4.2 광전지를 12~24V DC/AC 사이의 안정적인 전압으로 작동하도록 한다.

5. 올바른 위치

5.1 성능을 최적화하기 위해 광전지의 구성요소들의 올바른 위치, 정렬 및 연결을 확인한다.

5.2 광전지가 올바르게 구성되어 있을 때 수신기에 있는 빨간색 LED 표시기가 계속 꺼져 있는지 확인한다.

5.3 적색 LED가 적외선 빔이 끊어지면 잠재적인 장애물을 표시하는 등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등등

6. 전면 패널로 덮어:

6.1 모든 연결이 확인되면 전면 패널로 광전지를 조심스럽게 덮어야 합니다.

6.2 앞판을 단단히 꽂아 내장 구성요소를 보호하기 위해 단단히 닫아야 한다.

7. 테스트 시스템:

7.1 적외선 빔을 의도적으로 여러 번 끊어 철저한 시스템 테스트를 실시한다.

7.2 광전지의 기능을 검증하기 위해 적절한 릴레이 반응을 관찰하고 확인한다.

8. 보안 전면 패널:

8.1 마지막으로, 제공된 나사를 사용하여 전면 패널을 안전하게 고정하여 광전자에 안전하게 고정하도록 한다.

이 단계별 지침을 철저히 따라 IR-20M 광전지를 안정적으로 설치하고 제대로 작동할 수 있습니다.따라서 보안과 효율성을 향상.

설치 지침:

1. 설치 장소를 준비하십시오: JUTAI IR-20 20 미터 유선 적외선 광전지를 설치하기위한 적절한 위치를 선택하십시오.부위가 장애가 없도록 보장하고 검출을 위해 최적의 커버리지를 제공합니다..

2. 장착 위치: 적외선 광전지를 최대 커버리지와 탐지 범위를 허용하는 높이와 각도로 장착합니다.안정적이고 안전한 장착 표면을 목표로 움직임을 방지하거나 오차를 방지합니다..

3. 배선 연결: 제공 된 배선 다이어그램 또는 사용자 설명서에 따라 적외선 광전지의 전선을 연결하십시오.적절한 단열 및 안전한 연결을 보장하여 전기 문제를 방지하십시오..

4. 전원 공급 장치: 적외선 광전자에 지정 된 전압 범위 (일반적으로 12-24V DC) 내의 안정적인 전원 공급을 제공하십시오. 단위를 손상시키지 않도록 극성과 전압을 두 번 확인하십시오.

5. 정렬 및 테스트: 설치 및 전원을 공급 한 후에는 적외선 램프를 정렬하여 서로 마주보고 탐지 거리가 요구 사항을 충족하는지 확인하십시오.적외선 빔을 차단하고 릴레 응답을 확인하여 광전지를 테스트합니다..

6. 정밀 조정: 필요하다면 적외선 광전지의 정렬 및 감수성 설정을 정밀 조정하여 성능을 최적화하고 잘못된 경보 또는 놓친 검출을 최소화하십시오.

7. 안전 설치: 적절한 작동을 확인 한 후 제공 된 장착 하드웨어를 사용하여 적외선 광전지를 안전하게 고정하십시오.모든 연결이 단단하고 장치가 환경 요인으로부터 보호되도록하십시오..

이 설치 지침을 철저히 따라가면 JUTAI IR-20 20m 유선 적외선 광전지와 최고 수준의 신뢰성과 성능을 경험할 수 있습니다.당신의 필요를 위한 비교할 수 없는 보안과 편의성을 제공.
