IP65 방수문 경비기 열외선 안전선

고속 문 슬라이딩 스윙 문 차고 문 광전자 외관 적외선 빔 센서

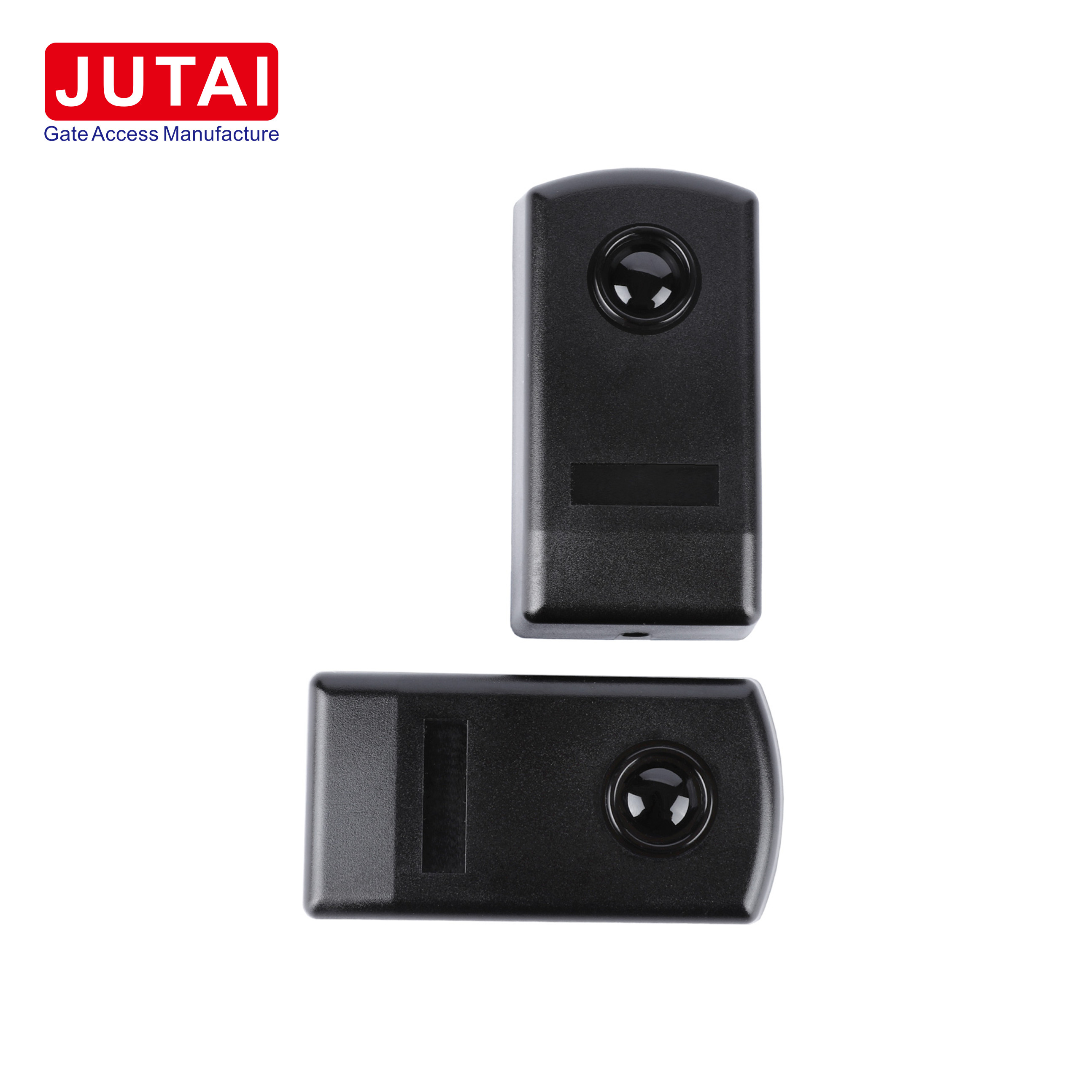

JUTAI IR-20 적외선 빔 센서로 보안과 효율성을 향상

주요 특징:

1. 광범위한 탐지 범위: IR-20는 30 미터까지 커버하여 광범위한 야외 커버리지를 보장합니다.

2. 향상된 감수성: 미묘한 움직임이나 물체를 감지하여 보안 조치를 강화합니다.

3. 신속한 반응 시간: 신속한 행동을 위해 잠재적 위협을 신속하게 식별합니다.

4. 간섭에 견딜 수 있다. 환경의 빛 간섭에도 불구하고 일관된 성능을 유지한다.

5. 사용자 친화적 인 설치: 설치 및 정렬을 단순화하여 정지 시간 및 유지 보수 시간을 줄입니다.

응용 프로그램:

1. 원활한 접근 제어: 사람 또는 차량의 원활한 통과를 촉진하여 안전과 편의성을 향상시킵니다.

2. 강력한 보안 조치: 무단 침입을 효과적으로 탐지하고 주변, 창문 및 문 보안을 강화합니다.

3. 산업 최적화: 물체의 위치와 움직임을 정확하게 감지하여 생산 라인을 최적화합니다.

4. 효율적인 주차 관리: 차량의 출입 및 출입을 관리하여 원활한 교통 흐름과 주차 공간 활용을 보장합니다.

설치 지침:

1. 편리한 접근: 전면 패널을 열면 내부 구성 요소에 쉽게 액세스 할 수 있습니다.

2. 안전 고정: 바닥을 벽에 단단히 고정하여 작동 중 안정성을 보장합니다.

3. 다재다능한 장착 옵션: 안전한 배치를 위해 벽 또는 금속 표면에 적합한 장착 방법을 선택하십시오.

4. 적절한 연결: 최적의 성능을 위해 지정 된 전압 범위 내에서 케이블과 전원을 연결하십시오.

5. 정확한 정렬: 빨간색 LED의 상태로 표시되는 올바른 정렬.

6. 기능 테스트: 신뢰할 수 있는 작동을 위해 적외선 빔을 중단함으로써 릴레이 응답을 확인합니다.

7. 안전 닫기: 전면 패널을 교체하고 제공 된 나사기로 고정하여 무결성과 기능을 유지합니다.

장점 및 특징:

1. 원활한 통합: 호환성 및 사용 편의성을 위해 다양한 문 제어 시스템과 통합됩니다.

2. 유연한 장착 솔루션: 적응 가능한 옵션으로 설치를 단순화합니다.

3. 신뢰할 수 있는 안전 조치: 자동 문과 문에 대한 신뢰할 수 있는 보호를 보장합니다.

4. 다재다능한 응용 범위: 다양한 문 유형 및 산업 환경에 적합합니다.

5. 정밀 탐지: 정확 한 탐지 는 사고 를 예방 하고 안전 을 높인다.

6. 효율적인 성능: 낮은 전력 소모와 다양한 출력 옵션으로 안정적인 작동.

7. 내구성: IP67 방수 등급으로 어려운 환경 조건에 견딜 수 있습니다.

결론적으로 JUTAI IR-20 적외선 빔 센서는 비교할 수 없는 성능을 제공하며 다양한 환경에서 안전과 편리성을 보장합니다.그리고 사용자 친화적 인 설치가 현대 접근 제어 및 보안 시스템에 필수적입니다..




기술 매개 변수

JUTAI IR-20의 연결 세부 정보

IR-20M 광전자 설치: 단계별 안내

1. 내부에 액세스: 1.1 설치 중에 쉽게 액세스 할 수 있도록 내부 구성 요소를 드러내기 위해 앞 패널을 부드럽게 들어보세요.

2. 케이블 삽입 및 기본 고정: 2.1 조심스럽게 케이블을 지정 된 주택 슬롯에 삽입합니다. 2.2 안정성과 신뢰성을 위해 적절한 장착 하드웨어를 사용하여 벽에 기반을 안전하게 고정하십시오..

3벽 또는 금속 표면에 장착: 3.1 벽 장착을 위해 3개의 5 ø 구멍을 뚫고 적절한 나사 안커를 삽입하여 광전지를 단단히 고정합니다.세 개의 3 ø 구멍을 뚫고, 안전한 고정을 위해 자율 탭 스퀴를 사용합니다..

4. 연결: 4.1 필요한 케이블을 연결하여 적절한 단열 및 안전한 연결을 보장합니다. 4.2 최적의 작동을 위해 지정 된 전압 범위 (12-24V DC/AC) 내에서 광전지를 공급하십시오.

5. 올바른 위치 를 보장: 5.1 성능 을 최적화 하기 위해 사진 세포 구성 요소 의 올바른 위치, 정렬 및 연결 을 확인 한다. 5.2 적색 LED 표시기가 올바르게 구성되면 꺼져있는지 확인, 적외선 빔이 끊어질 때만 비춰집니다.

6. 전면 패널로 덮어: 6.1 연결이 확인되면 전면 패널로 광전지를 덮어 6.2 내부 구성 요소를 보호하기 위해 안전하게 닫을 때까지 전면 패널을 단단히 삽입하십시오..

7테스트 시스템: 7.1 적외선 빔을 의도적으로 여러 번 중단하여 철저한 시스템 테스트를 수행합니다.

8. 앞 패널을 안전하게 고정: 8.1 마지막으로, 제공 된 나사를 사용하여 전면 패널을 안전하게 고정하여 사진 셀에 안전하게 고정되도록하십시오.

JUTAI IR-20 20m 유선 적외선 광전지의 설치 지침

설치 장소를 준비:

• 검출을 위해 최적의 커버리지를 보장하는 적절한 위치를 선택하십시오.
• 방해를 방지하기 위해 방해가 없는 구역을 확보하세요.

장착 위치:

• 적외선 광전지를 적절한 높이와 각도로 장착하여 최대 커버리지와 탐지 범위를 확보합니다.
• 움직이거나 비정착되는 것을 방지하기 위해 안정적이고 안전한 장착 표면을 사용하십시오.

배선 연결:

• 적절한 전선 연결을 위해 제공 된 전선 도표 또는 사용자 설명서를 참조하십시오.
• 모든 연결이 잘 고립되어 있어 전기적인 문제를 방지하세요.

전원 공급:

• 정해진 전압 범위 (12-24V DC) 내에서 안정적인 전원 공급을 제공합니다.
• 설치 중에 유닛에 손상을 입지 않도록 양극성과 전압을 두 번 확인합니다.

정렬 및 테스트:

• 적외선 램프를 맞대면으로 정렬해서 적당한 탐지 커버리지를 확보합니다.
• 적외선 복사를 차단하여 광전지를 테스트하고 릴레 반응의 기능을 확인합니다.

정밀 조정:

• 성능을 최적화하기 위해 필요에 따라 정렬 및 감수성 설정을 조정합니다.
• 사진전지를 정밀하게 조정함으로써 잘못된 경보나 발견을 놓친 경우를 최소화할 수 있습니다.

안전 설치:

• 정상 작동을 확인한 후, 제공된 장착 하드웨어를 사용하여 광전지를 안전하게 고정합니다.
• 모든 연결이 단단하고 장치가 환경 요인으로부터 보호되도록하십시오.

이 설치 지침을 철저히 따를 수 있다면 JUTAI IR-20 20m 유선 적외선 광전지와 함께 최고 수준의 신뢰성과 성능을 보장할 수 있습니다.당신의 필요를 위한 비교할 수 없는 보안과 편의성을 제공.
