이중 채널 차량 교통 감지기

배리어 게이트 반 충돌 트리거를 위한 이중 채널 12-24VACDC 차량 교통 감지기

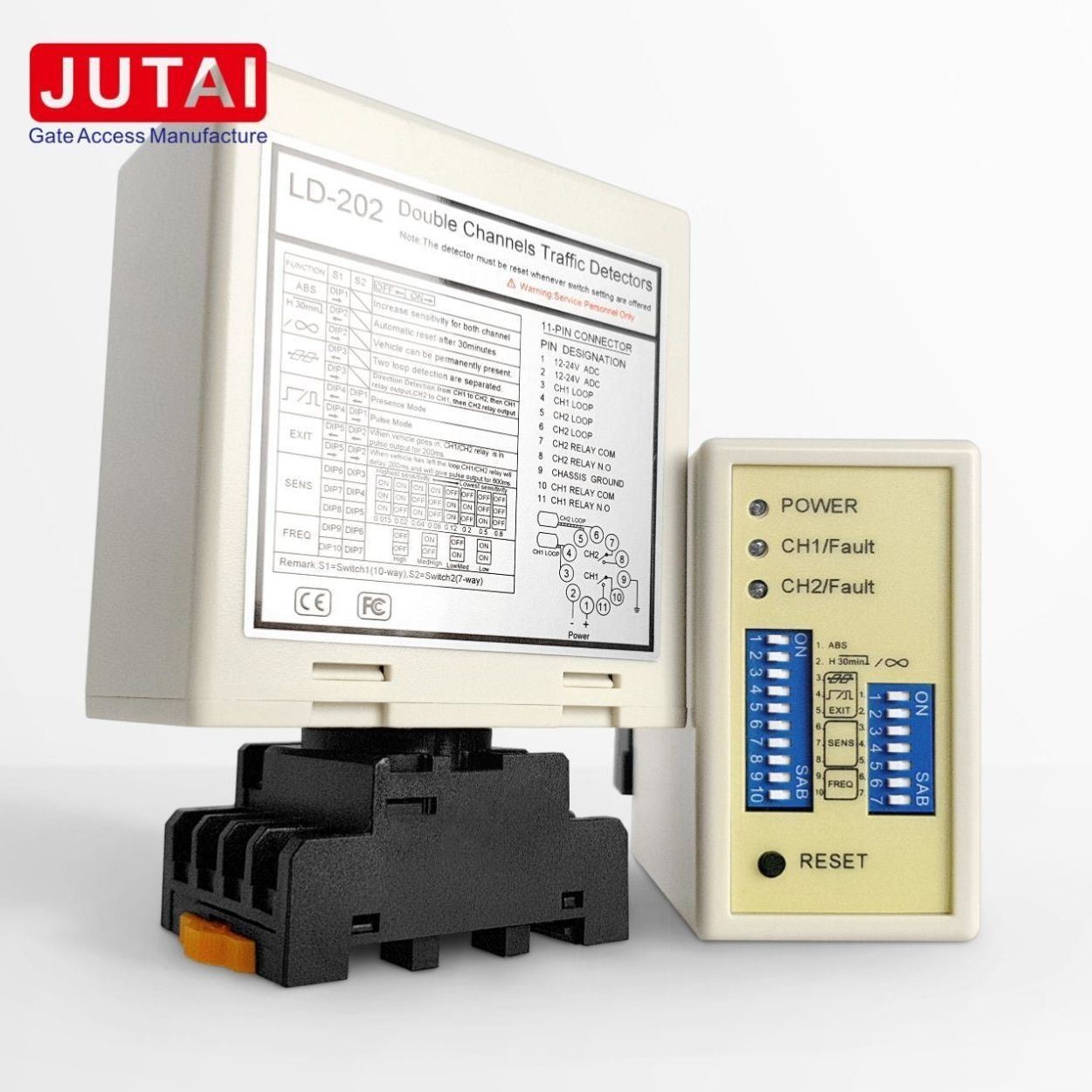

JUTAI LD-202 듀얼 채널 루프 탐지기: 격리 게이트 업그레이드 작업

개요: JUTAI LD-202 첨단 듀얼 채널 루프 탐지기로 장벽 게이트 작업을 향상시킵니다. 차량 탐지에서 비교할 수 없는 정밀도를 제공하기 위해 설계되었습니다.이 정교 한 센서는 다양한 응용 프로그램에서 원활한 작동과 신뢰성을 보장합니다, 확장 된 감지 범위, 높은 감수성, 그리고 지능적인 기능 덕분에.

특징:

1. 향상된 감지 범위와 감도: LD-202 센서는 15 ~ 2000μH의 확장 된 감지 범위와 특별한 감도를 제공합니다.일관된 성능을 위해 다양한 차량의 정확한 탐지.

2. 스마트 자동 리셋 기능: 자동 리셋 기능으로 장착된 LD-202 센서는 장애가 발생할 경우 신속하게 리셋됩니다.수동 개입 없이 시스템 안정성과 신뢰성을 높이는 것.

3. 첨단 방향 인식: 최첨단 방향 인식 기능으로 LD-202 센서는 차량 이동 방향을 정확하게 식별합니다.효율성을 최적화하기 위해 게이트 작업에 대한 정확한 제어.

4. 강력한 번개 보호: 최대 40000V의 강력한 번개 보호 기능을 갖춘 LD-202 센서는 뛰어난 내구성과 신뢰성을 보장합니다.연장 수명을 위해 번개 공격에 대한 보호.

5. 광범위한 작동 환경 범위: 다양한 환경에서 잘 작동하도록 설계된 LD-202 센서는 -40°C에서 +70°C까지 광범위한 온도 범위 내에서 완벽하게 작동합니다.까다로운 기상 조건에서도 일관된 성능을 보장합니다.

운영 기능:

1. 효율적인 차량 탐지: 첨단 인덕티브 센싱 기술을 활용하여 LD-202 센서는 물리적 접촉 없이 차량을 정확하게 탐지합니다.차량의 금속 질량으로 인한 루프 내 인덕턴스 변화에 의존합니다..

2. 지능형 방향 인식: LD-202 센서의 지능형 방향 인식 기능은 차량 이동 방향을 정확하게 식별 할 수 있습니다.최적화된 게이트 운영을 촉진.

3. 원활한 자동 재설정: 원활한 자동 재설정 기능을 갖춘 LD-202 센서는 고장 발생 시 자동 재설정을 통해 지속적인 작동과 시스템 신뢰성을 보장합니다..

4. 신뢰할 수 있는 릴레이 출력: 차량 검출 시 신뢰할 수 있는 릴레이 출력 신호를 제공하여 LD-202 센서는 게이트 열기, 신호등 제어,그리고 차량을 계산하여 운영 효율성을 높입니다..

다재다능한 응용:

1. 교통 관리 시스템: 교차로, 통행료 부지 및 주차 입구/출구에서 차량을 감지하여 교통 흐름 관리를 최적화하기 위해 교통 제어 시스템에 배치됩니다.

2. 게이트 자동화: 주택, 상업 및 산업 환경에서 게이트를 자동으로 열고 닫기 위해 게이트 제어 시스템에 통합되어 보안과 편의성을 향상시킵니다.

3. 주차 시설 관리: 주차장 및 차고에서 차량 출입 및 출입을 관리하고 주차 점유율을 모니터링하고 효율적인 공간 활용을 위해 주차 규정을 집행합니다.

4. 접근 제어 시스템: 접근 제어 시스템에서 사용되며, 가이트 커뮤니티, 산업 시설 및 군사 시설과 같은 보안 위치에 차량의 출입을 허가합니다.통제된 접근과 보안을 보장.

5. 신호등 최적화: 차량의 존재와 방향에 따라 신호등 변경을 유발하여 교차로 및 도로에서 혼잡을 최소화하고 교통 흐름을 최적화하는 데 사용됩니다.

6. 차량 카운팅 애플리케이션: 교통 연구, 주차 점유율 모니터링 및 소매 교통 분석을 위한 차량 카운팅 애플리케이션에 적용됩니다.교통 관리 및 사업 운영에 대한 귀중한 통찰력을 제공.

연결

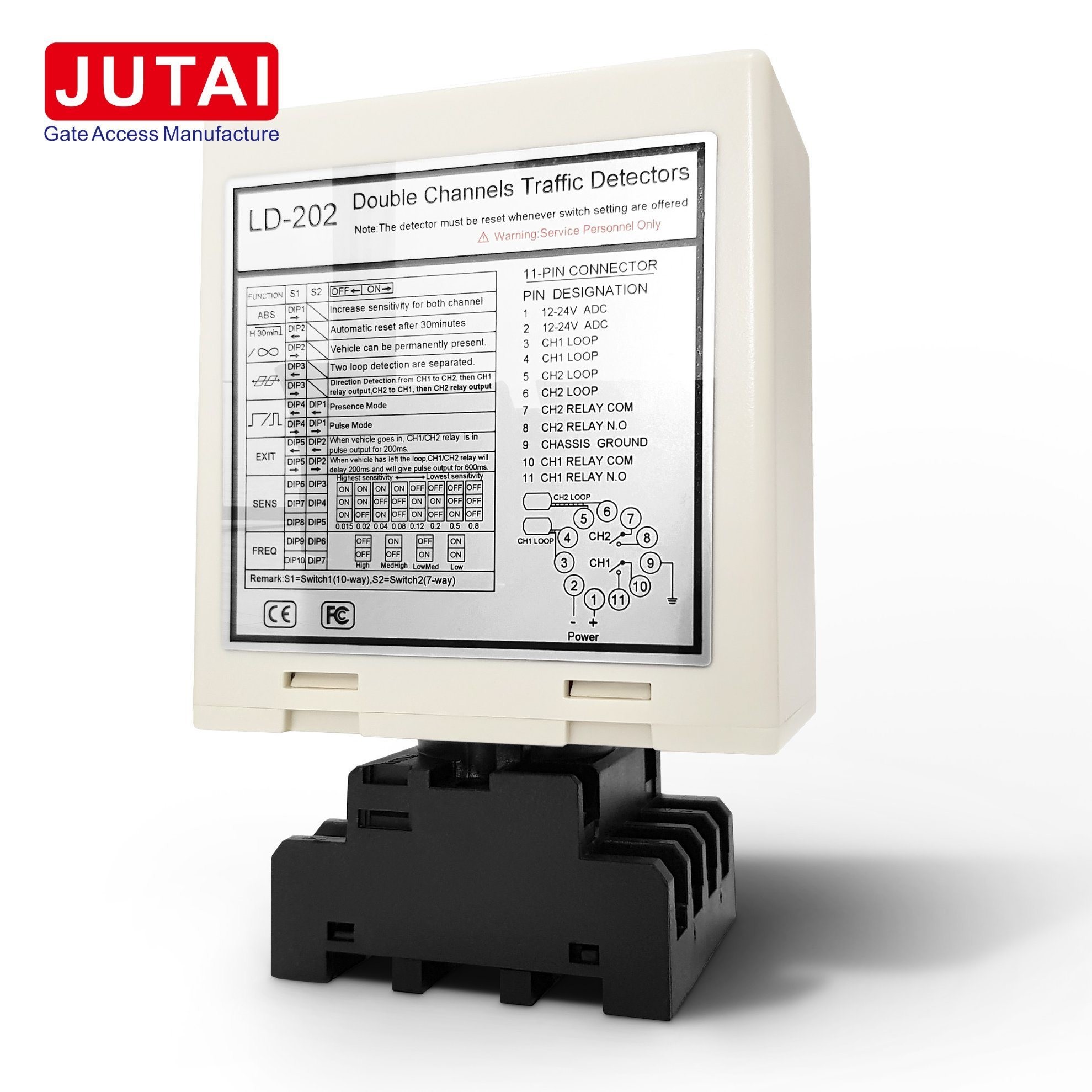

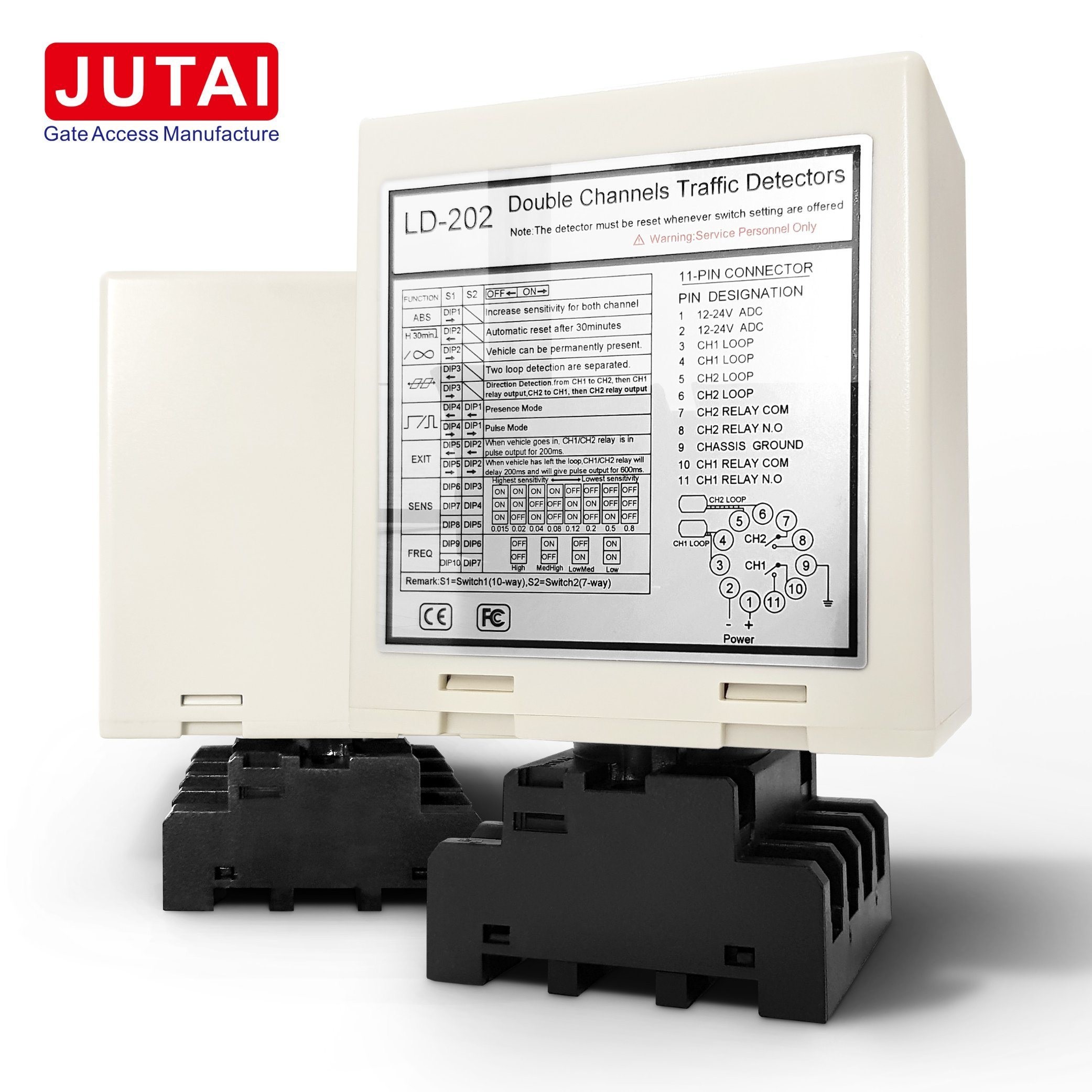

지표 및 스위치 개요

전력 LED (RED): 빨간 전력 LED는 장치가 켜져 있음을 명확하게 표시하여 사용자에게 작동 상태를 시각적으로 확인합니다.

CH1 감지 LED:

• 계속 켜져 있다: 채널 1에서 차량 검출이 성공한 것을 나타냅니다.
• 느리게 깜박이는: 루프에 단전 또는 루프 설치 후 충분하지 않은 트위스트와 같은 잠재적 문제에 대해 사용자에게 경고합니다.
• 빠른 깜박임: 루프에 열려있는 회로 또는 루프 설치 후 과도한 회전, 추가 검사를 촉구합니다.

CH2 감지 LED:

• 연속적으로 켜져 2번 채널에서 차량 감지 신호
• 느리게 깜박이는 것: 루프에서 단전이나 루프 설치 후 충분한 트위스트와 같은 가능한 문제를 제안하여 사용자가 설치 무결성을 확인하도록 촉구합니다.
• 빠른 깜박임: 루프에 열린 회로 또는 루프 설치 후 과도한 회전, 최적의 기능을 위해 교정 조치를 필요로 표시합니다.

감수성 선택: 루프의 감수성과 주파수를 정밀 조정하는 것은 7방향 및 10방향 디프 스위치 설정의 조합을 통해 용이합니다.사용자들은 디프 스위치 구성을 조정함으로써 그들의 특정 요구 사항에 민감성 설정을 조정할 수 있습니다.디프 스위치 설정 테이블에서 설명된 바와 같이, 디프 스위치 6, 7, 8는 채널 1의 감도 선택에 대한 제어 기능을 제공하며 0.8 (최저 감수성) 에서 0까지의 옵션을 제공합니다.015 (가장 민감함)마찬가지로, 디프 스위치 3, 4 및 5는 채널 2의 감도 선택에 관해서는 사용자들에게 0.8 (최저 감수성) 에서 0까지의 감도 선택의 스펙트럼을 제공합니다.015 (가장 민감함).

3. 스위치 1=S1: 채널 1 루프 기능 선택 (10 방향 디프 스위치)
(1) (스위치 1) DIP 1 & DIP 2 두 트레일러 (두 채널) 에 대한 특수 감수성 증가.

(2) ((스위치 1=S1) D3, D4, D5 및 (스위치 2=S2) D1, D2 설정 특수 기능 (모드1, 2, 3 방향 감지. 모드 4, 5, 6 정상 모드, 두 루프 감지 분리)

(3) ((스위치 1=S1) D6 & D7 & D8 및 (스위치 2=S2) D3 & D4 & D5 CH1 및 CH2 감수성 선택 설정 (8 레벨 선택).

(4) ((스위치 1=S1) D9 & D10 및 (스위치2=S2) D6, D7 설정 주파수 (20 K ~ 100 KHz)

설치 때, 제품 플러그와 소켓을 수직 방향으로 유지하십시오.

작동 원리는 다음과 같습니다.

1. 입력 절차:

   • 차량이 지역 또는 주차장에 들어올 때 두 개의 루프 코일이 동시에 활성화됩니다.
   • JUTAI 듀얼 채널 루프 탐지기 (LD-202) 는 입구에 배치된 UHF 리더를 작동시킵니다.
   • 카드 ID를 읽으면 UHF 리더가 Wiegand 출력을 통해 컨트롤러 (AC-11) 로 ID를 전송합니다.
   • 컨트롤러는 ID의 유효성을 확인하고 게이트 장벽을 열기 위해 릴레이 신호를 출력합니다.
   • 차량이 지역사회나 주차장에 들어갔을 때, 장벽 팔은 자동으로 낮아집니다.
   • 안전 및 반 부러진 기능은 JUTAI 단일 채널 루프 탐지 장치 (LD-100/102) 에 의해 촉진됩니다.

2. 출입 절차:

   • 차량이 지역 또는 주차장을 벗어나 내부 UHF 리더를 지나가면 LD-202는 UHF 리더를 활성화합니다.
   • 카드 리더가 카드를 읽고 ID를 컨트롤러로 보내죠.
   • ID가 확인되면 컨트롤러는 게이트 장벽을 열기 위해 릴레이 신호를 발산합니다.
   • 차량이 지역 또는 주차장을 떠날 때, 장벽 팔은 자동으로 낮아집니다.
   • 안전 및 반 부러진 기능은 JUTAI 단일 채널 루프 탐지 장치 (LD-100/102) 에 의해 촉진됩니다.

두 경우 모두 LD-202의 방향 인식 기능은 정확하고 효율적인 작동을 보장합니다.

JUTAI LD-202 듀얼 채널 루프 탐지기는 두 개의 독립적인 단일 채널 루프 탐지기로 작동 할 수 있으며 다재다능성과 비용 효율성을 제공합니다.이 구성은 표준 한-인 및 한-아웃 주차장에 이상적입니다, 입구와 출구 모두에 하나의 장벽과 장거리 리더가 설치되어 있습니다. 하나의 루프 코일은 리더를 활성화하고 카드를 읽는 데 전용됩니다.다른 루프 코일은 장벽의 반 부러기 기능을 위해 사용됩니다.LD-202의 독립 작업 모드 기능을 활성화하면 작업을 효율화하고 하드웨어 비용을 줄여 다양한 응용 프로그램에 실용적인 선택이됩니다.
