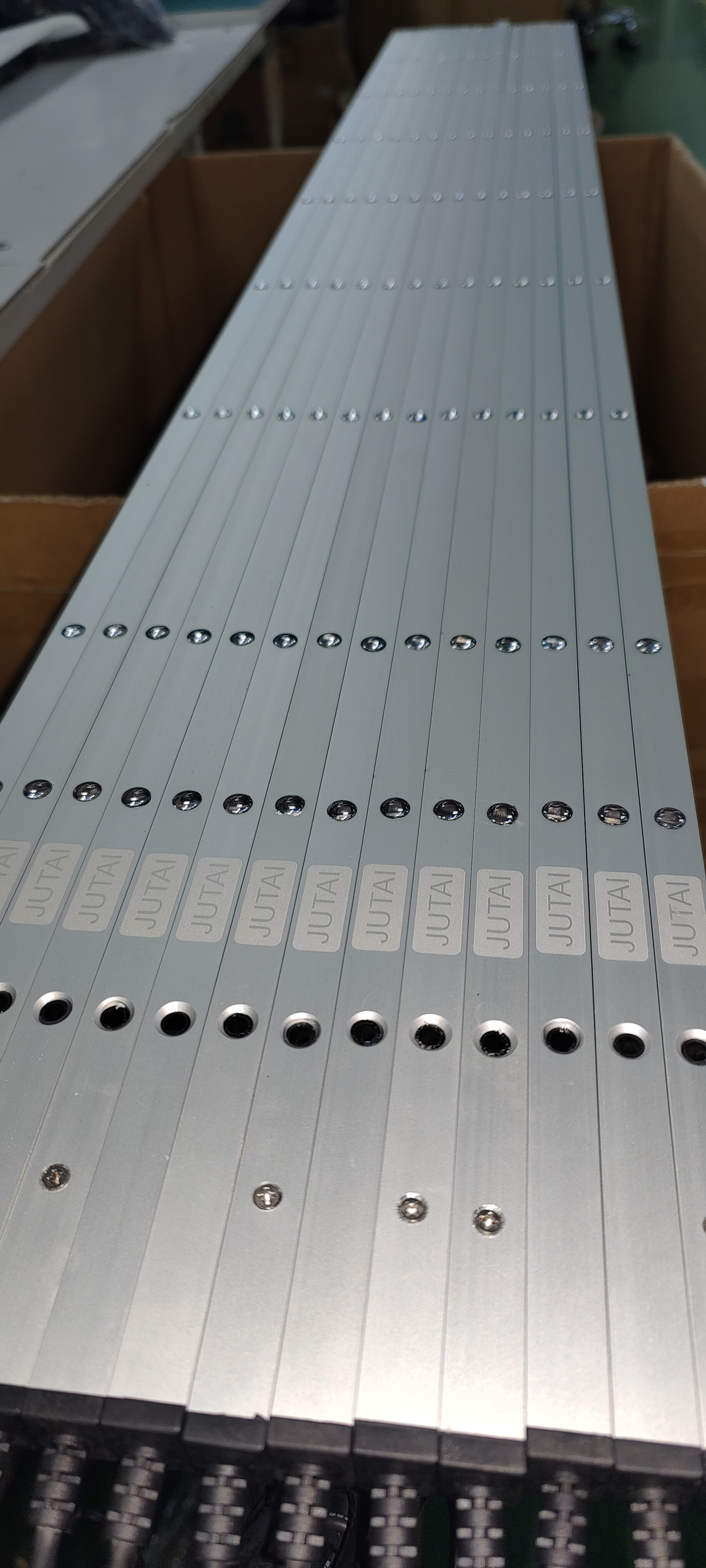

산업용 도어용 8m 범위 및 맞춤형 길이의 IP67 안전 라이트 커튼

원래 장소	중국
브랜드 이름	JUTAI
인증	CE
모델 번호	CL15-8L8
최소 주문 수량	1
가격	negotiable
포장 세부 사항	만화
배달 시간	일이 5일부터 8일까지 일합니다
지불 조건	T/T,L/C,D/A,D/P,웨스턴 유니온,페이팔,,Alipay
공급 능력	달 당 1000개 부분

제품 상세 정보

IP 등급	IP67	감지거리	8m
재료	알루미늄 합금	특징	부식 방지
공급 전압	DC12-24v	작동 온도	-20 ~ 60 ℃
작동 전류	<50ma>	산출	아니오/Nc, COM
작동 전류	<20mA@DC12V	사양	1502.11.5cm
강조하다	롤러 셔터 도어 안전 빛 장벽 , 안전등 장벽 8m 범위 , 안전 빛 장벽 IP67

메시지를 남겨주세요

제품 설명

롤링 셔터 도어 안전 광 차단기 (IP67, 8m 범위, 맞춤형 길이)

산업용 도어용 블랭킹 기능이 있는 적외선 안전 광 커튼 센서

안전 광 커튼 센서 개요

안전 광 커튼 센서는 산업 현장에서 작업장 안전 및 운영 효율성을 향상시키는 데 널리 사용되는 고급 안전 장치입니다. 이 센서는 이미 터와 수신기로 구성되어 있으며, 보이지 않는 적외선 빔의 장벽을 생성합니다. 빔이 차단되면 센서는 변경 사항을 감지하고 제어 시스템에 기계 정지 또는 도어 작동 역방향과 같은 필요한 조치를 취하도록 신호를 보냅니다.

주요 기능 및 응용 분야

산업용 도어 충돌 방지: 도어 닫힘 중 장애물을 감지하여 부상 및 손상 방지
기계 가드: 침입 감지 시 위험한 기계 정지로 작업자 안전 보장
자재 취급 시스템: 컨베이어 벨트를 모니터링하여 원활하고 안전한 자재 흐름 보장

주요 이점

향상된 안전성: 장애물 감지 시 즉각적인 장비 정지
증가된 효율성: 안전을 보장하면서 생산성 유지
비용 효율성: 수동 모니터링 감소 및 다운타임 최소화
규정 준수: 엄격한 산업 안전 표준 충족

CL15-8L8 블랭킹 광 커튼

Shenzhen Jutai Comm Co., Ltd.의 블랭킹 광 커튼 - CL15-8L8은 산업용 도어의 보안 및 효율성을 높이기 위해 설계된 최첨단 안전 장치입니다. 뛰어난 광 간섭 저항과 최대 8미터의 감지 범위를 갖춘 안정적인 액티브 적외선 센서를 특징으로 합니다.

작동 원리

이 시스템은 이미 터와 수신기로 구성되어 광 커튼을 형성합니다. 이미 터는 수신기로 평행한 적외선 빔을 투사합니다. 물체가 이러한 빔을 차단하면 수신기는 신호 변경을 감지하고 안전 프로토콜을 트리거합니다.

고유한 블랭킹 기능

빔이 위에서 아래로 순차적으로 차단되면 릴레이가 트리거되지 않습니다 (정상 도어 닫힘). 그러나 닫힘 중에 하단 빔이 차단되면 릴레이 신호가 활성화되어 사고를 방지하면서 운영 효율성을 유지합니다.

주요 특징

원활한 통합: 다양한 도어 제어 시스템과의 쉬운 통합

적응형 설치: 다양한 구성에 대한 도어 가장자리에 직접 설치

맞춤형 길이: 특정 요구 사항을 충족하기 위해 2미터 및 2.5미터로 제공

컴팩트한 디자인: 자동문 및 게이트를 위한 최소한의 공간 차지

광범위한 응용 분야: 고속 도어, 섹셔널 도어, 롤링 도어 및 화물 엘리베이터에 적합

에너지 효율성: 낮은 전류 소비 (<20mA @ DC12V)

간소화된 배선: 동기화 와이어 불필요

기술 사양

모델	CL15-8L8
기술	강력한 광 저항을 갖춘 액티브 적외선 센서
감지 범위	최대 8미터
응답 시간	빠르고 안정적
작동 전류	<20mA @ DC12V
작동 전압	DC12-24V
출력 방식	NO/NC 및 COM
보호 높이	최대 1225mm (숨김 모드), 1305mm (일반 모드)
작동 온도	-20 ~ +70°C
보호 등급	IP67
쉘 재질	알루미늄 합금

설치 지침

1단계: 커버 제거 및 배선 연결

상단 및 하단 커버를 분리하고 필요한 배선 연결을 설정한 다음 스레드 끝을 지정된 포트를 통해 라우팅합니다.

2단계: 구멍 위치 지정 및 표시

송신기와 수신기를 평행하게 정렬하여 올바른 설치 위치를 결정합니다. 정확한 드릴링을 위해 벽에 구멍 위치를 정밀하게 표시합니다.

3단계: 드릴링 및 고정

타격 드릴을 사용하여 표시된 위치에 구멍을 만듭니다. 벽 플러그를 삽입하고 나사로 고정합니다.

4단계: 송신기 및 수신기 장착

M3*25 나사를 사용하여 송신기 및 수신기를 벽에 부착합니다. 전원 공급 장치를 연결하고 정렬을 테스트합니다. 필요한 경우 알루미늄 튜브를 회전하여 각도를 조정한 다음 회전 나사를 단단히 조입니다.

5단계: 커버 교체 및 최종 테스트

M2*8 나사를 사용하여 상단 및 하단 커버를 다시 부착합니다. 올바른 기능을 보장하기 위해 포괄적인 테스트를 수행합니다.

향상된 작업장 안전

도어 센서 포토셀 광 커튼은 8미터 감지 범위, 유연한 설치 옵션 및 정밀한 감지 기능을 포함한 강력한 보안 기능을 제공합니다. 다양한 도어 제어 시스템과 원활하게 통합되어 산업 환경에서 안전을 개선하는 데 신뢰할 수 있는 선택입니다.

회사 개요

Shenzhen Jutai Comm Co., Ltd.는 강력한 R&D 역량과 산업 응용 분야를 위한 혁신적인 안전 솔루션으로 유명한 저명한 업계 리더입니다. 당사의 전담 팀은 최고 수준의 안전 및 효율성 기준을 충족하는 제품 개발에 중점을 두고 최적의 성능을 위한 맞춤형 솔루션을 제공합니다.
