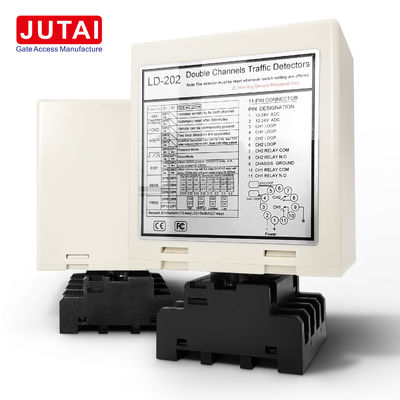

제품 이름:JUTAI LD-202 듀얼 채널 루프 탐지기 12-24VADC 15~2000μH 장벽 게이트 개방 및 안전

장점:

1. 광범위한 감지 범위와 높은 감도: LD-202 센서는 15 ~ 2000μH의 광범위한 감지 범위를 제공하며 특별한 감도도 제공합니다.신뢰성 높은 성능을 위해 다양한 차량의 정확한 검출을 보장.

2. 자동 재설정 기능: 자동 재설정 기능으로 LD-202 센서는 장애가 발생하면 자동으로 재설정됩니다.수동 개입 없이 시스템 안정성 및 신뢰성을 높이는 것.

3. 방향 인식 기능: 고급 방향 인식 기능을 갖춘 LD-202 센서는 릴레이 출력을 활성화하기 위해 특정 차량 이동 방향을 정확하게 식별합니다.게이트 운영에 대한 정확한 통제를 보장합니다..

4. 40000V 번개 보호: 강력한 40000V 번개 보호 장치로 장착 된 LD-202 센서는 번개 충돌로 인한 손상으로부터 효과적으로 보호됩니다.장기적인 내구성과 신뢰성을 보장합니다..

5. 광범위한 작동 환경 범위: 다재다능한 응용 용도로 설계된 LD-202 센서는 -40°C에서 +70°C까지 광범위한 온도 범위에서 작동합니다.까다로운 기상 조건에서도 일관된 성능을 보장합니다.

기능:

1. 차량 탐지: 인덕티브 센싱 기술을 사용하여 LD-202 센서는 물리적 접촉 없이 차량을 정확하게 탐지합니다.차량의 금속 질량으로 인한 루프 내 인덕턴스 변화에 의존합니다..

2. 방향 인식: 고급 방향 인식 기능으로 LD-202 센서는 특정 차량 이동 방향을 식별하여 게이트 운영에 대한 정확한 통제를 촉진합니다.

3. 자동 재설정: LD-202 센서는 자동 재설정 기능을 탑재하여 고장 경우 자동 재설정을 통해 원활한 작동과 시스템 신뢰성을 보장합니다.

4. 릴레이 출력: 차량 검출 시 릴레이 출력 신호를 제공하여 LD-202 센서는 게이트 열기, 신호등 제어 및 차량 카운팅과 같은 다양한 작업을 가능하게합니다.

응용 프로그램:

1. 교통 관리 시스템: 교차로, 통행료 부지 및 주차 입구/출구에서 차량을 탐지하기 위해 교통 제어 시스템에 배치되어 효율적인 교통 흐름 관리를 촉진합니다.

2. 게이트 자동화: 주택, 상업 및 산업 환경에서 게이트를 자동으로 열고 닫기 위해 게이트 제어 시스템에 통합되어 보안과 편의성을 향상시킵니다.

3. 주차 시설: 주차장 및 차고에서 차량 입출구를 관리하고 주차 점유율을 모니터링하고 주차 규정을 집행하여 주차 공간 활용을 최적화합니다.

4. 접근 제어: 접근 제어 시스템에서 사용되며, 가이트 커뮤니티, 산업 시설 및 군사 시설과 같은 보안 위치에 차량을 허용합니다.통제된 접근과 보안을 보장.

5. 신호등 제어: 차량의 존재와 방향에 따라 신호등 변경을 유발하여 교통 흐름을 최적화하고 교차로 및 도로에서 혼잡을 최소화하는 데 사용됩니다.

6. 차량 계산: 교통 연구, 주차 점유율 모니터링 및 소매 교통 분석에 차량 계산 응용 프로그램에서 적용됩니다.교통 관리 및 사업 운영에 대한 귀중한 통찰력을 제공.

연결

표시 및 전환
전력 LED: RED 전력 LED는 "전력 ON"을 나타냅니다.
CH1 탐지 LED: 연속적으로 켜져 있다: 차량 탐지를 나타낸다.
천천히 깜박이는 것: 루프가 단회로 되거나 루프가 끝나면 턴의 수가 충분하지 않다는 것을 나타냅니다.
빠르게 깜박이는 것: 루프가 열렸거나 루프가 지나친 뒤 너무 많은 윙을 나타냅니다.
CH2 탐지 LED: 연속적으로 켜져 있다: 차량 탐지를 나타냅니다.
천천히 깜박이는 것: 루프가 단회로 되거나 루프가 끝나면 턴의 수가 충분하지 않다는 것을 나타냅니다.
빠르게 깜박이는 것: 루프가 열렸거나 루프가 지나친 뒤 너무 많은 윙을 나타냅니다.
감수성 선택
루프의 감수성과 주파수는 7차원 디프 스위치와 10차원 디프 스위치 설정으로 조절할 수 있다.
사용자는 아래 디프 스위치 설정 테이블에서와 같이 디프 스위치의 설정을 다른 모드로 변경하여 8 가지 다른 설정을 선택할 수 있습니다. CH1 감수성 선택에 대한 디프 스위치 6, 7 및 8.8은 가장 민감하지 않고 0은0.015이 가장 민감합니다.
CH2 감수성 선택에 대한 디프 스위치 3, 4 및 5, 0.8가 가장 민감하고 0.015가 가장 민감합니다.


3. 스위치 1=S1: 채널 1 루프 기능 선택 (10 방향 디프 스위치)
(1) (스위치 1) DIP 1 & DIP 2 두 트레일러 (두 채널) 에 대한 특수 감수성 증가.

(2) ((스위치 1=S1) D3, D4, D5 및 (스위치 2=S2) D1, D2 설정 특수 기능 (모드1, 2, 3 방향 감지. 모드 4, 5, 6 정상 모드, 두 루프 감지 분리)

(3) ((스위치 1=S1) D6 & D7 & D8 및 (스위치 2=S2) D3 & D4 & D5 CH1 및 CH2 감수성 선택 설정 (8 레벨 선택).

(4) ((스위치 1=S1) D9 & D10 및 (스위치2=S2) D6, D7 설정 주파수 (20 K ~ 100 KHz)

설치 때, 제품 플러그와 소켓을 수직 방향으로 유지하십시오.


작동 원리는 다음과 같습니다.

1. 입력 절차:

   • 차량이 지역 또는 주차장에 들어갔을 때 두 개의 루프 코일이 동시에 활성화됩니다.
   • JUTAI 듀얼 채널 루프 탐지기 (LD-202) 는 입구에 배치된 UHF 리더를 작동시킵니다.
   • 카드 ID를 읽으면 UHF 리더가 Wiegand 출력을 통해 컨트롤러 (AC-11) 로 ID를 전송합니다.
   • 컨트롤러는 ID의 유효성을 확인하고 게이트 장벽을 열기 위해 릴레이 신호를 출력합니다.
   • 차량이 지역사회나 주차장에 들어갔을 때, 장벽 팔은 자동으로 낮아집니다.
   • 안전 및 반 부러진 기능은 JUTAI 단일 채널 루프 탐지 장치 (LD-100/102) 에 의해 촉진됩니다.

2. 출입 절차:

   • 차량이 지역 또는 주차장을 벗어나 내부 UHF 리더를 지나가면 LD-202는 UHF 리더를 활성화합니다.
   • 카드 리더가 카드를 읽고 ID를 컨트롤러로 보내죠.
   • ID가 확인되면 컨트롤러는 게이트 장벽을 열기 위해 리레 신호를 발산합니다.
   • 차량이 지역 또는 주차장을 떠날 때, 장벽 팔은 자동으로 낮아집니다.
   • 안전 및 반 부러진 기능은 JUTAI 단일 채널 루프 탐지 장치 (LD-100/102) 에 의해 촉진됩니다.

두 경우 모두 LD-202의 방향 인식 기능은 정확하고 효율적인 작동을 보장합니다.

JUTAI LD-202 듀얼 채널 루프 탐지기는 두 개의 독립적인 단일 채널 루프 탐지기로 작동 할 수 있으며 다재다능성과 비용 효율성을 제공합니다.이 구성은 표준 한-입구 및 한-출구 주차장에 이상적입니다, 입구와 출구 모두에 하나의 장벽과 장거리 리더가 설치되어 있습니다. 하나의 루프 코일은 리더를 활성화하고 카드를 읽는 데 전용됩니다.다른 루프 코일은 장벽의 반 부러기 기능을 위해 사용됩니다.LD-202의 독립 작업 모드 기능을 활성화하면 작업을 효율화하고 하드웨어 비용을 줄여 다양한 응용 프로그램에 실용적인 선택이됩니다.
