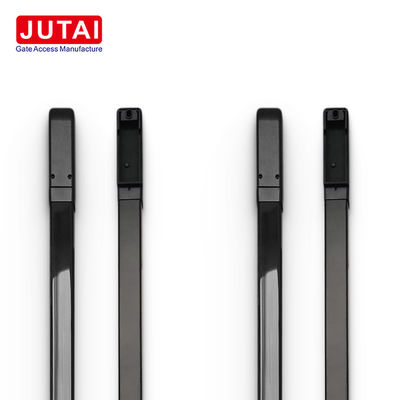

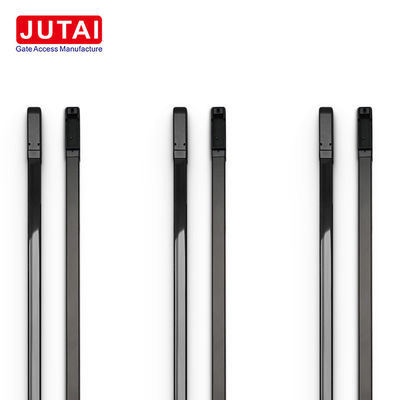

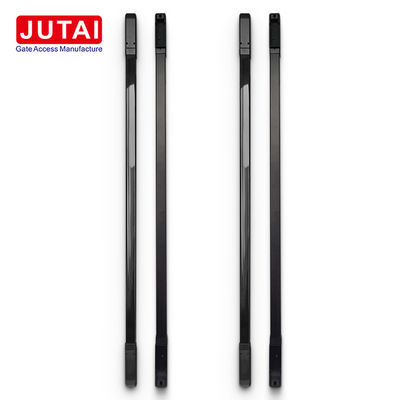

NO/NC 출력 1m 4 빔 안전 안티 핑크 광전자 안전 광 커튼 산업용 문

제품 상세 정보

IP 등급	IP65	HS코드	8531100000
사양	112138.5	함수형	적외선 범위 및 통신 시스템
감지 유형	광자 검출기	출력 신호 유형	디지털 방식
강조하다	nc 출력 안전 조명 커튼 , nc 출력 IP65 안전광 커튼 센서 , 안티 핑크 안전 라이트 커튼

메시지를 남겨주세요

제품 설명

NO/NC 출력 1m 4빔 안전 끼임 방지 포토셀 안전 광 커튼 산업용 도어용

NO/NC 출력 1m 4빔 IP65 안전 끼임 방지 포토셀 산업용 도어용

안전 광 커튼

산업용 도어 보호, 차단 게이트 안전, 가정 보안을 위한 궁극적인 솔루션입니다. 당사의 표준 모델은 높이 1미터이며 4개의 적외선 빔을 갖추고 있어 탁월한 기능성과 신뢰성을 제공합니다.

주요 특징

내구성

기능

맞춤 설정 옵션

당사의 안전 광 커튼 센서는 특정 요구 사항을 충족하도록 다양한 길이와 빔 구성으로 맞춤 설정할 수 있습니다. 표준 모델에는 다음이 포함됩니다.:

당사의 안전 광 커튼 센서로 안심하고 향상된 안전을 경험하십시오. 신뢰할 수 있고 맞춤 설정 가능한 솔루션으로 귀하의 시설을 효과적으로 보호하십시오.

사양

모델	PB20-16L15
기술	적외선 광학 기술
감지 모드	존재 감지
빔 수	4개 (맞춤 설정 가능)
길이	1m (맞춤 설정 가능)
감지 거리	15m
작동 전압	12-24V
송신기 작동 전류	<50mA
수신기 작동 전류	<50mA
응답 시간	50/100/150/200ms 조절 가능
트리거 시간	광선 차단 시 2초 내 트리거, 인접한 2개 이상의 광선 차단 시 즉시 트리거
트리거 방법	단일 광선 트리거 또는 다중 광선 트리거 (선택 가능)
작동 온도	20~60°C
상대 습도	최대 90%RH (결로 없음)
알람 출력	유선 출력, 릴레이 출력 30VDC@2A, 125VAC@1A
출력 방식 (유선 모델)	유선 전송, (NO/NC)
회전 각도	수평 180도
IP 등급	IP65
재질	알루미늄 합금 및 PC 플라스틱

배선 정의

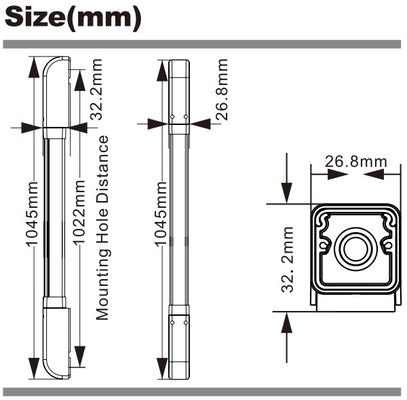

크기

설치

JUTAI 적외선 커튼 포토셀은 어떻게 설치하나요? 고객 참조를 위해 단계별 설치 도면도 함께 제공하여 설치를 간단하고 쉽고 빠르게 할 수 있습니다.

작동 단계

커버 제거 및 배선 연결: 상단 및 하단 커버를 제거합니다. 배선을 연결하고 나사산 포트를 통해 전선 끝을 빼냅니다.
위치 지정 및 구멍 표시: 설치 위치를 확인합니다. 송신기와 수신기를 평행하게 정렬합니다. 구멍 위치를 표시합니다.
드릴링 및 고정: 타공 드릴을 사용하여 벽의 표시된 위치에 구멍을 뚫습니다. 구멍에 벽 플러그를 삽입하고 나사로 고정합니다.
송신기 및 수신기 장착: M3*25 나사를 사용하여 송신기 및 수신기를 장착합니다. 전원 공급 장치를 연결하고 정렬을 테스트합니다. 필요한 경우 알루미늄 튜브를 회전하여 각도를 조정합니다. 정렬되면 회전 나사를 잠급니다.
커버 교체 및 최종 테스트: M2*8 나사를 사용하여 상단 및 하단 커버를 고정합니다. 올바른 작동을 보장하기 위해 최종 테스트를 수행합니다.

자주 묻는 질문

설치 과정에서 자주 묻는 질문에 대한 답변을 정리했습니다. 이러한 답변은 잠재적인 문제와 자주 묻는 질문을 다루어 시간을 절약하고 원활한 설치를 보장합니다.
