산업용 게이트 안전 액세서리 적외선 커튼 센서 No/Nc 출력

작동 원칙

적외선 빔 센서는 적외선 방사선 방출, 반사 및 수신의 원칙에 따라 작동합니다. 기본 작동 원칙은 다음과 같습니다.

1. 적외선 방출:

   • 센서는 적외선 발사기를 탑재해서 적외선선을 투사합니다.

2. 빔 전파:

   • 방출된 적외선선은 정해진 경로를 따라 이동하여 가상의 탐지선을 만듭니다.

3. 대상 상호작용:

   • 대상 물체가 빔을 교차하면 반사, 흡수 또는 산란을 통해 적외선 빛과 상호 작용합니다.

4. 반사 또는 산란:

   • 센서는 표적에서 돌아오는 반사되거나 흩어진 적외선을 캡처하도록 설계된 적외선 수신기를 포함한다.

5. 신호 처리:

   • 수신된 신호는 신호 강도와 주파수와 같은 특징을 분석하여 대상의 존재, 거리와 기타 관련 정보를 결정하도록 처리됩니다.

6. 출력 결과:

   • 분석된 결과는 일반적으로 전기적 또는 디지털 신호로 출력되며, 해당 행동, 경보 또는 데이터 기록이 시작됩니다.

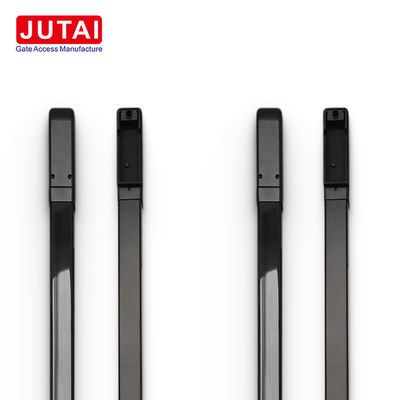

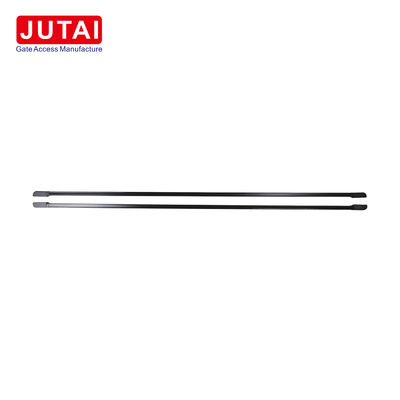

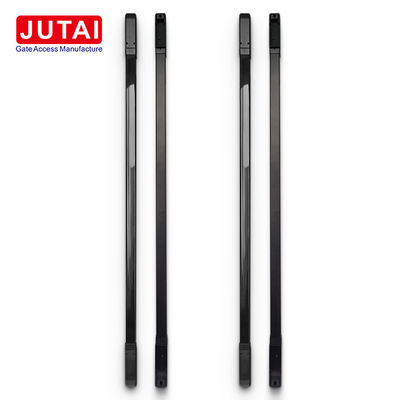

제품 개요

안전 라이트 커튼은 산업용 문 보호, 장벽 게이트 안전 및 가정 보안에 대한 궁극적인 솔루션입니다.우리의 표준 모델은 높이 1 미터이며 4 개의 적외선 빔이 장착되어 있습니다., 비교할 수 없는 기능과 신뢰성을 제공합니다.

주요 특징

내구성:

• 강렬한 빛의 간섭과 야외의 혹독한 조건에 견딜 수 있도록 설계되었습니다.
• 뛰어난 탄력성을 위해 IP65 방수 등급을 자랑합니다.
• 15미터 이상의 탐지 범위를 제공하며 광범위한 커버리지를 제공합니다.

기능성

산업용 문 보호:

• 문을 닫는 동안 물체가 감지되면 자동으로 문을 다시 열고 안전성을 보장합니다.

장벽 게이트 안전:

• 장벽 게이트에 적합합니다. 문을 닫을 때 사람이나 차량이 감지되면 즉시 게이트를 다시 열 수 있습니다.

홈 보안:

• 무단 침입을 감지하면 작동하는 릴레이 출력을 사용하여 보안을 향상시키고 침입자를 효과적으로 억제합니다.

사용자 정의 옵션

우리의 안전 광 커튼 센서는 특정 요구 사항을 충족시키기 위해 다양한 길이와 빔 구성으로 사용자 정의 할 수 있습니다. 표준 모델에는 다음이 있습니다:

• PB3-4L15: 30cm 높이, 4개의 적외선 빔이 내장되어 있습니다.

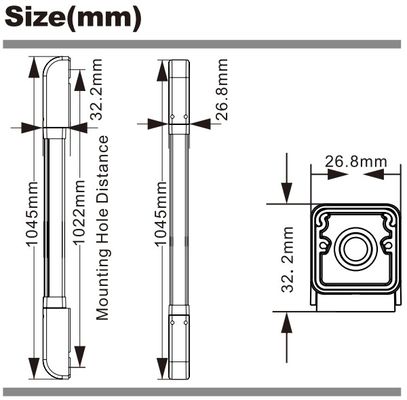

• PB10-4L15: 100cm 높이, 4개의 적외선 빔이 내장되어 있습니다.
• PB20-8L15: 높이 200cm, 8개의 적외선 빔이 내장되어 있습니다.

결론

우리의 안전 라이트 커튼 센서와 함께 마음의 평화와 보안을 향상시킵니다. 우리의 신뢰할 수 있고 사용자 정의 가능한 솔루션을 신뢰하여 귀하의 시설을 효과적으로 보호하십시오.

작업 단계:

1. 커버를 제거하고 와이어를 연결:

   • 센서의 상단과 하단 커버를 제거합니다.
   • 케이블을 연결하고 스레드 끝에 스레드 포트를 통해 유도합니다.

2. 위치와 표시 구멍:

   • 센서의 설치 위치를 확인해
   • 송신기와 수신기를 병렬로 정렬해
   • 벽에 구멍이 있는 위치를 표시해

3. 펌프 및 고정:

   • 벽에 표시된 장소에서 구멍을 뚫기 위해 타격 드릴을 사용하십시오.
   • 구멍에 벽 플러그를 넣고 나사로 고정하십시오.

4. 송신기와 수신기 장착:

   • 송신기와 수신기를 벽에 장착하기 위해 M3 * 25 나사를 사용하십시오.
   • 전원 공급을 연결하고 센서의 정렬을 테스트합니다.
   • 필요하다면 알루미늄 튜브를 회전시켜 각도를 조정합니다.
   • 일단 정렬되면 회전 나사를 단단히 잠그십시오.

5. 커버를 교체하고 최종 테스트:

   • 센서의 위쪽과 아래쪽 커버를 M2*8 나사기로 고정합니다.
   • 센서의 올바른 작동을 보장하기 위해 마지막 테스트를 수행합니다.

FAQ:

설치 과정에서, 우리는 몇 가지 일반적인 자주 묻는 질문에 대한 답변을 작성했습니다.이 답변은 잠재적인 문제와 자주 묻는 질문을 해결하여 시간을 절약하고 원활한 설치를 보장합니다..

회사 프로필

주타이 (JUTAI) 는 모션 센서 광전기 센서 제조업체로 연구, 개발, 생산, 판매 및 유통의 통합으로 유명합니다.우리의 기초는 혁신과 품질에 대한 흔들리지 않는 헌신에 있습니다., 우리의 가치있는 고객에게 예외적인 솔루션을 제공하기 위해 노력합니다.우리는 당신의 자신의 브랜드를 설립하고 홍보하기 위한 당신의 여행에 당신의 신뢰할 수 있는 생산 파트너가 되기를 희망합니다..

10년 이상의 연구와 생산 전문 지식을 바탕으로 무선 통신 기술, 자동 문 센서,그리고 장벽 게이트의 도매우리의 핵심 제품 포트폴리오는 다음과 같은 다양한 제품을 포함합니다.

1. 자동 문 센서
2. 자동문용 마이크로파 레이더 센서
3. 적외선 센서 시리즈
4. 루프 탐지기
5. 단거리, 중거리 및 장거리 무선 RFID 카드 리더
6. 장벽문
7. 주차 장벽 게이트

모든 JUTAI 하드웨어 제품은 접근 제어 시스템과 원활한 통합을 위해 세심하게 설계되어 접근 제어, 주차 관리,그리고 주차 안내 시스템.
