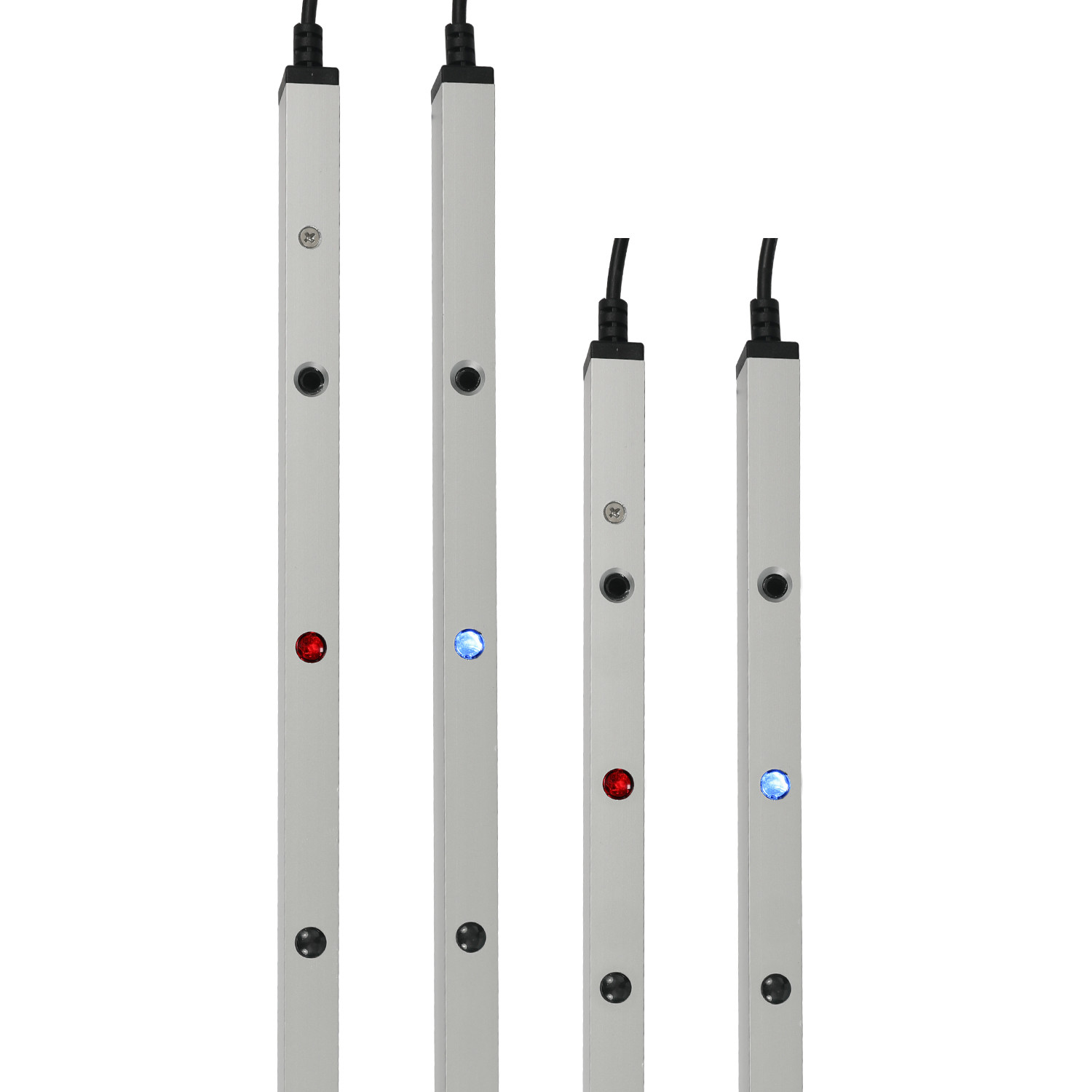

완전 접착 IP67 안전 적외선 커튼 반광 렌즈 8 미터 감지

중요한 교훈:백화광 커튼은 전체 커튼에 영향을 미치지 않고 감지 필드의 특정 부분을 비활성화하거나 '백화'하도록 허용하는 특수 안전 장치입니다.이 특징은 기계 또는 생산 과정의 일부가 빛 커튼의 필드를 지속적으로 중단하는 환경에서 중요합니다.이 영역을 선택적으로 텅 비어 놓음으로써, 빛 커튼은 텅 비지 않은 섹션에서 예상치 못한 중단을 감지함으로써 보호를 계속합니다.불필요한 정지나 거짓 경보 없이 안전성 확보이 기능은 유연성과 안전성이 가장 중요한 복잡한 자동화 환경에 이상적입니다.

기술 특성 및 이점:

• 시스템 통합:다양한 문 제어 시스템과 간편한 통합을 위해 설계되어 광범위한 호환성과 원활한 작동을 보장합니다.
• 적응 가능한 설치:문 가장자리에 직접 통합되도록 설계되어 여러 문 구성과 설치 시나리오에 맞게 유연성을 제공합니다.
• 콤팩트하고 효율적인 설계:CL15-8L8 모델은 자동 문과 게이트를 위해 특별히 제작된 컴팩트한 라이트 커튼으로 최소한의 발자국 내에서 신뢰할 수있는 안전 조치를 제공합니다.
• 광범위한 적용 범위:고속 문, 구간 문, 롤링 문, 수직 폐쇄 망원경 문 및 화물 엘리베이터에 이상적입니다. 여러 산업 환경에서 다양성을 보여줍니다.
• 정밀 탐지 능력:투어 빔 기술을 활용하여 개인이나 물체의 존재를 정확하게 감지하여 사고를 예방하고 신속한 문 작동 신호를 보장합니다.
• 유연한 출력 옵션:여러 출력 방법 (NO/NC 및 COM) 을 제공하여 다양한 문 제어 시스템과의 통합에 대한 유연성을 향상시킵니다.
• 에너지 효율성:DC12V에서 20mA 이하의 낮은 전류 소비를 특징으로 DC12-24V의 작업 전압 범위 내에서 작동하여 에너지 효율적인 성능을 보장합니다.
• 단순화 된 배선:방출기와 수신기 사이의 동기화 전선의 필요성을 제거하여 현장 배선을 간소화하고 재료 비용을 절감합니다. 동기화 신호는 적외선 빔에 내장되어 있습니다.회로 보드 논리를 통해 동기화를 보장합니다..

기술 사양:

• 모델:CL15-8L8
• 기술:강한 빛 저항을 가진 활성 적외선 센서
• 탐지 범위:최대 8m
• 반응 시간:빠르고 신뢰할 수 있습니다.
• 작동 전류:DC12V에서 <20mA
• 작동 전압:DC12-24V
• 출력 방법:NO/NC 및 COM
• 응용 프로그램:초고속 문, 구간 문, 롤링 문, 수직 폐쇄 망원경 문, 화물 승강장
• 보호 높이:최대 1225mm (숨기기 모드), 1305mm (정상적인 모드)
• 작동 온도:-20 ~ +70°C
• 보호 수준:IP67
• 껍질 재료:알루미늄 합금

설치 지침:

1. 커버를 제거하고 와이어를 연결:

   • 센서의 상단과 하단 커버를 분리해
   • 와이어 연결을 설정하고 지정된 스레드 포트를 통해 스레드 끝을 라우트합니다.

2. 위치와 표시 구멍:

   • 송신기와 수신기를 평행하게 정렬하여 설치 위치를 확인합니다.
   • 벽에 구멍 위치를 정확하게 표시합니다.

3. 펌프 및 고정:

   • 표기된 장소에서 구멍을 뚫기 위해 타격 드릴을 사용하세요.
   • 뚫린 구멍에 벽 플러그를 넣고 나사로 고정하십시오.

4. 송신기와 수신기 장착:

   • 송신기와 수신기를 M3*25 나사를 사용하여 벽에 고정합니다.
   • 전원 공급을 연결하고 센서 정렬을 테스트해
   • 필요하다면 알루미늄 튜브를 회전시켜 각도를 조절합니다.
   • 회전 나사를 단단히 매어

5. 커버를 교체하고 최종 테스트:

   • 센서 상단과 하단 커버를 M2*8 나사로 다시 연결합니다.
   • 센서 작동을 확인하기 위해 마지막 테스트를 수행합니다.

직장 안전 을 강화 하라:이 첨단 센서는 강력한 보안 기능을 제공합니다.8m 탐지 범위를 포함하여, 유연한 설치 옵션 및 정확한 탐지 기능.다양한 문 제어 시스템과 원활한 통합 및 광범위한 응용 범위는 산업 환경에서 안전을 향상시키는 신뢰할 수있는 선택으로 만듭니다.CL15-8L8 라이트 커튼의 품질과 성능에 신뢰하여 최적의 보안과 마음의 평화를 제공합니다.
