주차 접근을 위한 이중 채널 차량 루프 탐지기 차량 탐지기 주차 시스템
무료샘플과 쿠폰을 위해 나와 연락하세요.
WhatsApp:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 동력 요건 | 110~240VAC(48~63Hz) | 자동 회전 범위 | 20-2000어 |
|---|---|---|---|
| 감수성 | 16방향 선택 가능/최고 0.010%Dl/L/최저 2.56% | 작동 임시 | -40 ~ +70℃ |
| 응답 시간 | 켜기 10-90ms / 끄기 10-90ms | 사양 | 13.6*8.6*5.2 |
| 강조하다 | 듀얼 채널 차량 루프 디텍터,듀얼 채널 루프 센서 감지기,20-2000uh 루프 센서 감지기 |
||
제품 설명

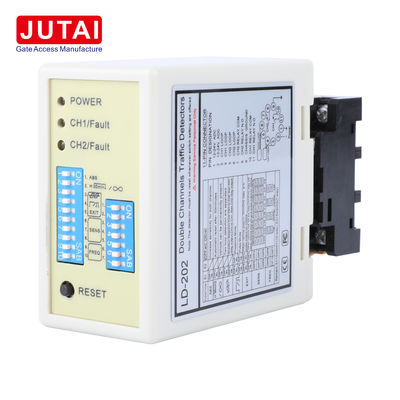

이중 채널 차량 루프 탐지기 주차 접근 차량 탐지기 주차 시스템
프로 110-240VAC 이중 채널 차량 루프 감지기 주차장에서 카드 분배기를 활성화하기 위해
JUTAI는 다기능 지하 루프 검출기를 개발합니다. 이중 채널 루프 검출기로 사용할 수 있습니다.사용자는 입구 카드 분배기를 활성화하기 위해 2 채널 루프 코일을 가진 단위 듀얼 채널 루프 검출기를 사용할 수 있습니다., 또 다른 코일 사용은 장벽 게이트 안전 폐쇄 루프. Jutai는 모든 차로 게이트 제어 시스템 또는 자동차 주차 관리 시스템에 대한 최고의 차량 루프 탐지기를 제공합니다.
카드 분배기를 활성화하기 위한 듀얼 채널 루프 감지기특징
- 컴팩트 크기: 컴팩트하고 잘 설계된 주택,특징과 기능에 관한 모든 산업 요구 사항을 결합하고 이 탐지기를 어떤 또는 기존 교통 탐지 시스템에 통합 할 수 있습니다..
- 진단 능력: 포괄적 인 진단 능력은 루프 및 설치 문제의 정확한 진단을 허용합니다.
- 선택 가능한 존재 시간: 차량이 루프에 남아있는 동안 감지 출력을 고정된 시간 (시간> 30 분) 으로 제한하도록 존재 리레의 출력을 선택할 수 있습니다.
- 루프 주파수 표시: 인접한 루프/탐지기 사이의 간섭은 통합 표시로 결정되고 주파수 설정을 변경함으로써 제거될 수 있다.
- 방향 탐지: (차기가 CH1에서 CH2로 이동하면 CH1 릴레이 출력; 차량이 CH2에서 CH1으로 이동하면 CH2 릴레이 출력)
- 감수성 선택: 루프의 감수성과 주파수는 7차원 디프 스위치 및 10차원 디프 스위치 설정으로 조절할 수 있다.
전문 110-240VAC 이중 채널 차량 루프 탐지기 작동 방식
LD-200 시리즈 검출기는 다음 중 어느 하나에 설정될 수 있다.
- 현존 모드
- 펄스 모드
- AB 논리 현존 모드 (보호장치 동작)
- AB 논리 펄스 모드 (수계 논리)
전문 110-240VAC 이중 채널 차량 루프 탐지기 사양
| 사양 | 세부 사항 |
|---|---|
| 루프 인덕턴스 | 20~2000μH |
| 감수성 | 8방향 선택 최대: 0.015% DL/L 최저: 0.8% DL/L |
| 빈도 | 4단계 스위치 선택: 20-80KHz |
| 전력 요구 사항 | 110-240VAC (48~62Hz) 12~24VADC (48~62Hz) |
| 작동 온도 | -40°C ~ +70°C (-111°F ~ +158°F) |
| 결함 출력 | - 느리게 깜박이는 것: 가볍게 깜박일 수 있는 것 또는 턴이 충분하지 않은 것 - 더 빨리 깜빡이는 것: 가능한 오픈 루프 또는 과도한 회전 수 |
| 응답 시간 | 10- 90MS |
| 시각적 표시 | - 전력 LED: 빨간색 - 채널 LED: 녹색 |
| 재설정 | 장벽 앞 버튼을 누르면 재설정 |
| 리레 신호 | 현존 신호 또는 펄스 신호 |
| ABS (자동 감수성 증대) | 네 |
| 방향 탐지 | CH1 및 CH2 흐름 방향 탐지 |
| 루프 주파수 | 4개 설정 (하위, 중하위, 중고위, 높음) |
| 습도 | 95%까지 상대 습도 가 condense 되지 않고 |
| 회로 보호 | PCB 및 모든 구성 요소를 덮는 컨포머 코팅 |
| 연결 | 소켓 마운트 11핀 남성 (JEDEC B11-88) |
| 크기 | 75mm x 43mm x 110mm |
적용:
- 자동 게이트
- 신호등 시스템
- 게이트 드라이브 메커니즘
- 운영 장애물
- 주차 안내 시스템
- 주차장에서 카드 분배기를 활성화합니다.
- 주차 장벽 제어
- 차량 접근 제어
- 교통 제어 시스템 / 교통 요금 시스템
- 차량 계산 시스템
- 모터화된 문과 문
- 안전 기판/ 롤러 셔터/ 가리지 도어
- 카메라 트리거
연결
표시 및 스위치:
- 전력 LED (RED): "전력 ON"을 표시합니다.
- CH1 감지 LED:
- 계속 켜져 있다: 차량을 감지하는 것을 나타냅니다.
- 느리게 깜박이는 것: 루프 서킷 또는 루프 후의 불충분한 턴을 나타냅니다.
- 빠르게 깜박이는 것: 루프 열기 회로 또는 루프 후 과도한 굽기를 나타냅니다.
- CH2 감지 LED:
- 계속 켜져 있다: 차량을 감지하는 것을 나타냅니다.
- 느리게 깜박이는 것: 루프 서킷 또는 루프 후의 불충분한 턴을 나타냅니다.
- 빠르게 깜박이는 것: 루프 열기 회로 또는 루프 후 과도한 굽기를 나타냅니다.
감수성 선택:
- 감수성과 주파수 조절은 7차원 디프 스위치와 10차원 디프 스위치 설정을 통해 이루어집니다.
- 사용자들은 제공된 표에 따라 디프 스위치 위치를 조정하여 8개의 다른 설정 중에서 선택할 수 있습니다. 디프 스위치 6, 7, 8은 CH1 감도를 0.8은 가장 민감하지 않고 0은0.015이 가장 민감합니다.
- 디프 스위치 3, 4 및 5는 CH2 민감도를 제어하며 0.8은 가장 민감하지 않고 0.015은 가장 민감합니다.
3. 스위치 1=S1: 채널 1 루프 기능 선택 (10 방향 디프 스위치)
(1) (스위치 1) DIP 1 & DIP 2 두 트레일러 (두 채널) 에 대한 특수 감수성 증가.
(2) ((스위치 1=S1) D3, D4, D5 및 (스위치 2=S2) D1, D2 설정 특수 기능 (모드1, 2, 3 방향 감지. 모드 4, 5, 6 정상 모드, 두 루프 감지 분리)
(3) ((스위치 1=S1) D6 & D7 & D8 및 (스위치 2=S2) D3 & D4 & D5 CH1 및 CH2 감수성 선택 설정 (8 레벨 선택).
(4) ((스위치 1=S1) D9 & D10 및 (스위치2=S2) D6, D7 설정 주파수 (20 K ~ 100 KHz)
* 재설정 버튼: 참고: LD-200는 디프 스위치에 설정 변경이 이루어질 때마다 재설정해야합니다.
설치 주의 사항 및 문제 해결:
- 코일 절단 크기와 삽입 지침은 오른쪽 다이어그램에 표시되어 있습니다.
- 인덕션 코일에는 총 길이가 최대 500m에 달하는 철자기 전선을 사용하는 것이 좋습니다.
- 코일의 절단 크기는 길이가 1.0 ~ 2.0 미터, 폭이 0.8 ~ 1.2 미터인 직사각형이어야하며 가능한 한 각의 직각을 피해야합니다.
- 기본적인 전형적인 코일 회전 장치에 대한 권장 설치 개요:
설치 때, 제품 플러그와 소켓을 수직 방향으로 유지하십시오.
작동 원칙
| 입국 절차 | 출입 절차 |
|---|---|
| 1두 루프 코일은 차가 들어올 때 압축됩니다. | 1차가 빠져나갈 때 내부 UHF 리더를 지나갑니다. |
| 2LD-200/202는 입구에서 UHF 리더를 작동시킵니다. | 2. LD-200/202는 UHF 리더를 작동시켜 카드 ID를 읽습니다. |
| 3UHF 리더가 컨트롤러 (AC-11) 에 ID를 전송합니다. | 3컨트롤러가 신분증을 확인하고 게이트 장벽을 열어요 |
| 4컨트롤러는 게이트 장벽을 열기 위한 신호를 전달합니다. | 4차는 자동으로 배리어 팔을 낮추면 출구 |
| 5차가 들어가면 막대기 팔이 자동으로 내려갑니다. | |
| 6LD-100/102는 이 과정에서 안전성과 반 충돌 기능을 보장합니다. | 5. LD-100/102는 안전과 반 충돌 기능을 제공합니다. |
방향 인식:
- LD-200/LD-202의 방향 인식 기능은 차량이 다른 UHF 리더를 지나가면 감지기가 신호를 다시 작동시키지 않도록 합니다.시스템에 입력 또는 출력 기록만 기록하는 것.
적용:
- JUTAI LD200/202 듀얼 채널 차량 루프 탐지기 시리즈, 방향 인식 기능이 장착되어, 많은 단일 채널 입출장 케이스에 적합합니다.
- JUTAI 원 도어 컨트롤러 (모델: AC-11), JUTAI 게이트 배리어 (모델: BR-110) 및 JUTAI 장거리 RFID 리더 (모델: PUHF-9) 로 연결할 수 있습니다.고온 저항 루프 코일과 결합 (모델: JTHT-11), 단일 채널 출입/출입 액세스 제어 시스템에 이상적입니다.
두 개의 독립적인 단일 채널 루프 탐지기로 기능:
- LD-200/202는 두 개의 독립적인 단일 채널 루프 탐지기로 작동할 수 있으며, 표준 입구 및 출구 주차장에 적합합니다.
- 하나의 루프 코일은 리더를 활성화하고 카드를 읽으며 다른 하나는 장벽의 반 부러진 기능에 전념합니다.
- 이 구성은 각 기능에 대해 별도의 검출기를 사용하는 것과 관련된 하드웨어 비용을 줄여 경제적인 관점에서 잠재적 인 비용 절감 이점을 제공합니다.
- LD-200/202의 독립 작업 모드 기능을 활성화하여 이중 용량에서 효과적으로 작동 할 수 있습니다.
