차고 문 안전 라이트 커튼 적외선 센서 IP67 방수 8m 탐지 거리

전반적인 설명

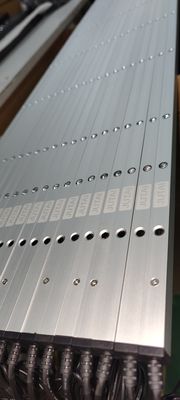

Shenzhen Jutai Comm Co., Ltd.의 블랭킹 라이트 커튼 - CL15-8L8은 산업용 문의 안전성과 효율성을 높이기 위해 설계된 첨단 안전 장치입니다.이 장비는 뛰어난 빛 저항력을 가진 강력한 활성 적외선 센서를 갖추고 있습니다., 다양한 조명 조건에서 신뢰할 수있는 성능을 보장합니다. 8 미터까지의 인상적인 탐지 범위와 빠른 반응 시간,이 센서는 다양한 산업용의 안전 모니터링에 필수적입니다., 이는 작업장 안전에 귀중한 자산이 됩니다.

• 원칙: 보통 발사자와 수신기로 구성 되어 빛의 커튼 시스템을 형성 한다. 발사자는 평행 적외선 빔을 일련 으로 방출 하고, 수신기는 이 빔을 수신 한다.빛의 커튼이 물체에 의해 차단되면, 수신기는 빛 신호의 변화를 감지합니다.
• 산업용 문이 부러지는 것을 방지하기 위해: 산업용 문 시나리오에서 (공장에서 큰 롤링 도어, 차고 도어 등), 물체 (인력, 차량, 물품 등) 이 부러지는 경우) 가 내려가는 과정이나 닫는 과정에서 문 아래로 들어갑니다., 빛 커튼 센서는 그것을 빠르게 감지하고 제어 시스템에 신호를 보내어 문을 닫는 것을 막거나 문을 열기를 되돌릴 수 있습니다.따라서 문이 물체를 꺾고 손상을 입거나 안전 사고를 유발하는 것을 방지합니다..

• 블랭킹 기능은 빔이 위에서 아래로 순차적으로 차단되면 릴레가 작동하지 않고 정상적인 문 닫기로 간주됩니다.닫는 과정에서 문 밑에 있는 빔이 막히면, 릴레이 신호가 출력됩니다.
• 생산 효율성과 유연성을 향상시킵니다. 안전을 희생하지 않고 불필요한 종료로 이어질 상황을 피할 수 있습니다.산업 프로세스가 보다 원활하게 진행될 수 있도록.

중요 한 교훈

백화 광 커튼은 전체 커튼에 영향을 미치지 않고 감지 필드의 특정 부분을 비활성화하거나 "백화" 할 수 있도록 허용하는 특수 안전 장치입니다.이 특징은 기계 또는 생산 과정이 정기적으로 빛 커튼의 필드를 방해하는 환경에서 필수적입니다.이 영역을 선택적으로 텅 비어 놓음으로써, 빛 커튼은 텅 비지 않은 섹션에서 예상치 못한 중단을 감지함으로써 보호를 유지합니다.불필요한 정지나 거짓 경보 없이 안전성 확보이 기능은 특히 유연성과 안전성이 중요한 복잡한 자동화 환경에서 유용합니다.

기술 특성 및 이점

• 원활한 시스템 통합: 다양한 문 제어 시스템과 손쉽게 통합되도록 설계되어 호환성과 원활한 작동을 보장합니다.
• 적응 할 수 있는 설치: 문 가장자리에 직접 설치하기에 적합하며 다양한 문 구성과 설치 시나리오를 수용 할 수있는 유연성을 제공합니다.
• 커스터마이징 가능한 길이: 2m 및 2.5m와 같은 다양한 길이로 제공되며, 특정 설치 요구 사항을 충족하도록 사용자 정의 할 수 있습니다.
• 콤팩트 하고 효율적 인 설계: CL15-8L8 모델은 자동 문과 게이트를 위해 특별히 설계된 컴팩트한 라이트 커튼으로 최소한의 발자국을 가진 신뢰할 수있는 안전 조치를 제공합니다.
• 광범위한 적용 범위: 고속 문, 구간 문, 롤링 문, 수직 폐쇄 망원경 문 및 화물 엘리베이터에 이상적입니다. 다양한 산업 환경에서 다양성을 보여줍니다.
• 정확 한 탐지 능력: 투어 빔 기술을 사용하여 개인이나 물체의 존재를 정확하게 감지하여 사고를 예방하고 신속한 문 작동 신호를 보장합니다.
• 유연한 출력 옵션: 여러 출력 방법 (NO/NC 및 COM) 을 제공하여 다양한 문 제어 시스템과의 통합에 대한 유연성을 향상시킵니다.
• 에너지 효율성: DC12V에서 20mA 이하의 낮은 전류 소비를 특징으로하며 DC12-24V의 작업 전압 범위 내에서 작동하여 에너지 효율적인 성능을 보장합니다.
• 단순화 된 배선: 방출기와 수신기 사이 의 동기화 전선 의 필요성 을 없애고, 현장 의 배선 을 간소화 하고, 재료 비용 을 줄여 준다. 동기화 신호 는 적외선 빔 에 내장 되어 있다,회로판 논리를 통해 동기화를 보장합니다.
• 기술 지원 및 서비스: 광범위한 기술 지원 및 서비스 옵션이 제공됩니다.모든 문제가 신속히 해결되고 고객이 설치 및 유지보수를 위해 필요한 지원을 받는 것을 보장합니다..

커스터마이징 가능한 길이와 강력한 기술 지원을 강조함으로써 CL15-8L8 라이트 커튼은 다양한 산업 환경에 대한 다재다능하고 신뢰할 수있는 안전 솔루션으로 자리 잡습니다.

기술 사양

설치 지침

단계 1: 커버 를 제거 하고 와이어 를 연결 하십시오

1. 분리 커버: 센서의 위쪽과 아래쪽 커버를 조심스럽게 제거하십시오.
2. 유선 연결: 필요한 와이어 연결을 설정 하 고 지정 된 포트를 통해 스레드 끝을 경로.

단계 2: 위치 및 구멍을 표시

1. 정렬: 송신기와 수신기를 평행하게 정렬하여 올바른 설치 위치를 결정합니다.
2. 표기: 정확 한 드릴링 을 위해 벽 에 구멍 위치 를 정확하게 표시 합니다.

3단계: 뚫고 고쳐라

1. 뚫기: 표시 된 위치에서 구멍을 만들기 위해 타격 드릴을 사용하십시오.
2. 안전: 뚫린 구멍에 벽 플러그를 삽입하고 나사로 고정합니다.

단계 4: 송신기와 수신기를 장착합니다.

1. 장착: 송신기와 수신기를 M3 * 25 나사를 사용하여 벽에 고정합니다.
2. 전원 연결: 전원 공급을 연결하고 센서의 정렬을 테스트합니다.
3. 조정: 필요하다면 알루미늄 튜브 를 회전 시키면서 각도를 조절 한다.

단계 5: 커버를 교체하고 최종 테스트

1. 커버 다시 붙여: M2 * 8 나사기로 상단 및 하단 커버를 다시 고정합니다.
2. 마지막 시험: 센서의 적절한 기능을 보장하기 위해 포괄적인 테스트를 수행합니다.

직장 안전 을 강화 하라

이 첨단 센서는 강력한 보안 기능을 제공합니다.8m 탐지 범위를 포함하여, 유연한 설치 옵션, 그리고 정확한 감지 기능. 그것은 다양한 문 제어 시스템과 원활하게 통합,산업 환경에서의 안전성 향상을 위한 신뢰할 수 있는 선택으로CL15-8L8 라이트 커튼의 품질과 성능에 신뢰하여 최적의 안전과 마음의 평화를 제공합니다.

회사 개요

Shenzhen Jutai Comm Co., Ltd는 강력한 R&D 능력과 산업용 혁신적인 안전 솔루션으로 유명한 업계의 대표 기업입니다.우리의 헌신적인 팀은 최고 수준의 안전과 효율성을 충족하는 제품을 개발하는 데 집중합니다.. 우리는 각 제품이 최적의 성능을 위해 맞춤형 솔루션을 제공, 고객의 고유 한 요구를 충족합니다.맞춤형 안전 솔루션.
