맞춤형 백링 안전 라이트 커튼 1.5m 길이 8m 범위 IP67 -30 °C 작동
제품 상세 정보
| IP 등급 | IP67 | 감지거리 | 8m |
|---|---|---|---|
| 재료 | 알루미늄 합금 | 특징 | 부식 방지 |
| 공급 전압 | DC12-24v | 작동 온도 | -20 ~ 60 ℃ |
| 작동 전류 | <50ma> | 산출 | 아니오/Nc, COM |
| 작동 전류 | <20mA@DC12V | 사양 | 150*2.1*1.5cm |
| 강조하다 | 8m 범위 차단 안전 빛 커튼,맞춤형 백링 안전 라이트 커튼,IP67 백화 안전 조명 커튼 |
||
제품 설명
맞춤형 백링 안전 라이트 커튼 1.5m 길이 8m 범위 IP67 -30 °C 작동
제품 개요
제품 PDF 다운로드
CL15-8L8 적외선 안전 빛 커튼 센서 공업 문에 대한 비공식 기능, 까다로운 환경에서 신뢰할 수있는 안전 보호를 위해 설계되었습니다.
작동 방식
비어있는 모드
- 안전 빛 커튼은 문 틈 내부에 설치됩니다
- 문이 정상적으로 닫히면, 빛 빔은 위에서 아래로 순서대로 차단됩니다
- 이 순차적인 차단은 정상적인 문을 닫는 동작으로 인식됩니다
- 물체가 아래로 지나가면 닫는 동안 빛 빔을 차단하면 문이 열립니다.
정상 모드
- 문 내부와 외부에 설치
- 문이 닫혀 있을 때 빛이 통과되지 않습니다.
- 모든 빛 빔 차단 즉시 문 열기 신호를 유발
주요 이점
- 냉장고 문 및 습한 환경에 적합합니다: -25 °C 작동
- 동시 유선 제어 상자가 필요하지 않습니다.
- 빠른 반응 속도: 0.03초
- 태양광과 전자기 간섭에 저항합니다.
- 사용자 정의 지원 가능
기술 사양
| 모델 | CL15-8L8 |
|---|---|
| 기술 | 강한 빛 저항을 가진 활성 적외선 센서 |
| 탐지 범위 | 최대 8m |
| 반응 시간 | 빠르고 신뢰할 수 있습니다. |
| 작동 전류 | DC12V에서 <20mA |
| 작동 전압 | DC12-24V |
| 출력 방법 | NO/NC 및 COM |
| 신청서 | 초고속 문, 구간 문, 롤링 문, 수직 폐쇄 망원경 문, 화물 승강장 |
| 보호 높이 | 최대 1225mm (숨기기 모드), 1305mm (정상적인 모드) |
| 작동 온도 | -25 ~ +70°C |
| 보호 수준 | IP67 |
| 껍질 물질 | 알루미늄 합금 |
설치 지침
단계 1: 커버 를 제거 하고 와이어 를 연결 하십시오
- 분리 커버: 부드럽게 센서의 상위 및 하단의 커버를 제거
- 와이어 연결: 필요한 와이어 연결 및 지정 된 포트를 통해 끝 스레드
단계 2: 위치 및 구멍을 표시
- 정렬: 정확한 설치 위치를 결정하기 위해 송신기와 수신기를 병렬로 정렬하십시오.
- 표기: 정밀 도출을 위해 벽에 구멍 위치를 정확하게 표시
3단계: 뚫고 고쳐라
- 뚫기: 표기 된 위치 에서 구멍 을 뚫기 위해 타격 뚫기 를 사용 한다
- 고정: 구멍 에 벽 플러그 를 넣고 나사 로 고정
단계 4: 송신기와 수신기를 장착합니다.
- 장착: M3 * 25 나사를 사용하여 송신기와 수신기를 벽에 고정
- 전원 연결: 전원 공급을 연결하고 센서의 정렬을 테스트
- 조정: 필요 한 경우 알루미늄 튜브 를 회전 시키면서 각도 를 조정 한다. 한 번 정렬 되면 회전 하는 나사 를 단단 히 꽉 잡아
단계 5: 커버를 교체하고 최종 테스트
- 다시 연결 커버: M2 * 8 나사를 사용하여 상단 및 하단 커버를 다시 연결
- 최종 테스트: 센서의 적절한 기능을 보장하기 위해 포괄적인 테스트를 수행합니다.

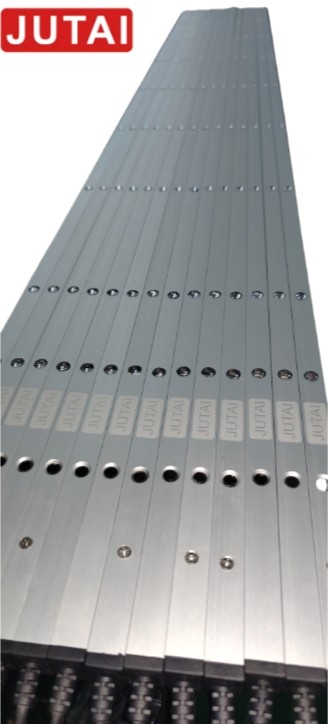

제품 이미지
