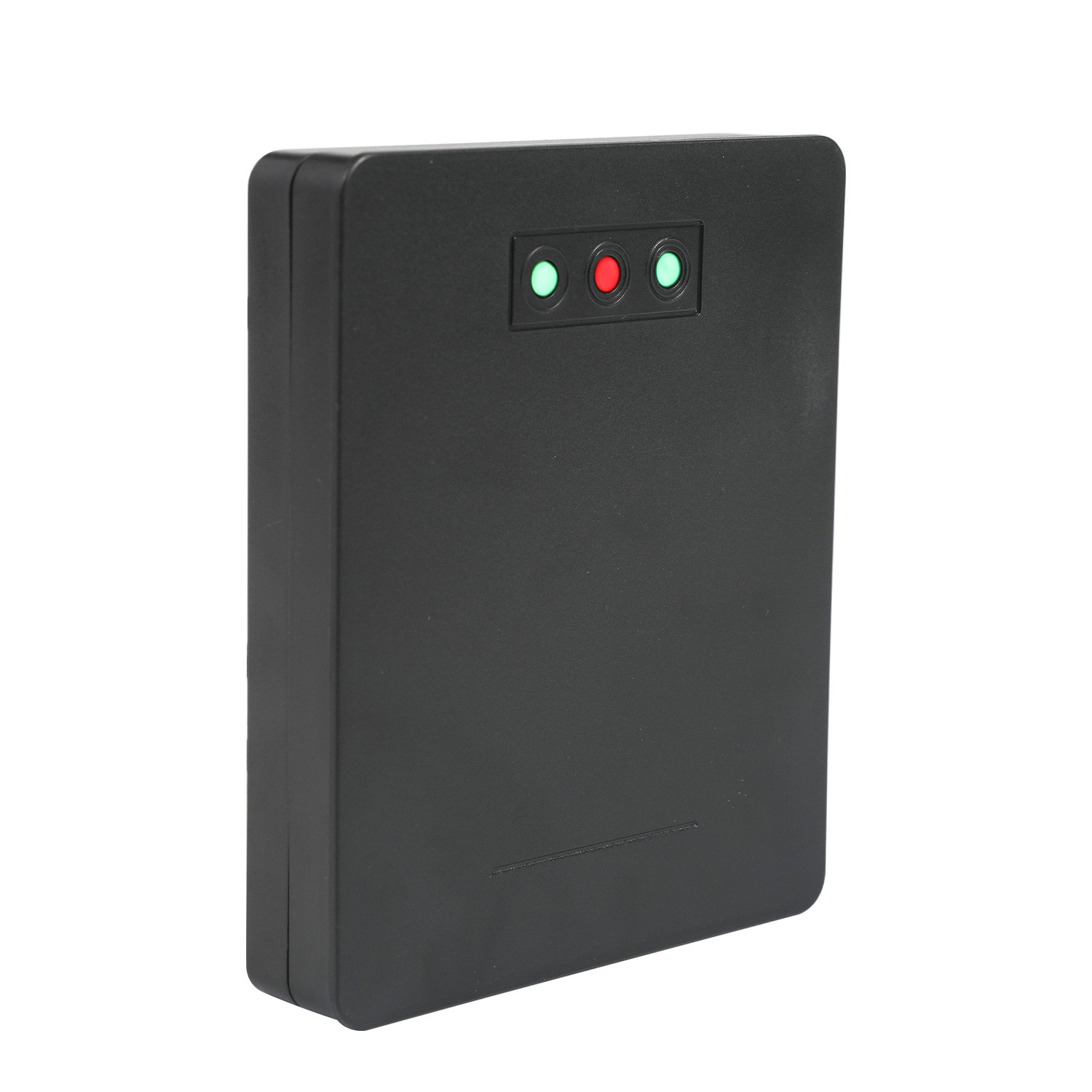

RD24-6M 주차장 안티 스래싱 장벽 게이트 레이더 센서

원래 장소	중국
브랜드 이름	JUTAI
인증	CE, FCC
모델 번호	RD24-6M
최소 주문 수량	1
가격	negotiable
포장 세부 사항	만화
배달 시간	5~8일
지불 조건	T/T, L/C, D/A, D/P, 서부 동맹, Paypal, MoneyGram, Alipay
공급 능력	달 당 1000 PC

무료샘플과 쿠폰을 위해 나와 연락하세요.

WhatsApp:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

제품 상세 정보

동작 주파수	24.150GHz	입력 전압	10-24VDC
중계 접촉점	1A@24VDC/AC	릴레이 제어 시간	1-6초 조정 가능
작동 온도	-40C~+70C	방수성	IP67
탐지 범위	1-6m	사양	11.89.82.6cm
강조하다	RD24-6M 배리어 게이트 레이더 센서 , 주차장 장벽 게이트 레이더 센서 , 반 충돌 장벽 게이트 레이더 센서

메시지를 남겨주세요

제품 설명

RD24-6M 주차장 안티 스래싱 장벽 게이트 레이더 센서 0

장벽 레이더 센서 제품 설명

장벽 레이더 센서는 자동 접근 제어 시스템에서 차량의 존재와 움직임을 감지하여 장벽 게이트의 원활한 작동을 보장하는 첨단 장치입니다.

주요 특징:

정확 한 탐지: 차량을 정확하게 탐지하여 필요에 따라 장벽 게이트를 적시에 활성화합니다.
기상 저항성: 비, 눈, 안개, 밝은 햇빛 등 다양한 기상 조건에서 안정적으로 작동합니다.
비접촉 감지: 접촉 없는 검출을 통해 센서와 차량의 손상 위험을 최소화합니다.
사용자 정의 가능한 범위: 탐지 범위는 작은 주차장에서 큰 산업 구역에 이르기까지 특정 위치 요구에 맞게 조정 할 수 있습니다.
실시간 모니터링: 차량의 움직임을 지속적으로 모니터링하고 효율적인 교통 흐름을 위해 실시간으로 장벽 작업을 조정합니다.
거짓 경보 를 줄이는 것: 환경적 요인에 의해 발생하는 거짓 경보에 덜 취약하여 신뢰성을 향상시킵니다.
신속 한 반응: 빠른 반응 시간을 제공하여 장벽 게이트를 빠르게 열고 닫을 수 있으며 차량 대기 시간을 줄입니다.
통합: 중앙 집중식 제어 및 관리를 위해 기존 액세스 제어 시스템과 원활하게 통합됩니다.
강화 된 안전: 신뢰성 있는 차량 탐지가 무단 접근을 방지하고 전반적인 보안 조치를 강화합니다.
비용 효율성: 내구성 및 낮은 유지보수 요구 사항으로 인해 장기적으로 비용 절감을 제공합니다.
교통 흐름 개선: 차량 관리를 최적화하여 교통 혼잡을 줄이고 다양한 환경에서 교통 흐름을 개선합니다.
다양성: 다양한 유형의 장벽 게이트와 호환되며 다양한 응용 프로그램에 적응력을 보장합니다.

설치 단계:

전원 어댑터를 선택: 독립적인 전원 공급을 위해 9 - 24VDC 1A 출력 전력 어댑터를 선택합니다.
브레이크 컨트롤러의 전원 공급: 브레이크 컨트롤러를 전원 공급 장치로 사용할 때 출력 전류가 200mA 이하가 아닌지 확인하십시오.
설치 높이: 차선에서, 레이더 센터와 땅 사이의 최적의 높이는 50 ~ 60cm입니다.
울타리로부터의 거리: 레이더의 중심과 울타리 기둥 사이의 거리는 (팔각각 울타리) 는 25cm 미만, 직각 울타리에서는 30cm 미만이어야 합니다.
설치 방향: 레이더는 수평 평면에 수직으로 설치되어 단단히 고정되어야 합니다.
탐지 범위 표면: 탐지 범위 내의 바닥은 장애물 없이 평평해야 합니다. 지나가는 차량과 레이더 사이의 각이 30도 이상이면,차량을 안내하기 위해 도로 장벽을 설치.

배선 정의:

색상	기능
빨간색	전원 입력 +12VDC
검은색	전원 입력 GND
노란색	버튼 입력 포트를 설정
흰색	입력 GND
오렌지	평상시 열리는 릴레 NC
갈색	NC
파란색	평상시 개방된 리레 COM
녹색	평상시 열리는 릴레이 NO

표시등 및 기능 메뉴:

빨간 LED 메뉴 설정 기능 체크 테이블:

메뉴	설정 함수	기본값 (공장)
1	탐지 거리: 1 ~ 6 미터	3미터
2	감수성: 1 - 낮은, 2 - 중간, 3 - 높은 (공장 기본값 6)	2
3	게이트 폐쇄 속도: 1 - 6는 2 - 12 초에 해당합니다.	6초
4	사람과 자동차의 분리: 1 - 구별하지 마십시오, 2 - 구별	2
5	릴레이 출력 지연: 0 ~ 6 초 또는 1 ~ 6 맥박	0
6	설정: 1 - 직선 막대, 2 - 울타리 막대, 3 - 플러스 신호 출력	1

LED 표시등 (3 pcs RED LED):

함수 메뉴	1	2	3
메뉴1	ON	오프	오프
메뉴2	오프	ON	오프
메뉴3	오프	오프	ON
메뉴4	ON	오프	ON
메뉴5	오프	ON	ON
메뉴6	ON	ON	ON

메뉴1 탐지 거리 내용의 세부 사항 (녹색 LED):

메뉴1	1	2	3
1미터	ON	오프	오프
1.5미터	플래시	오프	오프
2미터	오프	ON	오프
2.5미터	오프	플래시	오프
3미터	오프	오프	ON
3.5미터	오프	오프	플래시
4미터	ON	오프	ON
4.5미터	플래시	오프	플래시
5미터	오프	ON	ON
5.5미터	오프	플래시	플래시
6미터	ON	ON	ON

메뉴2 감수성 내용 (녹색 LED):

메뉴2	1	2	3
감수성이 낮습니다.	ON	오프	오프
중간 감수성	오프	ON	오프
높은 감수성	오프	오프	ON
공장의 기본값	플래시	플래시	플래시

메뉴3 닫기 속도의 세부 사항 (녹색 LED):

메뉴3	1	2	3
2초	ON	오프	오프
3초	플래시	오프	오프
4초	오프	ON	오프
5초	오프	플래시	오프
6초	오프	오프	ON
7초	오프	오프	플래시
8초	ON	오프	ON
9초	플래시	오프	플래시
10초	오프	ON	ON
11초	오프	플래시	플래시
12초	ON	ON	ON

메뉴4 사람 및 자동차 구별 내용 세부 사항 (녹색 LED):

메뉴4	1	2	3
구분하지 않습니다	ON	오프	오프
구별	오프	ON	오프

메뉴5 릴레이 내용의 세부 정보 (녹색 LED):

메뉴5	1	2	3
생계 생산	오프	오프	오프
1초 (펄스 모드)	ON	오프	오프
2초 (펄스 모드)	오프	ON	오프
3초 (펄스 모드)	오프	오프	ON
4초 (펄스 모드)	ON	오프	ON
5초 (펄스 모드)	오프	ON	ON
6초 (펄스 모드)	ON	ON	ON

메뉴6 장벽 게이트 또는 기능 내용 (녹색 LED):

메뉴6	1	2	3
직지대 게이트	ON	오프	오프
울타리 기둥 게이트	오프	ON	오프
맥박 수	오프	오프	ON

레이더 파라미터 설정 및 저장:

메뉴를 입력합니다: 원하는 메뉴 번호가 선택 될 때까지 함수 키를 누르고 누르고, 그 다음 키를 풀십시오. 대응 매개 변수 녹색 빛이 켜집니다.
매개 변수를 변경: 현재 매개 변수를 변경하려면 함수 키를 클릭합니다.
매개 변수를 저장: 빨간색 표시등 1, 2, 3가 동시에 깜박일 때까지 기능 키를 누르고 유지하다가 풀십시오. 매개 변수가 변경되고 저장됩니다.

빠른 설정 (일부 설정해야 합니다):

직선 구간 적용 설정 (2단계):
- 1단계: 적용 장면을 직선 막대 모드로 설정합니다 (메뉴6).
- 2단계: 탐지 거리를 설정합니다 (메뉴1).
울타리 경로 적용 설정 (3 단계):
- 1단계: 응용 시나리오를 울타리 모드로 설정합니다 (메뉴6).
- 2단계: 탐지 거리를 설정합니다 (메뉴1).
- 단계 3: 게이트 닫기 속도를 설정 (정확 1초) (메뉴3)
트리거 모드 애플리케이션 설정 (3단계):
- 1단계: 애플리케이션 시나리오를 트리거 모드로 설정합니다 (메뉴6).
- 2단계: 탐지 거리를 설정합니다 (메뉴1).
- 단계 3: 응답 출력 메소드 (메뉴5) 를 설정합니다.

레이더 탐지 장치 설정을 최적화 (설정 항목을 선택):

감수성 설정: 전기차의 경우 중간에 또는 낮게 설정하고, 보행자 통로의 경우 중간에 또는 높게 설정합니다.다른 하나는 높거나 낮습니다.
보행자와 차량을 구분하는 설정: 필요 없는 상황에서는 "보행자와 차량을 구분하지 않는다"를 설정하는 것이 강력합니다. 전기차 통로 또는 보행자 통로에서는 이 설정을 사용해야 합니다.그렇지 않으면, "보행자와 차량을 구분한다"를 설정하여 차량이 아닌 사람이 지나가면서 발생한 게이트 닫기 사고를 방지합니다.
릴레이 출력 지연: 트리거 모드에서 지연이 0로 설정되면 차량 현존 출력, 그렇지 않으면 펄스 출력이며 펄스 출력 시간 범위는 1~6초입니다.

현장 디버깅:

직선 전구 경로 모드: 브레이크 바 레버가 들어선 후 손바닥으로 가까운 거리에서 레이더를 작동 하 고, 게이트는 자동으로 출발 후 닫을 것입니다. 설정 된 감지 거리에,브레이크 레버는 인체가 브레이크 레버에 접근할 때 반사됩니다., 그리고 브레이크 레버는 자동으로 브레이크 레버에서 멀리 떨어져 있을 때 장소에 닫을 수 있습니다. (고속 게이트의 폐쇄 게이트 속도 매개 변수를 변경하는 데 사용됩니다.그리고 레이더의 반응 속도는 조절할 수 있습니다.).
울타리 경로 모드: 원격 제어 게이트가 반복적으로 열리고 닫히면 울타리가 레이더를 작동시키지 않습니다. 완료 된 후 위에서 언급 한 직선 폴 레인과 동일한 방식으로 테스트하십시오.(이 위의 링크 중 어느 하나의 레이더가 울타리 자체에 의해 활성화되면부문 12 "일반적인 문제 해결" 제1조에 따라 삭제하시기 바랍니다.
트리거 모드: 직선 롤 레인 모드의 디버깅 방법을 참조하십시오.

일반 문제 해결:

울타리 에 의해 발사 된 레이더: 레이더와 울타리의 중심 사이의 거리가 설치 요구 사항에 부합하는지 확인하고 레이더 설치 표면이 울타리 기둥에 수직인지 확인하십시오.설치 위치를 조정하거나 울타리 근처에 레이더 측면에 2 - 4mm 간격을 추가설정 된 개척 속도가 실제 닫기 속도보다 크지 않도록하십시오. 사람과 차량의 구분이 있는지 확인하십시오."사람과 차량을 구분하지 않는다"로 설정하고 감수성을 한 단계 낮춰.
레이더 출력 재설정되지 않았습니다: 설정된 거리가 차선보다 크거나, 지상에서 외계 물체가 감지되거나, 레이더가 수직으로 설치되지 않은 경우메뉴 2를 입력하고 3 녹색 빛이 동시에 깜박이는 때까지 선택, 그 다음 "래더 초기화"를 수행하기 위해 기능 키를 오래 누르십시오. 초기화 후 다시 켜십시오.
항상 켜고 있는 세 개의 빛: 레이더 초기화가 실패하고 반복적인 재시작 후에도 작동하지 않으면 공장으로 돌아와 검사하십시오.
초록색 신호 1번과 3번 깜빡이는: 레이더가 닫는 상태에서 게이트가 작동한다고 판단하거나 X 빔의 가장자리에 반사 신호가 있고 레이더가 울타리인지 차량인지 구별 할 수 없을 때,게이트가 열리거나 신호가 사라지고 차량이 지나지 않으면 게이트 열기가 지연됩니다.이 안전 메커니즘은 자동차의 뒷부분에 부딪히는 것을 방지하고 조작을 필요로하지 않습니다.

기술	마이크로파 도플러 레이더
작동 주파수	24.150 GHZ
입력 전압	10 - 24 VDC ±10%
탐지 모드	청원
작동 전류	< 150 MA
출력 전력 (EIRP)	<20dBM
릴레 펄스 모드	1 ~ 6s (조정 가능)
탐지 각 (평면)	0 - 28°
탐지각 (올림)	0~60°
탐지 범위	1~6M (3.3~19.7FT)
크기	1189826mm (0.390.320.09 FT)
작동 온도	-40°C ~ +70°C
감지 가능한 속도	20 ~ 90 ms
주거용 재료	ABS
릴레이 제어 시간	1 ~ 6s 조절 가능
보호 정도	IP65
