JUTAI 안전 비열 빛 장벽 2m 길이 접착제 채우기 IP67 -30°C

원래 장소	중국
브랜드 이름	JUTAI
인증	CE
모델 번호	CL20-8L8
최소 주문 수량	1
가격	negotiable
포장 세부 사항	만화
배달 시간	일이 5일부터 8일까지 일합니다
지불 조건	T/T,L/C,D/A,D/P,웨스턴 유니온,페이팔,,Alipay
공급 능력	달 당 1000개 부분

제품 상세 정보

IP 등급	IP67	감지거리	8m
재료	알루미늄 합금	특징	부식 방지
공급 전압	DC12-24v	작동 온도	-20 ~ 60 ℃
작동 전류	<50ma>	산출	아니오/Nc, COM
작동 전류	<20mA@DC12V	사양	2002.11.5cm
강조하다	IP67 백화 빛 장벽 , 안전성 2m 백화 빛 장벽 , 접착제 채우기 비열 빛 장벽

메시지를 남겨주세요

제품 설명

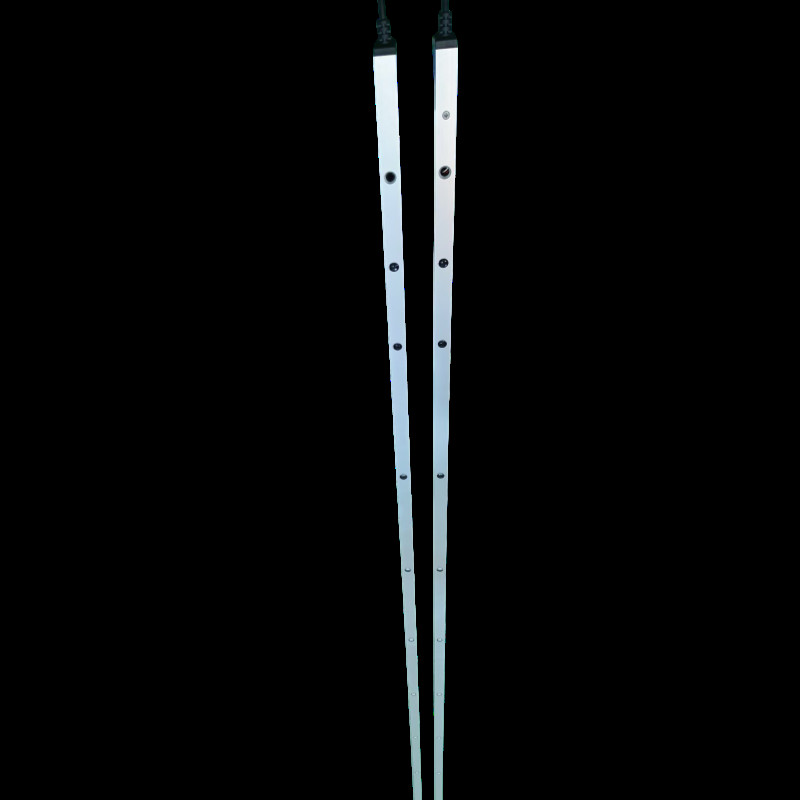

JUTAI 안전 블랭킹 라이트 배리어 2m 길이 접착 충진 IP67 -30°C

산업용 도어용 블랭킹 기능이 있는 CL20-8L8 적외선 안전 라이트 커튼 센서

제품 소개

JUTAI 안전 라이트 커튼 CL20-8L8은 송신기와 수신기 사이에 빛줄기를 생성하여 보호막을 형성합니다. 물체나 사람이 그리드 영역에 진입하면 빛줄기가 차단되어 안전 시스템이 즉시 적절한 조치를 취하도록 트리거합니다. 일반적으로 문, 자동문, 리프팅 장비 등 장치의 중요 지점에 설치되어 잠재적인 압착 위험을 신속하게 감지합니다. 산업 및 상업 환경에서 널리 사용되며, 특히 높은 안전 기준이 요구되는 상황에서 자동화 시스템의 필수 구성 요소입니다.

작동 모드

블랭킹 모드

안전 라이트 커튼은 문틈에 설치됩니다.
문이 정상적으로 닫힐 때, 빛줄기는 위에서 아래로 순차적으로 차단됩니다.
이 순차적 차단은 시스템에서 정상적인 문 닫힘 동작으로 인식됩니다.
문이 닫히는 동안 물체가 빛줄기를 막으면 문이 즉시 열립니다.

일반 모드

문의 안쪽과 바깥쪽에 설치됩니다.
문이 닫혀 있을 때 빛줄기가 통과하지 않습니다.
어떤 빛줄기가 차단되든 시스템은 즉시 문 열림 신호를 출력합니다.

주요 특징

송신기 및 수신기로 구성됩니다.
작동 범위 1-8미터
최대 보호 높이: 은폐 및 일반 모드 모두 1820mm
하우징 재질: 알루미늄 합금

제품 장점

냉장 보관 문 및 습한 환경에 적합 (-25°C 온도 범위)
동기식 와이어 제어 상자가 필요하지 않습니다.
빠른 응답 속도: 0.03초
햇빛 및 전자기 간섭에 강합니다.
맞춤 제작 지원 (수량)

기술 매개변수

매개변수	수신기	송신기
작동 전류	<20mA@DC12V	<65mA@DC12V
작동 전압	DC12-24V	DC12-24V
작동 범위	1-8m	1-8m
최대 보호 높이	1820mm (두 모드 모두)	1820mm (두 모드 모두)
출력	NO/NC, COM	-
LED 상태	빨간색 (물체 차단됨), 파란색 (차단되지 않음), 파란색 깜박임 (정렬 필요)	파란색 지속 (정상), 빨간색 빠르게 깜박임 (전압 문제)
광전 셀 수	8	8
작동 온도	-20°C ~ +60°C	-20°C ~ +60°C
보호 등급	IP67	IP67
하우징 재질	알루미늄 합금	알루미늄 합금

연결 다이어그램

와이어 색상	수신기	송신기
빨간색	DC12V-24V	DC12V-24V
녹색	GND에 연결	-
노란색	NO/NC (기본값 NO)	-
흰색	COM	-
검은색	GND	GND

전원 켜진 후 1분 이내에 녹색 와이어가 수신기의 GND에 5번 접촉하면 (빨간색 불이 깜박임), 노란색 와이어가 NC로 변경됩니다.

문제 해결 가이드

고장 증상	해결 방법
전원 켜진 후 느리게 깜박이는 불빛	송신기 및 수신기가 정렬되지 않았습니다. 정렬을 다시 조정하십시오.
빨간색 불이 빠르게 깜박임 (송신기 쪽)	송신기 쪽 전압이 9V 미만이거나 28V 초과입니다.
라이트 커튼 정상, 그러나 문에 끼임 방지 기능 없음	배선 오류
은폐 모드로 진입할 수 없음	1. 문 하강 중 빛샘 현상 2. 가장 아래쪽 빔 차단 3. 연속 차단을 위한 최소 거리 미달
