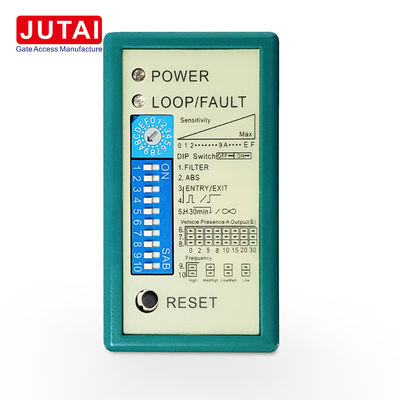

110-240V 단일 채널 붐 장벽 루프 센서 LD-100 차량 감지기

1. 소개:
   • 주차 장벽 게이트 루프 감지기는 주차 장벽 게이트를 위해 특별히 설계된 센서로 모든 유형의 차량을 효율적으로 식별하고 감지 할 수 있습니다.초대량 차량을 포함합니다., 트럭, 오토바이크, 그리고 더 많은, 자동 게이트 열고 닫는 것을 보장합니다.
2. 특징:
   • 단일 채널 차량 감지기
3. 장점:
   • 폭 넓은 감지 범위와 높은 감도: 15 ~ 2000μH의 감지 범위와 높은 감도와 함께 다양한 차량을 정확하게 감지하여 신뢰할 수있는 감지 성능을 보장합니다.
   • 자동 재설정 기능: 장애가 발생하면 센서가 자동으로 재설정되어 수동 개입의 필요성이 없어지고 시스템 안정성과 신뢰성이 향상됩니다.
   • 여러 탐지 레벨 선택: 0.008% DL/L에서 2.50% DL/L까지 16개의 선택 가능한 레벨을 통해, 특정 요구 사항에 따라 조정할 수 있습니다.각기 다른 응용 시나리오에 적합합니다.
   • 40000V 번개 보호: 강력한 40000V 번개 보호 장치로 장착되어 있으며, 번개 충돌로 인한 손상으로부터 센서를 효과적으로 보호합니다.
   • 광범위한 운영 환경 범위: 다양한 운영 환경에 적합하며, -40°C에서 +70°C까지의 온도 범위로, 혹독한 날씨에도 안정적인 작동을 보장합니다.

표시 및 스위치:

• 전력 LED: 빨간 전력 LED는 "전력 ON"을 나타냅니다.
• LED 검출:
  • 계속 켜져 있다: 차량을 감지하는 것을 나타냅니다.
  • 천천히 깜박이는 것: 루프가 단회로 되거나 루프가 끝나면 턴의 수가 충분하지 않다는 것을 나타냅니다.
  • 빠르게 깜박이는 것: 루프가 열렸거나 루프가 지나친 뒤 너무 많은 윙을 나타냅니다.
• 스위치 1 (트림팟), 감수성 선택:
  • 루프의 감수성은 "감수성"으로 표시된 트림팟으로 조정할 수 있습니다.사용자는 0이 가장 민감하고 "F"가 가장 민감한 것으로 삼각대를 회전하여 16 가지 다른 설정을 선택할 수 있습니다..
• 스위치2 (디프 스위치 설정):
  • DIP1 & DIP2 특수 기능 설정:
    • DIP1 ON: 출력은 2초 지연이 있습니다. (자동차 속도가 8km/h 이상이면 리레 출력이 없습니다.)
    • DIP2 ON: 특히 트레일러에 차량을 떠날 때 의도하지 않은 리레를 피하기 위해 민감도를 높입니다.
  • DIP3 & DIP 4 설정 릴레 B 출력:

    DIP 모드	리레 B 출력	루프 코일 상태
    오프 오프	차량이 움직일 때, 릴레이 B의 출력은 200m/s입니다.	리레 B 출력 타입_
    ON OFF	차량이 떠났을 때, 릴레이 B의 출력은 600m/s입니다.	릴레이 B는 현재 출력 될 것입니다. 릴레이 B 출력 유형은 없습니다.
    켜	루프를 테스트하는 데 사용할 수 있습니다. 루프가 고장 났다면 리레 B가 켜지고 고장이 해결되면 꺼집니다.

  • DIP 5 자동 재설정 설정:

    DIP 모드	현재 모드
    ON	차량은 영구적으로 존재 할 수 있습니다 (자동 재설정, 차량을 떠나거나 수동 재설정을 하지 않는 한)
    오프	정상 모드 (자동 재설정 30 분 후 차량의 존재, 오류 동작을 해결하는 데 사용됩니다. 권장되는 경우)

  • DIP6 & DIP7 & DIP8 설정 릴레 ADelay:

    DIP 모드	출력 지연
    오프 오프 오프	0초 출력
    오프 오프	2초 출력
    오프 오프	5초 출력
    ON ON OFF	8초 출력
    켜고 켜고	10초 출력
    ON 오프 ON	15초 출력
    켜 켜	20초 출력
    계속 계속	30초 출력

  • DIP9 및 DIP 10 설정 주파수 (40 K ~ 100 KHz):

    DIP 모드	빈도
    오프 오프	높은
    ON OFF	중간 - 높은
    켜	중간 - 낮은
    켜	낮은


    • 응용 프로그램에서 두 개 이상의 루프 감지기와 감지 루프가 설치되어 있는 경우 set one detector to high frequency and the other set to low frequency to minimize the effects of cross - talk between the two systems (The sensing loops and detectors should be positioned at least 2m apart).
• 리셋 버튼: 참고: 디프 스위치의 설정 변경이 이루어질 때마다 LD-100을 리셋해야합니다.

탐지 장치 위치 및 설치:

• 탐지기를 날씨에 저항하는 가구에 설치하십시오.
• 검출기는 감지 루프에 가능한 한 가까이 있어야 합니다.
• 탐지기는 항상 강한 자기장으로부터 멀리 설치되어야 합니다.
• 고전압 전선을 루프 감지 장치 근처에 놓지 마십시오.
• 진동하는 물체에 탐지기를 설치하지 마십시오.
• 제어 상자가 루프에서 10 미터 이내에 설치되면, 정상적인 전선을 사용하여 제어 상자를 루프에 연결할 수 있습니다. 10 미터 이상에는 2 코어 보호 케이블이 필요합니다.제어장치와 루프 사이의 거리는 30m를 초과하지 않습니다..

루프 설치:

• 회로 는 "빠르게 튼튼 해"는 검은색 에포시 화합물 이나 뜨거운 비투멘 마스틱 을 사용하여 도로 표면 과 섞어 씌워진다.
• 루프 둘레 및 실린더 번호:

  루프 둘레	실린더 번호
  3 - 4M	6
  4~6M	5
  6~10M	4
  10~20M	3
  20M - 위로	2

• 문제 해결:
  • 검출기가 작동하지 않으면 재설정을 누르십시오.
  • 적색 LED 표시기가 완전히 켜지지 않은 경우: 전원 공급을 확인합니다.
  • 녹색 LED 표시면:
    • 천천히 깜박이는 것: 아마도 루프가 단축되거나 회전하지 않아서
    • 더 빨리 깜빡이는 것: 아마도 루프가 열려 있거나 회전이 너무 많기 때문입니다.
  • 그렇지 않으면: 회전이 충분하지 않습니다: 주파수를 낮추십시오 (주파수가 여전히 너무 높다면 더 많은 회전을 추가해야합니다).
  • 그렇지 않으면: 너무 많은 회전: 더 높은 주파수 (주파수가 여전히 너무 낮다면 몇 회전을 제거해야합니다).

제품 매개 변수

스위치 2 (디프 스위치 설정)

1DIP 1 & DIP 2 특수 기능 설정

2DIP 3 & DIP 4 설정 릴레 B 출력

3. DIP 5 자동 재설정 설정

4. DIP 6 & DIP 7 & DIP 8 설정 릴레 A 지연

5. DIP 9 & DIP 10 설정 주파수 (40 K ~ 100 KHz).

루프 설치:

문제 촬영:
