CL20-8L 안전 백화 빛 커튼 센서 2000mm IP67 방수 8 적외선 빔
제품 상세 정보
| IP 등급 | IP67 | 감지거리 | 8m |
|---|---|---|---|
| 재료 | 알루미늄 합금 | 특징 | 부식 방지 |
| 공급 전압 | DC12-24v | 작동 온도 | -20 ~ 60 ℃ |
| 작동 전류 | <50ma> | 산출 | 아니오/Nc, COM |
| 작동 전류 | <20mA@DC12V | 사양 | 200*2.1*1.5cm |
| 강조하다 | ip67 백화광 커튼,안전 백화 빛 커튼 센서,2000mm 백화광 커튼 |
||
제품 설명

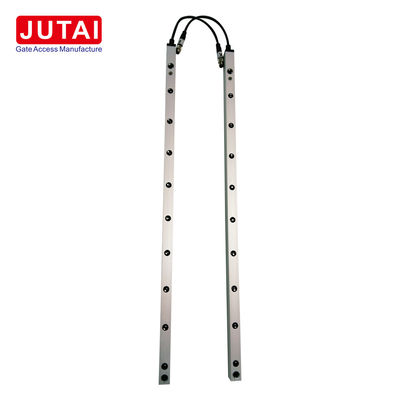

CL20-8L 안전 블랭킹 라이트 커튼 센서 2000mm IP67 방수 8개의 적외선 빔
블랭킹 기능이 있는 CL20-8L8 적외선 안전 라이트 커튼 센서 (산업용 도어용)
제품 개요
JUTAI 안전 라이트 커튼 CL20-8L8은 송신기와 수신기 사이에 광선 빔을 생성하여 보호막을 형성하는 방식으로 작동합니다. 물체나 사람이 그리드 영역에 진입하면 광선 빔이 차단되어 안전 시스템이 즉시 적절한 조치를 취하도록 트리거합니다. 일반적으로 문, 자동문, 리프팅 장비와 같은 장치의 중요한 지점에 설치되어 잠재적인 끼임 위험을 신속하게 감지할 수 있습니다. 산업 및 상업 환경에서 널리 사용되며, 특히 높은 안전 기준이 요구되는 상황에서 자동화 시스템의 필수적인 부분입니다.
블랭킹 모드
안전 라이트 커튼은 도어 틈새 내부에 설치됩니다. 문이 정상적으로 닫힐 때, 라이트 커튼의 광선 빔은 위에서 아래로 순차적으로 차단됩니다. 이 순차적인 차단은 시스템에서 정상적인 문 닫힘 동작으로 인식됩니다. 문이 닫히는 과정에서 물체가 아래를 통과하여 광선 빔을 차단하면, 문은 즉시 열립니다.
일반 모드
문 안쪽과 바깥쪽에 설치됩니다. 문이 닫혀 있을 때 광선 빔이 통과하지 않습니다. 이 모드에서는 라이트 커튼의 어떤 광선 빔이 차단되든 시스템은 즉시 문 열림 신호를 출력합니다.
주요 특징
- 송신기 및 수신기 포함
- 작동 범위 1-8미터
- 은폐 모델 및 일반 모드 모두에서 최대 보호 높이 1820mm
- 하우징 재질은 알루미늄 합금
제품 장점
- 온도 범위 -25°C의 냉장 보관 문 및 습한 환경에 적합
- 동기식 와이어 제어 상자가 필요하지 않음
- 0.03초의 빠른 응답 속도
- 햇빛 및 전자기 간섭에 강함
- 맞춤 설정 지원 (수량)
기술 사양
| 매개변수 | 수신기 | 송신기 |
|---|---|---|
| 작동 전류 | <20mA@DC12V | <65mA@DC12V |
| 작동 전압 | DC12-24V | DC12-24V |
| 작동 범위 | 1-8m | 1-8m |
| 최대 보호 높이 | 1820mm (은폐 모델), 1820mm (일반 모드) | 1820mm (은폐 모델), 1820mm (일반 모드) |
| 출력 | NO/NC,.COM | - |
| LED 상태 | 빨간색 불 (물체 차단됨), 파란색 불 (차단되지 않음), 파란색 불 깜박임 (전원 켜짐, 송신기 및 수신기 정렬되지 않음) | 파란색 불 지속 (정상), 빨간색 불 빠르게 깜박임 (전압 9V 미만, 28V 초과) |
| 광전 셀 수 | 8 | 8 |
| 작동 온도 | -20°C ~ +60°C | -20°C ~ +60°C |
| 보호 등급 | IP67 | IP67 |
| 하우징 재질 | 알루미늄 합금 | 알루미늄 합금 |

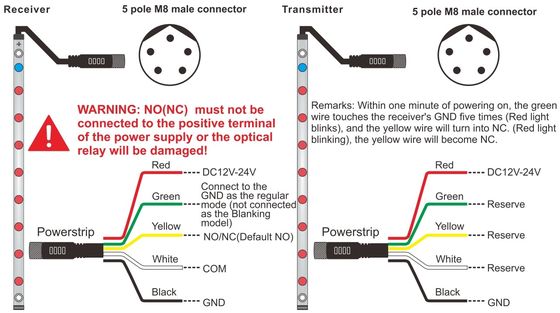

참고: 전원 켜짐 후 1분 이내에 녹색 선이 수신기의 GND에 5번 접촉하면 (빨간색 불 깜박임), 노란색 선은 NC로 변경됩니다.
문제 해결 가이드
| 문제 해결 | 고장 증상 | 해결책 |
|---|---|---|
| 전원 켜짐 후 느리게 깜박이는 불빛 | 송신기 및 수신기가 정렬되지 않음 | 정렬 재조정 |
| 빨간색 불 빠르게 깜박임 (송신기 끝) | 송신기 끝의 전압이 9V 미만이거나 28V 초과로 인해 빨간색 불이 깜박임 | 전압 확인 및 조정 |
| 라이트 커튼은 정상이나 문에 끼임 방지 동작 없음 | 배선 오류 | 배선 확인 및 수정 |
| 은폐 모드 진입 불가 | 1. 문이 내려오는 동안 빛샘이 발생하여 광선 빔이 불연속적으로 차단됨. 2. 가장 아래쪽 빔이 차단됨. 3. 하부 문 또는 장애물이 연속적인 차단에 필요한 최소 거리를 충족하지 못함. | 문제의 특정 원인 파악 및 해결 |
중요 안전 주의사항
- 연결 케이블을 고전압 또는 고전류 도체에서 멀리 떨어진 곳에 보관하십시오.
- 은폐에 사용되는 하부 문 또는 장애물이 연속적인 차단에 필요한 최소 거리를 충족하는지 확인하십시오.
- 먼지가 정상 작동에 영향을 미치지 않도록 송신기 및 수신기의 창을 마른 부드러운 천으로 닦으십시오.
- 라이트 커튼을 구부리거나 비틀지 마십시오.
- 햇빛 또는 기타 적외선 광원이 수신기에 직접 노출되는 것을 피하십시오.
- 적외선 렌즈 표면을 긁지 마십시오.
