CL20-16L 2000mm 16 빔 안전 비어 빛 커튼 센서 IP67 방수

원래 장소	중국
브랜드 이름	JUTAI
인증	CE
모델 번호	CL20-16L
최소 주문 수량	1
가격	negotiable
포장 세부 사항	만화
배달 시간	일이 5일부터 8일까지 일합니다
지불 조건	T/T,L/C,D/A,D/P,웨스턴 유니온,페이팔,,Alipay
공급 능력	달 당 1000개 부분

제품 상세 정보

IP 등급	IP67	감지거리	8m
적외선 빔 수	16개의 광속	특징	부식 방지
공급 전압	DC12-24v	작동 온도	-20 ~ 60 ℃
작동 전류	<50ma>	산출	아니오/Nc, COM
작동 전류	<20mA@DC12V	사양	2002.11.5cm
강조하다	ip67 백화광 커튼 , 2000mm 백화광 커튼 , 16 빔 안전 비어 빛 커튼

메시지를 남겨주세요

제품 설명

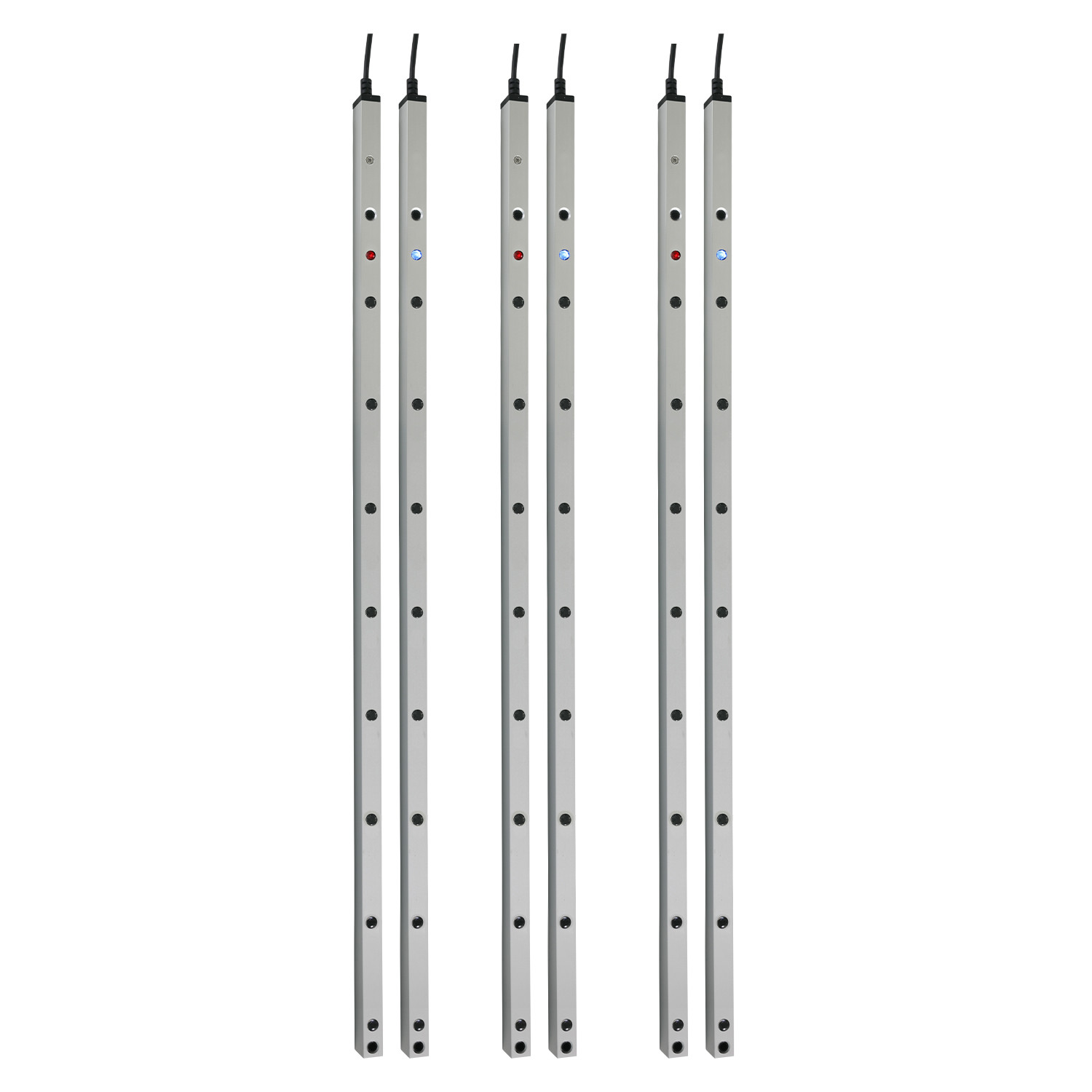

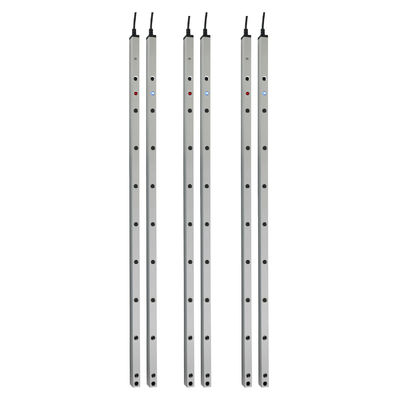

CL20-16L 2000mm 16빔 안전 블랭킹 라이트 커튼 센서 IP67 방수

CL20-16L 적외선 안전 라이트 커튼 센서, 산업용 도어용 블랭킹 기능 포함

제품 개요

JUTAI 안전 라이트 커튼 CL20-16L은 송신기와 수신기 사이에 광선 빔을 형성하여 보호 장벽을 만듭니다. 물체나 사람이 그리드 영역에 진입하면 광선 빔이 차단되어 안전 시스템이 즉시 활성화되어 적절한 조치를 실행합니다. 일반적으로 도어, 자동 도어, 리프팅 장비와 같은 기계의 중요한 지점에 설치되어 잠재적인 압착 위험을 즉시 감지할 수 있습니다. 이 제품은 산업 및 상업 환경에서 광범위하게 사용되며 높은 안전 수준이 필수적인 자동화 시스템의 중요한 요소 역할을 합니다.

작동 모드

블랭킹 모드

안전 라이트 커튼은 도어 틈새에 장착됩니다. 정상적인 도어 닫힘 중에 광선 빔은 위에서 아래로 순차적으로 차단됩니다. 시스템은 이러한 순차적 차단을 일반적인 도어 닫힘 작업으로 해석합니다. 그러나 도어가 닫히는 동안 물체가 아래로 통과하여 광선 빔을 막으면 도어가 즉시 열립니다.

일반 모드

도어의 내부 및 외부 측면에 도어가 닫힌 상태로 설치되면 광선 빔이 통과하지 않습니다. 이 구성에서는 커튼 내의 어떤 광선 빔이 차단되든 시스템은 즉시 도어 열림 신호를 생성합니다.

기술 사양

구성 요소:송신기 및 수신기로 구성
작동 범위:1 ~ 8미터
보호 높이:블랭킹 및 일반 모드 모두에서 최대 1820mm
하우징 재질:내구성과 환경 저항을 위한 알루미늄 합금 구조

주요 장점

환경 적응성:온도 범위가 -25°C까지 내려가는 냉장 보관 도어 및 습한 환경에 이상적
간편한 설치:설치 프로세스를 간소화하는 동기식 와이어 제어 상자 불필요
빠른 응답:사고 예방을 위한 0.03초의 빠른 응답 속도
간섭 저항:햇빛 및 전자기 간섭에 대한 우수한 저항성
맞춤 설정 옵션:특정 프로젝트 요구 사항을 충족하기 위한 수량 맞춤 설정 지원

기술 매개변수

매개변수	수신기	송신기
작동 전류	<20mA@DC12V	<65mA@DC12V
작동 전압	DC12-24V	DC12-24V
작동 범위	1-8m	1-8m
최대 보호 높이	1820mm (두 모드 모두)	1820mm (두 모드 모두)
출력	NO/NC, .COM	-
LED 상태	빨간색 표시등 (물체 차단됨), 파란색 표시등 (차단되지 않음), 파란색 표시등 깜박임 (전원 켜짐, 송신기 및 수신기 정렬되지 않음)	파란색 표시등 지속 (정상), 빨간색 표시등 빠르게 깜박임 (전압 9V 미만, 28V 초과)
광전 셀 수	8	8
작동 온도	-20°C ~ +60°C	-20°C ~ +60°C
보호 등급	IP67	IP67
하우징 재질	알루미늄 합금	알루미늄 합금

참고:전원 켜짐 후 1분 이내에 녹색 와이어가 수신기의 GND에 5번 접촉하면 (빨간색 표시등 깜박임), 노란색 와이어가 NC로 변경됩니다.

문제 해결 가이드

문제 해결	고장 증상	해결 방법
전원 켜짐 후 느리게 깜박이는 표시등	송신기 및 수신기가 정렬되지 않음	정렬 재조정
빨간색 표시등 빠르게 깜박임 (송신기 쪽)	송신기 쪽 전압이 9V 미만이거나 28V 초과	전압 확인 및 조정
라이트 커튼 정상, 그러나 도어에 안티 핀치 동작 없음	배선 오류	배선 확인 및 수정
은폐 모드 진입 불가	1. 도어 하강 중 광 누출로 인한 불연속적인 빔 차단 2. 가장 아래쪽 빔 차단 3. 하단 도어/장애물이 연속적인 차단을 위한 최소 거리를 충족하지 못함	특정 문제 식별 및 해결
