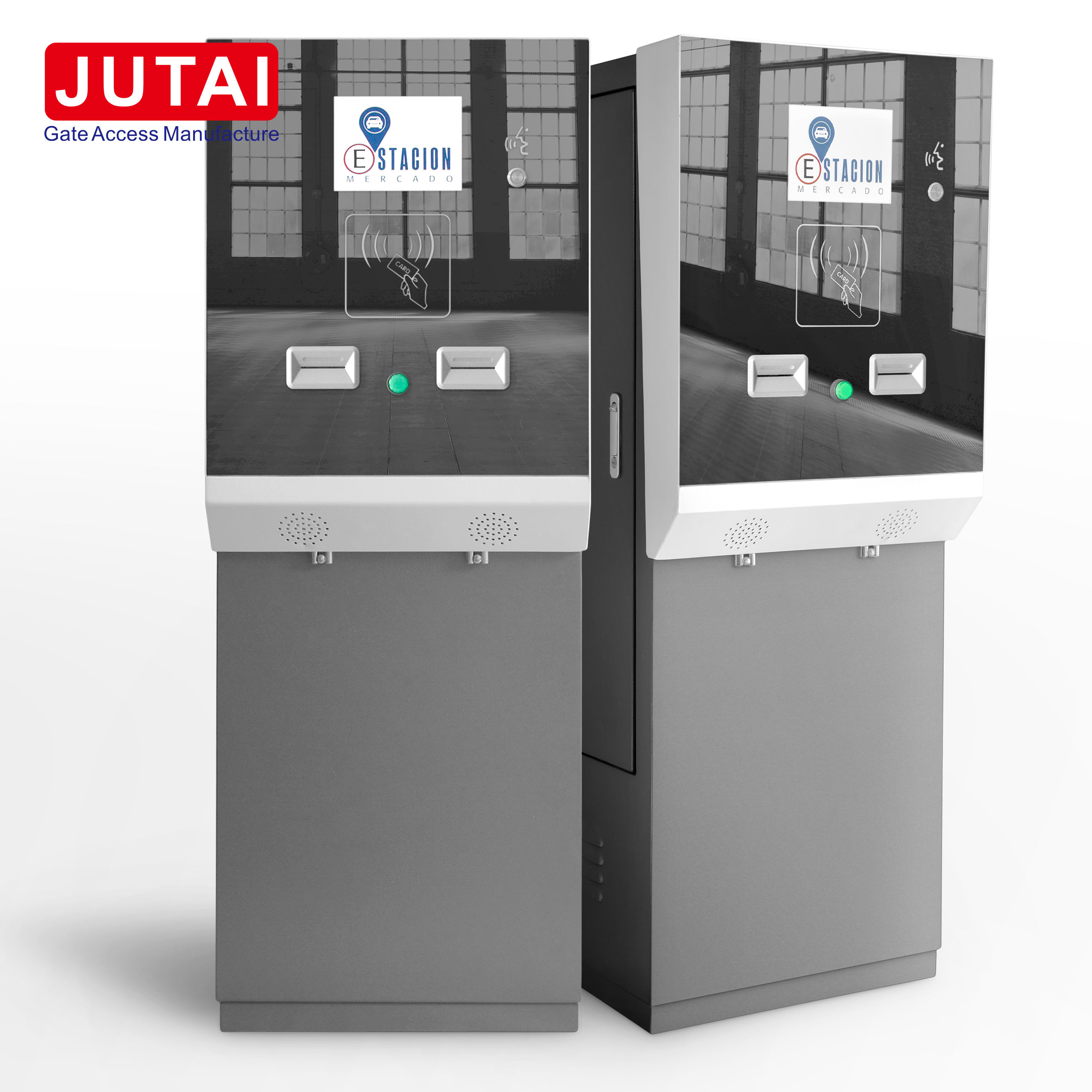

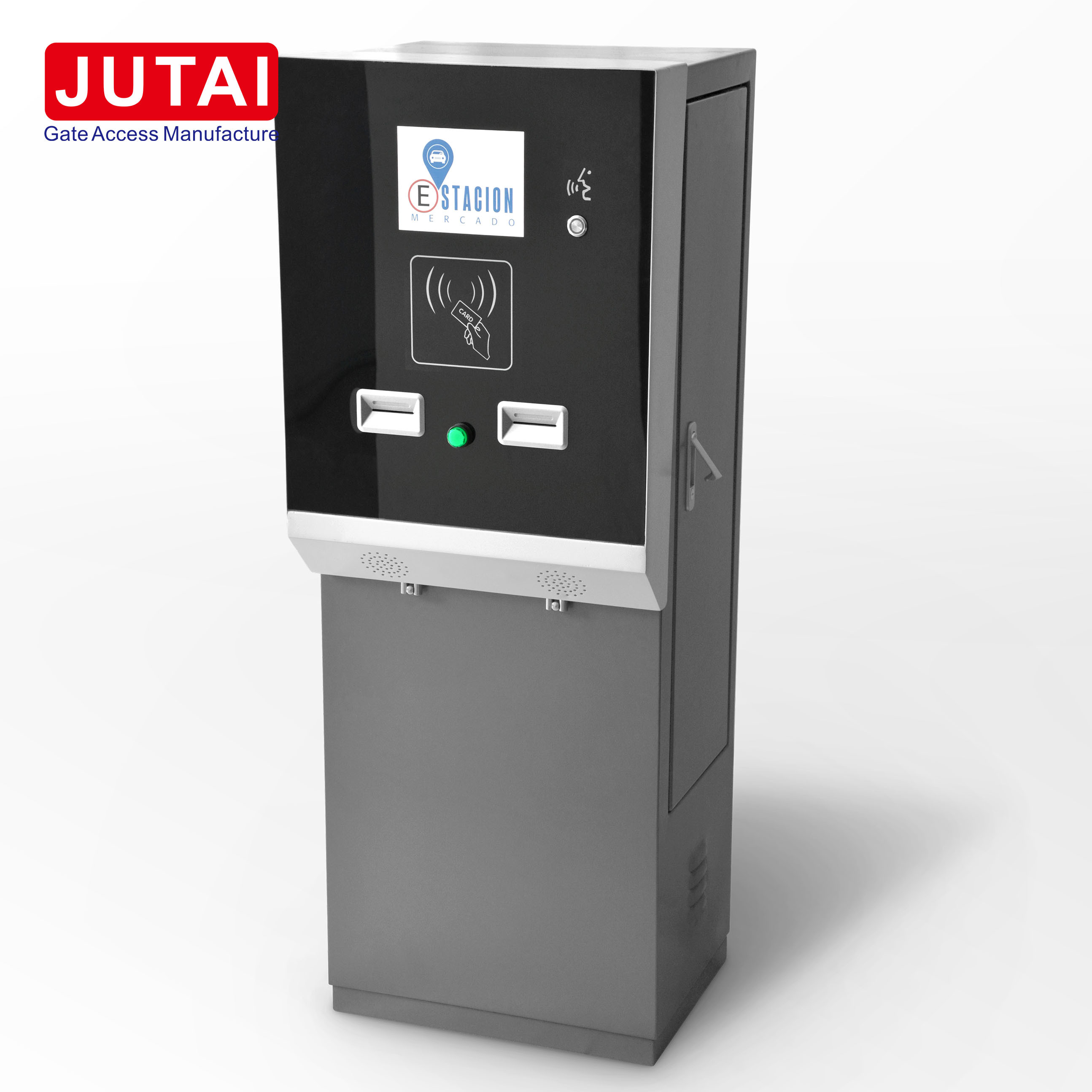

주차장 입출차 티켓 판매기 - 제품 설명

I. 제품 개요

II. 주요 특징

A. 사용자 친화적인 디자인

• 티켓 상자는 열 수 있는 전면 패널과 두 측면 패널이 있는 독특한 하우징 디자인을 갖추고 있어 내부 배선 및 유지 관리가 용이합니다.
• 조명이 들어오는 카드 슬롯과 함께 카드 발급 및 수집 버튼을 갖춘 전체 프로세스는 명확한 음성 안내와 직관적인 디스플레이 지침으로 안내되어 원활한 사용자 경험을 보장합니다.

B. 향상된 카드 처리 기능

• 입구에는 듀얼 카드 디스펜서가 설치되어 카드 보관 용량을 두 배로 늘리고 수동 카드 보충 빈도를 효과적으로 줄입니다. 이는 운전자의 작업량을 최소화할 뿐만 아니라 차량 진입 프로세스를 간소화합니다.
• 엑시트에는 듀얼 카드 콜렉터가 장착되어 있어 하나의 콜렉터에 장애가 발생해도 정상 작동이 중단되지 않는 중복 시스템을 제공합니다. 이러한 중복성은 카드 수집 문제로 인한 교통 정체 가능성을 크게 줄여줍니다.

C. 차량 감지 및 구별

• 통합형 듀얼 지면 센서 시스템은 오토바이와 소형 차량을 정확하게 구별하도록 설계되었습니다. 이를 통해 차량 유형에 따라 다양한 요금 계산을 구현할 수 있어 보다 유연하고 공정한 청구 시스템이 제공됩니다.

D. 비용 효율적인 커뮤니케이션

• 인터콤 버튼과 마이크가 내장된 티켓 박스는 전용 소프트웨어를 통해 LAN 인터콤 기능을 지원합니다. 이를 통해 추가 인터콤 설치가 필요 없어 전체 프로젝트 비용이 절감됩니다.

E. 게이트 상태 모니터링

• 게이트 피드백 인터페이스는 게이트 상태와 관리 소프트웨어의 주변 장치 연결을 실시간으로 시각적으로 표현합니다. 이를 통해 운영자는 항상 액세스 포인트를 완벽하게 제어하고 인식할 수 있습니다.

F. 산업 등급 내구성

• 극한의 조건을 견딜 수 있도록 설계된 티켓 박스는 -40°C ~ 85°C의 넓은 온도 범위 내에서 완벽하게 작동할 수 있습니다. 이는 안정적인 24/7 성능을 보장하므로 다양한 환경에 적합합니다.

G. 간편한 설치 및 연결성

• LAN 연결을 위한 RJ45 인터페이스를 갖춘 티켓 박스는 서버의 IP 주소가 구성되면 관리 소프트웨어와의 연결을 자동으로 설정할 수 있습니다. 이를 통해 설치 및 시운전 프로세스가 단순화되어 시간과 노력이 절약됩니다.

H. 상업적 가치 추가

• 핵심 주차 관리 기능 외에도 시스템은 상업 광고 기능도 제공합니다. 이는 타겟 광고 디스플레이를 통해 추가 수익 창출 기회를 제공합니다.

III. 제품사양

A. 하드웨어 사양

B. 결선방법 및 주의사항

1. 배선도: 매표소에 전원(110~220VAC)을 연결하고, RJ45 스위치와 컨트롤러를 통해 관리 컴퓨터와 네트워크로 연결됩니다. 제공된 다이어그램은 외부 장치 연결을 보여줍니다.
2. 배선상의 주의사항:
   • 매표소는 공장에서 미리 구성되어 있는 복잡한 내부 배선을 가지고 있기 때문에 외부 결선도를 따르는 것이 필수입니다.
   • 접지 유도 루프를 배선할 때 연선이 접지 감지 센서에 연결된 상태에서 연선 원리를 엄격하게 준수해야 합니다. 그렇지 않으면 차량 출입 감지가 부정확해질 수 있습니다.
   • 도면상의 결선 인터페이스 위치와 실제 장치의 위치가 다를 경우, 정확한 결선을 위해 실제 장치의 표시를 참조하십시오.

C. 제품 치수도

IV. 내부 구성요소 사양

가. 컨트롤러

1. 주요 특징:
   • 견고한 산업 등급 설계로 제작된 이 컨트롤러는 -40°C ~ 85°C의 온도 범위 내에서 안정적으로 작동할 수 있습니다. 시스템 충돌을 방지하고 중단 없는 작동을 보장하기 위해 감시 타이머가 장착되어 있습니다.
   • 고속 TCP/IP 인터페이스는 빠르고 효율적인 통신을 가능하게 하는 동시에 배선 프로세스를 단순화합니다.
   • DLL(Dynamic Link Library)을 제공하여 다양한 프로그래밍 언어로 쉽게 통합하고 함수를 호출할 수 있어 복잡한 기능의 구현을 용이하게 합니다.
   • 다양한 산업 요구 사항을 충족하고 다른 장치와의 원활한 연결을 보장하기 위해 여러 통신 인터페이스를 사용할 수 있습니다.
   • 3개의 조명 제어 출력을 통해 5~24V LED 조명을 효과적으로 관리할 수 있어 시각적 디스플레이와 사용자 안내가 향상됩니다.
   • 3개의 지상 유도 입력을 통해 실시간 차량 종류 감지가 가능하며, 감지된 차량 종류에 따라 정밀한 카드 발급 및 종이 티켓 인쇄가 가능합니다.
   • 다양한 작동 기능을 위한 3개의 버튼 입력이 제공되어 직관적인 사용자 상호 작용이 가능합니다.
   • 격리 기능을 갖춘 이중 게이트 제어로 두 개의 게이트를 동시에 독립적으로 제어할 수 있어 원활한 출입이 가능합니다.
   • 절연 입력이 포함된 듀얼 게이트 피드백을 통해 게이트 스위치 상태를 정확하게 모니터링할 수 있어 보안 및 운영 인식이 향상됩니다.
   • 듀얼 카드 디스펜서/컬렉터 인터페이스는 여러 카드 처리 장치를 연결하는 유연성을 제공하여 카드 관리 프로세스를 최적화합니다.
   • 시스템 재설정, 기본 설정 복원, 강제 업그레이드 모드를 위한 다기능 버튼이 포함되어 있어 시스템 관리 및 유지 관리가 쉽습니다.
   • 백엔드 웹 페이지 액세스를 통해 제어 보드에서 로컬 및 대상 IP 주소를 편리하게 구성할 수 있어 네트워크 관리 기능이 향상됩니다.
   • 사용자 정의 가능한 통신 포트 번호는 기존 시스템과의 충돌을 방지하여 다양한 네트워크 환경에 원활한 통합을 보장합니다.
   • 외부 LED 및 LCD 디스플레이 화면 지원으로 향상된 상호작용성과 정보 표시가 가능해 사용자에게 명확한 지침과 상태 업데이트를 제공합니다.
   • 이 시스템은 온라인 및 SD 카드 기반 업그레이드를 모두 지원하므로 최신 기능과 개선 사항에 쉽게 액세스할 수 있으며 시스템 유지 관리가 단순화됩니다.
   • 컨트롤러의 외부에는 레이저 인쇄 기술이 적용된 알루미늄 쉘이 있어 효율적인 열 방출, 명확한 텍스트 표시 및 심미적으로 보기 좋은 외관을 제공합니다.

B. LCD 디스플레이

1. 주요 특징:
   • 산업 표준에 따라 설계 및 제조된 LCD 디스플레이는 -30°C ~ +70°C의 작동 온도 범위로 티켓 박스 내부의 고온 환경에 적합합니다.
   • 900nit의 초고휘도를 자랑해 직사광선 아래에서도 선명한 시인성을 보장하며, 최적의 사용자 경험을 위한 넓은 시야각이 특징이다.
   • 내장된 RTC 시계는 정전 중에도 시간 데이터를 유지하며 전원을 켤 때 자동으로 시간을 복구하여 정확한 시간 유지 및 시스템 동기화를 보장합니다.
   • 백라이트 밝기는 64단계로 조절 가능하므로 야간이나 조명이 어두운 환경에서도 에너지 효율적으로 작동할 수 있습니다.
   • LCD 디스플레이는 공장에서 출고되기 전 24시간 에이징 과정을 거쳐 배송 시 안정적이고 안정적인 성능을 보장합니다.

C. 카드 디스펜서

1. 주요 특징:
   • 산업 등급의 내구성으로 설계된 카드 디스펜서는 마모 및 부식에 강하므로 고온 및 먼지가 많은 환경을 비롯한 다양한 열악한 환경에 적합합니다.
   • 마찰 헤어 카드 메커니즘은 인간 손의 동작을 모방하여 안정적인 카드 분배와 다양한 카드 유형에 대한 강력한 적응성을 보장합니다.
   • 하드웨어 감시 장치와 내장된 마이크로 실시간 운영 체제를 갖춘 카드 디스펜서는 안정적이고 지속적인 작동을 보장하여 시스템 오류 위험을 최소화합니다.
   • 사전 발급 카드 기능은 카드 발급 프로세스 속도를 크게 높여 차량 대기 시간을 효과적으로 줄이고 교통 흐름을 개선합니다.
   • 카드 레벨이 낮거나, 카드 트레이가 비어 있거나, 시스템 오류가 발생한 경우 자동 소리 경보가 실행되어 적시에 운영자가 개입할 수 있습니다. 이 시스템은 또한 100초의 오류 알람 후 자동 재설정 기능을 갖추고 있습니다.
   • RS232 및 I/O 레벨 제어 인터페이스를 모두 제공하여 시스템 통합 및 작동에 유연성을 제공합니다.
   • 40개 이상의 카드로 구성된 높은 카드 재활용 용량과 카드 전체에 대한 음향 경보 기능을 갖춘 카드 디스펜서는 효율적인 카드 관리를 보장합니다.
   • 강화된 안전복구 기능으로 악의적인 카드 분실을 방지하여 카드 처리 과정의 보안을 강화합니다.
   • 쌓을 수 있는 카드 상자 디자인을 통해 다양한 사용 요구 사항에 맞춰 카드 저장 용량을 유연하게 확장할 수 있습니다.
   • 카드 두께는 0.3mm~2.5mm(공장 출하시 0.8mm) 범위 내에서 조정 가능하여 다양한 카드 소재에 대응할 수 있습니다.
   • 슬라이딩 레일 설치 디자인은 카드 디스펜서의 설치 및 제거를 단순화하여 유지 관리 및 서비스를 빠르고 편리하게 만듭니다.
   • 전체 금형 생산 기술을 사용하여 제작된 카드 디스펜서는 높은 제품 정확성과 일관된 품질을 보장합니다.

D. 카드 수신기

1. 주요 특징:
   • 카드가 막힌 경우 카드 수신기는 유연한 옵션을 제공하므로 운영자는 시간 초과 후 카드를 반환하거나 카드를 반환하지 않고 강제로 수신하는 것 중에서 선택할 수 있습니다.
   • 카드 인식 시간 초과 및 반환 설정을 사용자 정의하여 카드 처리 프로세스를 보다 효과적으로 제어할 수 있습니다.
   • 호스트 컴퓨터에 활성화 및 스위치 신호를 제공하여 전체 주차 관리 시스템과 원활하게 통합할 수 있습니다.
   • 카드 수신기에는 잘못된 카드 삽입이나 기타 오류 상황이 발생한 경우 운영자에게 경고하는 소리 및 빛 경보 기능이 장착되어 있습니다.

E. 종이 티켓 프린터

1. 주요 특징:
   • 프린터는 명령 제어를 사용하여 텍스트를 1x에서 7x로 확대할 수 있는 글꼴 확대 기능을 제공하여 명확하고 읽기 쉬운 티켓 인쇄를 보장합니다.
   • 100만 번 이상의 용지 절단이 가능한 수명이 긴 커터가 장착되어 안정적이고 내구성 있는 작동을 보장합니다.
   • 내장된 용지 부족 센서, 블랙 마크 센서 및 옵션 용지 끝 센서를 통해 프린터 상태를 지속적으로 모니터링하여 원활한 작동을 보장하고 용지 걸림을 방지합니다.
   • 다양한 형식의 바코드 및 QR 코드 인쇄를 지원하며, QR 코드의 픽셀 크기는 다양한 애플리케이션 요구 사항에 맞게 자유롭게 조정 가능합니다.
   • 이 프린터에는 GBK 한자 라이브러리와 통합 한자 라이브러리가 내장되어 있어 다국어 티켓 인쇄가 가능합니다.
   • USB 또는 RS232 IAP 업데이트를 지원하므로 펌웨어 업그레이드 및 유지 관리가 용이하고 프린터가 최신 기능으로 최신 상태를 유지할 수 있습니다.

F. 차량 루프 감지기

1. 주요 특징:
   • 완전한 산업 등급 사양으로 설계된 차량 루프 감지기는 -40°C ~ 85°C의 온도 범위 내에서 지속적으로 작동하여 안정적인 7*24시간 성능을 보장합니다.
   • 적응성이 뛰어나 다양한 차량 모델을 감지할 수 있습니다. 다양한 차량 유형에 대한 성능을 최적화하도록 감지 매개변수를 조정하여 정확한 차량 감지를 보장할 수 있습니다.
   • 감지기에는 두 세트의 릴레이 출력이 있으며 각 그룹의 출력 모드는 사용자 정의 가능합니다. 특정 애플리케이션 요구 사항에 따라 펄스 또는 존재 출력으로 설정할 수 있습니다.
   • DIP 스위치를 사용하면 감지 감도를 쉽게 조정할 수 있어 빠르고 효율적인 검출기 설정 및 교정이 가능합니다.
   • 이는 특정 작동 요구 사항을 충족하도록 맞춤화할 수 있는 감지 신호의 지연된 출력을 지원하여 원활하고 조화로운 차량 출입을 보장합니다.
   • 감지 주파수를 조정할 수 있으며 인접한 코일을 다른 주파수로 설정하여 동일한 주파수 간섭을 방지하여 안정적이고 정확한 차량 감지를 보장합니다.
   • 이상 조건으로 인한 출력 실패를 방지하도록 장기 감지 자동 재설정 출력을 구성할 수 있어 시스템의 안정성과 신뢰성이 향상됩니다.

G. IC 카드 리더기

1. 주요 특징:
   • 산업 등급의 내구성을 갖춘 IC 카드 리더기는 -40°C ~ 85°C의 온도 범위 내에서 지속적으로 작동할 수 있어 7*24시간 안정적인 성능을 보장합니다.
   • TypeA 프로토콜 M1 카드를 읽을 수 있고 TypeB 프로토콜 카드를 읽도록 사용자 정의할 수 있어 카드 호환성에 유연성을 제공합니다.
   • RS232 통신 인터페이스는 다른 장치와의 통합을 단순화하고 사용 가능한 SDK를 통해 추가 개발 및 사용자 정의가 가능합니다.
   • 다중 필드 홀 디자인은 다양한 유형의 카드 수납기 및 디스펜서와의 호환성을 보장하여 다양한 주차 관리 설정의 다양성을 향상시킵니다.

H. 티켓박스 IC 카드 리더기

1. 주요 특징:
   • 산업용 등급 설계로 -40°C ~ 85°C의 온도 범위 내에서 안정적으로 작동하여 7*24시간 동안 안정적인 서비스를 제공합니다.
   • TypeA 프로토콜 M1 카드를 읽을 수 있고 TypeB 프로토콜 카드를 읽도록 사용자 정의할 수 있어 다양한 카드 읽기 요구 사항을 충족합니다.
   • RS232 통신 인터페이스를 통해 시스템과의 원활한 연결이 가능하며, 제공되는 SDK를 통해 맞춤형 개발이 용이합니다.
   • 다중 고정 구멍 디자인은 다양한 카드 리더기 및 디스펜서와의 호환성을 보장하므로 설치 및 통합이 쉽습니다.
