30m 범위의 장벽 게이트를 위한 야외 기상 저항 적외선 광전자 센서

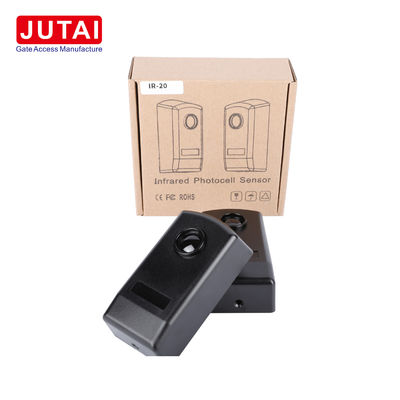

JUTAI IR - 20 적외선 사진 센서: 야외 탐지 애플리케이션에 이상적입니다.

I. 소개

JUTAI IR-20 적외선 사진 센서는 매우 신뢰할 수 있고 다재다능한 장치입니다.보안 경보 시스템, 또는 반 침입 애플리케이션, 이 센서는 뛰어난 성능을 제공합니다.

II. 특성 및 기술 매개 변수

A. 특징

1. - 네다양 한 적용 방법
   • JUTAI IR - 20과 같은 단위 빔 탐지기는 자동 슬라이딩 도어, 셔터 도어, 차고 도어, 창문 등에 일반적으로 사용됩니다.그것은 적외선 빔을 방출하는 통합 증폭기와 함께 송신기와 수신기로 구성됩니다..
   • IR - 20 센서의 자기 탐지 능력은 슬라이딩 도어에 특히 유용합니다. 자기 탐지 빔이 중단되면 문이 닫히지 않고 완전히 후퇴합니다.빔이 복원되면, 문이 완전히 닫히기 전까지는 다시 닫히기 시작합니다.
2. - 네기상 저항성
   • IP65 등급과 고무 껍질으로 자외선 및 가려움증 입자에 대한 높은 저항성을 가지고 있으며, 야외 환경에 적합합니다.먼지 폭풍, 그리고 다른 열악한 날씨 조건.
3. - 네넓은 탐지 범위
   • 최대 감지 범위는 20 미터이며, 다양한 설치 요구 사항에 따라 조정 할 수 있습니다. 비교적 낮은 높이에 설치 될 때에도 (20 ~ 40cm 지상 수준)2~20m의 신뢰성 있는 탐지 범위를 유지할 수 있습니다..
4. - 네고품질 의 부품
   • 적외선 램프는 안정적인 거리를 감지하고 빛 저항을 보장하기 위해 독일 브랜드를 사용합니다. 리레는 다양한 문 운영자와 호환성을 위해 일본의 Omron 브랜드를 사용합니다.SMT 패치 생산은 팩 생산의 품질과 정확성을 보장하기 위해 채택됩니다..

B. 기술 매개 변수 표

III. 작동 원칙

JUTAI IR - 20 센서는 적외선 빔의 중단에 기반하여 작동합니다. 송신기는 좁은 적외선 빔을 방출합니다.외부 빛 간섭을 방지하도록 설계된물체가 송신기와 수신기가 정의한 감지 구역 내에서 움직일 때 적외선 빔을 중단합니다. 이 중단은 수신기가 수신하는 신호의 변화를 유발합니다.슬라이딩 도어와 같은 애플리케이션의 경우, 신호의 변화는 자체 탐지 메커니즘을 활성화 합니다. 보안 경보 시스템에서는, 빔의 중단은 보안 경보 호스트에 전달되는 경보 신호를 유발할 수 있습니다.

IV. 설치 지침

1. IR-20M를 열기 위해, 광전지의 앞 패널을 들어주세요.
2. 케이블을 가구에 넣고 기둥을 벽에 고정시켜
   • 벽에 장착 할 경우 3 개의 5 ø 구멍을 뚫고 적절한 나사 안커를 장착하십시오.
   • 금속에 장착하는 경우, 3 ø 구멍을 뚫어 자율 탭 스크루를 장착합니다.
3. 전기 연결을 만들어 12~24V DC/AC 전압으로 전원을 공급해
4. 위치, 정렬 및 연결이 올바르면 수신기의 빨간색 LED가 꺼집니다. 반사선이 중단될 때마다 빨간색 LED가 켜집니다.
5. 전면 패널로 광전지를 덮고 스톱에 넣고 닫습니다.
6. 릴레이 반응 확인을 위해 여러 번 반사를 중단합니다.
7. 제공 된 나사기로 앞 패널을 고정하십시오.

V. 신청서

1. - 네문 및 문 자동화
   • 주차장 장벽, 걸음보로 게이트, 차량 게이트를 위한 신체 인덕션 장치로 작동할 수 있습니다. 또한 창문, 문, 통로 반 도난 탐지에 적합합니다.
2. - 네안전 시스템
   • 교육 기관, 상업 단지, 의료 시설, 주거 시설 등에서의 보안 설정에 통합하는 데 이상적입니다.안정적인 탐지 범위는 야외 환경에서도 침입의 정확한 탐지를 보장합니다..

VI 결론

JUTAI IR - 20 적외선 사진 센서는 고품질, 신뢰할 수 있고 날씨에 견딜 수 있는 장치로, 게이트 열기 메커니즘과 보안 시스템 모두에서 광범위한 응용을 제공합니다.첨단 기능, 안정적인 성능, 그리고 쉬운 설치는 다양한 야외 탐지 필요에 대한 훌륭한 선택입니다.
