IP65 자동 슬라이딩 게이트 및 도어용 햇빛 저항 IR 센서

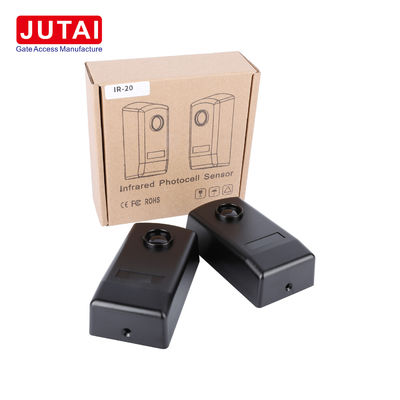

JUTAI IR - 20 적외선 사진 센서: 신뢰성 있는 야외 탐지 솔루션

I. 개요
JUTAI IR - 20 적외선 사진 센서는 다양한 시나리오에서 정확한 탐지 기능을 제공하는 야외 애플리케이션에 맞춘 최첨단 장치입니다.

II. 특징 및 기술 세부 사항

A. 주요 특징

1. - 네다재다능한 응용 범위
   • 이 단 하나의 빔 검출기는 슬라이딩, 셔터, 가리지 문과 창문과 같은 자동화된 문에 널리 사용됩니다.그것은 적외선 빔을 방출하는 통합 증폭기와 함께 송신기와 수신기를 포함한다..
   • 자기 감지 기능 은 특히 슬라이딩 도어 에 있어서 탁월 한 측면 이다. 빔 이 끊어지면, 문 은 닫는 것 을 멈추고 완전히 후퇴 하며, 빔 이 회복 될 때 까지 다시 닫는 것 이다..
2. - 네날씨 에 견딜 수 있는 설계
   • IP65 등급과 고무 인하를 통해 자외선 방사선과 가열 입자에 대한 저항성 덕분에 비와 먼지 폭풍과 같은 가혹한 야외 조건에 견딜 수 있습니다.
3. - 네탐지 범위 확장
   • 최대 20m 범위 내의 물체를 탐지 할 수 있습니다. 낮은 고도 (20 ~ 40cm 지상) 에서도 2 ~ 20m의 신뢰할 수있는 탐지 범위를 유지합니다.
4. - 네최고 성능 을 위한 고품질 의 부품
   • 독일 브랜드의 적외선 램프는 안정적인 거리를 감지하고 빛 저항을 보장하며 일본 Omron 릴레는 다양한 문 운영자와 호환성을 보장합니다.SMT 패치 생산은 팩 생산 품질을 보장합니다..

B. 기술 매개 변수 표

III. 작동 원칙
센서는 송신기에서 적외선 빔을 방출하여 작동합니다. 어떤 물체가 탐지 구역에 들어가서 이 빔을 중단하면 수신기에 수신되는 신호가 변경됩니다.슬라이딩 도어와 같은 응용 프로그램에서, 이 변화는 문의 움직임을 제어하는 자기 탐지 메커니즘을 활성화합니다. 보안 시스템에서는 중단 된 빔이 호스트에 경보 신호를 보낼 수 있습니다.

IV. 설치 단계

1. 앞 패널을 들어 올려 IR-20M를 열어요
2. 케이블을 가구에 삽입하고 설치 표면에 따라 적절한 앵커 또는 나사를 사용하여 기둥을 벽에 고정하십시오.
3. 12~24V DC/AC 범위 내에서 전원을 연결합니다.
4. 수신기에 빨간색 LED를 확인; 그것은 올바른 위치 및 정렬과 함께 꺼져야합니다. 빔을 중단하면 켜야합니다.
5. 전면 패널을 덮고 나사로 고정하세요.
6. 복사를 여러 번 중단해서 릴레이 반응을 테스트해 보세요.

V. 신청서

1. - 네문 및 문 자동화
   • 주차 장벽, 게이트 등에 신체 인덕션을 위해 사용되며 창문과 문에 대한 침입 방지 탐지로 사용됩니다.
2. - 네안전 시스템
   • 교육 기관, 상업 지역, 의료 시설 및 주거 시설의 보안 설정에 적합합니다.

VI 결론
JUTAI IR - 20 센서는 안정적인 성능과 쉬운 설치를 제공하여 야외 검출에 신뢰할 수있는 선택입니다.
