JUTAI 30m 탐지 범위 IR 센서 스윙 게이트 및 차량 장벽

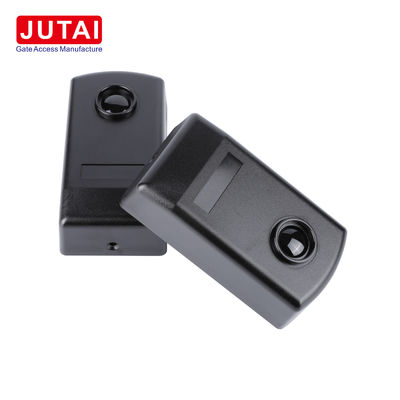

JUTAI IR - 20 적외선 사진 센서: 야외 탐지 우수성을 보장

I. 소개
JUTAI IR - 20 적외선 사진 센서는 정밀성과 신뢰성으로 야외 탐지 응용 프로그램의 요구를 충족하도록 설계된 정교한 장치입니다.

II. 특징 및 사양

A. 두드러진 특징

1. - 네문 자동화 에서 광범위한 응용
   • 단 하나의 빔 탐지기로서, 그것은 다양한 자동문에서 응용을 찾습니다.송신기- 수신기 단위의 통합 증폭기는 외부 빛 간섭에 저항하는 적외선 빔을 방출합니다.
   • 자기 탐지 기능은 슬라이딩 도어에 매우 중요합니다. 그것은 빔이 끊어지면 중지하고 후퇴하여 빔이 복원되면 다시 닫을 수 있습니다.
2. - 네강한 기상 저항력
   • IP65 등급과 고무 케이스를 통해 햇빛, 비 및 먼지 노출을 포함한 야외 환경의 엄격한 환경에 견딜 수 있습니다.
3. - 네장거리 탐지 범위
   • 최대 탐지 범위는 20 미터로 넓은 지역에서 효과적인 커버리지를 허용합니다. 낮은 장착 높이에서는 여전히 2 ~ 20 미터의 신뢰할 수있는 탐지 범위를 유지합니다.
4. - 네일관성 있는 성능 을 위한 고품질 의 부품
   • 독일의 적외선 램프는 안정적인 거리를 감지하고 빛 저항을 제공하며 일본의 Omron 릴레는 다른 문 운영자와의 원활한 통합을 보장합니다.SMT 생산은 대량 품질을 보장합니다..

B. 기술 매개 변수 세부 사항

III. 어떻게 작동 하는가
센서는 적외선 빔을 전송하여 작동합니다. 탐지 구역 내에서 물체가 이 빔을 방해하면 수신기에 수신되는 신호를 변경합니다. 슬라이딩 도어 응용 프로그램에서,이 변화는 문의 움직임을 제어하는 자가 탐지 메커니즘을 촉구보안 시스템에서는 신호가 끊어지면 경보 신호를 발사할 수 있습니다.

설치 지침

1. IR-20M의 전면 패널을 열어
2. 케이블을 각 호우스에 삽입하고 적절한 장착 방법을 사용하여 기둥을 벽에 고정합니다.
3. 정해진 전압 범위 내에서 전원 공급을 연결합니다.
4. 수신기의 빨간색 LED 상태를 확인합니다. 올바른 위치로 꺼져 있어야 합니다. 빔을 중단하면 LED가 활성화됩니다.
5. 앞 패널로 센서를 덮고 고정시켜
6. 릴레 반응은 반복적으로 빔을 끊는 것으로 테스트합니다.

V. 적용 분야

1. - 네문 및 문 자동화
   • 관문에서 신체를 유도하고 문과 창문에서 침입 방지 검출을 위해 이상적입니다.
2. - 네안전 시스템
   • 학교, 상업 건물, 병원 및 가정의 보안 설치를 위해 적합합니다.

VI. 요약
JUTAI IR-20 센서는 외부 탐지 작업에 대한 신뢰할 수 있고 효율적인 솔루션입니다.
