주차 장벽 및 자동 게이트에 대한 햇빛 보호 IR 센서 - 30m 탐지

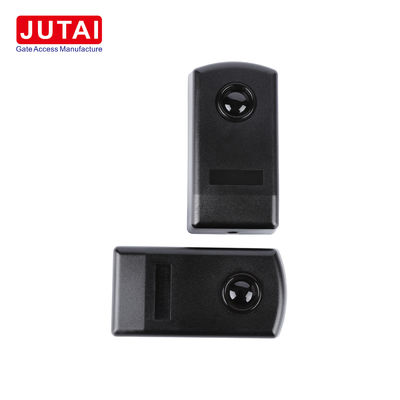

JUTAI IR - 20 적외선 사진 센서: 당신의 이상적인 야외 탐지 파트너

I. 개요
JUTAI IR - 20 적외선 사진 센서는 다양한 응용 분야에서 정확하고 신뢰할 수있는 야외 검출을 제공하기 위해 고품질 장치입니다.

II. 특성 및 기술 매개 변수

A. 주목 할 만한 특징

1. - 네문 시스템 에서 다양 한 응용
   • 이 단 하나의 빔 탐지기는 슬라이딩, 셔터, 그리고 차고 문과 같은 자동화된 문에서 일반적으로 사용된다. 통합된 증폭기는 외부 빛에 덜 영향을 받는 적외선 빔을 방출한다.
   • 슬라이딩 도어의 자기 감지 기능은 원활한 작동을 보장합니다. 빔이 차단되면 문이 닫는 것을 멈추고 후퇴하고 빔이 맑으면 다시 닫습니다.
2. - 네날씨 에 견딜 수 있는 건축
   • IP65 등급과 고무 케이스를 통해 자외선 방사선과 가열 입자를 견딜 수 있으며 모든 날씨 조건에서 야외 사용에 적합합니다.
3. - 네확장 된 탐지 거리
   • 최대 탐지 범위는 20m입니다. 낮은 고도에서도 2 ~ 20m의 신뢰할 수있는 탐지 범위를 유지합니다.
4. - 네신뢰성 있는 작동 을 위한 고품질 의 부품
   • 독일의 적외선 램프는 안정적인 거리를 감지하고 빛 저항을 보장하며 일본 Omron 릴레는 다양한 문 운영자와 호환성을 제공합니다. SMT 패치 생산은 팩 품질을 보장합니다.

B. 기술 매개 변수 표

III. 작동 원칙
센서는 적외선 빔을 전송합니다. 어떤 물체가 감지 구역에 들어와 빔을 중단하면 수신기에 수신되는 신호를 변경합니다. 슬라이딩 도어 응용 프로그램에서,이 변화는 문의 움직임을 제어하는 자가 탐지 메커니즘을 활성화보안 시스템에서, 중단된 빔은 경보 신호를 보낼 수 있습니다.

IV. 설치 지침

1. IR-20M의 전면 패널을 들어올려서 열어요
2. 케이블을 가구에 넣고 적절한 앵커나 나사를 사용하여 기둥을 벽에 고정합니다.
3. 12~24V DC/AC 범위 내에서 전원을 연결합니다.
4. 수신기에 빨간색 LED를 확인; 그것은 적절한 설정과 함께 꺼져야 합니다. 빔을 중단하면 그것을 켜야 합니다.
5. 센서를 앞 패널로 덮고 고정시켜
6. 릴레이 반응은 여러 번 빔을 끊는 것으로 테스트합니다.

V. 신청서

1. - 네문 및 문 자동화
   • 문과 창문에서 침입 방지 검출을 위해 사용됩니다.
2. - 네안전 시스템
   • 교육 기관, 상업 단지, 의료 시설 및 주거 지역에서의 보안 설정에 적합합니다.

VI 결론
JUTAI IR - 20 센서는 야외 탐지 필요에 대한 신뢰할 수있는 선택입니다.
