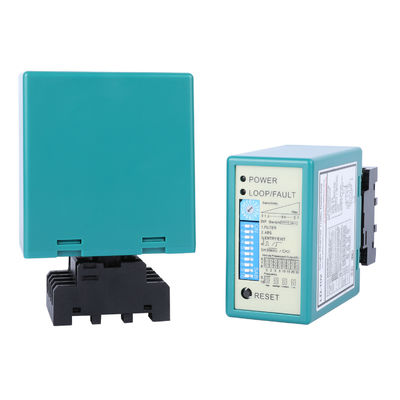

This single channel loop detector is engineered to identify vehicles by sensing changes in the electromagnetic field created by a properly installed inductive loop placed in or under the ground surface그것은 주차 입구 및 출구 장벽, 산업 상위 문 및 액세스 제어 포인트와 같은 정확한 차량 검출이 필요한 자동화 시스템에서 신뢰할 수있는 구성 요소로 사용됩니다.

이 단위는 트럭, 오토바이, 포크리프트 등 다양한 차량의 존재를 식별할 수 있다.그것은 그것의 릴레 접촉을 통해 순간적이고 지속적인 출력 옵션을 모두 제공합니다, 그것은 게이트를 열고, 빛을 활성화하거나 차량을 세는 것과 같은 다양한 제어 기능에 사용할 수 있습니다.

• 주차장, 로딩 도크 및 산업 입구에 설치된 인덕티브 차량 루프와 작동하도록 설계된
• 승용차, 상업용 트럭, 2륜 모터사이클 및 산업용 포크리프트와 같은 광범위한 차량 유형에 대한 신뢰할 수있는 검출을 제공합니다.
• 현존 또는 순간적인 트리거 이벤트를 표시하는 데 사용할 수있는 두 개의 별도의 릴레이 출력 장치로 장착
• 조절 가능한 감도 제어 장치 설치자가 탐지기 성능을 루프 크기, 와이어 회전 및 설치 환경에 맞추도록 허용합니다.
• 사용하기 쉬운 DIP 스위치 설정을 통해 여러 구성 옵션을 사용할 수 있습니다.
• 모델 선택에 따라 AC 및 DC 전력 버전 모두 지원
• 적당한 장막에 설치되면 실내 및 외부 환경 모두에서 안정적으로 작동하도록 설계

• 열거나 닫기 전에 차량이 있어야 하는 자동 주차 장벽 게이트 시스템
• 포크리프트 및 기타 기계가 검출되어야 하는 산업시설의 문 및 롤러 롤러
• 출입하기 전에 차량을 식별해야 하는 통행 요금역 및 입입 체크포인트
• 차량 검출에 근거하여 출입을 제한하거나 허용하는 접근 제어 시스템
• 교통 관리 및 차량 계산 응용 프로그램
• 시간 기반 입력 시스템 및 주차 관리 솔루션
• 창고의 부하구역 및 차량운전장비 구역

루프 탐지기는 다음을 포함하여 금속 체형 차량의 다양한 형태를 탐지하는 데 효과적입니다.

• 표준 승용차
• 상업용 트럭 및 배달 트럭
• 오토바이 및 스쿠터
• 산업용 포크릭터 및 소형 기계
• 루프 필드를 변경할 수 있는 충분한 금속 질량을 가진 다른 차량

공감회로의 적절한 설치는 일관성 있고 정확한 검출 결과를 보장하는 데 필수적입니다.

이 장치는 두 가지 주요 차량 탐지 방법을 지원합니다.

• 현존 감지 모드:출력 릴레가 작동하는 동안 차량이 루프 위에 남아있는 동안 작동합니다. 게이트를 열어두거나 공간이 점유되어 있음을 나타냅니다.
• 펄스 감지 모드:차량을 처음 감지할 때 짧은 출력 신호를 생성한다. 통상적으로 장벽을 열거나 입구를 기록하는 것과 같은 행동을 시작하기 위해 사용됩니다.

• 감수성 수준:다른 루프 구성과 함께 적절한 작동을 보장하기 위해 조정 할 수 있습니다. 더 민감한 설정은 더 작거나 적은 와이어 회전에 적합합니다.덜 민감한 설정은 더 큰 루프 또는 높은 교통 영역에서 더 잘 작동합니다..
• 릴레 활성화 시간:출력 기간은 제어 장치의 필요에 맞게 설정할 수 있습니다. 예를 들어 게이트가 얼마나 오랫동안 열려 있어야 하는지입니다.
• 모드 선택:자동 리셋, 수동 유지, 테스트 모드 및 간섭을 줄이기 위해 주파수 옵션을 포함한 다른 작동 동작 중 하나를 선택하십시오.
• 주파수 범위:여러 탐지기가 가까이에 설치되어 있을 때 교류를 방지하기 위해 조절할 수 있습니다.

DIP 스위치 설정에 대한 모든 조정은 장치의 재설정을 요구합니다.

탐지기는 땅에 설치된 하나 이상의 인덕티브 루프에 의존합니다.이러한 루프는 일반적으로 루프 모양으로 설치 된 끈이 된 구리 와이어로 만들어지며 에포시 또는 아스팔트와 같은 내구성 물질을 사용하여 포장지에 밀폐됩니다..

루프 크기에 기초한 루프 회전을 위한 일반적인 지침:

• 둘레 3 ~ 4 미터 정도의 루프: 6 개의 와이어 회전
• 4~6m 주위의 루프: 5회전
• 6~10m 주위의 루프: 4회전
• 10~20m 주위의 루프: 3회전
• 20미터 이상 루프: 2회전

가장 좋은 결과를 얻기 위해, 같은 영역에 여러 단위가 사용된다면, 루프는 서로 최소 2m 떨어져 설치되어야 합니다.더 긴 케이블은 루프와 탐지 장치 사이에 신호 무결성을 보존하기 위해 보호 케이블을 사용해야합니다..

• LD-100 모델:100-240V AC 전력 입력을 위해 설계된
• LD-102 모델:12~24V DC 전력 입력을 위해 설계된

사용 중인 전원 소스와 일치하는 버전을 선택하여 올바른 작동과 더 쉬운 설치를 보장합니다.

• 실제 주차 및 접근 응용 프로그램에서 사용 하기 위해 설치 업체에 의해 신뢰
• 다양한 차량 유형과 루프 설정을 처리할 수 있을 만큼 유연합니다.
• 복잡한 프로그래밍 없이 쉽게 구성 및 조정
• 실내 및 외부 환경에서 장기적인 신뢰성을 위해 설계되었습니다.
• 다양한 게이트 컨트롤러, 액세스 시스템 및 자동화 장치와 호환됩니다.

우리의 생산 라인은 효율적인 대량 생산, 엄격한 품질 관리, 그리고 철저한 선적 전 테스트를 보장합니다.

• LD-100 단일 채널, 박스, 1 타입 11핀 연결 100-240VAC (EU 표준)
• LD-102 단일 채널, 박스, 1 타입 11핀 연결 12-24VADC (EU 표준)
• LD-105 단일 채널, 박스, 2 타입 11핀 연결 100-240VAC (미국 표준)
• LD-106 단일 채널, 박스, 2 타입 11핀 연결 12-24VADC (미국 표준)
