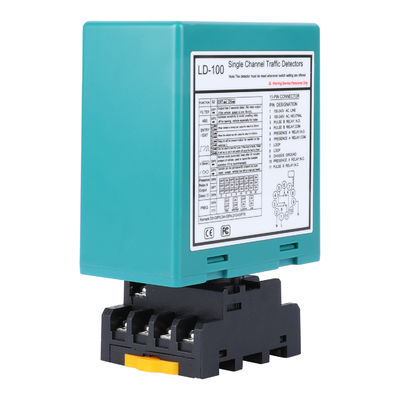

Adjustable Loop Detector for Parking Boom Barrier with Relay Output to Detect Trucks

브랜드: 주타이 (센젠 주타이 통신 회사)

모델: LD-100 (AC 100-240V) / LD-102 (DC 12-24V)

다른 이름: 루프 감지기, 루프 센서, 차량 루프 센서, 주차 입구 센서

제품 개요

This single channel loop detector is engineered to identify vehicles by sensing changes in the electromagnetic field created by a properly installed inductive loop placed in or under the ground surface그것은 주차 입구 및 출구 장벽, 산업 상위 문 및 액세스 제어 포인트와 같은 정확한 차량 검출이 필요한 자동화 시스템에서 신뢰할 수있는 구성 요소로 사용됩니다.

이 단위는 트럭, 오토바이, 포크리프트 등 다양한 차량의 존재를 식별할 수 있다.그것은 그것의 릴레 접촉을 통해 순간적이고 지속적인 출력 옵션을 모두 제공합니다, 그것은 게이트를 열고, 빛을 활성화하거나 차량을 세는 것과 같은 다양한 제어 기능에 사용할 수 있습니다.

주요 특징

• 주차장, 로딩 도크 및 산업 입구에 설치된 인덕티브 차량 루프와 작동하도록 설계된

• 승용차, 상업용 트럭, 2륜 모터사이클 및 산업용 포크리프트와 같은 광범위한 차량 유형에 대한 신뢰할 수있는 검출을 제공합니다.

• 현존 또는 순간적인 트리거 이벤트를 표시하는 데 사용할 수있는 두 개의 별도의 릴레이 출력 장치로 장착

• 조절 가능한 감도 제어 장치 설치자가 탐지기 성능을 루프 크기, 와이어 회전 및 설치 환경에 맞추도록 허용합니다.

• 사용하기 쉬운 DIP 스위치 설정을 통해 여러 구성 옵션을 사용할 수 있습니다.

• 모델 선택에 따라 AC 및 DC 전력 버전 모두 지원

• 적당한 장막에 설치되면 실내 및 외부 환경 모두에서 안정적으로 작동하도록 설계

일반 사용 사례

• 열거나 닫기 전에 차량이 있어야 하는 자동 주차 장벽 게이트 시스템

• 포크리프트 및 기타 기계가 검출되어야 하는 산업시설의 문 및 롤러 롤러

• 출입하기 전에 차량을 식별해야 하는 통행 요금역 및 입입 체크포인트

• 차량 검출에 근거하여 출입을 제한하거나 허용하는 접근 제어 시스템

• 교통 관리 및 차량 계산 응용 프로그램

• 시간 기반 입력 시스템 및 주차 관리 솔루션

• 창고의 부하구역 및 차량운전장비 구역

지원되는 차량 유형

루프 탐지기는 다음을 포함하여 금속 체형 차량의 다양한 형태를 탐지하는 데 효과적입니다.

• 표준 승용차

• 상업용 트럭 및 배달 트럭

• 오토바이 및 스쿠터

• 산업용 포크릭터 및 소형 기계

• 루프 필드를 변경할 수 있는 충분한 금속 질량을 가진 다른 차량

공감회로의 적절한 설치는 일관성 있고 정확한 검출 결과를 보장하는 데 필수적입니다.

탐지 방법

이 장치는 두 가지 주요 차량 탐지 방법을 지원합니다.

• 현존 감지 모드: 차량이 루프 위에 있는 동안 출력 릴레를 활성화시킵니다. 게이트를 열어두거나 공간이 점유되어 있음을 표시하는 데 유용합니다.

• 펄스 탐지 모드: 차량이 처음 검출되면 짧은 출력 신호를 생성합니다. 일반적으로 장벽을 열거나 입구를 기록하는 것과 같은 행동을 시작하기 위해 사용됩니다.

탐지 설정

• 감수성 수준: 다른 루프 구성에서 적절한 작동을 보장하기 위해 조정할 수 있습니다. 더 민감한 설정은 더 작거나 적은 와이어 회전에 적합합니다.덜 민감한 설정은 더 큰 루프 또는 높은 교통 영역에서 더 잘 작동합니다..

• 릴레 활성화 시간: 출력 기간은 제어 장치의 필요에 맞게 설정 할 수 있습니다. 예를 들어 게이트가 얼마나 오랫동안 열려 있어야합니까?

• 모드 선택: 장애를 줄이기 위해 자동 재설정, 수동 유지, 테스트 모드 및 주파수 옵션을 포함한 다른 운영 행동 중 하나를 선택하십시오.

• 주파수 범위: 여러 탐지기가 가까이에 설치되어있을 때 교류를 방지하는 데 도움이되는 조정 가능

DIP 스위치 설정에 대한 모든 조정은 장치의 재설정을 요구합니다.

루프 설치 세부 사항

탐지기는 땅에 설치된 하나 이상의 인덕티브 루프에 의존합니다.이러한 루프는 일반적으로 루프 모양으로 설치 된 끈이 된 구리 와이어로 만들어지며 에포시 또는 아스팔트와 같은 내구성 물질을 사용하여 포장지에 밀폐됩니다..

루프 크기에 기초한 루프 회전을 위한 일반적인 지침:

• 둘레 3 ~ 4 미터 정도의 루프: 6 개의 와이어 회전

• 4~6m 주위의 루프: 5회전

• 6~10m 주위의 루프: 4회전

• 10~20m 주위의 루프: 3회전

• 20미터 이상 루프: 2회전

가장 좋은 결과를 얻기 위해, 같은 영역에 여러 단위가 사용된다면, 루프는 서로 최소 2m 떨어져 설치되어야 합니다.더 긴 케이블은 루프와 탐지 장치 사이에 신호 무결성을 보존하기 위해 보호 케이블을 사용해야합니다..

전원 공급 옵션

• LD-100 모델: 100-240V AC 전력 입력을 위해 설계

• LD-102 모델: 12~24V DC 전력 입력을 위해 설계

사용 중인 전원 소스와 일치하는 버전을 선택하여 올바른 작동과 더 쉬운 설치를 보장합니다.

신뢰 할 수 있는 선택 의 이유

• 실제 주차 및 접근 응용 프로그램에서 사용 하기 위해 설치 업체에 의해 신뢰

• 다양한 차량 유형과 루프 설정을 처리할 수 있을 만큼 유연합니다.

• 복잡한 프로그래밍 없이 쉽게 구성 및 조정

• 실내 및 외부 환경에서 장기적인 신뢰성을 위해 설계되었습니다.

• 다양한 게이트 컨트롤러, 액세스 시스템 및 자동화 장치와 호환됩니다.

제품 매개 변수



스위치 2 (디프 스위치 설정)


1DIP 1 & DIP 2 특수 기능 설정


2DIP 3 & DIP 4 설정 릴레 B 출력


3. DIP 5 자동 재설정 설정


4. DIP 6 & DIP 7 & DIP 8 설정 릴레 A 지연


5. DIP 9 & DIP 10 설정 주파수 (40 K ~ 100 KHz).



루프 설치:






다른 브랜드와 비교하면



대량 생산:

우리의 생산 라인은 효율적인 대량 생산, 엄격한 품질 관리, 그리고 철저한 선적 전 테스트를 보장합니다.




LD-100 단일 채널, 박스, 1 타입 11핀 연결 100-240VAC ((EU 표준)
LD-102 단일 채널, 박스, 1 타입 11핀 연결 12-24VADC ((EU 표준)
LD-105 단일 채널, 박스, 2 타입 11핀 연결 100-240VAC ((미국 표준)
LD-106 단일 채널, 박스, 2 타입 11핀 연결 12-24VADC ((미국 표준)



인증:




FAQ:

1. 어떻게 당신을 믿을 수 있습니까? JUTAI는 15 년 이상의 경험을 가진 차량 루프 탐지기의 전문 제조업체입니다. 우리는 차이점을 이해하고 유럽과 중국의 모든 브랜드를 테스트했습니다.우리의 루프 탐지기는 당신의 프로젝트에 적합합니다..

2. 왜 우리를 선택합니까? 우리는 윈-윈 비즈니스 상황을 목표로합니다!!!

   • JUTAI 루프 탐지기는 배송일부터 2년 보증으로 제공됩니다.
   • 24/7 판매 후 서비스, 모든 기술적 문제에 대한 온라인 지원.
   • 우리는 작은 또는 큰 주문 (OEM / ODM) 을 받아 들인다.
   • 제품 문제가 발생하면 새로운 제품을 교체합니다.
   • 고객들을 위한 시장 보호

3. 당신의 MOQ는 무엇입니까? 우리는 샘플 주문 또는 큰 주문을 받아 들입니다. 우리는 새로운 고객이 우리의 품질과 서비스를 평가하기 위해 샘플을 테스트하고 싶을 수 있습니다 이해.

4. 배송시간은? 주문량과 재고량에 따라 2~10일 정도입니다.

5. 당신의 제품은 사용자 정의 될 수 있습니까? 예, 확실히. 우리는 OEM / ODM 서비스를 제공하기 때문에 우리의 판매 팀과 정확한 요구 사항을 논의하십시오.
