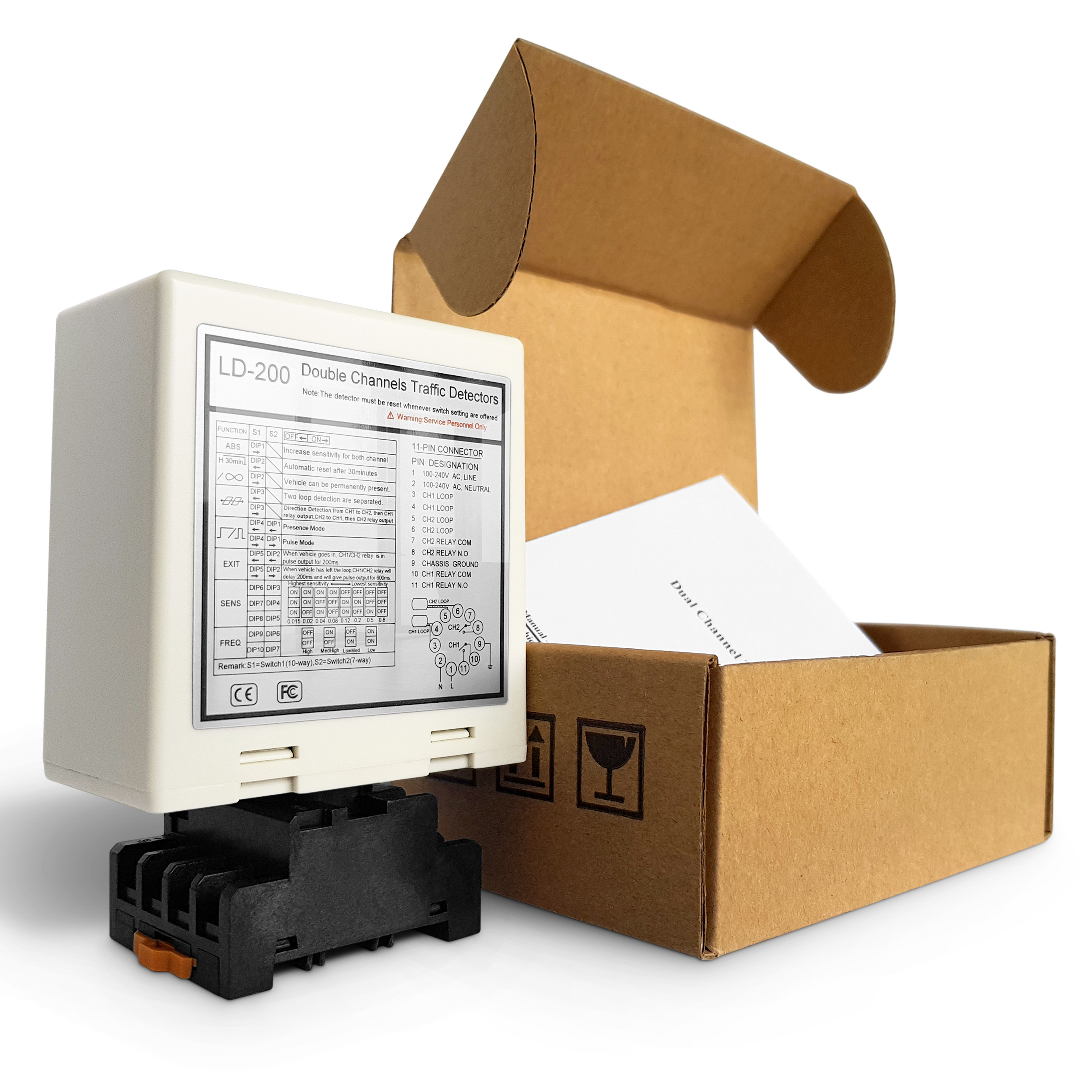

주차 시스템 차량 계산을 위한 듀얼 채널 카운팅 루프 감지기

제품 설명:

JUTAI 듀얼 채널 카운팅 루프 탐지기는 주차 시스템 및 액세스 제어 응용 프로그램에서 정확한 차량 카운팅을 위해 설계된 첨단 인덕티브 차량 센서입니다.이 루프 센서는 내장 된 도로 루프 위에 지나가는 차량을 안정적으로 감지합니다., 자동화된 차량 계산, 장벽 게이트 제어 및 교통 관리 시스템에 필수적인 구성 요소입니다.

신청:

이 듀얼 채널 루프 탐지기는 다음과 같이 다양한 차량 탐지 및 계산 시나리오에 널리 사용됩니다.

• 주차 시스템: 출입/출입 차량 계산, 점유율 관리 및 자동 장벽 게이트 제어

• 주차장 및 차고: 출입 및 출입 차량을 계산하고 사용 가능한 공간을 관리하고 접근을 제어합니다.

• 통행료 부처 및 통행료 장소: 차량을 계산하고 통행료 노선 차량 현존을 탐지하기 위해

• 교통 관리 시스템: 차량 흐름을 모니터링하고 교통량을 계산하고 신호 타이밍을 최적화합니다.

• 게이트 커뮤니티 및 주거 단지: 차량 접근 통제 및 거주자 차량 계산을 위해

• 상업 건물 및 사무실 공원: 보안 및 시설 관리를 위해 차량 입구를 추적하기 위해

• 공항 및 교통 허브: 하차 구역, 주차 입구 및 물류 구역에서 차량을 세는 경우

• 산업 시설 및 창고: 안전 및 운영 효율성을 위해 차량 이동을 모니터링하기 위해

• 이벤트 장소 및 경기장: 이벤트 기간 동안 주차장에 들어가는 차량을 계산하기 위해

• 도로 교통 및 고속도로 시스템: 차량 현존 감지 및 교통 데이터 수집

• 버스 터미널 및 환승 역: 셔틀 및 서비스 차량을 계산하기 위해

• 함대 관리 및 물류 센터: 차량의 이동을 추적하기 위해

• 스마트 시티 인프라: 실시간 차량 모니터링을 위한 지능형 교통 시스템의 일부로

주요 특징:

• 이중 채널 차량 루프 탐지 (CH1 및 CH2)

• 트럭 및 트레일러를 포함한 다양한 차량 유형을 감지하는 높은 민감성

• DIP 스위치를 통해 조절 가능한 감수성과 주파수

• 존재, 펄스 및 방향 감지 등 여러 탐지 모드

• 장벽 게이트, 카운터 및 액세스 시스템과의 통합을 위한 리레 출력

• 전력 및 감지 상태를 나타내는 시각 LED 표시기

• 표준 인덕티브 루프 배선으로 쉽게 설치

• 외부 및 고속 교통 환경에서의 신뢰성

기술 사양:

이 이중 채널 루프 탐지기는 정확한 차량 수계,또는 자동 접근 제어, 특히 차량을 계산하는 것이 운영 효율성과 안전을 위해 필수적인 주차 환경에서.

연결

표시기와 스위치:

• 전력 LED (RED): "전력 ON"을 표시하도록 밝습니다.
• CH1 감지 LED:
  • 정전 상태: 차량 탐지 표시
  • 느린 깜박임: 루프 단회로 또는 루프 후 충분한 턴을 나타냅니다.
  • 빠른 깜박임: 루프 오픈 회로 또는 루프 후 과도한 굽는 것을 나타냅니다.
• CH2 감지 LED:
  • 정전 상태: 차량 탐지 표시
  • 느린 깜박임: 루프 단회로 또는 루프 후 충분한 턴을 나타냅니다.
  • 빠른 깜박임: 루프 오픈 회로 또는 루프 후 과도한 굽는 것을 나타냅니다.

감수성 선택:

• 감수성과 주파수 조절은 7면 디프 스위치와 10면 디프 스위치 설정으로 용이합니다.
• 사용자는 제공된 테이블에 따라 디프 스위치 위치를 구성하여 8 가지 다른 감도 설정 중에서 선택할 수 있습니다.
• 디프 스위치 6, 7 및 8는 CH1 감수성을 0.8 (최저 감수성) 에서 0.015 (최대 감수성) 까지 조절합니다.
• 디프 스위치 3, 4 및 5는 CH2 민감도를 0.8 (최저 민감) 에서 0.015 (최대 민감) 까지 제어합니다.

3. 스위치 1=S1: 채널 1 루프 기능 선택 (10 방향 디프 스위치)

(1) (스위치 1) DIP 1 & DIP 2 두 트레일러 (두 채널) 에 대한 특수 감수성 증가.

(2) ((스위치 1=S1) D3, D4, D5 및 (스위치 2=S2) D1, D2 설정 특수 기능 (모드1, 2, 3 방향 감지. 모드 4, 5, 6 정상 모드, 두 루프 감지 분리)

(3) ((스위치 1=S1) D6 & D7 & D8 및 (스위치 2=S2) D3 & D4 & D5 CH1 및 CH2 감수성 선택 설정 (8 레벨 선택).

(4) ((스위치 1=S1) D9 & D10 및 (스위치2=S2) D6, D7 설정 주파수 (20 K ~ 100 KHz)

* 재설정 버튼: 참고: LD-200는 디프 스위치에 설정 변경이 이루어질 때마다 재설정해야합니다.

설치 주의 사항 및 문제 해결:

1. 코일 절단 크기와 삽입 지침은 오른쪽 다이어그램에 표시되어 있습니다.
2. 인덕션 코일에는 총 길이가 최대 500m에 달하는 철자기 전선을 사용하는 것이 좋습니다.
3. 코일의 절단 크기는 길이가 1.0 ~ 2.0 미터, 폭이 0.8 ~ 1.2 미터인 직사각형이어야하며 가능한 한 각의 직각을 피해야합니다.
4. 기본적인 전형적인 코일 회전 장치에 대한 권장 설치 개요:

설치 때, 제품 플러그와 소켓을 수직 방향으로 유지하십시오.

적용

방향 인식 기능이 장착된 JUTAI LD200/202 이중 채널 차량 루프 탐지기 시리즈는 수많은 단일 채널 입출 시나리오에 이상적입니다.JUTAI 한 문 제어 장치 (모델) 와 통합되면: AC-11), JUTAI 게이트 장벽 (모델: BR-110) 및 JUTAI 장거리 RFID 리더 (모델: PUHF-9) 과 고온 저항 루프 코일 (모델: JTHT-11)그것은 단일 채널 출입/출입 액세스 제어 시스템에 대한 원활한 솔루션을 형성합니다..

작동 원리는 다음과 같습니다.

1. 입력 절차:

   • 자동차가 지역사회나 주차장에 들어올 때 두 개의 루프 코일은 동시에 눌러집니다.
   • JUTAI 이중 채널 루프 탐지기 (LD-200/202) 는 입구에 위치한 UHF 리더를 작동시킵니다.
   • UHF 리더는 카드 ID를 읽고 Wiegand 출력을 통해 컨트롤러 (AC-11) 로 전송합니다.
   • 컨트롤러는 ID의 유효성을 확인하고 게이트 장벽을 열기 위해 릴레이 신호를 출력합니다.
   • 자동차가 지역사회나 주차장에 들어갔을 때, 장벽 게이트를 지나갈 때, 장벽 팔은 자동으로 낮아집니다.
   • JUTAI 싱글 채널 루프 탐지기 (LD-100/102) 는 이 과정에서 안전성과 반 부러진 기능을 보장합니다.

2. 출입 절차:

   • 자동차가 지역사회나 주차장을 빠져나갈 때, 그것은 내부 UHF 리더를 통과합니다.
   • LD-200/LD-202는 UHF 리더를 작동시켜 카드를 읽고 컨트롤러에 ID를 전송합니다.
   • 컨트롤러는 ID의 유효성을 확인하고 차량이 출구로 나갈 수 있도록 게이트 장벽을 열기 위해 릴레이 신호를 내보냅니다.
   • 차가 장벽 게이트를 통과하면 장벽 팔이 자동으로 낮아집니다.
   • LD-100/102는 이 과정에서 안전성과 반 충돌 기능을 제공합니다.

3. 방향 인식:

   • LD-200/LD-202의 방향 인식 기능은 차가 다른 UHF 리더를 지나가면 이중 채널 루프 감지기가 신호를 다시 작동시키지 않도록 합니다.따라서 시스템에 입력 또는 출력 기록만 기록합니다..

JUTAI LD-200/202 이중 채널 루프 탐지기는 또한 두 개의 독립적인 단일 채널 루프 탐지기로 작동 할 수 있습니다. 이 구성은 표준 한 입구 및 한 출구 주차장에 적합합니다.입구와 출구 모두에 하나의 장벽과 하나의 장거리 리더가 있는 경우.

이 설정에서, 하나의 루프 코일은 리더를 트리거하고 카드를 읽기 위해 사용되며, 다른 루프 코일은 장벽의 반 부러진 기능에 전념합니다.LD-200/202를 두 개의 독립적인 루프 탐지기로 사용함으로써이 설정은 각 기능에 대해 별도의 검출기를 사용하는 것과 관련된 하드웨어 비용을 줄입니다.

이 기능은 LD-200/202의 독립 작업 모드 기능을 활성화하여 이중 용량에서 효과적으로 작동 할 수 있습니다.
