JUTAI 인덕티브 루프 차량 탐지기

주타이 루프 탐지기는 어디에 사용됩니까?

• 주차장 및 차고: 차량 입출구 탐지 및 주차 공간 관리를 관리하는 JUTAI 사용자를 위해 이상적입니다. 상업 및 주거용 차고에서 효율적인 흐름을 보장합니다.
• 통행료 도로 및 전자 통행료 수집 (ETC): JUTAI 인덕티브 루프 탐지기는 정확한 차선 차량 탐지 기능을 제공하여 원활한 ETC 거래를 지원하고 교통 혼잡을 줄입니다.
• 가이트드 커뮤니티 와 개인 도로: JUTAI 탐지기로 가이트된 영역의 보안을 강화하여 무단 침입을 제한하기 위해 신뢰할 수있는 차량 접근 통제를 제공합니다.
• 상업 및 산업 공원: JUTAI 루프 탐지기는 트럭 및 방문자 차량 관리, 물류 효율화 및 산업 환경에서 질서있는 주차를 보장하는 것을 단순화합니다.
• 공항 및 기차역: JUTAI의 항공 및 철도 고객을 위해 완벽합니다. 물류 차량 모니터링을 촉진하고 화물 및 승객 차량의 원활한 흐름을 유지합니다.
• 이벤트 및 전시 주차장: JUTAI 탐지기는 정확한 임시 차량 수치를 제공하여 이벤트 조직자가 주차 용량을 관리하고 과밀화를 피하는 데 도움이됩니다.
• 지능형 교통 시스템: 데이터 기반 교통 관리 결정을 지원하는 실시간 교통 흐름 통계를 위해 JUTAI 인덕티브 루프 검출기를 스마트 교통 설정에 통합합니다.
• 함대 및 배달 관리: JUTAI 탐지기는 차량의 출입과 출입을 추적하여 기업이 함대 이동을 모니터링하고 배달 일정을 최적화 할 수 있습니다.
• 버스 정류장 및 대중 교통: 버스 및 다른 대중 교통 차량의 정확한 검출을 지원하는 JUTAI 탐지기로 신뢰할 수있는 대중 교통 운영을 보장합니다.
• 고속도로 및 도로 안전 시스템: JUTAI 루프 탐지기는 차량의 존재를 탐지하여 필요한 경우 경보 또는 교통 통제 조치를 유발함으로써 도로 안전을 향상시킵니다.

JUTAI 인덕티브 루프 차량 탐지기의 주요 특징

• 이중 채널 탐지: JUTAI의 분리 CH1 및 CH2 채널은 여러 차선 모니터링을 지원하여 추가 탐지 장치의 필요성을 제거하고 설치 비용을 줄입니다.
• 높은 정확성: JUTAI 탐지기는 거짓 트리거가 없도록 보장하며, 아스팔트에서 콘크리트까지 모든 도로 표면에 안정적인 성능을 제공합니다.
• 조절 가능한 감수성: DIP 스위치를 통해 8단계 감도 조절을 통해 JUTAI 검출기는 다양한 루프 크기에 최적화되어 다양한 주차장과 도로 레이아웃에 적응할 수 있습니다.
• 릴레이 출력: JUTAI의 내장 릴레이 출력은 장벽 게이트와 액세스 제어 시스템에 직접 연결되며 기존 JUTAI 또는 타사 액세스 설정과 플러그 앤 플레이 통합을 가능하게합니다.
• LED 상태등: JUTAI 탐지기에서 명확한 LED 표시기 (전력: 빨간색, 탐지: 녹색) 는 문제 해결을 단순화하여 유지 보수 팀이 전력, 탐지 또는 루프 상태 문제를 신속하게 식별 할 수 있습니다.
• 설치 가 쉽다: JUTAI 인덕티브 루프 탐지기는 표준 인덕티브 루프와 원활하게 작동하여 설치 시간을 줄이고 기존 인프라에 대한 장애를 최소화합니다.

JUTAI 인덕티브 루프 차량 탐지기의 기술 사양

왜 JUTAI 인덕티브 루프 차량 탐지기를 선택합니까?

• 주차 자동화 에 맞춘 것: JUTAI 탐지기는 장애물 게이트의 원활한 작동을 보장하고 사용자들의 대기 시간을 줄이고 전반적인 주차 경험을 향상시킵니다.
• 모든 차량 탐지: 작은 차에서 큰 트럭까지 JUTAI 인덕티브 루프 탐지기는 차량 커버리지의 격차를 제거하여 일관된 성능을 제공합니다.
• JUTAI 사용자 지정 설정: 특정 루프 설비에 맞게 민감도와 주파수를 조정하여 JUTAI 검출기를 다양한 실내 및 야외 환경에 적합하게 만듭니다.
• 내구성 과 신뢰성: 고품질의 부품으로 제작된 JUTAI 탐지기는 야외에서 오랫동안 지속되는 성능을 제공하며, 열악한 날씨와 무거운 사용에 견딜 수 있습니다.
• 유타이 생태계 통합: JUTAI 자동 장벽 게이트, 티켓 시스템 및 보안 게이트와 결합하여 완전히 통합된 액세스 제어 솔루션을 제공하여 호환성 문제를 줄입니다.

연결

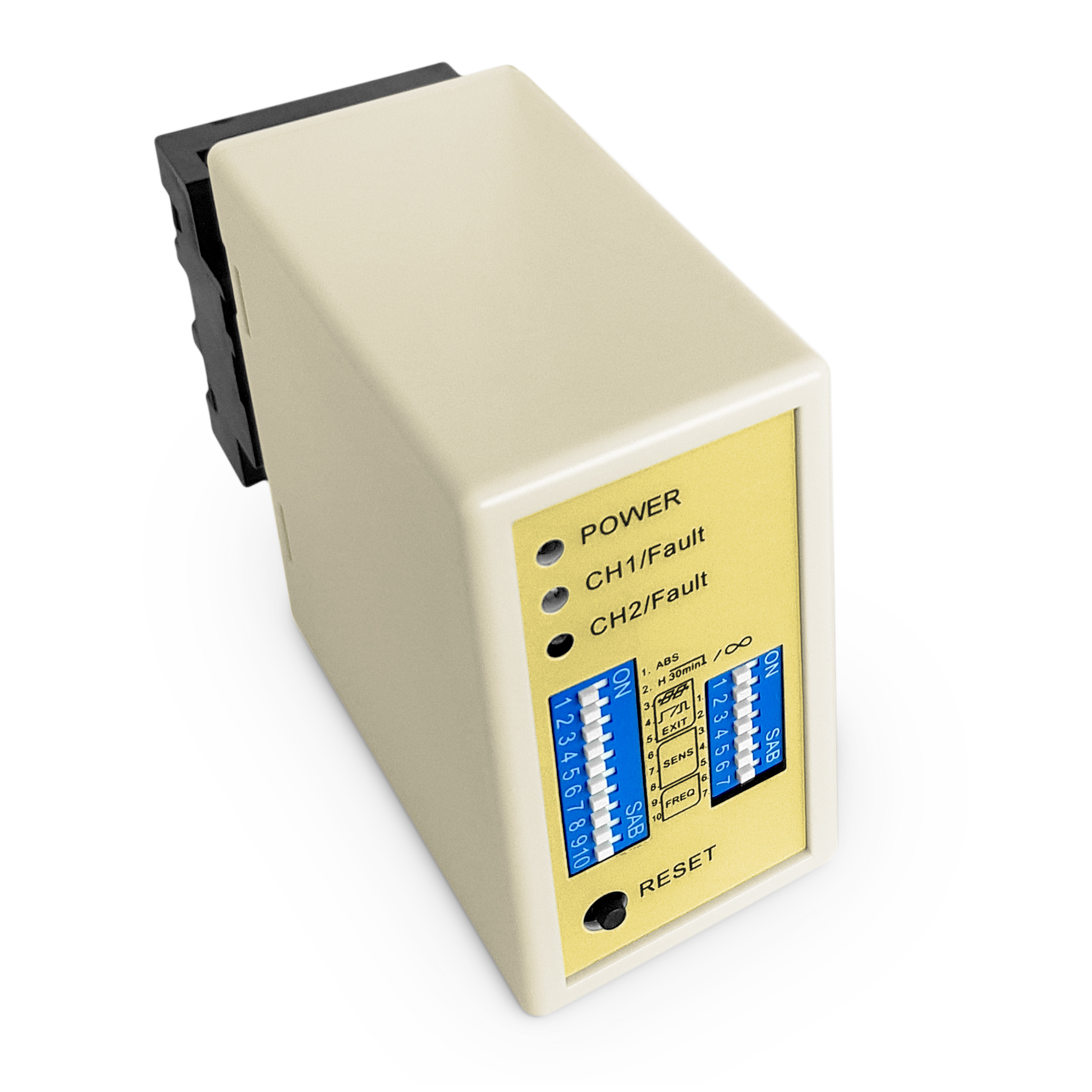

표시기와 스위치:

• 전력 LED (RED): "전력 ON"을 표시하도록 밝습니다.
• CH1 감지 LED:
  • 정전 상태: 차량 탐지 표시
  • 느린 깜박임: 루프 단회로 또는 루프 후 충분한 턴을 나타냅니다.
  • 빠른 깜박임: 루프 오픈 회로 또는 루프 후 과도한 굽는 것을 나타냅니다.
• CH2 감지 LED:
  • 정전 상태: 차량 탐지 표시
  • 느린 깜박임: 루프 단회로 또는 루프 후 충분한 턴을 나타냅니다.
  • 빠른 깜박임: 루프 오픈 회로 또는 루프 후 과도한 굽는 것을 나타냅니다.

감수성 선택:

• 감수성과 주파수 조절은 7면 디프 스위치와 10면 디프 스위치 설정으로 용이합니다.
• 사용자는 제공된 테이블에 따라 디프 스위치 위치를 구성하여 8 가지 다른 감도 설정 중에서 선택할 수 있습니다.
• 디프 스위치 6, 7 및 8는 CH1 감수성을 0.8 (최저 감수성) 에서 0.015 (최대 감수성) 까지 조절합니다.
• 디프 스위치 3, 4 및 5는 CH2 민감도를 0.8 (최저 민감) 에서 0.015 (최대 민감) 까지 제어합니다.

3. 스위치 1=S1: 채널 1 루프 기능 선택 (10 방향 디프 스위치)

(1) (스위치 1) DIP 1 & DIP 2 두 트레일러 (두 채널) 에 대한 특수 감수성 증가.

(2) ((스위치 1=S1) D3, D4, D5 및 (스위치 2=S2) D1, D2 설정 특수 기능 (모드1, 2, 3 방향 감지. 모드 4, 5, 6 정상 모드, 두 루프 감지 분리)

(3) ((스위치 1=S1) D6 & D7 & D8 및 (스위치 2=S2) D3 & D4 & D5 CH1 및 CH2 감수성 선택 설정 (8 레벨 선택).

(4) ((스위치 1=S1) D9 & D10 및 (스위치2=S2) D6, D7 설정 주파수 (20 K ~ 100 KHz)

* 재설정 버튼: 참고: LD-200는 디프 스위치에 설정 변경이 이루어질 때마다 재설정해야합니다.

설치 주의 사항 및 문제 해결:

1. 코일 절단 크기와 삽입 지침은 오른쪽 다이어그램에 표시되어 있습니다.
2. 인덕션 코일에는 총 길이가 최대 500m에 달하는 철자기 전선을 사용하는 것이 좋습니다.
3. 코일의 절단 크기는 길이가 1.0 ~ 2.0 미터, 폭이 0.8 ~ 1.2 미터인 직사각형이어야하며 가능한 한 각의 직각을 피해야합니다.
4. 기본적인 전형적인 코일 회전 장치에 대한 권장 설치 개요:

설치 때, 제품 플러그와 소켓을 수직 방향으로 유지하십시오.

적용

방향 인식 기능이 장착된 JUTAI LD200/202 이중 채널 차량 루프 탐지기 시리즈는 수많은 단일 채널 입출 시나리오에 이상적입니다.JUTAI 한 문 제어 장치 (모델) 와 통합되면: AC-11), JUTAI 게이트 장벽 (모델: BR-110) 및 JUTAI 장거리 RFID 리더 (모델: PUHF-9) 과 고온 저항 루프 코일 (모델: JTHT-11)그것은 단일 채널 출입/출입 액세스 제어 시스템에 대한 원활한 솔루션을 형성합니다..

작동 원리는 다음과 같습니다.

1. 입력 절차:

   • 자동차가 지역사회나 주차장에 들어올 때 두 개의 루프 코일은 동시에 눌러집니다.
   • JUTAI 이중 채널 루프 탐지기 (LD-200/202) 는 입구에 위치한 UHF 리더를 작동시킵니다.
   • UHF 리더는 카드 ID를 읽고 Wiegand 출력을 통해 컨트롤러 (AC-11) 로 전송합니다.
   • 컨트롤러는 ID의 유효성을 확인하고 게이트 장벽을 열기 위해 릴레이 신호를 출력합니다.
   • 자동차가 지역사회나 주차장에 들어갔을 때, 장벽 게이트를 지나갈 때, 장벽 팔은 자동으로 낮아집니다.
   • JUTAI 싱글 채널 루프 탐지기 (LD-100/102) 는 이 과정에서 안전성과 반 부러진 기능을 보장합니다.

2. 출입 절차:

   • 자동차가 지역사회나 주차장을 빠져나갈 때, 그것은 내부 UHF 리더를 통과합니다.
   • LD-200/LD-202는 UHF 리더를 작동시켜 카드를 읽고 컨트롤러에 ID를 전송합니다.
   • 컨트롤러는 ID의 유효성을 확인하고 차량이 출구로 나갈 수 있도록 게이트 장벽을 열기 위해 릴레이 신호를 내보냅니다.
   • 차가 장벽 게이트를 통과하면 장벽 팔이 자동으로 낮아집니다.
   • LD-100/102는 이 과정에서 안전성과 반 충돌 기능을 제공합니다.

3. 방향 인식:

   • LD-200/LD-202의 방향 인식 기능은 차가 다른 UHF 리더를 지나가면 이중 채널 루프 감지기가 신호를 다시 작동시키지 않도록 합니다.따라서 시스템에 입력 또는 출력 기록만 기록합니다..

JUTAI LD-200/202 이중 채널 루프 탐지기는 또한 두 개의 독립적인 단일 채널 루프 탐지기로 작동 할 수 있습니다. 이 구성은 표준 한 입구 및 한 출구 주차장에 적합합니다.입구와 출구 모두에 하나의 장벽과 하나의 장거리 리더가 있는 경우.

이 설정에서, 하나의 루프 코일은 리더를 트리거하고 카드를 읽기 위해 사용되며, 다른 루프 코일은 장벽의 반 부러진 기능에 전념합니다.LD-200/202를 두 개의 독립적인 루프 탐지기로 사용함으로써이 설정은 각 기능에 대해 별도의 검출기를 사용하는 것과 관련된 하드웨어 비용을 줄입니다.

이 기능은 LD-200/202의 독립 작업 모드 기능을 활성화하여 이중 용량에서 효과적으로 작동 할 수 있습니다.
