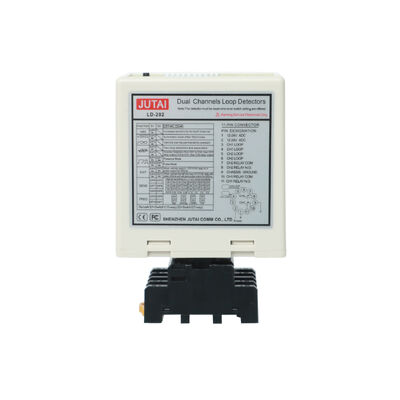

이중 채널 차량 루프 탐지기 교통 수치를 위한 방향 탐지 LD200 LD202

연결

표시등 및 스위치:

• 전원 LED (RED): "전원 켜짐"을 나타내기 위해 켜집니다.
• CH1 감지 LED:
  • 계속 켜짐: 차량 감지를 나타냅니다.
  • 느리게 깜박임: 루프 단락 또는 루프 후 꼬임 부족을 나타냅니다.
  • 빠르게 깜박임: 루프 개방 회로 또는 루프 후 과도한 꼬임을 나타냅니다.
• CH2 감지 LED:
  • 계속 켜짐: 차량 감지를 나타냅니다.
  • 느리게 깜박임: 루프 단락 또는 루프 후 꼬임 부족을 나타냅니다.
  • 빠르게 깜박임: 루프 개방 회로 또는 루프 후 과도한 꼬임을 나타냅니다.

감도 선택:

• 감도 및 주파수 조정은 7방향 딥 스위치 및 10방향 딥 스위치 설정을 통해 용이합니다.
• 사용자는 제공된 표에 따라 딥 스위치 위치를 구성하여 8가지 감도 설정 중에서 선택할 수 있습니다.
• 딥 스위치 6, 7 및 8은 CH1 감도를 제어하며 0.8(가장 덜 민감함)에서 0.015(가장 민감함)까지입니다.
• 딥 스위치 3, 4 및 5는 CH2 감도를 제어하며 0.8(가장 덜 민감함)에서 0.015(가장 민감함)까지입니다.

3. 스위치 1=S1 : 채널 1 루프 기능 선택 (10방향 딥 스위치)

(1)(스위치 1) DIP 1 & DIP 2 특수 감도 증가 (두 채널 모두) 트레일러용.

(2)(스위치 1=S1) D3, D4, D5 및 (스위치 2=S2) D1, D2 특수 기능 설정 (모드 1, 2, 3 방향 감지. 모드 4, 5, 6 일반 모드, 두 루프 감지는 분리됨)

(3)(스위치 1=S1) D6 & D7 & D8 및 (스위치 2=S2) D3 & D4 & D5 CH1 및 CH2 감도 선택 설정 (8단계 선택).

(4)(스위치 1=S1) D9 & D10 및 (스위치 2=S2) D6, D7 주파수 설정 (20K ~ 100KHz).

* 재설정 버튼 : 참고 : 딥 스위치 설정을 변경할 때마다 LD-200을 재설정해야 합니다.

설치 주의 사항 및 문제 해결:

1. 코일 절단 크기 및 임베딩 지침은 오른쪽에 있는 다이어그램에 표시된 대로입니다.
2. 유도 코일에는 강자성 전선을 사용하고 총 길이는 최대 500미터까지 사용하는 것이 좋습니다.
3. 코일의 절단 크기는 길이가 1.0~2.0미터, 너비가 0.8~1.2미터인 직사각형이어야 하며 모서리에서 직각을 최대한 피해야 합니다.
4. 기본적인 일반 코일 회전의 권장 설치 개요:

설치 시 제품 플러그와 소켓을 수직 방향으로 유지하십시오.

애플리케이션

방향 인식 기능이 탑재된 JUTAI LD200/202 듀얼 채널 차량 루프 감지기 시리즈는 수많은 단일 채널 출입 시나리오에 이상적입니다. JUTAI One 도어 컨트롤러(모델: AC-11), JUTAI 게이트 배리어(모델: BR-110) 및 JUTAI 장거리 RFID 리더기(모델: PUHF-9)와 고온 저항 루프 코일(모델: JTHT-11)과 통합하면 단일 채널 출입 통제 시스템을 위한 완벽한 솔루션을 형성합니다.

작동 원리는 다음과 같습니다.

1. 입장 과정:

   • 차가 커뮤니티 또는 주차장에 들어오면 두 개의 루프 코일이 동시에 눌립니다.
   • JUTAI 듀얼 채널 루프 감지기(LD-200/202)는 입구에 있는 UHF 리더기를 트리거합니다.
   • UHF 리더기는 카드 ID를 읽고 Wiegand 출력을 통해 컨트롤러(AC-11)로 보냅니다.
   • 컨트롤러는 ID의 유효성을 확인하고 릴레이 신호를 출력하여 게이트 배리어를 엽니다.
   • 차가 커뮤니티 또는 주차장에 들어오고 배리어 게이트를 통과하면 배리어 암이 자동으로 내려갑니다.
   • JUTAI 단일 채널 루프 감지기(LD-100/102)는 이 과정에서 안전 및 충돌 방지 기능을 보장합니다.

2. 출구 과정:

   • 차가 커뮤니티 또는 주차장에서 나가면 내부 UHF 리더기를 통과합니다.
   • LD-200/LD-202는 UHF 리더기를 트리거하여 카드를 읽고 ID를 컨트롤러로 보냅니다.
   • 컨트롤러는 ID의 유효성을 확인하고 릴레이 신호를 출력하여 차가 나가도록 게이트 배리어를 엽니다.
   • 차가 배리어 게이트를 통과하면 배리어 암이 자동으로 내려갑니다.
   • LD-100/102는 이 과정에서 안전 및 충돌 방지 기능을 제공합니다.

3. 방향 인식:

   • LD-200/LD-202의 방향 인식 기능은 차가 다른 UHF 리더기를 통과할 때 듀얼 채널 루프 감지기가 다시 신호를 트리거하지 않도록 하여 시스템에서 출입 기록만 기록하도록 합니다.

JUTAI LD-200/LD-202 듀얼 채널 루프 감지기는 두 개의 독립적인 단일 채널 루프 감지기로도 작동할 수 있습니다. 이 구성은 입구와 출구 모두에 배리어와 장거리 리더기가 하나씩 있는 표준 출입 주차장에 적합합니다.

이 설정에서 하나의 루프 코일은 리더기를 트리거하고 카드를 읽는 데 사용되고 다른 루프 코일은 배리어의 충돌 방지 기능에 전념합니다. LD-200/202를 두 개의 독립적인 루프 감지기로 사용하면 경제적인 관점에서 비용 절감 효과가 있을 수 있습니다. 이 설정은 각 기능에 대해 별도의 감지기를 사용하는 것과 관련된 일부 하드웨어 비용을 줄입니다.

이 기능은 LD-200/202의 독립 작동 모드 기능을 활성화하여 이중 용량으로 효과적으로 작동할 수 있도록 하여 달성됩니다.
