자동 게이트 및 산업 자동화를 위한 2채널 차량 감지기

원래 장소	중국
브랜드 이름	JUTAI
인증	CE
모델 번호	LD-202
문서	LD-200.202.pdf
최소 주문 수량	1
가격	negotiable
포장 세부 사항	판지 상자
배달 시간	5-8 근무일
지불 조건	T/T,L/C,D/A,D/P,웨스턴 유니온,페이팔,MoneyGram,Alipay
공급 능력	한 달에 1000 조각

무료샘플과 쿠폰을 위해 나와 연락하세요.

WhatsApp:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

제품 상세 정보

전력 요구 사항	12-24V	자동 회전 범위	20-2000어
감광도	16방향 선택 가능/최고 0.010%Dl/L/최저 2.56%	작동 온도	-40 ~ +70℃
응답 시간	켜기 10-90ms / 끄기 10-90ms	사양	13.68.65.2
강조하다	2채널 차량 감지기 , 자동 게이트 루프 감지기 , 산업 자동화 차량 센서

메시지를 남겨주세요

제품 설명

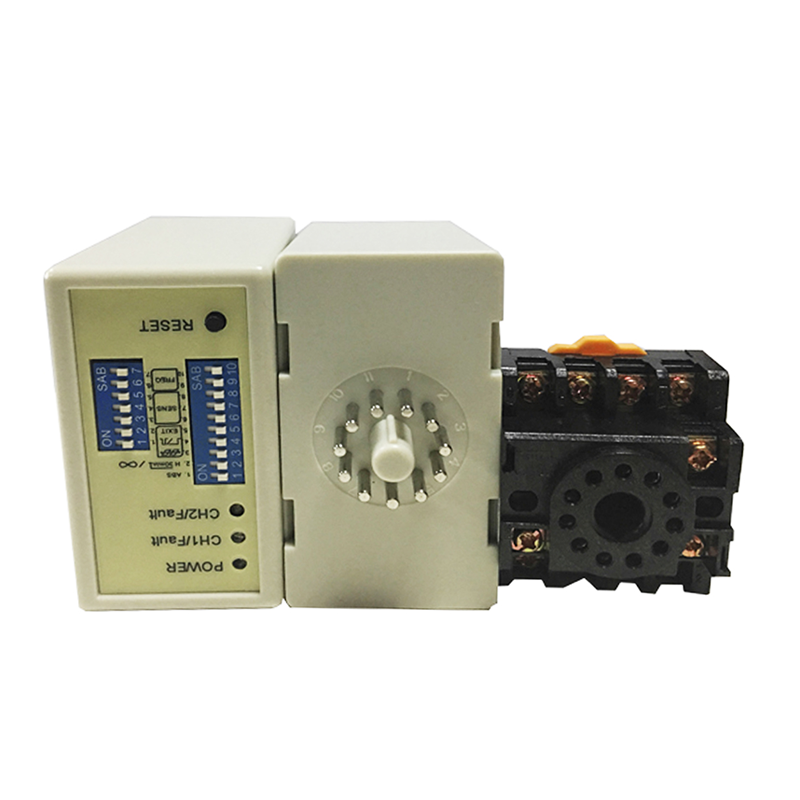

자동 게이트 및 산업 자동화를 위한 2채널 차량 감지기 0

자동화된 게이트 및 산업 자동화를 위한 2채널 차량 감지기

JUTAI 2채널 차량 감지기(모델 LD200/LD202)는 자동화된 게이트 시스템 및 산업 자동화 시나리오에 맞게 맞춤화된 견고한 고성능 핵심 구성 요소입니다. 이중 독립 감지 채널, 유연한 작동 모드 및 산업 등급 안정성을 통합하여 자동 게이트를 원활하게 트리거하고 산업 장비를 조정하며 작업 흐름 안전을 향상시킵니다. 이는 공장, 창고, 물류 단지 및 상업용/주거용 자동화 액세스 포인트에 이상적입니다. 이는 양방향 제어 또는 2개의 개별 단일 채널 감지기를 위한 통합 시스템으로 기능하여 다양한 산업 레이아웃 및 게이트 자동화 요구 사항에 적응합니다.

핵심 기능(자동 게이트 및 산업 최적화)

자동 게이트 지능형 트리거: 실시간 차량 감지(응답 시간 10~90ms)로 게이트가 자동으로 열리거나 닫히며, 펄스 출력(1회 게이트 리프팅)과 존재감 출력(차량 통과 중 게이트가 열린 상태 유지)을 모두 지원하여 충돌을 방지합니다.
듀얼 채널 산업용 유연성: 추가 하드웨어 없이 조정된 방향 제어(예: 출입문 분리) 또는 독립적인 단일 채널 사용(예: 두 개의 별도 게이트/장비 트리거) 사이를 전환합니다.
대형 차량 및 트레일러 개조: DIP 스위치 1(ON)은 두 채널 모두의 감도를 높여 트레일러, 대형 트럭 또는 대형 화물 차량이 통과할 때 의도하지 않은 게이트 폐쇄를 방지합니다. 이는 산업 물류에 매우 중요합니다.
6가지 구성 가능한 작동 모드: 양방향 게이트 제어를 위한 3가지 방향 감지 모드(CH1→CH2/CH2→CH1); 산업 자동화 작업 흐름(예: 게이트 + 컨베이어 조정)과 일치하는 별도의 존재/펄스 출력을 위한 3가지 일반 모드.
간섭 방지 산업 안정성: 채널당 8단계 조정 가능한 감도(0.015%~0.8% DL/L) + 4단계 주파수(20~100kHz)는 산업 기계, 금속 구조물 또는 인접 루프와의 혼선을 제거합니다.
산업 등급 내구성: -40°C~+70°C의 극한 온도, 95% 비응축 습도 및 산업 진동을 견딥니다. 방진/방수 하우징은 작업장, 실외 게이트 및 하역장에 적합합니다.
직관적인 오류 진단: LED 표시기(전원 + CH1/CH2 감지)는 루프 오류(느린 깜박임 = 단락/회전 부족, 빠른 깜박임 = 개방 회로/회전 초과)에 대해 경고하여 빠른 문제 해결을 통해 가동 중지 시간을 줄입니다.
유연한 전원 및 통합: 영구 설치용 LD200(100–240V AC); 모바일 자동화 설정을 위한 LD202(12–24V DC); 듀얼 릴레이 출력(채널당 1개)은 게이트 컨트롤러, PLC 및 산업 안전 시스템과 원활하게 통합됩니다.

기술 사양

매개변수	사양
제품명	2채널 차량 감지기
모델	LD200(AC 전원) / LD202(DC 전원)
채널	2 독립적(방향 제어 또는 별도 사용)
전원공급장치	100~240V AC(LD200) / 12~24V DC(LD202)
작동 모드	3가지 방향 감지 모드 + 3가지 일반 모드(S1 D3-D5 + S2 D1-D2를 통해 구성 가능)
감광도	채널당 8레벨(0.015%~0.8% DL/L), 트레일러 감도 부스트(DIP 스위치 1 ON)
주파수 범위	20~100kHz(S1 D9-D10 + S2 D6-D7을 통해 4단계 선택 가능)
응답 시간	10~90ms(켜기/끄기)
릴레이 출력	릴레이 2개(채널당 1개: COM + NO)
상태 표시기	빨간색 전원 LED + 녹색 CH1/CH2 LED(계속 켜져 있음 = 감지, 느리거나 빠르게 깜박임 = 오류)
재설정 기능	수동 재설정 버튼 + 구성 가능한 자동 재설정(기본값 10분, DIP 스위치 2 OFF)
루프 인덕턴스	채널당 20~2000μH
권장 루프 회전	3~4m(6턴) / 4~6m(5턴) / 6~10m(4턴) / 10~20m(3턴) / ≥20m(2턴)
루프 씰링	빠르게 경화되는 검정색 에폭시 화합물 또는 뜨거운 역청 매스틱(도로/산업 바닥과 혼합)
작동 온도	-40°C ~ +70°C
습도 허용 오차	최대 95% RH(비응축)
보증	2년 제조업체 보증

주요 애플리케이션

자동 게이트 시스템: 주거용/상업용 출입 게이트, 산업 경계 게이트 및 주차장 차단 게이트 - 양방향 충돌을 방지하기 위해 방향 감지 기능을 갖춘 자동 트리거링입니다.
창고 자동화: 존재감/펄스 출력을 통해 컨베이어 또는 로딩 도크 레벨러와 조화를 이루며 지게차 출입을 위한 고속 도어 제어.
공장 워크숍 이용: 인력/차량 경로를 분리하여 승인된 차량에만 안전문이 열리도록 하고, 차량이 위험 구역에 있을 때 기계 시동을 방지합니다.
물류 야드 자동화: 트레일러/트럭 출입 관리, 자동화된 게이트 및 야적장 관리 시스템을 실행하여 적재/하역 일정을 최적화합니다.
냉장 보관 및 클린룸: 빠른 게이트 트리거링으로 온도 손실이나 먼지 유입을 최소화하고, 엄격한 환경 요구 사항에 맞는 결로 방지 설계를 적용했습니다.
산업용 컨베이어 조정: 컨베이어 공급 지점에서 차량을 감지하여 장비 시작/중지를 트리거하여 자재 넘침이나 충돌을 방지합니다.
건설 현장 게이트: 건설 차량 출입을 위한 임시 자동 게이트 제어(LD202 DC 모델 사용), 출입 통제 시스템과 통합.
전기차 제조시설: 조립 라인에서 전기 자동차를 감지하고, 부품 배송 및 완제품 운송을 위한 자동화된 게이트를 실행합니다.

자동 게이트 및 산업 자동화를 위한 2채널 차량 감지기 1

자동 게이트 및 산업 자동화를 위한 2채널 차량 감지기 2

자동 게이트 및 산업 자동화를 위한 2채널 차량 감지기 3

사이

표시기 및 스위치:

전원 LED(빨간색): "전원 켜짐"을 나타내기 위해 켜집니다.
CH1 감지 LED:
- 계속 켜져 있음: 차량 감지를 나타냅니다.
- 느리게 깜박임: 루프 단락 또는 루프 후 꼬임이 부족함을 나타냅니다.
- 빠르게 깜박임: 루프 개방 회로 또는 루프 후 과도한 비틀림을 나타냅니다.
CH2 감지 LED:
- 계속 켜져 있음: 차량 감지를 나타냅니다.
- 느리게 깜박임: 루프 단락 또는 루프 후 꼬임이 부족함을 나타냅니다.
- 빠르게 깜박임: 루프 개방 회로 또는 루프 후 과도한 비틀림을 나타냅니다.

감도 선택:

7방향 딥 스위치와 10방향 딥 스위치 설정을 통해 감도 및 주파수 조정이 용이합니다.
사용자는 제공된 표에 따라 딥 스위치 위치를 구성하여 8가지 감도 설정 중에서 선택할 수 있습니다.
딥 스위치 6, 7, 8은 CH1 감도를 0.8(가장 민감도)부터 0.015(가장 민감도)까지 제어합니다.
딥 스위치 3, 4, 5는 CH2 감도를 0.8(가장 민감도)에서 0.015(가장 민감도) 범위로 제어합니다.

3. 스위치 1=S1 : 채널 1 루프 기능 선택(10방향 딥 스위치)

(1)(스위치 1) 두 예고편 모두에 대해 DIP 1 및 DIP 2 특수 감도가 증가합니다(두 채널 모두).

(2)(스위치 1=S1) D3, D4, D5 및 (스위치 2=S2) D1, D2 특수 기능 설정(모드1, 2, 3 방향 감지. 모드 4, 5, 6 일반 모드, 두 개의 루프 감지가 분리됨)

(3)(스위치 1=S1) D6 & D7 & D8 및 (스위치 2=S2) D3 & D4 & D5 CH1 및 CH2 감도 선택 설정(8개 레벨 선택).

(4)(스위치 1=S1) D9 & D10 및 (스위치2=S2) D6, D7 주파수 설정(20K ~ 100KHz).

* 재설정 버튼: 참고: 딥 스위치의 설정이 변경될 때마다 LD-200을 재설정해야 합니다.

설치 주의사항 및 문제 해결:

코일 절단 크기 및 매립 지침은 오른쪽 그림과 같습니다.
유도 코일에는 총 길이가 최대 500m인 강자성 와이어를 사용하는 것이 좋습니다.
코일의 절단 크기는 길이 1.0~2.0m, 폭 0.8~1.2m의 직사각형으로 모서리 부분의 직각은 최대한 피한다.
기본 일반 코일 회전의 권장 설치 개요:

설치시 제품의 플러그와 소켓을 수직방향으로 유지해주세요.

애플리케이션

방향 인식 기능을 갖춘 JUTAI LD200/202 이중 채널 차량 루프 감지기 시리즈는 수많은 단일 채널 출입 시나리오에 이상적입니다. JUTAI One 도어 컨트롤러(모델: AC-11), JUTAI 게이트 배리어(모델: BR-110) 및 JUTAI 장거리 RFID 리더(모델: PUHF-9)와 고온 저항 루프 코일(모델: JTHT-11)과 통합되면 단일 채널 출입 통제 시스템을 위한 완벽한 솔루션을 형성합니다.

작동 원리는 다음과 같습니다.

참가 절차:
- 자동차가 커뮤니티나 주차장에 진입하면 두 개의 루프 코일이 동시에 눌려집니다.
- JUTAI 이중 채널 루프 감지기(LD-200/202)는 입구에 있는 UHF 리더기를 작동시킵니다.
- UHF 리더는 카드 ID를 읽고 이를 Wiegand 출력을 통해 컨트롤러(AC-11)로 보냅니다.
- 컨트롤러는 ID의 유효성을 확인하고 게이트 배리어를 열기 위한 릴레이 신호를 출력합니다.
- 차량이 커뮤니티나 주차장에 진입하고 차단문을 통과하면 차단벽이 자동으로 내려갑니다.
- JUTAI 단일 채널 루프 감지기(LD-100/102)는 이 과정에서 안전과 파손 방지 기능을 보장합니다.
종료 프로세스:
- 자동차가 커뮤니티나 주차장을 나갈 때 내부 UHF 리더기를 통과합니다.
- LD-200/LD-202는 UHF 리더를 작동시켜 카드를 읽고 컨트롤러에 ID를 보냅니다.
- 컨트롤러는 ID의 유효성을 확인하고 릴레이 신호를 출력하여 차량이 하차할 수 있도록 게이트 장벽을 엽니다.
- 차량이 배리어 게이트를 통과하면 배리어 암이 자동으로 내려갑니다.
- LD-100/102는 이 과정에서 안전과 파손 방지 기능을 제공합니다.
방향 인식:
- LD-200/LD-202의 방향 인식 기능은 차량이 다른 UHF 리더를 지나갈 때 이중 채널 루프 감지기가 신호를 다시 트리거하지 않도록 하여 시스템에 출입 기록만 기록합니다.

JUTAI LD-200/202 이중 채널 루프 감지기는 두 개의 독립적인 단일 채널 루프 감지기로도 기능할 수 있습니다. 이 구성은 입구와 출구 모두에 하나의 장벽과 하나의 장거리 판독기가 있는 표준 일인형 및 일인형 주차장에 적합합니다.

이 설정에서는 하나의 루프 코일이 리더를 작동하고 카드를 읽는 데 사용되고, 다른 루프 코일은 장벽의 스매싱 방지 기능에 사용됩니다. LD-200/202를 두 개의 독립적인 루프 감지기로 활용하면 경제적 관점에서 잠재적인 비용 절감 이점이 있습니다. 이 설정은 각 기능에 대해 별도의 감지기를 사용하는 것과 관련된 하드웨어 비용을 일부 줄여줍니다.

이 기능은 LD-200/202의 독립 작업 모드 기능을 활성화하여 달성되며, 이 이중 용량에서 효과적으로 작동할 수 있습니다.
