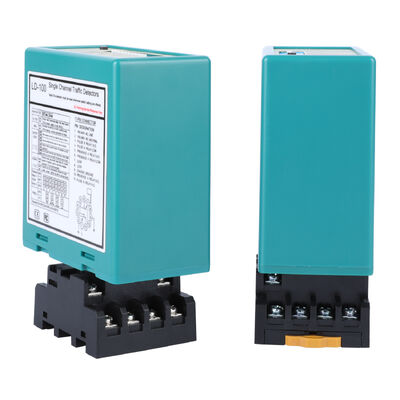

루프 센서 싱글 듀얼 채널 DIP 스위치 설정 주차 및 교통 관리

원래 장소	중국
브랜드 이름	JUTAI
인증	CE
모델 번호	LD-202
문서	LD-200.202.pdf
최소 주문 수량	1
가격	negotiable
포장 세부 사항	판지 상자
배달 시간	5-8 근무일
지불 조건	T/T,L/C,D/A,D/P,웨스턴 유니온,페이팔,MoneyGram,Alipay
공급 능력	한 달에 1000 조각

무료샘플과 쿠폰을 위해 나와 연락하세요.

WhatsApp:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

제품 상세 정보

전력 요구 사항	12-24V	자동 회전 범위	20-2000어
감광도	16방향 선택 가능/최고 0.010%Dl/L/최저 2.56%	작동 온도	-40 ~ +70℃
응답 시간	켜기 10-90ms / 끄기 10-90ms	사양	13.68.65.2
강조하다	DIP 스위치와 함께 루프 센서 , 듀얼 채널 루프 탐지기 , 주차 관리 루프 센서

메시지를 남겨주세요

제품 설명

루프 센서 싱글 듀얼 채널 DIP 스위치 설정 주차 및 교통 관리 0

주차 및 교통 관리를 위한 DIP 스위치 설정이 포함된 루프 센서 단일 및 듀얼 채널

JUTAI 단일 및 이중 채널 루프 센서는 주차 및 교통 관리에 최적화된 전문가급 감지 장치로, 신속한 설정 및 사용자 정의를 위한 직관적인 DIP 스위치 구성을 갖추고 있습니다. 산업적 신뢰성을 바탕으로 구축된 이 제품은 정밀한 차량 존재 감지, 펄스 트리거링 및 (이중 채널 모델의 경우) 방향 감지 기능을 제공하며 주차 게이트, 교통 카운터 및 출입 통제 시스템과 원활하게 통합됩니다.

당사의 제품군은 다양한 관리 요구 사항을 충족합니다.

단일 채널(LD100 AC / LD102 DC): DIP 스위치로 조정 가능한 감도 및 작동 모드를 통해 기본 주차 게이트 자동화 및 단일 차선 교통 감지에 이상적입니다.
듀얼 채널(LD200 AC / LD202 DC): 주차 출입 횟수 계산 및 양방향 교통 흐름 관리에 맞게 조정된 DIP 스위치 구성 가능 방향 감지 기능이 장착되어 있습니다.

모든 센서는 자동차, 트럭, 오토바이, 지게차를 안정적으로 감지하여 실내외 주차장, 도로 및 교통량이 많은 지역에서 안정적인 성능을 유지합니다.

주요 기능(DIP 스위치 및 주차/교통 최적화)

직관적인 DIP 스위치 구성: DIP 스위치를 통해 감도, 작동 모드, 주파수 및 방향 감지(듀얼 채널만 해당)를 조정합니다. 복잡한 소프트웨어가 필요 없으며 현장에서 신속한 튜닝이 가능합니다.
DIP를 통해 조정 가능한 감도: 단일 채널(16레벨 튜닝); 듀얼 채널(채널당 8레벨 독립 조정) - DIP 스위치 6-8(단일) 또는 S1 D6-8/S2 D3-5(이중)는 잘못된 트리거를 방지하기 위해 감도(0.015%-0.8% DL/L)를 설정합니다.
다중 모드 DIP 선택: DIP 스위치를 사용하여 현재 상태/펄스/자동 재설정 모드(모든 모델)를 선택합니다. 듀얼 채널은 교통 흐름 판단을 위해 3가지 방향 감지 모드(S1 D3-5 + S2 D1-2를 통해)를 추가합니다.
DIP를 통한 주파수 튜닝: 밀집된 주차/교통 환경에서 혼선을 제거하기 위해 DIP 스위치(S1 D9-10 + S2 D6-7)로 설정된 4단계 주파수(20~80kHz 싱글 / 20~100kHz 듀얼)입니다.
산업 등급 내구성: 비바람에 견디는/방진 하우징, -40°C~+70°C 작동 온도, 95% 비응축 습도 허용 - 극한의 날씨와 교통 혼잡에 견딜 수 있습니다.
실시간 상태 알림: 빠른 문제 해결을 위해 DIP 스위치 재설정 기능과 쌍을 이루는 전원, 감지 및 루프 오류(단락/개방 회로)에 대한 LED 표시기입니다.
트레일러/대형 차량 개조: DIP 스위치 1(ON)은 감도를 높여(듀얼 채널) 주차장이나 차선에서 대형 차량의 오인식을 방지합니다.

기술 사양 요약

매개변수	단일 채널(LD100 / LD102)	듀얼 채널(LD200 / LD202)
전원공급장치	100~240V AC 또는 12~24V DC	100~240V AC 또는 12~24V DC
탐지 채널	1	2개의 독립 채널
DIP 스위치 기능	감도, 주파수, 유무/펄스/자동 재설정	감도, 주파수, 방향 감지, 존재/펄스/자동 재설정, 트레일러 감도 향상
감도 조정	16레벨(DIP 스위치 제어)	채널당 8레벨(DIP 스위치 제어)
주파수 선택	4단계(20~80kHz, DIP 조정 가능)	4단계(20~100kHz, DIP 조정 가능)
방향 감지	사용할 수 없음	예(3가지 모드, DIP 스위치 구성 가능)
릴레이 출력	2(존재 + 펄스/폴트)	2(채널당 1개: COM + NO)
응답 시간	10~90ms	10~90ms
작동 온도	-40°C ~ +70°C	-40°C ~ +70°C
지표	전원 LED + 감지 LED	전원 LED + CH1/CH2 감지 LED
습도 허용 오차	최대 95% RH(비응축)	최대 95% RH(비응축)
루프 인덕턴스 범위	20~2000μH	채널당 20~2000μH

루프 설치 안내(주차/교통배치)

루프 둘레	권장 와이어 턴
3~4미터	6턴
4~6미터	5턴
6~10미터	4턴
10~20미터	3턴
20미터 이상	2턴
설치 참고 사항	이중 채널 방향 감지의 경우 이동 경로를 따라 1m 간격으로 루프를 설치하십시오. 주차장/도로 표면에 맞게 빠르게 경화되는 에폭시/뜨거운 역청으로 밀봉합니다.

이상적인 응용 프로그램(주차 및 교통 관리 중심)

단일 채널 사용 사례: 주차 게이트/붐 게이트 자동화, 단일 차선 교통 감지, 산업용 주차 접근 제어, 주차 유도 시스템을 위한 간단한 차량 존재 트리거.
듀얼 채널 사용 사례: 주차 입출차 계수 시스템, 양방향 교통 흐름 모니터링, 요금소 차선 관리, 주차장 점유 추적, 다차로 교통 방향 분석.

JUTAI 루프 센서를 선택하는 이유는 무엇입니까?

빠른 현장 배포에 최적화된 DIP 스위치 설정을 갖춘 주차/교통 감지 분야에서 15년 이상의 전문 지식을 보유하고 있습니다.
DIP 스위치 지원 사용자 정의는 소프트웨어 종속성을 제거하여 주차/교통 프로젝트의 설정 시간을 단축합니다.
엄격한 선적 전 테스트는 교통량이 많은 주차장과 도로 관리 시나리오에서 신뢰성을 보장합니다.
OEM/ODM 지원 + 표준 주문 유연성, 특정 주차/교통 시스템 요구 사항에 적응.
원활한 통합과 장기적인 성능을 위한 2년 보증 + 연중무휴 기술 지원.

올바른 모델 선택

선택하다단일 채널기본 주차 게이트 자동화 또는 단일 차선 교통 감지용(DIP 조정 가능 감도/펄스 모드)
선택하다듀얼 채널주차 출입 횟수 계산, 방향 감지 또는 이중 차선 교통 관리(전체 DIP 스위치 기능)용입니다.

지금 주문하세요 - 주차 및 교통 관리 간소화

샘플을 요청하거나 맞춤형 견적을 받거나 DIP 스위치 구성 세부 사항을 문의하려면 지금 당사에 문의하십시오. JUTAI의 DIP 조정 가능 루프 센서는 주차 및 교통 관리 프로젝트에 정확하고 배포가 쉬운 감지 기능을 제공합니다.

루프 센서 싱글 듀얼 채널 DIP 스위치 설정 주차 및 교통 관리 1

루프 센서 싱글 듀얼 채널 DIP 스위치 설정 주차 및 교통 관리 2

루프 센서 싱글 듀얼 채널 DIP 스위치 설정 주차 및 교통 관리 3

사이

표시기 및 스위치:

전원 LED(빨간색): "전원 켜짐"을 나타내기 위해 켜집니다.
CH1 감지 LED:
- 계속 켜져 있음: 차량 감지를 나타냅니다.
- 느리게 깜박임: 루프 단락 또는 루프 후 꼬임이 부족함을 나타냅니다.
- 빠르게 깜박임: 루프 개방 회로 또는 루프 후 과도한 비틀림을 나타냅니다.
CH2 감지 LED:
- 계속 켜져 있음: 차량 감지를 나타냅니다.
- 느리게 깜박임: 루프 단락 또는 루프 후 꼬임이 부족함을 나타냅니다.
- 빠르게 깜박임: 루프 개방 회로 또는 루프 후 과도한 비틀림을 나타냅니다.

감도 선택:

7방향 딥 스위치와 10방향 딥 스위치 설정을 통해 감도 및 주파수 조정이 용이합니다.
사용자는 제공된 표에 따라 딥 스위치 위치를 구성하여 8가지 감도 설정 중에서 선택할 수 있습니다.
딥 스위치 6, 7, 8은 CH1 감도를 0.8(가장 민감도)부터 0.015(가장 민감도)까지 제어합니다.
딥 스위치 3, 4, 5는 CH2 감도를 0.8(가장 민감도)에서 0.015(가장 민감도) 범위로 제어합니다.

3. 스위치 1=S1 : 채널 1 루프 기능 선택(10방향 딥 스위치)

(1)(스위치 1) 두 예고편 모두에 대해 DIP 1 및 DIP 2 특수 감도가 증가합니다(두 채널 모두).

(2)(스위치 1=S1) D3, D4, D5 및 (스위치 2=S2) D1, D2 특수 기능 설정(모드1, 2, 3 방향 감지. 모드 4, 5, 6 일반 모드, 두 개의 루프 감지가 분리됨)

(3)(스위치 1=S1) D6 & D7 & D8 및 (스위치 2=S2) D3 & D4 & D5 CH1 및 CH2 감도 선택 설정(8개 레벨 선택).

(4)(스위치 1=S1) D9 & D10 및 (스위치2=S2) D6, D7 주파수 설정(20K ~ 100KHz).

* 재설정 버튼: 참고: 딥 스위치의 설정이 변경될 때마다 LD-200을 재설정해야 합니다.

설치 주의사항 및 문제 해결:

코일 절단 크기 및 매립 지침은 오른쪽 그림과 같습니다.
유도 코일에는 총 길이가 최대 500m인 강자성 와이어를 사용하는 것이 좋습니다.
코일의 절단 크기는 길이 1.0~2.0m, 폭 0.8~1.2m의 직사각형으로 모서리 부분의 직각은 최대한 피한다.
기본 일반 코일 회전의 권장 설치 개요:

설치시 제품의 플러그와 소켓을 수직방향으로 유지해주세요.

애플리케이션

방향 인식 기능을 갖춘 JUTAI LD200/202 이중 채널 차량 루프 감지기 시리즈는 수많은 단일 채널 출입 시나리오에 이상적입니다. JUTAI One 도어 컨트롤러(모델: AC-11), JUTAI 게이트 배리어(모델: BR-110) 및 JUTAI 장거리 RFID 리더(모델: PUHF-9)와 고온 저항 루프 코일(모델: JTHT-11)과 통합되면 단일 채널 출입 통제 시스템을 위한 완벽한 솔루션을 형성합니다.

작동 원리는 다음과 같습니다.

참가 절차:
- 자동차가 커뮤니티나 주차장에 진입하면 두 개의 루프 코일이 동시에 눌려집니다.
- JUTAI 이중 채널 루프 감지기(LD-200/202)는 입구에 있는 UHF 리더기를 작동시킵니다.
- UHF 리더는 카드 ID를 읽고 이를 Wiegand 출력을 통해 컨트롤러(AC-11)로 보냅니다.
- 컨트롤러는 ID의 유효성을 확인하고 게이트 배리어를 열기 위한 릴레이 신호를 출력합니다.
- 차량이 커뮤니티나 주차장에 진입하고 차단문을 통과하면 차단벽이 자동으로 내려갑니다.
- JUTAI 단일 채널 루프 감지기(LD-100/102)는 이 과정에서 안전과 파손 방지 기능을 보장합니다.
종료 프로세스:
- 자동차가 커뮤니티나 주차장을 나갈 때 내부 UHF 리더기를 통과합니다.
- LD-200/LD-202는 UHF 리더를 작동시켜 카드를 읽고 컨트롤러에 ID를 보냅니다.
- 컨트롤러는 ID의 유효성을 확인하고 릴레이 신호를 출력하여 차량이 하차할 수 있도록 게이트 장벽을 엽니다.
- 차량이 배리어 게이트를 통과하면 배리어 암이 자동으로 내려갑니다.
- LD-100/102는 이 과정에서 안전과 파손 방지 기능을 제공합니다.
방향 인식:
- LD-200/LD-202의 방향 인식 기능은 차량이 다른 UHF 리더를 지나갈 때 이중 채널 루프 감지기가 신호를 다시 트리거하지 않도록 하여 시스템에 출입 기록만 기록합니다.

JUTAI LD-200/202 이중 채널 루프 감지기는 두 개의 독립적인 단일 채널 루프 감지기로도 기능할 수 있습니다. 이 구성은 입구와 출구 모두에 하나의 장벽과 하나의 장거리 판독기가 있는 표준 일인형 및 일인형 주차장에 적합합니다.

이 설정에서는 하나의 루프 코일이 리더를 작동하고 카드를 읽는 데 사용되고, 다른 루프 코일은 장벽의 스매싱 방지 기능에 사용됩니다. LD-200/202를 두 개의 독립적인 루프 감지기로 활용하면 경제적 관점에서 잠재적인 비용 절감 이점이 있습니다. 이 설정은 각 기능에 대해 별도의 감지기를 사용하는 것과 관련된 하드웨어 비용을 일부 줄여줍니다.

이 기능은 LD-200/202의 독립 작업 모드 기능을 활성화하여 달성되며, 이 이중 용량에서 효과적으로 작동할 수 있습니다.
