주차장 장벽 게이트 및 카운팅 시스템에 대한 단일 듀얼 채널 차량 탐지기

원래 장소	중국
브랜드 이름	JUTAI
인증	CE
모델 번호	LD-202
문서	LD-200.202.pdf
최소 주문 수량	1
가격	negotiable
포장 세부 사항	판지 상자
배달 시간	5-8 근무일
지불 조건	T/T,L/C,D/A,D/P,웨스턴 유니온,페이팔,MoneyGram,Alipay
공급 능력	한 달에 1000 조각

무료샘플과 쿠폰을 위해 나와 연락하세요.

WhatsApp:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

제품 상세 정보

전력 요구 사항	12-24V	자동 회전 범위	20-2000어
감광도	16방향 선택 가능/최고 0.010%Dl/L/최저 2.56%	작동 온도	-40 ~ +70℃
응답 시간	켜기 10-90ms / 끄기 10-90ms	사양	13.68.65.2
강조하다	싱글 채널 차량 루프 디텍터 , 듀얼 채널 주차장 감지기 , 셀 수 있는 장벽 게이트 루프 탐지기

메시지를 남겨주세요

제품 설명

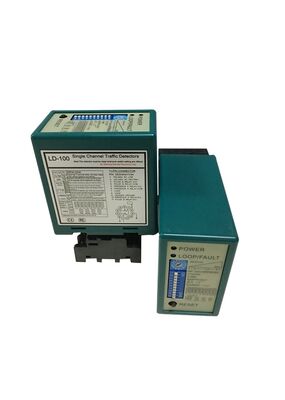

주차장 장벽 게이트 및 카운팅 시스템에 대한 단일 듀얼 채널 차량 탐지기 0

주차장 배리어 게이트 및 계산 시스템을 위한 단일 및 이중 채널 차량 감지기

JUTAI 단일 및 이중 채널 차량 감지기는 주차장 배리어 게이트 자동화 및 점유 계산 시스템을 위한 전문 솔루션으로, 정확한 차량 감지, 안정적인 트리거 제어 및 정확한 교통 데이터 수집을 제공합니다. 산업 등급의 내구성을 갖춘 이 제품은 배리어 게이트 컨트롤러 및 계수 플랫폼과 완벽하게 통합되어 모든 규모의 실내/실외 주차장에 적합합니다.

당사의 제품 범위는 핵심 주차장 요구 사항을 목표로 합니다.

단일 채널(LD100 AC / LD102 DC): 기본 배리어 게이트 활성화 및 단일 지점 존재 감지에 최적화되어 중소형 주차장에 이상적입니다.
듀얼 채널(LD200 AC / LD202 DC): 방향 감지 및 이중 구역 모니터링 기능을 갖추고 있으며, 주차장 입/출차 계산 및 양방향 배리어 게이트 관리를 위해 설계되었습니다.

모든 감지기는 자동차, 오토바이, SUV 및 경상용차를 일관되게 식별하여 잘못된 트리거를 최소화하고 운영 효율성을 최대화합니다.

주요 기능 (주차장 차단 및 카운팅 최적화)

배리어 게이트 트리거 정밀도: 펄스 출력(1회성 장벽 리프팅) 및 존재 유지(차량 통행 중 장벽을 열어두기)를 지원하며, 충돌 방지를 위한 10~90ms의 응답 시간을 제공합니다.
정확한 계산 기능(듀얼 채널 전용): 구성 가능한 3가지 방향 모드는 출입 트래픽을 구별하여 실시간 점유 데이터에 대한 중복 또는 누락된 카운트를 제거합니다.
조정 가능한 감도: 단일 채널(16레벨 튜닝); 듀얼 채널(채널당 8단계 독립적 조정) - 다양한 차량 크기에 적응하고 금속 파편으로 인한 잘못된 트리거를 방지합니다.
산업 등급 신뢰성: 내후성 하우징, -40°C~+70°C 작동 온도 범위 및 95% 비응축 습도 허용 - 실외 주차장 환경에 적합합니다.
실시간 상태 모니터링: LED 표시기는 전원, 감지 상태 및 루프 오류(단락/개방 회로)를 표시하여 빠른 문제 해결을 가능하게 하여 가동 중지 시간을 줄입니다.
간섭 방지 설계: 4단계 선택 가능 주파수(단일 채널의 경우 20~80kHz, 듀얼 채널의 경우 20~100kHz)는 인접한 루프 또는 주차장 장비와의 혼선을 제거합니다.
쉬운 통합: 듀얼 릴레이 출력은 배리어 게이트 컨트롤러, 카운팅 디스플레이 및 주차장 관리 소프트웨어와 원활하게 연결되므로 복잡한 프로그래밍이 필요하지 않습니다.

기술 사양 요약

매개변수	단일 채널(LD100 / LD102)	듀얼 채널(LD200 / LD202)
전원공급장치	100~240V AC 또는 12~24V DC	100~240V AC 또는 12~24V DC
탐지 채널	1	2개의 독립 채널
방향 감지	사용할 수 없음	예(3가지 모드, DIP 스위치 구성 가능)
감도 조정	16레벨	채널당 8레벨
주파수 선택	4단계(20~80kHz)	4단계(20~100kHz)
릴레이 출력	2(존재 + 펄스/폴트)	2(채널당 1개: COM + NO)
응답 시간	10~90ms	10~90ms
작동 온도	-40°C ~ +70°C	-40°C ~ +70°C
지표	전원 LED + 감지 LED	전원 LED + CH1/CH2 감지 LED
습도 허용 오차	최대 95% RH(비응축)	최대 95% RH(비응축)
루프 인덕턴스 범위	20~2000μH	채널당 20~2000μH

루프 설치 안내(주차장 배치)

루프 둘레	권장 와이어 턴
3~4미터	6턴
4~6미터	5턴
6~10미터	4턴
10~20미터	3턴
20미터 이상	2턴
설치 참고 사항	이중 채널 계산의 경우 입구/출구 차선을 따라 1m 간격으로 루프를 설치합니다. 주차장 교통 마모를 견딜 수 있도록 신속 경화 에폭시로 밀봉합니다.

이상적인 용도(주차장 배리어 및 카운팅 포커스)

단일 채널 사용 사례

소형 주차장 배리어 게이트 자동화
산업용 주차장 출입 통제
주거단지 배리어 게이트 트리거링
주차장 안내를 위한 기본 차량 존재 감지

듀얼 채널 사용 사례

주차장 출입 계산 시스템
다중 차선 배리어 게이트 관리
쇼핑몰 주차장 실시간 점유율 추적
공항주차장 양방향 교통흐름 분석

JUTAI 차량 감지기를 선택하는 이유는 무엇입니까?

차량 감지 분야에서 15년 이상의 전문 지식을 바탕으로 주차장 장벽 및 계수 요구 사항에 맞춘 솔루션을 제공합니다.
포괄적인 제품 범위: 기본 단일 채널부터 계산용 고급 이중 채널 검출기까지.
엄격한 배송 전 테스트를 통해 교통량이 많은 주차장 환경에서도 신뢰성을 보장합니다.
OEM/ODM 맞춤형 지원 + 표준 주문 유연성, 특정 주차장 레이아웃에 적응.
2년 보증 + 원활한 통합을 위한 전용 기술 지원.

올바른 모델 선택

선택하다단일 채널기본 배리어 게이트 활성화 및 단일 지점 존재 감지용.
선택하다듀얼 채널주차장 출입 횟수 계산, 방향 감지 또는 다중 차선 장벽 관리용입니다.

지금 주문하세요 – 주차장 운영 최적화

샘플을 요청하거나 맞춤형 견적을 받거나 기술 세부 사항을 문의하려면 지금 저희에게 연락하십시오. JUTAI의 단일 및 이중 채널 차량 감지기는 주차장 배리어 게이트 및 계수 시스템 프로젝트에 정확하고 안정적인 성능을 제공합니다.

주차장 장벽 게이트 및 카운팅 시스템에 대한 단일 듀얼 채널 차량 탐지기 1

주차장 장벽 게이트 및 카운팅 시스템에 대한 단일 듀얼 채널 차량 탐지기 2

주차장 장벽 게이트 및 카운팅 시스템에 대한 단일 듀얼 채널 차량 탐지기 3

사이

표시기 및 스위치:

전원 LED(빨간색): "전원 켜짐"을 나타내기 위해 켜집니다.
CH1 감지 LED:
- 계속 켜져 있음: 차량 감지를 나타냅니다.
- 느리게 깜박임: 루프 단락 또는 루프 후 꼬임이 부족함을 나타냅니다.
- 빠르게 깜박임: 루프 개방 회로 또는 루프 후 과도한 비틀림을 나타냅니다.
CH2 감지 LED:
- 계속 켜져 있음: 차량 감지를 나타냅니다.
- 느리게 깜박임: 루프 단락 또는 루프 후 꼬임이 부족함을 나타냅니다.
- 빠르게 깜박임: 루프 개방 회로 또는 루프 후 과도한 비틀림을 나타냅니다.

감도 선택:

7방향 딥 스위치와 10방향 딥 스위치 설정을 통해 감도 및 주파수 조정이 용이합니다.
사용자는 제공된 표에 따라 딥 스위치 위치를 구성하여 8가지 감도 설정 중에서 선택할 수 있습니다.
딥 스위치 6, 7, 8은 CH1 감도를 0.8(가장 민감도)부터 0.015(가장 민감도)까지 제어합니다.
딥 스위치 3, 4, 5는 CH2 감도를 0.8(가장 민감도)에서 0.015(가장 민감도) 범위로 제어합니다.

3. 스위치 1=S1 : 채널 1 루프 기능 선택(10방향 딥 스위치)

(1)(스위치 1) 두 예고편 모두에 대해 DIP 1 및 DIP 2 특수 감도가 증가합니다(두 채널 모두).

(2)(스위치 1=S1) D3, D4, D5 및 (스위치 2=S2) D1, D2 특수 기능 설정(모드1, 2, 3 방향 감지. 모드 4, 5, 6 일반 모드, 두 개의 루프 감지가 분리됨)

(3)(스위치 1=S1) D6 & D7 & D8 및 (스위치 2=S2) D3 & D4 & D5 CH1 및 CH2 감도 선택 설정(8개 레벨 선택).

(4)(스위치 1=S1) D9 & D10 및 (스위치2=S2) D6, D7 주파수 설정(20K ~ 100KHz).

* 재설정 버튼: 참고: 딥 스위치의 설정이 변경될 때마다 LD-200을 재설정해야 합니다.

설치 주의사항 및 문제 해결:

코일 절단 크기 및 매립 지침은 오른쪽 그림과 같습니다.
유도 코일에는 총 길이가 최대 500m인 강자성 와이어를 사용하는 것이 좋습니다.
코일의 절단 크기는 길이 1.0~2.0m, 폭 0.8~1.2m의 직사각형으로 모서리 부분의 직각은 최대한 피한다.
기본 일반 코일 회전의 권장 설치 개요:

설치시 제품의 플러그와 소켓을 수직방향으로 유지해주세요.

애플리케이션

방향 인식 기능을 갖춘 JUTAI LD200/202 이중 채널 차량 루프 감지기 시리즈는 수많은 단일 채널 출입 시나리오에 이상적입니다. JUTAI One 도어 컨트롤러(모델: AC-11), JUTAI 게이트 배리어(모델: BR-110) 및 JUTAI 장거리 RFID 리더(모델: PUHF-9)와 고온 저항 루프 코일(모델: JTHT-11)과 통합되면 단일 채널 출입 통제 시스템을 위한 완벽한 솔루션을 형성합니다.

작동 원리는 다음과 같습니다.

참가 절차:
- 자동차가 커뮤니티나 주차장에 진입하면 두 개의 루프 코일이 동시에 눌려집니다.
- JUTAI 이중 채널 루프 감지기(LD-200/202)는 입구에 있는 UHF 리더기를 작동시킵니다.
- UHF 리더는 카드 ID를 읽고 이를 Wiegand 출력을 통해 컨트롤러(AC-11)로 보냅니다.
- 컨트롤러는 ID의 유효성을 확인하고 게이트 배리어를 열기 위한 릴레이 신호를 출력합니다.
- 차량이 커뮤니티나 주차장에 진입하고 차단문을 통과하면 차단벽이 자동으로 내려갑니다.
- JUTAI 단일 채널 루프 감지기(LD-100/102)는 이 과정에서 안전과 파손 방지 기능을 보장합니다.
종료 프로세스:
- 자동차가 커뮤니티나 주차장을 나갈 때 내부 UHF 리더기를 통과합니다.
- LD-200/LD-202는 UHF 리더를 작동시켜 카드를 읽고 컨트롤러에 ID를 보냅니다.
- 컨트롤러는 ID의 유효성을 확인하고 릴레이 신호를 출력하여 차량이 하차할 수 있도록 게이트 장벽을 엽니다.
- 차량이 배리어 게이트를 통과하면 배리어 암이 자동으로 내려갑니다.
- LD-100/102는 이 과정에서 안전과 파손 방지 기능을 제공합니다.
방향 인식:
- LD-200/LD-202의 방향 인식 기능은 차량이 다른 UHF 리더를 지나갈 때 이중 채널 루프 감지기가 신호를 다시 트리거하지 않도록 하여 시스템에 출입 기록만 기록합니다.

JUTAI LD-200/202 이중 채널 루프 감지기는 두 개의 독립적인 단일 채널 루프 감지기로도 기능할 수 있습니다. 이 구성은 입구와 출구 모두에 하나의 장벽과 하나의 장거리 판독기가 있는 표준 일인형 및 일인형 주차장에 적합합니다.

이 설정에서는 하나의 루프 코일이 리더를 작동하고 카드를 읽는 데 사용되고, 다른 루프 코일은 장벽의 스매싱 방지 기능에 사용됩니다. LD-200/202를 두 개의 독립적인 루프 감지기로 활용하면 경제적 관점에서 잠재적인 비용 절감 이점이 있습니다. 이 설정은 각 기능에 대해 별도의 감지기를 사용하는 것과 관련된 하드웨어 비용을 일부 줄여줍니다.

이 기능은 LD-200/202의 독립 작업 모드 기능을 활성화하여 달성되며, 이 이중 용량에서 효과적으로 작동할 수 있습니다.
