루프 감지기 LD 시리즈 단일 및 이중 채널 고감도 방수 하우징

원래 장소	중국
브랜드 이름	JUTAI
인증	CE
모델 번호	LD-202
문서	LD-200.202.pdf
최소 주문 수량	1
가격	negotiable
포장 세부 사항	판지 상자
배달 시간	5-8 근무일
지불 조건	T/T,L/C,D/A,D/P,웨스턴 유니온,페이팔,MoneyGram,Alipay
공급 능력	한 달에 1000 조각

무료샘플과 쿠폰을 위해 나와 연락하세요.

WhatsApp:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

제품 상세 정보

전력 요구 사항	12-24V	자동 회전 범위	20-2000어
감광도	16방향 선택 가능/최고 0.010%Dl/L/최저 2.56%	작동 온도	-40 ~ +70℃
응답 시간	켜기 10-90ms / 끄기 10-90ms	사양	13.68.65.2
강조하다	루프 감지기 LD 시리즈 고감도 , 루프 감지기 방수 하우징 , 루프 감지기 단일 이중 채널

메시지를 남겨주세요

제품 설명

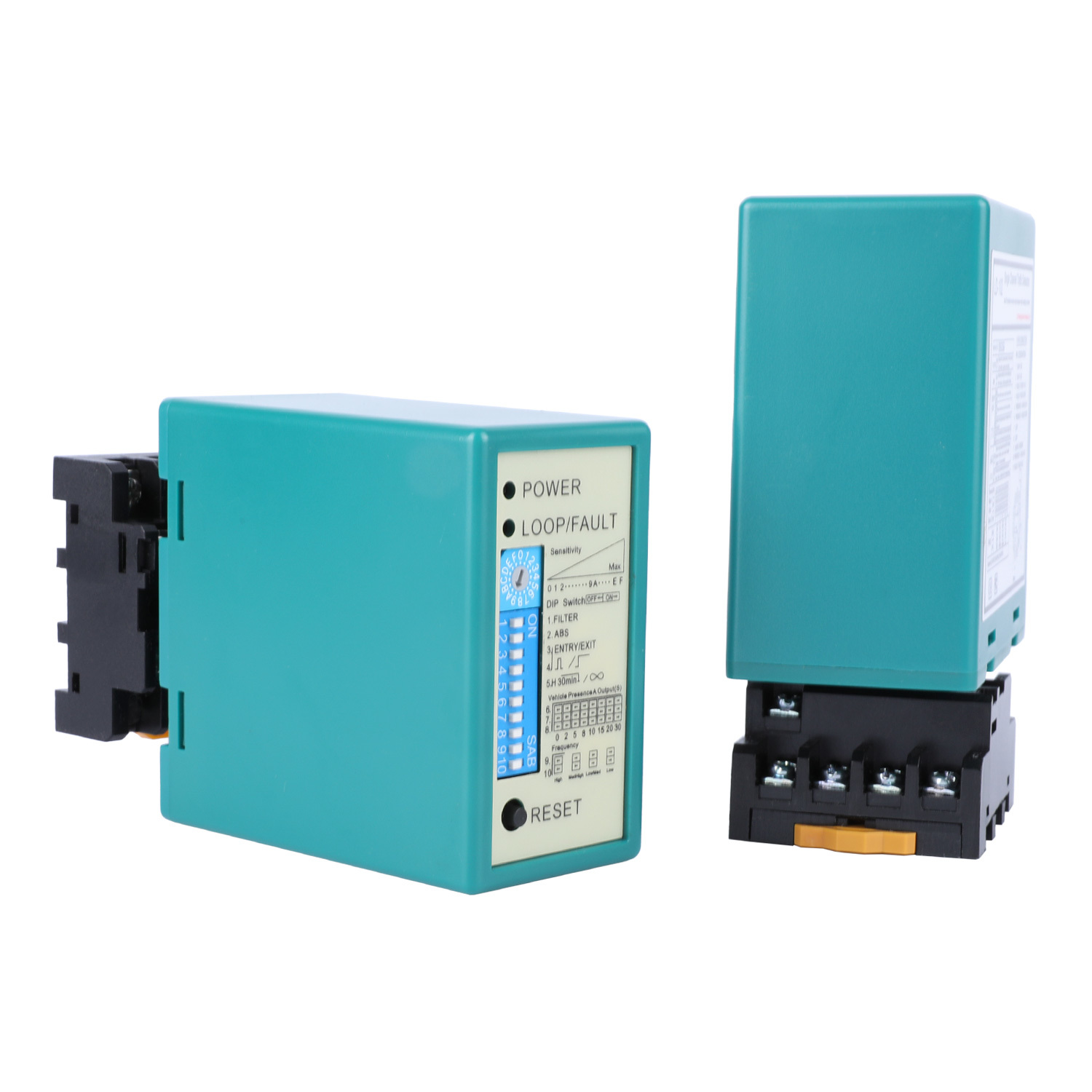

루프 감지기 LD 시리즈 단일 및 이중 채널 고감도 방수 하우징 0

루프 탐지기 LD 시리즈: Single And Dual Channel With High Sensitivity & Weatherproof Housing

JUTAI LD 시리즈 루프 탐지기 (single-channel LD100/LD102 and dual-channel LD200/LD202) 는 산업용 차원의 차량 탐지 솔루션으로 고민성 및 기상 방지 주택으로 설계되었습니다.주차 관리를 포함한 가혹한 야외 및 실내 애플리케이션에 맞춘이 시리즈는 가파른 내구성, 비, 먼지, 극한 온도,그리고 교통량이 많은 환경.

Our LD Series covers two core models to meet diverse detection needs. 우리의 LD 시리즈는 다양한 탐지 요구를 충족시키기 위해 두 가지 핵심 모델을 포함합니다.

싱글 채널 모델 (LD100 AC / LD102 DC): 16-level 높은 민감도 조정으로 장착, 게이트 활성화 및 단일 차선 감지와 같은 기본적인 존재 / 펄스 감지 시나리오에 이상적입니다.
듀얼 채널 모델 (LD200 AC / LD202 DC)특징: 8-level independent high sensitivity per channel + directional detection, advanced use cases such as entry/exit counting and bidirectional traffic monitoring를 위해 설계되었습니다.

모든 LD 시리즈 탐지기는 IP 등급의 기상성 주택을 자랑하며, 주차장, 도로 및 산업 현장의 야외 배포에 중요한 물, 먼지 및 진열에 대한 보호를 보장합니다.

주요 기능 (LD 시리즈 핵심 장점)

높은 민감도 정밀도: 싱글 채널 모델은 16-level 감도 튜닝 (0.015%·0.8% DL/L) 을 제공하며; 듀얼 채널 모델은 채널당 8-level 독립적 조정을 제공합니다.이 높은 민감도는 작은 차량 (모터사이클) 을 감지할 수 있습니다.소형 자동차와 대형 중형차 (트럭, 트레일러) 를 모두 이용해서 금속 쓰레기나 환경 간섭으로부터의 잘못된 발동을 최소화할 수 있습니다.
IP-Rated Weatherproof 주택: Rugged, sealed housing protects against water ingress, dust accumulation, and corrosion, meeting industrial weatherproof standards. Suitable for outdoor installations in rain, snow, humidity.그리고 먼지 많은 산업환경.
이중 채널 방향 탐지 (LD200/LD202 전용): 3개의 구성 가능한 방향 모드 (configurable direction modes) 는 차량 이동 방향을 정확하게 식별 (CH1→CH2 or CH2→CH1), 엔트리/엑시트 카운팅 및 양방향 교통 흐름 분석을 지원합니다.
산업용 내구성: Wide operating temperature range (-40°C to +70°C) and 95% non-condensing humidity tolerance, paired with weatherproof housing, ensure reliable performance in extreme conditions. 폭넓은 운영 온도 범위 (-40°C ~ +70°C) 와 95% 비 응축 습도 내성을 갖추고 있으며, 날씨에 견딜 수 있는 가구와 함께 극단적인 조건에서도 안정적인 성능을 보장합니다.
간섭 방지 설계: 4-step selectable frequency (2080 kHz for single-channel; 20100 kHz for dual-channel) 는 인접한 루프, 금속 구조, 또는 전자 장비와의 교류를 제거합니다.
간편한 구성 및 통합: DIP 스위치 컨트롤 for sensitivity, frequency, and operating modes (presence/pulse/direction); manual reset button for quick setup.그리고 접근 제어 시스템.
실시간 상태 모니터링: 전력, 탐지 상태, 루프 결함 (단기/오픈 서킷) 에 대한 LED 표시기, 단속 시간을 줄이기 위한 빠른 문제 해결을 가능하게 합니다.

기술 사양 요약

매개 변수	싱글 채널 (LD100 / LD102)	듀얼 채널 (LD200 / LD202)
전원 공급	100~240V AC 또는 12~24V DC	100~240V AC 또는 12~24V DC
탐지 채널	1	2 독립적 인 채널
감수성 조정	16 레벨 (고위 감수성)	채널당 8 레벨 (고위 감수성)
주파수 선택	4단계 (20~80 kHz)	4단계 (20~100 kHz)
방향 탐지	사용할 수 없습니다	네 (3 모드, DIP 스위치 구성)
기상 저항성 등급	IP-Rated Weatherproof 주택	IP-Rated Weatherproof 주택
작동 온도	-40°C ~ +70°C	-40°C ~ +70°C
습도 내성	95%까지의 RH (집화되지 않는)	95%까지의 RH (집화되지 않는)
릴레이 출력	2 (현재 + 펄스/실점)	2 (캐널당 하나: COM + NO)
반응 시간	10~90ms	10~90ms
루프 인덕턴스 범위	20~2000μH	채널당 20~2000μH

루프 설치 가이드

루프 둘레	추천 된 와이어 회전
3~4미터	6회전
4~6미터	5회전
6~10미터	4회전
10~20미터	3회전
20미터 이상	2회전
설치 설명서	웨더프루프 하우징은 외부에 장착할 수 있습니다.여행 경로를 따라 1m 떨어져 있는 루프를 설치합니다..

이상적 인 응용

싱글 채널 (LD100/LD102)

야외 주차 게이트 자동화
산업용 문 활성화 (포도소, 로딩 도크)
보안 붐 게이트 제어
접근 지점의 기본 차량 존재 감지

듀얼 채널 (LD200/LD202)

야외 주차장 출입/출입 카운팅 시스템
교통 흐름 모니터링 및 방향 분석
Toll booth 차량 분류
산업단지에서의 이중선 접근 통제
도로에 대한 쌍방향 교통 관리

왜 JUTAI LD 시리즈 루프 탐지기를 선택합니까?

높은 민감성 및 기상 방지 디자인: 외부와 가혹한 환경에 최적화되어 검출 정확성과 내구성을 보장합니다.
포괄적인 제품군: 단일 및 이중 채널 모델 기본 및 고급 탐지 요구를 충족시키기 위해.
15년 이상의 경험차량 탐지 기술에 특화되어 있으며, 신뢰성을 위해 엄격한 선적 테스트를 합니다.
OEM/ODM 지원: 특정 프로젝트 요구 사항에 맞게 사용자 정의 가능한 솔루션.
2년 보증: 제조업체의 2년 보증과 전용 기술 지원으로 지원됩니다.

올바른 LD 시리즈 모델을 선택

선택LD100/LD102 (일방 채널)야외 또는 실내 환경에서의 기본적인 고감도 존재/펄스 감지.
선택LD200/LD202 (두채널)높은 감수성 방향 감지, 출입/출입 카운팅, 또는 이중 구역 모니터링을 위한 것입니다.

지금 주문하세요

Contact us today to request samples, get customized quotes, or consult technical details. JUTAI LD 시리즈 루프 검출기는 높은 민감성, 날씨에 견고함,그리고 여러분의 차량 탐지 프로젝트에 대한 신뢰할 수 있는 성능.

루프 감지기 LD 시리즈 단일 및 이중 채널 고감도 방수 하우징 1

루프 감지기 LD 시리즈 단일 및 이중 채널 고감도 방수 하우징 2

루프 감지기 LD 시리즈 단일 및 이중 채널 고감도 방수 하우징 3

연결

표시기와 스위치:

전력 LED (RED): "전력 ON"을 표시하도록 밝습니다.
CH1 감지 LED:
- 정전: 차량을 감지하는 것을 나타냅니다.
- 느린 깜박임: 루프 단회로 또는 루프 후 충분한 턴을 나타냅니다.
- 빠른 깜박임: 루프 오픈 회로 또는 루프 후 과도한 굽는 것을 나타냅니다.
CH2 감지 LED:
- 정전: 차량을 감지하는 것을 나타냅니다.
- 느린 깜박임: 루프 단회로 또는 루프 후 충분한 턴을 나타냅니다.
- 빠른 깜박임: 루프 오픈 회로 또는 루프 후 과도한 굽는 것을 나타냅니다.

감수성 선택:

감수성과 주파수 조절은 7면 디프 스위치와 10면 디프 스위치 설정으로 용이합니다.
사용자는 제공된 테이블에 따라 디프 스위치 위치를 구성하여 8 가지 다른 감도 설정 중에서 선택할 수 있습니다.
디프 스위치 6, 7 및 8는 CH1 감수성을 0.8 (최저 감수성) 에서 0.015 (최대 감수성) 까지 조절합니다.
디프 스위치 3, 4 및 5는 CH2 민감도를 0.8 (최저 민감) 에서 0.015 (최대 민감) 까지 제어합니다.

3. 스위치 1=S1: 채널 1 루프 기능 선택 (10 방향 디프 스위치)

(1) (스위치 1) DIP 1 & DIP 2 두 트레일러 (두 채널) 에 대한 특수 감수성 증가.

(2) ((스위치 1=S1) D3, D4, D5 및 (스위치 2=S2) D1, D2 설정 특수 기능 (모드1, 2, 3 방향 감지. 모드 4, 5, 6 정상 모드, 두 루프 감지 분리)

(3) ((스위치 1=S1) D6 & D7 & D8 및 (스위치 2=S2) D3 & D4 & D5 CH1 및 CH2 감수성 선택 설정 (8 레벨 선택).

(4) ((스위치 1=S1) D9 & D10 및 (스위치2=S2) D6, D7 설정 주파수 (20 K ~ 100 KHz)

* 재설정 버튼: 참고: LD-200는 디프 스위치에 설정 변경이 이루어질 때마다 재설정해야합니다.

설치 주의 사항 및 문제 해결:

코일 절단 크기와 삽입 지침은 오른쪽 다이어그램에 표시되어 있습니다.
인덕션 코일에는 총 길이가 최대 500m에 달하는 철자기 전선을 사용하는 것이 좋습니다.
코일의 절단 크기는 길이가 1.0 ~ 2.0 미터, 폭이 0.8 ~ 1.2 미터인 직사각형이어야하며 가능한 한 각의 직각을 피해야합니다.
기본적인 전형적인 코일 회전 장치에 대한 권장 설치 개요:

설치 때, 제품 플러그와 소켓을 수직 방향으로 유지하십시오.

적용

방향 인식 기능이 장착된 JUTAI LD200/202 이중 채널 차량 루프 탐지기 시리즈는 수많은 단일 채널 입출 시나리오에 이상적입니다.JUTAI 한 문 제어 장치 (모델) 와 통합되면: AC-11), JUTAI 게이트 장벽 (모델: BR-110) 및 JUTAI 장거리 RFID 리더 (모델: PUHF-9) 과 고온 저항 루프 코일 (모델: JTHT-11)그것은 단일 채널 출입/출입 액세스 제어 시스템에 대한 원활한 솔루션을 형성합니다..

작동 원리는 다음과 같습니다.

입력 절차:
- 자동차가 지역사회나 주차장에 들어올 때 두 개의 루프 코일은 동시에 눌러집니다.
- JUTAI 이중 채널 루프 탐지기 (LD-200/202) 는 입구에 위치한 UHF 리더를 작동시킵니다.
- UHF 리더는 카드 ID를 읽고 Wiegand 출력을 통해 컨트롤러 (AC-11) 로 전송합니다.
- 컨트롤러는 ID의 유효성을 확인하고 게이트 장벽을 열기 위해 릴레이 신호를 출력합니다.
- 자동차가 지역사회나 주차장에 들어갔을 때, 장벽 게이트를 지나갈 때, 장벽 팔은 자동으로 낮아집니다.
- JUTAI 싱글 채널 루프 탐지기 (LD-100/102) 는 이 과정에서 안전성과 반 부러진 기능을 보장합니다.
출입 절차:
- 자동차가 지역사회나 주차장을 빠져나갈 때, 그것은 내부 UHF 리더를 통과합니다.
- LD-200/LD-202는 UHF 리더를 작동시켜 카드를 읽고 컨트롤러에 ID를 전송합니다.
- 컨트롤러는 ID의 유효성을 확인하고 차량이 출구로 나갈 수 있도록 게이트 장벽을 열기 위해 릴레이 신호를 내보냅니다.
- 차가 장벽 게이트를 통과하면 장벽 팔이 자동으로 낮아집니다.
- LD-100/102는 이 과정에서 안전성과 반 충돌 기능을 제공합니다.
방향 인식:
- LD-200/LD-202의 방향 인식 기능은 차가 다른 UHF 리더를 지나갈 때 이중 채널 루프 감지기가 신호를 다시 작동시키지 않도록 합니다.따라서 시스템에 입력 또는 출력 기록만 기록합니다..

JUTAI LD-200/202 이중 채널 루프 탐지기는 또한 두 개의 독립적인 단일 채널 루프 탐지기로 작동 할 수 있습니다. 이 구성은 표준 한 입구 및 한 출구 주차장에 적합합니다.입구와 출구 모두에 하나의 장벽과 하나의 장거리 리더가 있는 경우.

이 설정에서, 하나의 루프 코일은 리더를 트리거하고 카드를 읽기 위해 사용되며, 다른 루프 코일은 장벽의 반 부러진 기능에 전념합니다.LD-200/202를 두 개의 독립적인 루프 감지기로 사용함으로써이 설정은 각 기능에 대해 별도의 검출기를 사용하는 것과 관련된 하드웨어 비용을 줄입니다.

이 기능은 LD-200/202의 독립 작업 모드 기능을 활성화하여 이중 용량에서 효과적으로 작동 할 수 있습니다.
