전문 루프 감지기 단일 이중 채널, 2년 보증 및 기술 지원

원래 장소	중국
브랜드 이름	JUTAI
인증	CE
모델 번호	LD-202
문서	LD-200.202.pdf
최소 주문 수량	1
가격	negotiable
포장 세부 사항	판지 상자
배달 시간	5-8 근무일
지불 조건	T/T,L/C,D/A,D/P,웨스턴 유니온,페이팔,MoneyGram,Alipay
공급 능력	한 달에 1000 조각

무료샘플과 쿠폰을 위해 나와 연락하세요.

WhatsApp:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

제품 상세 정보

전력 요구 사항	12-24V	자동 회전 범위	20-2000어
감광도	16방향 선택 가능/최고 0.010%Dl/L/최저 2.56%	작동 온도	-40 ~ +70℃
응답 시간	켜기 10-90ms / 끄기 10-90ms	사양	13.68.65.2
강조하다	단일 채널 루프 감지기 보증 포함 , 이중 채널 루프 감지기 기술 지원 , 전문 루프 감지기 2년 보증

메시지를 남겨주세요

제품 설명

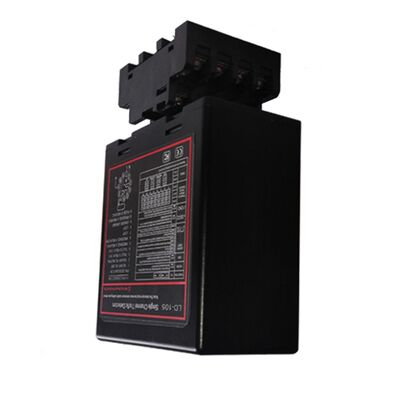

전문 루프 감지기 단일 이중 채널, 2년 보증 및 기술 지원 0

JUTAI의 전문 단일 채널 및 듀얼 채널 루프 탐지기는 2년 보증 및 전용 기술 지원으로 지원되는 산업용 차량 탐지 솔루션입니다.자동차와 보편적인 호환성을 위해 설계되었습니다., 트럭, 오토바이크, 포크리프 및 기타 차량 유형, 이러한 탐지기는 조정 가능한 민감성, 견고한 내구성,다양한 산업에 정확한 검출을 제공하기 위해 유연한 구성, 상업 및 주차 시나리오에 대한 신뢰성있는 판매 후 보장으로 운영 위험을 최소화합니다.

우리의 제품 라인업은 차량의 보편적 호환성을 유지하면서 다양한 탐지 요구를 충족합니다.

싱글 채널 루프 탐지기 (LD100 AC / LD102 DC): 단일 포인트 차량 탐지에 이상적입니다. 게이트 자동화, 산업용 문 활성화 및 기본 액세스 제어에 대한 모든 일반적인 차량 유형과 호환됩니다.
듀얼 채널 루프 감지기 (LD200 AC / LD202 DC): 방향 감지 및 듀얼존 모니터링을 갖추고 있으며, 입구/출구 계산, 교통 흐름 분석 및 다차선 접근 제어 등 다양한 차량과 보편적으로 호환됩니다.

모든 탐지기는 정밀 조정 가능한 민감도와 반 간섭 설계가 있습니다.콤팩트 오토바이부터 대형 포크리프트 및 무거운 용도 트럭에 이르기까지 잘못된 트리거 없이 다양한 차량 크기의 차량을 신뢰할 수 있는 식별을 보장.

주요 기능 (전문적 성능 및 신뢰할 수있는 판매 후 지원)

여러 차량에 적응할 수 있는 조정 가능한 감도: 단일 채널 모델은 16 레벨의 감도 조정을 제공합니다. 이중 채널 모델은 채널 당 8 레벨의 독립적 인 조정을 제공합니다. This precision allows the detector to adapt to the magnetic field changes of different vehicle sizes—effectively detecting lightweight motorcycles (low magnetic signature) and heavy trucks/forklifts (strong magnetic signature) alike.
범용 차량 탐지 알고리즘: 자동차, 트럭, 오토바이 및 포크리프트에 특별히 캘리브레이드 된 최적화된 탐지 로직, 차량 무게와 크기의 차이로 인한 놓친 탐지 또는 잘못된 트리거를 최소화합니다.
이중 채널 방향 감지 (이중 채널 전용): 세 가지 구성 가능한 방향 모드는 모든 유형의 차량의 이동 방향을 정확하게 식별하여 혼합 차량 주차장 및 산업 현장에서 출입/출출 계산을 지원합니다.
산업용 내구성: 기상과 먼지에 저항하는 주택, -40 °C ~ + 70 °C 운영 온도 범위, 95% 비 응축 습도 내성이그리고 혼합 차량 유형이 운행되는 부하 도크.
간섭 방지 설계: 4단계 선택 가능한 주파수 (20~80 kHz 단일 채널; 20~100 kHz 듀얼 채널) 는 인접한 루프 또는 산업 장비와의 교류를 제거합니다.차량이 여러 번 움직인 복잡한 환경에서도 안정적인 검출을 보장합니다.
간편한 구성 및 통합: 감수성, 작동 모드 (현재 / 펄스 / 방향) 및 주파수의 DIP 스위치 제어; 빠른 설정을위한 수동 리셋 버튼. 게이트 컨트롤러, 교통 카운터와 원활하게 통합됩니다.혼합 차량 시나리오에 대한 접근 제어 시스템.
실시간 상태 모니터링: 전력, 탐지 상태 및 루프 장애 (단순/오픈 서킷) 에 대한 LED 표시기, 고속 문제 해결을 가능하게하여 교통량이 많은 혼합 차량 영역에서 정지 시간을 최소화합니다.

전문 기술 사양 요약

매개 변수	단일 채널 (LD100 / LD102)	듀얼 채널 (LD200 / LD202)
전원 공급	100~240V AC 또는 12~24V DC	100~240V AC 또는 12~24V DC
탐지 채널	1	2 독립적 인 채널
호환되는 차량	자동차, 트럭, 오토바이크, 포크리프트 등	자동차, 트럭, 오토바이크, 포크리프트 등
감수성 조정	16단계	채널당 8단계
주파수 선택	4단계 (20~80 kHz)	4단계 (20~100 kHz)
방향 탐지	사용할 수 없습니다	네 (3 모드, DIP 스위치 구성)
작동 온도	-40°C ~ +70°C	-40°C ~ +70°C
습도 내성	95%까지의 RH (집화되지 않는)	95%까지의 RH (집화되지 않는)
릴레이 출력	2 (현재 + 펄스/실점)	2 (캐널당 하나: COM + NO)
반응 시간	10~90ms	10~90ms
루프 인덕턴스 범위	20~2000μH	채널당 20~2000μH

루프 설치 가이드 (다중 차량 호환성 최적화)

루프 둘레	추천 된 와이어 회전	적당한 차량 유형
3~4미터	6회전	오토바이, 소형 자동차
4~6미터	5회전	자동차, 작은 포크리프
6~10미터	4회전	트럭, 중형 포크리프트
10~20미터	3회전	무거운 트럭, 큰 포크리프트
20미터 이상	2회전	부하 트럭, 산업용 차량

설치 설명서: 혼합 차량 시나리오의 경우 가장 큰 차량 유형에 따라 루프 둘레를 선택하십시오. 더 작은 차량을 감지하도록 DIP 스위치를 통해 감도를 조정하십시오.중량 트럭 및 포크리프트 교통에 견딜 수 있는 빠른 집착 에팍시로 밀폐 된 루프 와이어듀얼 채널 방향 탐지, 이동 경로를 따라 1m 떨어져 루프를 설치합니다.

이상적인 응용 ( 혼합 차량 시나리오)

단일 채널 사용 사례

산업 작업실 게이트 자동화 (포크리프트와 직원 자동차와 호환)
혼성 차량 주차장 장벽 게이트 제어 (자동차, 오토바이, 소형 트럭)
로딩 다크 문 활성화 (포크리프트, 배달 트럭)
주거용 복합 시설의 접근 통제 (다양한 개인 차량)

이중 채널 사용 사례

산업단지 입구/출구 계산 (포크리프트, 트럭, 직원 자동차)
물류 센터 교통 흐름 분석 ( 배달 트럭, 포크리프트)
상업용 주차장 쌍방향 관리 (동차, 오토바이, SUV)
건설 현장 차량 접근 통제 (중량 트럭, 건설 차량, 직원 자동차)

왜 JUTAI 전문 루프 탐지기를 선택합니까? (2 년 보증 및 기술 지원 핵심 장점)

2년 보증 및 전용 기술 지원: 2년 제조업체의 보증과 전문 기술 팀에 의해 지원되며, 장기적인 안정적인 운영을 보장하기 위해 신속한 문제 해결, 구성 안내 및 판매 후 서비스를 제공합니다.
범용 차량 호환성: 자동차, 트럭, 오토바이, 포크리프트 및 기타 차량 유형에 특별히 캘리브레이드되어 여러 탐지기 모델의 필요성을 제거합니다.
조절 가능한 민감도 정밀도: 세밀하게 조정할 수 있는 설정 (일채널의 경우 16단계, 쌍채널의 경우 각 채널에 8단계) 은 크고 작은 차량을 모두 신뢰성 있게 감지할 수 있습니다.혼성 교통 환경에서 잘못된 트리거를 최소화.
산업용 내구성: 견고한 기상과 먼지 방지 구조, -40°C ~ +70°C 운영 온도 범위, 95% 비 응축 습도 내성이
15년 이상의 전문 경험: 차량 탐지 기술에 특화되어 있으며 전문적인 성능과 다양한 차량 유형과의 호환성을 위해 엄격한 테스트를 수행합니다.
OEM/ODM 사용자 정의 지원: 특정 프로젝트 요구 사항에 맞춘 맞춤형 솔루션을 제공하며, 기술 팀의 참여로 맞춤형 계획.

올바른 모델 을 선택 하는 것

선택단일 채널단점 혼합 차량 탐지 탐지 장치 (예를 들어, 작업실 게이트, 작은 주차장)
선택이중 채널혼합 차량 방향 감지, 출입/출입 계산 또는 다차선 접근 제어 (예를 들어 산업단지, 물류센터) 용 탐지장

지금 주문하세요

무료 샘플을 요청, 맞춤 공표를 얻거나 차량 탐지 프로젝트에 대한 기술적 세부 사항을 문의하기 위해 오늘 저희에게 연락하십시오.JUTAI의 전문 단일 채널 및 이중 채널 루프 탐지기는 신뢰할 수있는 성능을 제공합니다., 보편적인 차량 호환성, 그리고 2년 보증과 전용 기술 지원으로 마음의 안심.

전문 루프 감지기 단일 이중 채널, 2년 보증 및 기술 지원 1

전문 루프 감지기 단일 이중 채널, 2년 보증 및 기술 지원 2

전문 루프 감지기 단일 이중 채널, 2년 보증 및 기술 지원 3

연결

표시기와 스위치:

전력 LED (RED): "전력 ON"을 표시하도록 밝습니다.
CH1 감지 LED:
- 정전: 차량을 감지하는 것을 나타냅니다.
- 느린 깜박임: 루프 단회로 또는 루프 후 충분한 턴을 나타냅니다.
- 빠른 깜박임: 루프 오픈 회로 또는 루프 후 과도한 굽는 것을 나타냅니다.
CH2 감지 LED:
- 정전: 차량을 감지하는 것을 나타냅니다.
- 느린 깜박임: 루프 단회로 또는 루프 후 충분한 턴을 나타냅니다.
- 빠른 깜박임: 루프 오픈 회로 또는 루프 후 과도한 굽는 것을 나타냅니다.

감수성 선택:

감수성과 주파수 조절은 7면 디프 스위치와 10면 디프 스위치 설정으로 용이합니다.
사용자는 제공된 테이블에 따라 디프 스위치 위치를 구성하여 8 가지 다른 감도 설정 중에서 선택할 수 있습니다.
디프 스위치 6, 7 및 8는 CH1 감수성을 0.8 (최저 감수성) 에서 0.015 (최대 감수성) 까지 조절합니다.
디프 스위치 3, 4 및 5는 CH2 민감도를 0.8 (최저 민감) 에서 0.015 (최대 민감) 까지 제어합니다.

3. 스위치 1=S1: 채널 1 루프 기능 선택 (10 방향 디프 스위치)

(1) (스위치 1) DIP 1 & DIP 2 두 트레일러 (두 채널) 에 대한 특수 감수성 증가.

(2) ((스위치 1=S1) D3, D4, D5 및 (스위치 2=S2) D1, D2 설정 특수 기능 (모드1, 2, 3 방향 감지. 모드 4, 5, 6 정상 모드, 두 루프 감지 분리)

(3) ((스위치 1=S1) D6 & D7 & D8 및 (스위치 2=S2) D3 & D4 & D5 CH1 및 CH2 감수성 선택 설정 (8 레벨 선택).

(4) ((스위치 1=S1) D9 & D10 및 (스위치2=S2) D6, D7 설정 주파수 (20 K ~ 100 KHz)

* 재설정 버튼: 참고: LD-200는 디프 스위치에 설정 변경이 이루어질 때마다 재설정해야합니다.

설치 주의 사항 및 문제 해결:

코일 절단 크기와 삽입 지침은 오른쪽 다이어그램에 표시되어 있습니다.
인덕션 코일에는 총 길이가 최대 500m에 달하는 철자기 전선을 사용하는 것이 좋습니다.
코일의 절단 크기는 길이가 1.0 ~ 2.0 미터, 폭이 0.8 ~ 1.2 미터인 직사각형이어야하며 가능한 한 각의 직각을 피해야합니다.
기본적인 전형적인 코일 회전 장치에 대한 권장 설치 개요:

설치 때, 제품 플러그와 소켓을 수직 방향으로 유지하십시오.

적용

방향 인식 기능이 장착된 JUTAI LD200/202 이중 채널 차량 루프 탐지기 시리즈는 수많은 단일 채널 입출 시나리오에 이상적입니다.JUTAI 한 문 제어 장치 (모델) 와 통합되면: AC-11), JUTAI 게이트 장벽 (모델: BR-110) 및 JUTAI 장거리 RFID 리더 (모델: PUHF-9) 과 고온 저항 루프 코일 (모델: JTHT-11)그것은 단일 채널 출입/출입 액세스 제어 시스템에 대한 원활한 솔루션을 형성합니다..

작동 원리는 다음과 같습니다.

입력 절차:
- 자동차가 지역사회나 주차장에 들어올 때 두 개의 루프 코일은 동시에 눌러집니다.
- JUTAI 이중 채널 루프 탐지기 (LD-200/202) 는 입구에 위치한 UHF 리더를 작동시킵니다.
- UHF 리더는 카드 ID를 읽고 Wiegand 출력을 통해 컨트롤러 (AC-11) 로 전송합니다.
- 컨트롤러는 ID의 유효성을 확인하고 게이트 장벽을 열기 위해 릴레이 신호를 출력합니다.
- 자동차가 지역사회나 주차장에 들어갔을 때, 장벽 게이트를 지나갈 때, 장벽 팔은 자동으로 낮아집니다.
- JUTAI 싱글 채널 루프 탐지기 (LD-100/102) 는 이 과정에서 안전성과 반 부러진 기능을 보장합니다.
출입 절차:
- 자동차가 지역사회나 주차장을 빠져나갈 때, 그것은 내부 UHF 리더를 통과합니다.
- LD-200/LD-202는 UHF 리더를 작동시켜 카드를 읽고 컨트롤러에 ID를 전송합니다.
- 컨트롤러는 ID의 유효성을 확인하고 차량이 출구로 나갈 수 있도록 게이트 장벽을 열기 위해 릴레이 신호를 내보냅니다.
- 차가 장벽 게이트를 통과하면 장벽 팔이 자동으로 낮아집니다.
- LD-100/102는 이 과정에서 안전성과 반 충돌 기능을 제공합니다.
방향 인식:
- LD-200/LD-202의 방향 인식 기능은 차가 다른 UHF 리더를 지나갈 때 이중 채널 루프 감지기가 신호를 다시 작동시키지 않도록 합니다.따라서 시스템에 입력 또는 출력 기록만 기록합니다..

JUTAI LD-200/202 이중 채널 루프 탐지기는 또한 두 개의 독립적인 단일 채널 루프 탐지기로 작동 할 수 있습니다. 이 구성은 표준 한 입구 및 한 출구 주차장에 적합합니다.입구와 출구 모두에 하나의 장벽과 하나의 장거리 리더가 있는 경우.

이 설정에서, 하나의 루프 코일은 리더를 트리거하고 카드를 읽기 위해 사용되며, 다른 루프 코일은 장벽의 반 부러진 기능에 전념합니다.LD-200/202를 두 개의 독립적인 루프 감지기로 사용함으로써이 설정은 각 기능에 대해 별도의 검출기를 사용하는 것과 관련된 하드웨어 비용을 줄입니다.

이 기능은 LD-200/202의 독립 작업 모드 기능을 활성화하여 이중 용량에서 효과적으로 작동 할 수 있습니다.
