고속 도어용 CE 인증 및 핀치 방지 기능 안전 광선 차단기

원래 장소	중국
브랜드 이름	JUTAI
인증	CE
모델 번호	CL20-8L
문서	JUTAI CL20-8L User Manual.pdf
최소 주문 수량	1
가격	negotiable
포장 세부 사항	만화
배달 시간	5-8 근무일
지불 조건	T/T,L/C,D/A,D/P,웨스턴 유니온,페이팔,,Alipay
공급 능력	한 달에 1000 조각

제품 상세 정보

IP 등급	IP67	기능	블랭킹
감지거리	8m	재료	알루미늄 합금
특징	부식 방지	전원 전압	DC12-24v
작동 온도	-20 ~ 60 ℃	작동 전류	<50ma>
산출	아니오/Nc, COM	작동 전류	<20mA@DC12V
사양	20002115mm
강조하다	고속 도어용 안전 광선 차단기 , CE 인증 IP67 광선 커튼 , 도어용 핀치 방지 광선 차단기

메시지를 남겨주세요

제품 설명

CE 인증 및 찌질 방지 기능이 있는 고속 문을 위한 안전 조명 장벽

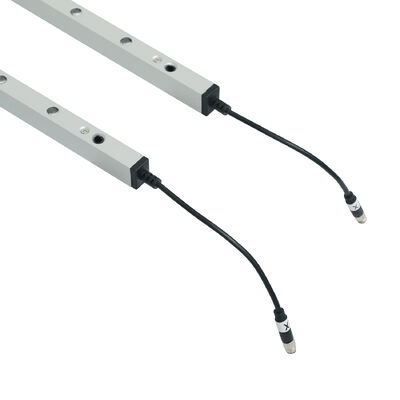

The JUTAI CL20-8L Safety Light Barrier is a specialized protective device engineered to deliver reliable anti-pinch safety and intrusion detection for high speed doors in industrial and commercial settings방출기와 수신기 사이에 보이지 않는 광선을 형성함으로써, 그것은 즉시 안전 반응을 유발합니다.또는 장비가 빔을 끊는, 효율적으로 긁는 사고와 운영 위험을 예방합니다.

CE 인증과 안전 표준을 준수하는 이 가벼운 장벽은 견고한 성능을 사용자 친화적인 디자인과 결합합니다.가공소의 고속 문을 위한 필수적인 안전 부품으로, 창고, 물류 센터, 그리고 다른 교통량이 많은 산업 환경.

고속 문 안전에 맞춘 핵심 기능

1CE 인증을 받은 찌질 방지 보호

CE 인증이 안전 성능을 확인하고 있습니다. 빛 장벽은 고속 문의 찌르는 위험을 해결하기 위해 특별히 설계되었습니다.문이 즉시 반응하여 직원을 짓밟거나 찌르는 것을 피하는 것을 보장합니다., 도구, 또는 문의 경로에 상품.

2. IP67 방수 및 먼지 단속성

밀폐 된 알루미늄 합금 껍질로 제작 된 이 빛 장벽은 IP67 보호 등급을 달성하며, 물에 침몰, 무거운 먼지 및 산업 오염 물질에 저항합니다.그것은 야외 설비에서 안정적인 성능을 유지먼지 많은 작업장이나 습한 환경에서는

3. 가짜 경보를 피하기 위해 비동기 모드

특화된 블랭킹 기능이 장착되어 있어 첫 번째 채널을 차단하면 안전 반응이 발생하지 않습니다.문이 정상적으로 닫히면 연속적인 빔 차단이 예상되는 경우, 의도하지 않은 침입으로부터 완전한 보호를 유지하면서 잘못된 경보를 제거합니다.

4빠른 반응과 정확한 탐지

8개의 광전지와 최대 보호 높이인 1729mm를 갖춘 이 빛 장벽은 큰 고속 문 열을 포괄적으로 커버합니다.물체와 인원을 빠르게 식별합니다., 고속 문의 빠른 작동 속도와 일치하여 안전 지연이 없도록합니다.

5넓은 온도 적응력

-20°C~+60°C의 온도 범위 내에서 안정적으로 작동하는이 제품은 냉장고의 고속문부터 계절별 온도 변동에 노출된 야외에 설치된 문까지 다양한 환경에서 잘 작동합니다., 성능 저하 없이

6직관적인 LED 상태 모니터링

방출기와 수신기에 있는 선명한 LED 표시기는 문제 해결을 쉽게 하기 위해 실시간 운영 피드백을 제공합니다.

송신기: 고정된 파란색 빛 (정상적인 작동), 빠른 깜박이는 빨간 빛 (전압 불규칙: <9V 또는 >28V)
수신기: 일정한 빨간 빛 (선광 차단/입입 감지), 일정한 파란색 빛 (거림 없이), 깜박이는 파란색 빛 (첫 번째 켜기 후 정렬이 필요합니다)

7쉽게 설치 & 원활한 통합

기본 연결 장치 (전달기: 5-극 M8 남성; 수신기: 4-극 M8 남성) 를 통해 간결한 전선을 연결할 수 있다. 컬러 코딩 된 케이블 (DC12-24V 전원 공급 장치) 은 설치를 단순화하며, 적색은 긍정,검은색, NO/NC 출력 (예정 NO) 에 대해 녹색으로 표시하여 대부분의 고속 문 제어 시스템과 호환성을 보장합니다.

기술 사양

매개 변수	사양
작동 전압	DC12-24V
작동 전류	송신기 <65mA @DC12V; 수신기 <20mA @DC12V
출력 구성	NO/NC 릴레이 출력 (구성)
보호 등급	IP67 (먼지와 방수)
주택 재료	알루미늄 합금
작동 범위	1~8미터 (전달기에서 수신기)
최대 보호 높이	1729mm
광세포 수	8
케이블 길이	송신기 8m, 수신기 4m
커넥터 타입	송신기: 5극 M8 남성; 수신기: 4극 M8 남성
작동 온도	-20°C ~ +60°C
인증	CE

주요 용도

산업용 고속문:제조 공장, 유통 센터 및 물류 허브에서 빠르게 닫는 문을 위한 찌질 방지 보호
롤러 셔터 고속 문:저장소, 산업 시설 및 소매 등 뒷입구에서 고속 롤러 롤러를 위한 안전 모니터링
냉장고 고속 문:낮은 온도 환경에서 신뢰성 있는 성능, 직원이나 장비에 문을 닫는 것을 방지합니다.
워크샵 고속 문:인력과 장비의 이동이 빈번한 생산 구역에서 빠른 문 작동 중 침입 방지

문제 해결 및 사용 지침

잘못 의 증상	해결책
켜고 나면 느리게 깜박이는 빛	방출기와 수신기가 잘못 정렬되어 있습니다. 정확한 빔 정렬을 보장하기 위해 다시 조정하십시오.
빨간색 빛 깜박이는 속도 (전달기 끝)	전압은 9V-28V 범위를 넘어서고, 전원 공급을 확인하고 안정화하세요.
빛 장벽 정상 하지만 안티 픽 액션 없습니다	배선 오류; 연결을 확인합니다 (오프틱 릴레 손상을 피하기 위해 NO/NC가 전원 공급자 긍정적 단말기에 연결되어 있지 않도록하십시오).
비공식 모드에 들어갈 수 없습니다	1. 문 아래로 내려가는 동안 빛이 누출되면 불연속 빔이 차단됩니다. 2. 가장 낮은 빔이 차단됩니다. 3. 문 또는 장애물이 최소 연속 차단 거리를 충족하지 못합니다.
