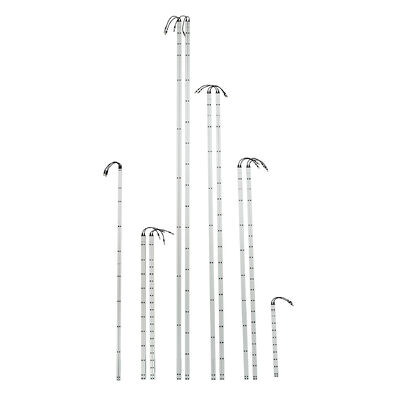

창고 및 공장용 산업용 도어 안전 라이트 커튼 500mm ~ 2500mm 길이

원래 장소	중국
브랜드 이름	JUTAI
인증	CE
모델 번호	CL20-8L
문서	CL05-8L User Manual.pdf
최소 주문 수량	1
가격	negotiable
포장 세부 사항	만화
배달 시간	5-8 근무일
지불 조건	T/T,L/C,D/A,D/P,웨스턴 유니온,페이팔,,Alipay
공급 능력	한 달에 1000 조각

제품 상세 정보

IP 등급	IP67	기능	블랭킹
감지거리	8m	재료	알루미늄 합금
특징	부식 방지	전원 전압	DC12-24v
작동 온도	-20 ~ 60 ℃	작동 전류	<50ma>
산출	아니오/Nc, COM	작동 전류	<20mA@DC12V
사양	20002115mm
강조하다	산업용 문 안전 조명 커튼 , 창고용 IP67 라이트 커튼 , 블랭킹 라이트 커튼 500mm ~ 2500mm

메시지를 남겨주세요

제품 설명

산업용 도어 안전 라이트 커튼 500mm ~ 2500mm 길이 (창고 및 공장용)

JUTAI CL 시리즈 산업용 도어 안전 라이트 커튼은 창고 및 공장 환경에 맞춰진 전문적인 보호 감지 솔루션으로, 인력, 장비 및 운영 연속성을 보호하도록 설계되었습니다. 송신기와 수신기 사이에 보이지 않는 광선 그리드를 형성하여 사람, 도구 또는 물건이 침입하면 즉시 안전 응답(도어 반전 또는 정지 등)을 트리거하여 산업용 출입구에서의 끼임, 압착 또는 충돌 사고를 효과적으로 방지합니다.

이 제품 라인은 500mm에서 2500mm까지 다양한 길이 옵션과 8빔 또는 16빔 구성을 제공하여 소형 출입문부터 대형 고속 창고 도어까지 다양한 산업용 도어 크기에 완벽하게 맞습니다. 각 장치는 견고한 알루미늄 합금 하우징과 IP67 방수/방진 보호 기능을 갖추고 있어 먼지가 많고 통행량이 많으며 거친 공장 및 창고 환경을 견딜 수 있도록 제작되었습니다.

제품 시리즈 개요

CL 시리즈는 창고 및 공장 도어 안전 요구 사항을 충족하기 위해 다양한 길이와 빔 조합을 포함하는 9가지 모델로 구성됩니다:

모델	길이	빔 수	감지 범위	100mm	소비 전력	≤20ms
CL05-8L	500mm	8빔	최대 8미터*	응답 시간	≤4W	작동 온도
CL10-8L	1000mm	8빔	최대 8미터*	응답 시간	≤4W	작동 온도
CL10-16L	1000mm	16빔	최대 8미터*	응답 시간	≤4W	작동 온도
CL15-8L	1500mm	8빔	최대 8미터*	응답 시간	≤4W	작동 온도
CL15-16L	1500mm	16빔	최대 8미터*	응답 시간	≤4W	작동 온도
CL20-8L	2000mm	8빔	최대 8미터*	응답 시간	≤4W	작동 온도
CL20-16L	2000mm	16빔	최대 8미터*	응답 시간	≤4W	작동 온도
CL25-8L	2500mm	8빔	최대 8미터*	응답 시간	≤4W	작동 온도
CL25-16L	2500mm	16빔	최대 8미터*	응답 시간	≤4W	작동 온도

*실제 감지 범위는 창고/공장 환경 조건(예: 먼지, 습도 또는 조명)에 따라 달라질 수 있습니다.

창고 및 공장 사용을 위한 주요 기능

다양한 길이 옵션 (500mm-2500mm): 컴팩트한 500mm부터 대형 2500mm까지의 길이 범위로, 소형 유틸리티 도어부터 지게차 및 화물용 넓은 고속 도어까지 창고 및 공장의 모든 산업용 도어 크기에 적응합니다.
IP67 방수 및 방진 내구성: 밀봉된 알루미늄 합금 하우징은 IP67 등급을 달성하여 먼지 축적, 물 튀김 및 산업 오염 물질에 대한 저항성을 갖습니다. 먼지가 많은 창고, 습한 공장 작업장 또는 실외 설치 산업용 도어에서 안정적인 성능을 유지합니다.
듀얼 작동 모드: 전체 영역 보호를 위한 일반 모드와 도어 틈새에 최적화된 블랭킹 모드는 정상적인 도어 닫힘 시 순차적인 빔 차단을 허용하여 오경보 없이 작동합니다. 이는 롤러 셔터 도어 및 섹셔널 산업용 도어에 중요합니다.
정밀 감지 및 빠른 응답: 100mm 빔 간격은 50mm 크기의 물체도 감지하여 위험을 놓치지 않습니다. ≤20ms의 응답 시간으로 산업용 도어의 빠른 작동에 맞춰 안전 지연을 제거합니다.
넓은 온도 적응성: -20°C ~ +60°C에서 안정적으로 작동하며, 냉장 창고 도어부터 난방 생산 구역 입구까지 온도 변화가 심한 공장 환경에서 일관된 성능을 발휘합니다.
CE 인증 및 안전 규정 준수: CE 인증 및 EN 61496 기계 안전 표준을 준수하여 창고 및 공장 운영에 대한 국제 안전 요구 사항을 충족합니다.
쉬운 설치 및 통합: 표준 5핀 M8 수 커넥터와 조절 가능한 장착 브래킷이 장착되어 산업용 도어 프레임에 쉽게 설치할 수 있습니다.
직관적인 LED 상태 모니터링: 송신기 및 수신기의 LED 표시등은 빠른 문제 해결을 위해 명확한 실시간 피드백을 제공합니다.

기술 사양

매개변수	사양
작동 전압	DC12-24V ±10%
작동 전류	송신기 <65mA @DC12V; 수신기 <20mA @DC12V출력 구성
NO/NC 릴레이 출력 (구성 가능)	보호 등급
IP67 (방진 및 방수)	하우징 재질
알루미늄 합금	작동 범위
1-8미터 (송신기에서 수신기까지)	최대 보호 높이
최대 1729mm (모델에 따라 다름)	빔 수
8 또는 16빔 (모델에 따라 다름)	빔 간격
100mm	응답 시간
≤20ms	작동 온도
-20°C ~ +60°C	케이블 길이
송신기 8m; 수신기 4m	커넥터 유형
5핀 M8 수 커넥터	안전 표준
CE, EN 61496	주요 창고 및 공장 적용 분야

창고 산업용 도어:

고속 도어, 롤러 셔터 도어 및 섹셔널 도어의 끼임 방지 기능 - 출입 시 인력, 지게차 및 화물 보호공장 생산 구역 도어:
생산 라인 간 도어의 안전 모니터링, 위험한 제조 구역으로의 우발적인 침입 방지냉장 창고 도어:
저온 환경에서의 안정적인 성능, 인력 또는 장비에 대한 도어 닫힘 방지적재 도크 도어:
창고 적재 도크 입구 보호, 트럭 적재/하역 작업 중 안전 보장유틸리티 및 출입문:
공장의 소형 산업용 도어(예: 장비 유지 보수 출입구, 보관실 도어)에 대한 안전 감지문제 해결 및 창고/공장 사용 팁

고장 증상

해결 방법	전원 켜기 후 느린 깜박임
송신기 및 수신기 간의 정렬 불량; 정확한 빔 정렬을 위해 재조정 (잦은 도어 진동으로 인한 바쁜 창고 환경에서 일반적)	빠른 깜박임 빨간색 표시등 (송신기)
전압이 9V-28V 범위를 벗어남; 전원 공급 장치 확인 및 안정화 (전압 변동 가능성이 있는 공장 전기 시스템에 중요)	끼임 방지 작동 없음 (라이트 커튼 정상)
배선 오류; 연결 확인 (광학 릴레이 손상을 방지하기 위해 NO/NC를 전원 공급 장치 양극 단자에 연결하지 않도록 주의)	블랭킹 모드 진입 불가
1. 도어 하강 중 빛 누출. 2. 먼지 또는 이물질로 인한 최하단 빔 차단. 3. 도어/장애물이 최소 연속 차단 거리를 충족하지 못함.	창고 및 공장 사용 시 주의 사항
