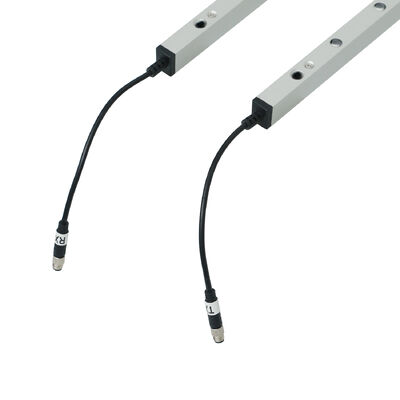

자동문 및 로딩 도크 안전을 위한 고정밀 안전 광선 커튼 센서

원래 장소	중국
브랜드 이름	JUTAI
인증	CE
모델 번호	CL20-8L
문서	CL05-8L User Manual.pdf
최소 주문 수량	1
가격	negotiable
포장 세부 사항	만화
배달 시간	5-8 근무일
지불 조건	T/T,L/C,D/A,D/P,웨스턴 유니온,페이팔,,Alipay
공급 능력	한 달에 1000 조각

제품 상세 정보

IP 등급	IP67	기능	블랭킹
감지거리	8m	재료	알루미늄 합금
특징	부식 방지	전원 전압	DC12-24v
작동 온도	-20 ~ 60 ℃	작동 전류	<50ma>
산출	아니오/Nc, COM	작동 전류	<20mA@DC12V
사양	20002115mm
강조하다	IP67 안전 빛 커튼 센서 , 자동문 광선 커튼 , 로딩 도크 안전 센서

메시지를 남겨주세요

제품 설명

자동문 및 하역장 안전을 위한 고정밀 안전 광막 센서

제품 개요

JUTAI CL20-8L 고정밀 안전 광막 센서는 자동문 및 하역장 환경에 대한 안정적인 안전 감지를 제공하도록 설계된 전문 보호 장치입니다. 송신기와 수신기 사이에 8개의 광선으로 구성된 보이지 않는 그리드를 형성하여 정밀한 침입 감지를 달성하며, 사람, 장비 또는 물체가 광선을 차단하면 즉시 문 반전 또는 정지와 같은 안전 응답을 트리거합니다. 이를 통해 통행량이 많은 자동 출입구 및 바쁜 하역장에서 끼임, 압착 또는 충돌 사고로부터 포괄적인 보호를 보장합니다.

알루미늄 합금 쉘과 IP67 방수/방진 보호 기능으로 제작된 이 센서는 하역장 및 산업 시설의 열악한 환경에서도 뛰어난 성능을 발휘하며 먼지, 물 튀김 및 기계적 마모에 강합니다. 고정밀 설계와 직관적인 작동으로 자동문 및 하역장 운영에 의존하는 창고, 공장 및 물류 센터에 필수적인 안전 구성 요소입니다.

정밀도 및 안전을 위한 핵심 기능

고정밀 감지: 8개의 광전 셀과 최대 1729mm의 보호 높이를 갖춘 이 센서는 자동문 및 하역장의 넓은 개구부를 포괄적으로 커버합니다. 민감한 감지 설계는 사람과 물체를 정확하게 식별하여 안전 사각 지대를 제거하고 빠른 물류 환경에서 사고 위험을 최소화합니다.
IP67 견고한 내구성: 밀봉된 알루미늄 합금 하우징은 IP67 보호 등급을 달성하여 먼지 축적, 물 침수 및 산업 오염 물질에 견딥니다. 실외 하역장, 습한 창고 또는 먼지가 많은 공장 자동문 구역에서 안정적인 성능을 유지하며 열악한 조건에서 장기간 사용에 이상적입니다.
실용적인 적용을 위한 블랭킹 모드: 특수 블랭킹 기능을 갖추고 있어 첫 번째 채널을 차단해도 안전 응답이 트리거되지 않습니다. 이 모드는 자동문 간격 및 하역장 문 구성에 최적화되어 있으며, 정상적인 문 닫힘 중에 순차적인 광선 차단이 예상되는 경우에도 오경보를 방지하면서 의도하지 않은 침입에 대한 완전한 보호를 유지합니다.
넓은 온도 적응성: -20°C ~ +60°C 범위 내에서 안정적으로 작동하는 이 센서는 감지 정밀도를 저하시키지 않으면서 저온 보관 자동문부터 계절적 변동에 노출된 실외 하역장까지 온도 변화가 있는 환경에서 일관되게 성능을 발휘합니다.
동적 시나리오를 위한 빠른 응답: 자동문의 빠른 작동과 하역장의 동적 활동에 맞춰 설계된 이 센서는 광선 차단에 즉시 응답합니다. 이를 통해 적시에 안전 트리거가 작동하여 인력이나 지게차가 출입구 근처에서 빠르게 움직이는 경우에도 사고를 예방합니다.
직관적인 LED 상태 모니터링: 송신기 및 수신기의 명확한 LED 표시등은 빠른 문제 해결을 위한 실시간 작동 피드백을 제공합니다:
- 송신기: 파란색 고정등 (정상 작동), 빨간색 빠르게 깜박임 (전압 이상: <9V or>28V)
- 수신기: 빨간색 고정등 (광선 차단/침입 감지), 파란색 고정등 (장애물 없음), 파란색 깜박임 (첫 전원 켜기 후 정렬 필요)
쉬운 설치 및 원활한 통합: 표준 커넥터(송신기: 5핀 M8 수; 수신기: 4핀 M8 수)와 조절 가능한 장착 브래킷을 갖추고 있어 자동문 프레임 및 하역장 구조물에 쉽게 설치할 수 있습니다. 색상 코딩된 케이블(빨간색: DC12-24V 양극, 검은색: 접지, 녹색: NO/NC 출력)은 배선을 단순화하여 대부분의 문 제어 시스템 및 하역장 안전 설정과 호환됩니다.

기술 사양

매개변수	사양
작동 전압	DC12-24V
작동 전류	송신기 <65mA @DC12V; 수신기 <20mA @DC12V
출력 구성	NO/NC 릴레이 출력 (구성 가능)
보호 등급	IP67 (방진 및 방수)
하우징 재질	알루미늄 합금
작동 범위	1-8미터 (송신기에서 수신기까지)
최대 보호 높이	1729mm
광전 셀 수	8
케이블 길이	송신기 8m; 수신기 4m
커넥터 유형	송신기: 5핀 M8 수; 수신기: 4핀 M8 수
작동 온도	-20°C ~ +60°C
LED 상태 표시등	송신기 (파랑/빨강); 수신기 (빨강/파랑)

주요 적용 분야

자동문: 창고, 공장 및 물류 센터의 산업용 자동문, 롤러 셔터 도어, 고속 도어 및 상업용 자동 출입구의 끼임 방지 및 침입 보호.
하역장: 트럭 상하차 작업 중 닫히는 문 사이에 사람이나 장비가 끼이는 것을 방지하는 하역장 문 안전 모니터링.
저온 저장 시설: 저온 환경에서 안정적인 성능을 발휘하여 저온 저장 또는 냉동고 구역으로 이어지는 자동문을 보호합니다.
작업장 입구: 생산 라인 사이의 자동문 보호, 공장 구역 간 이동하는 인력의 안전 보장.

문제 해결 및 사용 지침

고장 증상	해결 방법
전원 켜기 후 느리게 깜박이는 표시등	송신기 및 수신기가 정렬되지 않았습니다. 정밀한 광선 정렬을 위해 재조정하십시오 (하역장 진동 또는 문틀 이동에 중요).
빨간색 표시등 빠르게 깜박임 (송신기 쪽)	전압이 9V-28V 범위를 벗어났습니다. 전원 공급 장치를 확인하고 안정화하십시오 (높은 부하 요구 사항이 있는 산업용 전기 시스템에서 일반적).
광막 정상이나 끼임 방지 작동 없음	배선 오류; 연결 확인 (광학 릴레이 손상을 방지하기 위해 NO/NC를 전원 공급 장치 양극 단자에 연결하지 마십시오).
블랭킹 모드 진입 불가	1. 문 하강 중 빛샘으로 인해 광선이 불연속적으로 차단됨. 2. 가장 아래쪽 광선이 먼지 또는 하역장 잔해물로 차단됨. 3. 문/장애물이 최소 연속 차단 거리를 충족하지 못함.

사용 시 주의 사항

연결 케이블을 고압 도체, 지게차 경로 및 하역장 기계에서 멀리 떨어뜨려 손상을 방지하십시오.
송신기 및 수신기 렌즈를 건조하고 부드러운 천으로 정기적으로 닦아 먼지, 잔해물 또는 하역장 오염 물질을 제거하여 일관된 감지 정밀도를 보장하십시오.
센서 또는 케이블을 구부리거나 비틀지 말고, 수신기에 직접적인 햇빛이나 적외선 광원이 비추지 않도록 하십시오 (하역장 조명에서 일반적).
블랭킹 모드에 사용되는 문 또는 장애물이 최소 연속 차단 거리 요구 사항을 충족하는지 확인하십시오.
적외선 렌즈를 긁지 마십시오. 감지 성능을 저하시킬 수 있습니다.
