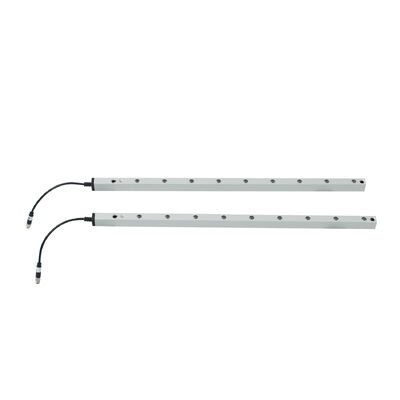

롤링 도어 및 빈킹 모드 기능을 갖춘 고속 도어용 안전 조명 격자

원래 장소	중국
브랜드 이름	JUTAI
인증	CE
모델 번호	CL20-8L
문서	CL05-8L User Manual.pdf
최소 주문 수량	1
가격	negotiable
포장 세부 사항	만화
배달 시간	5-8 근무일
지불 조건	T/T,L/C,D/A,D/P,웨스턴 유니온,페이팔,,Alipay
공급 능력	한 달에 1000 조각

제품 상세 정보

IP 등급	IP67	기능	블랭킹
감지거리	8m	재료	알루미늄 합금
특징	부식 방지	전원 전압	DC12-24v
작동 온도	-20 ~ 60 ℃	작동 전류	<50ma>
산출	아니오/Nc, COM	작동 전류	<20mA@DC12V
사양	20002115mm
강조하다	롤링 도어 안전 조명 격자 , ip67 백화광 커튼 , 고속 문 안전 격자

메시지를 남겨주세요

제품 설명

롤링 도어 및 고속 도어용 안전 광 그리드 (블랭킹 모드 기능 포함)

제품 개요

JUTAI CL20-8L 안전 광 그리드는 롤링 도어 및 고속 도어용 특수 보호 장치로, 블랭킹 모드를 통해 오경보를 방지합니다. 8개의 빔으로 구성된 보이지 않는 그리드를 형성하며, 침입 시 즉각적인 안전 반응(도어 역회전/정지)을 트리거하여 산업/상업 환경에서 끼임 방지 기능을 보장합니다. IP67 보호 등급과 견고한 알루미늄 합금 하우징으로 열악한 환경에서도 내구성이 뛰어납니다.

기술 사양

매개변수	사양
작동 전압	DC12-24V
작동 전류	송신기<65mA @DC12V; 수신기 <20mA @DC12V
출력 구성	NO/NC 릴레이 출력 (설정 가능)
보호 등급	IP67 (방진 및 방수)
하우징 재질	알루미늄 합금
작동 범위	1-8미터 (송신기에서 수신기까지)
최대 보호 높이	1729mm
광전지 수	8
케이블 길이	송신기 8m; 수신기 4m
커넥터 유형	송신기: 5핀 M8 수; 수신기: 4핀 M8 수
작동 온도	-20°C ~ +60°C
특수 기능	블랭킹 모드 (첫 번째 채널 차단 비트리거)
LED 상태 표시등	송신기: 파란색 (정상), 빨간색 (전압 이상); 수신기: 빨간색 (차단됨), 파란색 (차단되지 않음), 깜박이는 파란색 (정렬 불량)

주요 특징

블랭킹 모드: 롤링/고속 도어 틈새에 적응하여 정상적인 도어 닫힘 시 오경보를 방지합니다.
신속한 반응: 고속 도어 작동에 맞춰 즉각적인 안전 조치를 트리거하여 사고를 방지합니다.
IP67 내구성: 물, 먼지 및 산업 오염 물질에 강하여 실외/열악한 환경에서 사용 가능합니다.
포괄적인 커버리지: 1729mm 보호 높이로 넓은 도어 개구부의 안전 사각 지대를 제거합니다.
쉬운 통합: 표준 커넥터와 색상 코딩된 케이블로 배선을 단순화합니다.

배선 구성

구성 요소	와이어 색상	기능
송신기/수신기	빨간색	DC12-24V 양극 전원 공급
송신기/수신기	검은색	접지 (GND)
수신기	녹색	NO/NC 출력 (기본값 NO)
수신기	흰색	COM (공통 단자)
수신기	노란색	설정 가능한 NC (블랭킹 모드 설정을 통해)

블랭킹 모드 설정

장치에 전원을 켭니다.
1분 이내에 수신기의 녹색 와이어를 GND에 5번 터치합니다 (빨간색 불빛이 깜박이며 확인).
노란색 와이어가 NC 모드로 전환되며, 블랭킹 모드가 활성화됩니다.

주요 적용 분야

롤링 도어 (산업용, 소매용, 창고용)
고속 도어 (제조 공장, 물류 센터)
섹셔널 롤링 도어 (공장, 대형 창고)
상업용 저장 시설 롤링 도어

문제 해결 가이드

고장 증상	해결책
느리게 깜박이는 불빛 (전원 켜짐)	송신기 및 수신기를 정렬하여 정확한 빔 정렬을 수행하십시오.
빠르게 깜박이는 빨간색 불빛 (송신기)	전원 공급 장치를 확인하십시오 (전압이 9V-28V인지 확인).
끼임 방지 작동 없음 (광 그리드 정상)	배선을 확인하십시오 (NO/NC를 전원 공급 장치의 양극 단자에 연결하지 마십시오).
블랭킹 모드 진입 불가	1. 도어 하강 시 빛샘 현상을 수정하십시오. 2. 가장 아래쪽 빔을 막고 있는 이물질을 제거하십시오. 3. 도어/장애물이 최소 연속 차단 거리를 충족하는지 확인하십시오.
