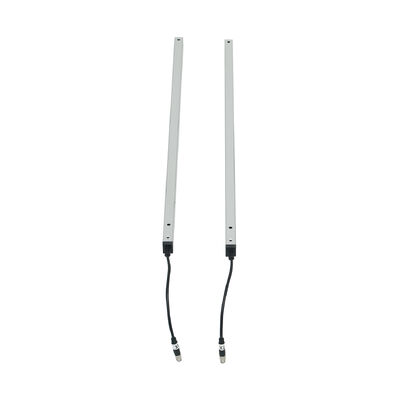

안전 조명 커튼 센서 문 틈 보호 및 인원 안전 감지

원래 장소	중국
브랜드 이름	JUTAI
인증	CE
모델 번호	CL20-8L
문서	CL05-8L User Manual.pdf
최소 주문 수량	1
가격	negotiable
포장 세부 사항	만화
배달 시간	5-8 근무일
지불 조건	T/T,L/C,D/A,D/P,웨스턴 유니온,페이팔,,Alipay
공급 능력	한 달에 1000 조각

제품 상세 정보

IP 등급	IP67	기능	블랭킹
감지거리	8m	재료	알루미늄 합금
특징	부식 방지	전원 전압	DC12-24v
작동 온도	-20 ~ 60 ℃	작동 전류	<50ma>
산출	아니오/Nc, COM	작동 전류	<20mA@DC12V-24V
사양	20002115mm
강조하다	ip67 안전등 커튼 , 문 틈 보호 빛 센서 , 인원 안전 감지 조명 커튼

메시지를 남겨주세요

제품 설명

안전 조명 커튼 센서 문 틈 보호 및 인원 안전 감지

안전 조명 커튼 문 틈 보호 및 인원 안전 탐지

JUTAI CL20-8L 안전 라이트 커튼은 문 틈의 위험을 해결하고 인력 안전을 보장하도록 설계된 전문 보호 감지 장치입니다.방출기와 수신기 사이에는 보이지 않는 8선 광망이 형성됩니다.인원, 물체 또는 장비가 문 틈이나 탐지 영역에 침투할 때 즉시 안전 반응 (예를 들어, 문 역전, 정지) 을 유발합니다. 자동 문에 적합합니다.롤러 셔터 문, 빠른 문, 그리고 산업 접근 문, 그것은 효과적으로 상업 및 산업 환경에서 찌르는, 분쇄, 충돌 사고를 방지합니다.

기본 사양

매개 변수	사양
모델	CL20-8L
작동 전압	DC12-24V
작동 전류	송신기: <65mA @DC12V; 수신기: <20mA @DC12V
출력 구성	NO/NC 릴레이 출력 (예정 NO, NC로 구성)
보호 등급	IP67 (먼지 + 방수)
주택 재료	알루미늄 합금
작동 범위 (출사자에서 수신자)	1~8m
최대 보호 높이	1729mm
광세포 수	8 빔
케이블 길이	송신기 8m, 수신기 4m
커넥터 타입	송신기: 5극 M8 남성 연결기; 수신기: 5극 M8 남성 연결기
작동 온도	-20°C ~ +60°C
핵심 기능	문 틈 보호 + 인원 안전 감지 + 비공식 모드 (조종 방지)
LED 상태 표시기	송신기: 고정 블루 (정상적인 작동); 빠른 깜박이는 빨간색 (전압 <9V 또는 >28V) 수신기: 고정적 빨간색 (물질/인원 차단); 고정적 파란색 (거문 없이); 깜빡이는 파란색 (첫 번째 전원 켜기, 발산기- 수신기 오차)

주요 기능 및 장점

1문 틈 보호 전문

목표 문 틈 위험: 문을 닫을 때 손, 팔, 또는 물체를 틈에 찌르는 것을 방지합니다 (롤러 셔터, 빠른 문 및 자동 문에 이상적입니다)
빈킹 모드 지원: 안전 반응을 유발하지 않고 첫 번째 채널을 차단하고 문 틈 구조에 적응하고 정상적인 문 작동에서 거짓 경보를 피합니다.

2. 신뢰성 있는 인력 안전 탐지

8선 전면 커버리: 문 부위의 안전 맹점들을 제거하여 탐지 구역으로 들어가는 인원이나 물건을 정확하게 탐지합니다.
즉각적인 반응: 빔이 끊어지면 즉시 문을 뒤집거나 멈추게 하고, 고위험 시나리오에 있어 시간 지연이 없습니다.

3내구성 있고 적응력 있는 디자인

IP67 보호: 먼지, 물 스프래치 및 일시적 침몰에 저항하며 실내 / 야외 산업 환경에 적합합니다.
넓은 온도 범위: 낮은 온도 (-20°C) 냉장고 또는 높은 온도 (+60°C) 작업실 설정에서 안정적으로 작동합니다.
견고한 알루미늄 합금 껍질: 기계적 마모, 진동, 그리고 장시간 사용 을 위해 훼손 을 견딜 수 있다

4. 쉽게 설치 및 구성

컬러 코딩 된 배선: 전문적인 지침 없이 연결 을 단순화 한다
조절 가능한 장착: 다른 문 프레임 구조와 일치하며, 빠른 위치화를 위해 명확한 장착 구멍 표시가 있습니다.
구성 가능한 출력: 다양한 문 제어 시스템에 적응하기 위해 간단한 조작을 통해 NO/NC 전환을 지원합니다.

배선 가이드

구성 요소	와이어 색상	기능	참고문서
송신기	빨간색	DC12-24V 양성 전원 공급	전원 공급자 긍정적 단말기에 연결
송신기	검은색	토지 (GND)	전원 공급원 부정적인 단말기에 연결
송신기	녹색	기금	기본 사용에서는 연결이 필요하지 않습니다.
송신기	노란색	기금	기본 사용에서는 연결이 필요하지 않습니다.
송신기	흰색	기금	기본 사용에서는 연결이 필요하지 않습니다.
수신기	빨간색	DC12-24V 양성 전원 공급	송신기 전원 연결과 동일합니다
수신기	검은색	토지 (GND)	송신기 지상 연결과 동일합니다
수신기	녹색	NO/NC 출력 (예정 NO)	문 제어 시스템 신호 입력에 연결
수신기	노란색	구성 가능한 NC	빈킹 모드 설정으로 활성화
수신기	흰색	COM (공용 터미널)	NO/NC 출력을 위한 일치 단말기

빈킹 모드 및 NC 구성 단계

장치에 전원 (전자 연결이 올바르는지 확인)
전원을 켜고 1 분 이내에, 수신기의 녹색 전선을 GND (검은 전선) 에 다섯 번 만져
수신기의 빨간색 빛이 깜박이는 확인 활성화: 노란색 와이어가 NC 모드로 전환하고, 빈킹 모드가 활성화

적용 시나리오

자동 문 (상업 건물, 산업 작업장)
롤러 셔터 문 (포고, 소매점, 물류 센터)
빠른 문 (생산 라인, 청정실, 냉장고)
산업용 접근문 (공장 작업장, 로딩 도크)
승강장치 문 (엘리베이터, 수압식 승강장)

문제 해결

잘못 의 증상	가능한 원인	해결책
수신기의 파란 빛이 전원을 켜면 깜빡인다	송신기와 수신기가 맞지 않아	평행 정렬을 보장하기 위해 두 단위의 위치를 재조정
송신기의 빨간색 빛이 빠르게 깜빡인다	전원 공급 전압 < 9V 또는 > 28V	DC12-24V 요구 사항을 충족시키기 위해 전원 공급을 확인하고 안정화하십시오.
가벼운 커튼은 정상적으로 작동하지만, 문은 안티 핑크 작용이 없습니다	배선 오류 (예를 들어, 전력 양으로 연결된 NO/NC)	배선 가이드에 대한 배선 다시 확인; 전력 양성으로 출력 단말기 연결을 피
빈킹 모드에 들어갈 수 없습니다.	1. 문 아래로 내려가는 동안 빛 누출 2가장 낮은 빔은 잔해로 막혔습니다. 3문/장벽이 최소 연속 차단 거리를 충족하지 못하면	1. 빛 누출을 방지하기 위해 문 밀폐를 고치기 2맑은 잔해가 빔을 막고 있어 3. 연속 차단 거리의 요구 사항을 충족시키기 위해 문 또는 장애물을 조정

사용 및 유지보수

연결 케이블을 고전압/고전 전류 선도자로부터 멀리 보관하여 간섭이나 손상을 피합니다.
먼지, 오일 얼룩, 또는 응 condense 를 제거 하기 위하여 건조 하고 부드러운 천으로 방출체/ 수신기 렌즈 를 정기적으로 닦아라 (탐지 실패 를 피 한다)
케이블 을 힘차게 구부리거나 구부리거나 당겨서는 안 됩니다. 적외선 렌즈 를 긁지 마십시오.
직접 태양 광 또는 다른 적외선 광원이 수신기에 비는 것을 방지하십시오 (거짓 트리거를 피합니다)
빈킹 모드에서 사용하는 문 또는 장애물이 최소 연속 차단 거리의 요구 사항을 충족하는지 확인합니다.

기술 지원, 사용자 정의 또는 대용량 문의는 공식 웹 사이트를 방문하십시오:https://www.accesssecuritysolution.com/
