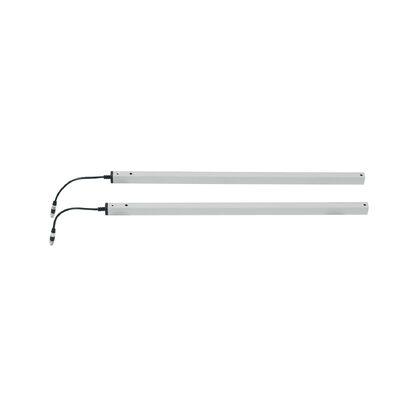

소재 취급 및 자동 문 안전을위한 전문 안전 조명 커튼 시스템

원래 장소	중국
브랜드 이름	JUTAI
인증	CE
모델 번호	CL20-8L
문서	CL05-8L User Manual.pdf
최소 주문 수량	1
가격	negotiable
포장 세부 사항	만화
배달 시간	5-8 근무일
지불 조건	T/T,L/C,D/A,D/P,웨스턴 유니온,페이팔,,Alipay
공급 능력	한 달에 1000 조각

제품 상세 정보

IP 등급	IP67	기능	블랭킹
감지거리	8m	재료	알루미늄 합금
특징	부식 방지	전원 전압	DC12-24v
작동 온도	-20 ~ 60 ℃	작동 전류	<50ma>
산출	아니오/Nc, COM	작동 전류	<20mA@DC12V-24V
사양	20002115mm
강조하다	IP67 안전 조명 커튼 시스템 , 소재 처리 가벼운 커튼 , 자동 문 안전 커튼

메시지를 남겨주세요

제품 설명

소재 취급 및 자동 문 안전을위한 전문 안전 조명 커튼 시스템

JUTAI CL20-8L 프로페셔널 안전 라이트 커튼 시스템은 소재 취급 시나리오와 자동화된 문 안전을 위해 설계된 전용 보호 감지 솔루션입니다.그것은 방출기와 수신기 사이의 8 빔 보이지 않는 보호 격자, 인원, 재료 또는 도구가 탐지 영역에 침투 할 때 즉시 안전 반응 (예를 들어 장비 정지, 문 역전) 을 유발합니다.또는 재료 처리 작업 흐름에서 충돌 사고 (운송기, AGV, 로딩 도크) 및 자동화 된 문 작업 (고속 문, 롤러 셔터) 는 산업 및 상업 환경에서 중요한 안전 요소로 사용됩니다.

기본 사양

매개 변수	사양
모델	CL20-8L
작동 전압	DC12-24V
작동 전류	송신기: <65mA @DC12V; 수신기: <20mA @DC12V
출력 구성	NO/NC 릴레이 출력 (예정 NO, NC로 구성)
보호 등급	IP67 (먼지 + 방수)
주택 재료	알루미늄 합금
작동 범위 (출사자에서 수신자)	1~8m
최대 보호 높이	1729mm
광세포 수	8 빔
케이블 길이	송신기 8m, 수신기 4m
커넥터 타입	송신기: 5극 M8 남성 연결기; 수신기: 5극 M8 남성 연결기
작동 온도	-20°C ~ +60°C
핵심 기능	재료 처리 안전 보호 + 자동 문 안티 칩 + 비어있는 모드 (반사 경보)
LED 상태 표시기	송신기: 고정 블루 (정상적인 작동); 빠른 깜박이는 빨간색 (전압 <9V 또는 >28V) 수신기: 고정적 빨간색 (물질/인원 차단); 고정적 파란색 (거문 없이); 깜빡이는 파란색 (첫 번째 전원 켜기, 발산기- 수신기 오차)

주요 기능 및 장점

재료 처리 안전 보호

역동적인 작업 흐름에 적응합니다. 컨베이어, AGV 또는 로딩 도크 근처에서 인원이나 재료를 감지하여 충돌을 피하기 위해 장비 정지 시동을 걸습니다.
넓은 커버리: 1729mm 보호 높이는 물자 전송 영역을 커버하여 물품의 떨어지는 위험이나 우연한 침입을 방지합니다.

자동 문 안티 핑크 전문

문 운영 위험을 목표로합니다. 자동 문 닫기 (빠른 문, 롤러 셔터) 동안 손, 팔 또는 재료를 찌르는 것을 방지합니다.
빈킹 모드: 안전 반응이 발생하지 않고 첫 번째 채널을 차단하고, 문 틈 구조에 적응하고 정상적인 문 작동에서 거짓 경보를 피합니다.

견고하고 신뢰할 수 있는 성능

IP67 보호: 먼지, 물 스프래치 및 가혹한 산업 환경에 저항하며, 먼지 또는 습기가 빈번한 재료 취급 부위에 적합합니다.
폭 넓은 온도 적응력: 낮은 온도 냉장고 또는 높은 온도 작업실 설정 (-20 °C ~ + 60 °C) 에서 안정적으로 작동합니다.
내구성: 알루미늄 합금 껍질은 기계적 마모, 진동 및 재료 취급 장비의 노폐에 저항합니다.

간편한 통합 및 운영

컬러 코딩 된 배선: 재료 처리 제어 시스템 및 자동화된 문 패널에 대한 연결을 단순화합니다.
직관적인 LED 표시기: 전문 도구 없이 빠른 상태 검사 (정상/ 차단/ 오차 정렬/ 전압 문제) 를 가능하게 합니다.
구성 가능한 출력: 다른 제어 시스템 요구 사항에 맞게 간단한 조작을 통해 NO/NC 전환을 지원합니다.

배선 가이드

구성 요소	와이어 색상	기능	참고문서
송신기	빨간색	DC12-24V 양성 전원 공급	전원 공급자 긍정적 단말기에 연결
송신기	검은색	토지 (GND)	전원 공급원 부정적인 단말기에 연결
송신기	녹색	기금	기본 사용에서는 연결이 필요하지 않습니다.
송신기	노란색	기금	기본 사용에서는 연결이 필요하지 않습니다.
송신기	흰색	기금	기본 사용에서는 연결이 필요하지 않습니다.
수신기	빨간색	DC12-24V 양성 전원 공급	송신기 전원 연결과 동일합니다
수신기	검은색	토지 (GND)	송신기 지상 연결과 동일합니다
수신기	녹색	NO/NC 출력 (예정 NO)	재료 처리/문 제어 시스템 신호 입력으로 연결
수신기	노란색	구성 가능한 NC	빈킹 모드 설정으로 활성화
수신기	흰색	COM (공용 터미널)	NO/NC 출력을 위한 일치 단말기

중요한 경고:NO/NC 터미널을 전원 공급자 긍정적 터미널에 연결하지 마십시오. 이는 광적 릴레를 손상시킬 수 있기 때문입니다.

빈킹 모드 및 NC 구성 단계

시스템 전원을 켜고 올바른 배선을 확인해
전원을 켜고 1분 이내에, 수신기의 녹색 전선을 GND (검은 전선) 에 5번 만져라.
수신기의 빨간색 빛이 깜박이는 것을 관찰하여 활성화를 확인합니다. 노란색 전선이 NC 모드로 전환되고, 빈킹 모드가 활성화됩니다.

적용 시나리오

재료 처리

컨베이어 시스템 (부하/부하점, 전송역)
자동 조종 차량 (AGV) 경로
로딩 도크 (물질 전송 문)
포장 라인 (운동 기계 근처)
창고 저장/구제 시스템 액세스 포인트

빠른 문 (생산 라인, 물류 센터)
롤러 셔터 문 (고매장, 소매장 등)
산업용 구간문 (공업용)
냉장고 문 (물질 보관 시설)

문제 해결

잘못 의 증상	가능한 원인	해결책
수신기의 파란 빛이 전원을 켜면 깜빡인다	송신기와 수신기가 맞지 않아	평행 정렬을 보장하기 위해 두 단위의 위치를 재조정
송신기의 빨간색 빛이 빠르게 깜빡인다	전원 공급 전압 < 9V 또는 > 28V	DC12-24V 요구 사항을 충족시키기 위해 전원 공급을 확인하고 안정화하십시오.
가벼운 커튼은 정상적으로 작동하지만 안전 조치 (장비/문) 는 없습니다.	배선 오류	와이어링 가이드에 대한 배선 다시 확인; NO/NC가 올바른 제어 신호 단말기에 연결되어 있는지 확인
빈킹 모드에 들어갈 수 없습니다.	1. 문 아래로 내려가는 동안 빛 누출 2- 가장 밑쪽 빔은 잔해/물질에 의해 차단됩니다 3문/장벽이 최소 연속 차단 거리를 충족하지 못하면	1. 빛 누출을 방지하기 위해 문 밀폐를 고치기 2맑은 잔해 또는 빔을 막는 물질 3. 연속 차단 거리의 요구 사항을 충족시키기 위해 문 또는 장애물을 조정
