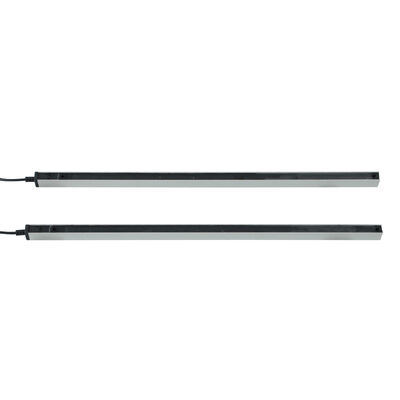

냉동 창고 및 산업용 고속 도어용 IP67 등급 광전 차단기

원래 장소	중국
브랜드 이름	JUTAI
인증	CE
모델 번호	CL20-8L
문서	CL05-8L User Manual.pdf
최소 주문 수량	1
가격	negotiable
포장 세부 사항	만화
배달 시간	5-8 근무일
지불 조건	T/T,L/C,D/A,D/P,웨스턴 유니온,페이팔,,Alipay
공급 능력	한 달에 1000 조각

제품 상세 정보

IP 등급	IP67	기능	블랭킹
감지거리	8m	재료	알루미늄 합금
특징	부식 방지	전원 전압	DC12-24v
작동 온도	-20 ~ 60 ℃	작동 전류	<50ma>
산출	아니오/Nc, COM	작동 전류	<20mA@DC12V-24V
사양	20002115mm
강조하다	냉동 창고용 IP67 광전 차단기 , 산업용 고속 도어 라이트 커튼 , IP67 등급 블랭킹 라이트 커튼

메시지를 남겨주세요

제품 설명

콜드 스토리지 및 산업용 고속 도어용 IP67 등급 광전 차단기

JUTAI CL-시리즈 광전 차단기는 콜드 스토리지 환경 및 산업용 고속 도어에 맞춰진 전문 적외선 안전 솔루션입니다. 송신기와 수신기 사이에 보이지 않는 광선 그리드를 투사하여 침입 시 즉시 안전 반응(도어 되돌림, 장비 정지)을 트리거하여 끼임, 충돌 또는 충돌 사고를 효과적으로 방지합니다. IP67 보호 기능, 넓은 온도 적응성 및 이중 작동 모드를 통해 콜드 스토리지 시설 및 통행량이 많은 산업용 도어 영역의 열악한 조건에서 안정적인 성능을 제공합니다.

핵심 사양

매개변수	사양
모델 시리즈	CL05, CL10, CL15, CL20, CL25 (-8L/-16L 접미사 포함)
보호 높이	500mm ~ 2500mm (모델에 따라 다름)
빔 수	8개 또는 16개 빔
빔 간격	100mm
감지 범위	최대 8m (송신기에서 수신기까지)
감지 정밀도	50mm만큼 작은 물체도 감지
응답 시간	≤20ms
전원 공급 장치	12-24VDC ±10%
작동 전류	송신기: <65mA @DC12V; 수신기: <20mA @DC12V
출력 구성	안전 릴레이 1개(NO/NC 선택 가능) + COM 단자
보호 등급	IP67 (방진 + 방수)
하우징 재질	알루미늄 합금
작동 온도	-20°C ~ +60°C (콜드 스토리지를 위한 확장 범위 -25°C까지 가능)
케이블 길이	송신기: 8m; 수신기: 4m
커넥터 유형	5핀 M8 수 커넥터 (송신기/수신기)
안전 표준	CE 인증, EN 61496-1/-2 원칙 준수
LED 표시등	송신기: 안정적인 파란색(정상), 빠르게 깜박이는 빨간색(전압 <9V or>28V) 수신기: 안정적인 빨간색(차단됨), 안정적인 파란색(차단되지 않음), 깜박이는 파란색(정렬 불량)

주요 장점

IP67 견고한 보호

완전한 방진 및 일시적인 수중 침수 방지, 고압 세척, 먼지 및 습기 견딤
콜드 스토리지 습기, 산업용 먼지 및 실외 설치 고속 도어에 이상적

콜드 스토리지 적응성

-20°C ~ +60°C에서 안정적인 작동; 극한 콜드 스토리지를 위한 선택적 확장 범위 (-25°C)
결로 및 동결 방지, 냉동실 및 냉장 창고에서 중단 없는 안전 보장

이중 작동 모드

표준 보호 모드: 전체 영역 안전 보호 - 모든 빔 중단 시 즉시 안전 출력 트리거 (인력 보호에 완벽)
블랭킹(뮤팅) 모드: 고속 도어 리딩 에지에 맞춰진 도어 구조물의 안전한 통과를 허용하여 오경보 방지

고속 도어 호환성

≤20ms의 빠른 응답 시간으로 고속 도어의 작동 속도와 일치하여 안전 지연 제거
다양한 길이(500mm-2500mm) 및 빔(8/16) 옵션으로 다양한 고속 도어 크기에 적합

쉬운 통합 및 진단

색상 코딩된 케이블 및 5핀 M8 커넥터로 도어 컨트롤러 또는 안전 릴레이에 쉽게 배선
내장형 정렬 보조 장치 및 조절 가능한 브래킷으로 다양한 도어 프레임에 신속하게 설치 가능
시각적 LED 표시등으로 전원, 정렬 및 차단 상태를 한눈에 확인 가능

배선 안내

구성 요소	전선 색상	기능	참고 사항
송신기	빨간색	12-24VDC 양극 전원 공급 장치	전원 공급 장치 양극 단자에 연결
송신기	검은색	접지 (GND)	전원 공급 장치 음극 단자에 연결
송신기	녹색/노란색/흰색	예비	기본 사용 시 연결 불필요
수신기	빨간색	12-24VDC 양극 전원 공급 장치	송신기 전원 연결과 동일
수신기	검은색	접지 (GND)	송신기 접지 연결과 동일
수신기	녹색	NO/NC 출력 (기본값 NO)	도어 제어 시스템 신호 입력에 연결
수신기	노란색	NC 구성 가능	블랭킹 모드 설정을 통해 활성화
수신기	흰색	COM (공통 단자)	NO/NC 출력에 대한 일치 단자

중요 경고: NO/NC 단자를 전원 공급 장치 양극 단자에 연결하지 마십시오. 광학 릴레이가 손상될 수 있습니다.

블랭킹 모드 활성화 단계

장치를 켜고 올바른 배선을 확인합니다.
전원 켜기 후 1분 이내에 수신기의 녹색 선을 GND(검은색 선)에 다섯 번 터치합니다.
수신기의 빨간색 표시등이 깜박여 활성화를 확인합니다. 노란색 선이 NC 모드로 전환되고 블랭킹 모드가 활성화됩니다.

응용 시나리오

콜드 스토리지

콜드 스토리지 도어, 냉동실 입구, 냉장 창고 출입문
저온 저장 시설의 자재 이송 통로

산업용 고속 도어

고속 롤업 도어, 고속 스윙 도어, 섹셔널 산업용 도어
물류 센터 고속 도어, 공장 생산 라인 고속 도어

기타 산업 환경

적재 도크 도어, 창고 자동 도어, 식품 가공 공장 도어
출입문 근처 기계 주변 보호 (컨베이어, 포장 기계)

문제 해결

오류 증상	가능한 원인	해결책
수신기 파란색 표시등 깜박임 (전원 켜기)	송신기 및 수신기 정렬 불량	평행 정렬을 보장하도록 위치 재조정
송신기 빨간색 표시등 빠르게 깜박임	전원 공급 전압 <9V or>28V	전원 공급 장치를 12-24VDC ±10% 요구 사항을 충족하도록 안정화
광 차단기는 작동하지만 안전 조치(도어/장비) 없음	배선 오류	안내에 따라 배선 재확인; NO/NC가 올바른 제어 단자에 연결되었는지 확인
블랭킹 모드 진입 불가	1. 도어 하강 중 빛 누출 2. 맨 아래 빔이 파편/얼음으로 막힘 3. 도어/장애물이 최소 연속 차단 거리를 충족하지 못함	1. 빛 누출 방지를 위해 도어 밀봉 처리 2. 빔을 막고 있는 파편/얼음 제거 3. 거리 요구 사항을 충족하도록 도어/장애물 조정
