롤러 셔터 도어용 핀치 방지 기능이 있는 적외선 안전 센서 그리드

원래 장소	중국
브랜드 이름	JUTAI
인증	CE
모델 번호	CL20-8L
문서	CL05-8L User Manual.pdf
최소 주문 수량	1
가격	negotiable
포장 세부 사항	만화
배달 시간	5-8 근무일
지불 조건	T/T,L/C,D/A,D/P,웨스턴 유니온,페이팔,,Alipay
공급 능력	한 달에 1000 조각

제품 상세 정보

IP 등급	IP67	기능	블랭킹
감지거리	8m	재료	알루미늄 합금
특징	부식 방지	전원 전압	DC12-24v
작동 온도	-20 ~ 60 ℃	작동 전류	<50ma>
산출	아니오/Nc, COM	작동 전류	<20mA@DC12V-24V
사양	20002115mm
강조하다	롤러 셔터용 적외선 안전 센서 , 롤러 셔터 핀치 방지 안전 센서 , 도어용 IP67 안전 라이트 커튼

메시지를 남겨주세요

제품 설명

롤러셔터 도어용 적외선 안전 센서 그리드 (안티 핀치 기능 포함)

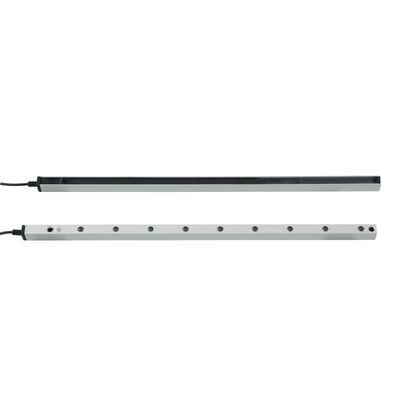

JUTAI CL20-8L 적외선 안전 센서 그리드는 롤러셔터 도어 전용 안티 핀치 솔루션입니다. 송신기와 수신기 사이에 8개의 빔으로 구성된 보이지 않는 보호 그리드를 형성하여, 사람, 손 또는 물체가 감지 영역에 침입하면 즉시 도어의 역회전 또는 정지를 트리거합니다. IP67 보호 등급과 견고한 알루미늄 합금 하우징으로 설계되어 산업, 상업 및 창고 환경에서 안정적인 성능을 제공합니다.

핵심 사양

매개변수	사양
모델	CL20-8L
작동 전압	DC12-24V
작동 전류	송신기: <65mA @DC12V; 수신기: <20mA @DC12V
출력 구성	NO/NC 릴레이 출력 (기본값 NO, NC로 구성 가능); COM 단자 포함
보호 등급	IP67 (방진 + 방수)
하우징 재질	알루미늄 합금
작동 범위 (송신기-수신기)	1-8m
최대 보호 높이	1729mm
광전 셀 수	8 빔
케이블 길이	송신기: 8m; 수신기: 4m
커넥터 유형	송신기: 5핀 M8 수 커넥터; 수신기: 4핀 M8 수 커넥터
작동 온도	-20°C ~ +60°C
주요 기능	롤러셔터 도어 안티 핀치 보호 + 블랭킹 모드 (오경보 방지)
LED 상태 표시등	송신기: 파란색 고정 (정상 작동); 빨간색 빠르게 깜박임 (전압 <9V or>28V) 수신기: 빨간색 고정 (물체/사람 감지); 파란색 고정 (장애물 없음); 파란색 깜박임 (초기 전원 켜짐, 정렬 불량)

주요 장점

맞춤형 안티 핀치 보호: 롤러셔터 도어 근처의 손, 팔다리 또는 물체를 감지하여 즉시 도어를 역회전시켜 끼임 사고를 방지합니다. 8빔의 완전한 커버리지로 안전 사각지대를 제거합니다.
오경보 방지를 위한 블랭킹 모드: 롤러셔터 도어 틈새 구조에 맞춰 첫 번째 채널을 안전 응답 없이 차단하여 의도하지 않은 침입에 대한 보호 기능을 유지합니다.
견고하고 환경 적응성 우수: IP67 보호 등급은 먼지, 물 튀김 및 열악한 산업 환경에 대한 저항력을 제공합니다. 넓은 온도 범위 (-20°C ~ +60°C)는 다양한 환경에서 안정적인 작동을 보장합니다.
쉬운 설치 및 작동: 색상 코딩된 배선으로 연결이 간편합니다. 직관적인 LED 표시등으로 신속한 상태 확인이 가능합니다. 조절 가능한 장착 브래킷은 다양한 도어 프레임 구조에 맞습니다.

배선 안내

구성 요소	전선 색상	기능	참고
송신기	빨간색	DC12-24V 양극 전원 공급	전원 공급 장치 양극 단자에 연결
송신기	검은색	접지 (GND)	전원 공급 장치 음극 단자에 연결
송신기	녹색/노란색/흰색	예비	기본 사용 시 연결 불필요
수신기	빨간색	DC12-24V 양극 전원 공급	송신기 전원 연결과 동일
수신기	검은색	접지 (GND)	송신기 접지 연결과 동일
수신기	녹색	NO/NC 출력 (기본값 NO)	롤러셔터 도어 제어 시스템 신호 입력에 연결
수신기	노란색	NC 구성 가능	블랭킹 모드 설정을 통해 활성화
수신기	흰색	COM (공통 단자)	NO/NC 출력에 대한 일치 단자

중요 경고: NO/NC 단자를 전원 공급 장치 양극 단자에 연결하지 마십시오. 광학 릴레이가 손상될 수 있습니다.

블랭킹 모드 활성화 단계

센서 그리드에 전원을 켜고 배선이 올바른지 확인합니다.
전원 켜기 후 1분 이내에 수신기의 녹색 선을 수신기의 GND (검은색 선)에 다섯 번 터치합니다.
수신기의 빨간색 표시등이 깜박이는 것을 관찰하여 활성화를 확인합니다: 노란색 선이 NC 모드로 전환되고 블랭킹 모드가 활성화됩니다.

적용 시나리오

산업용 롤러셔터 도어 (공장, 창고, 물류 센터)
상업용 롤러셔터 도어 (소매점, 쇼핑몰, 상업 건물)
냉장 창고용 롤러셔터 도어 (냉장 창고, 냉동실)
차고 롤러셔터 도어 (주거용, 상업용 주차 시설)

문제 해결

고장 증상	가능한 원인	해결 방법
수신기의 파란색 표시등 깜박임 (전원 켜짐)	송신기 및 수신기 정렬 불량	평행 정렬을 보장하도록 위치 재조정
송신기의 빨간색 표시등 빠르게 깜박임	전원 공급 전압 <9V or>28V	DC12-24V 요구 사항을 충족하도록 전원 공급 장치 안정화
센서 그리드는 작동하지만 도어에 안티 핀치 기능이 없음	배선 오류	안내에 따라 배선 재확인; 도어 제어 시스템에 올바르게 연결되었는지 확인
블랭킹 모드 진입 불가	1. 도어 하강 중 빛샘 현상 2. 최하단 빔이 이물질로 막힘 3. 도어/장애물이 최소 연속 차단 거리 미달	1. 빛샘 방지를 위해 도어 밀봉 조치 2. 빔을 막고 있는 이물질 제거 3. 거리 요구 사항을 충족하도록 도어/장애물 조정
