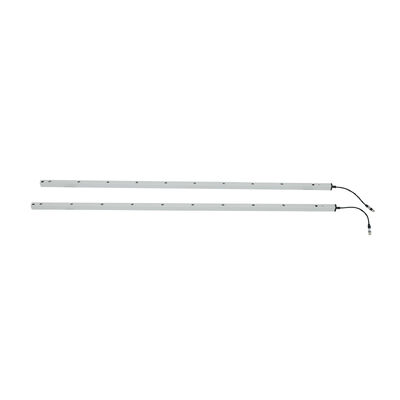

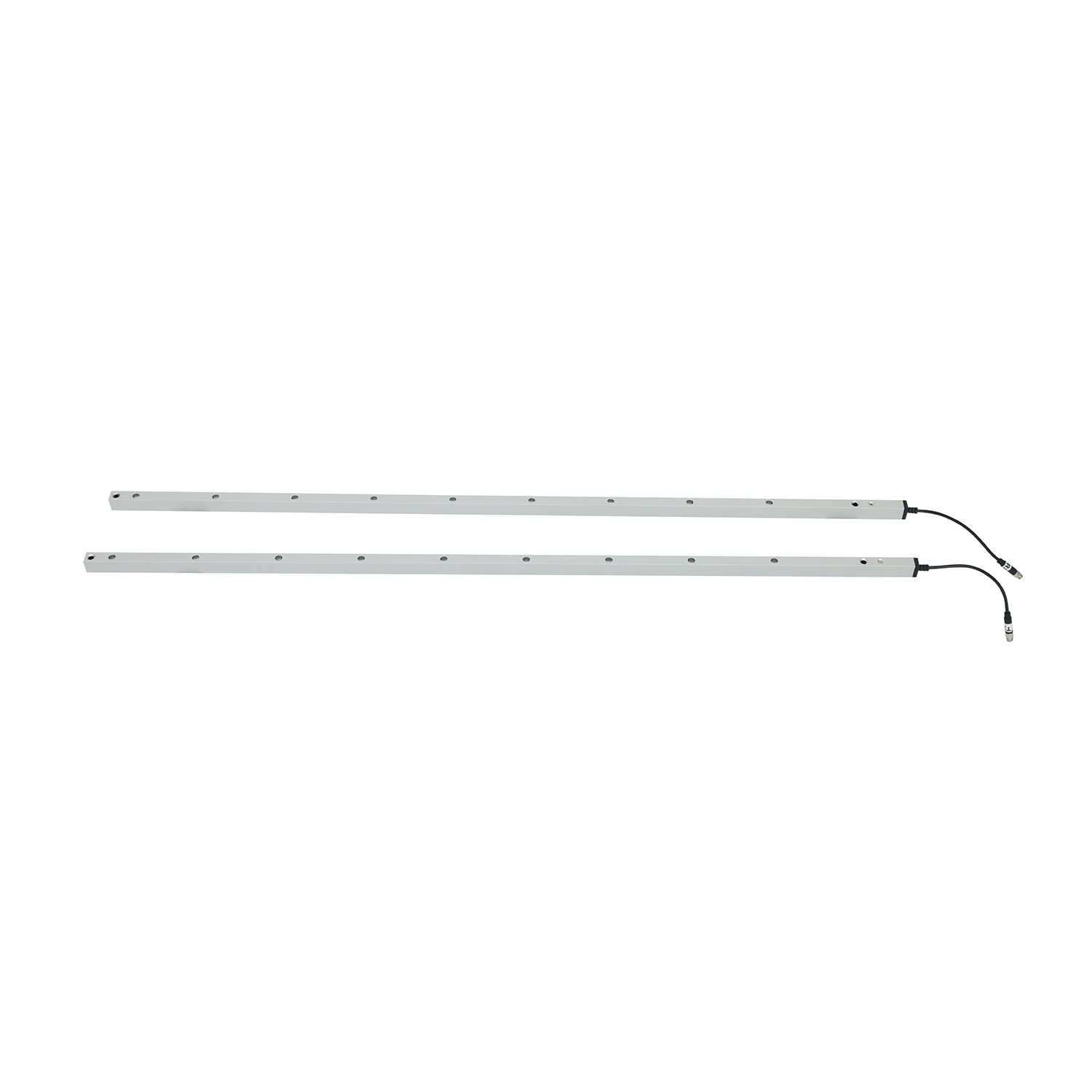

블랭킹 모드 기능이 있는 자동문용 광전 안전 장치

핵심 사양 (상세 매개변수 표)

주요 기능 및 장점 (명확하고 상세한 포인트)

1. 블랭킹 모드: 자동문 오경보 방지

• 모드 정의: 자동문 틈새를 위해 특별히 설계됨—라이트 그리드의 첫 번째 채널을 차단해도 안전 반응이 트리거되지 않아 정상적인 닫힘 중에 순차적인 빔 차단이 발생하는 자동문(예: 롤러 셔터, 고속문)의 구조적 특성에 적응합니다.
• 활성화 로직: 작동 중 문 패널 자체로 인해 발생하는 불필요한 문 반전 또는 정지를 방지하여 안전과 작동 효율성의 균형을 유지합니다.
• 설정 편의성: 간단한 와이어 터치 작동 (전문 도구 불필요)으로 다양한 자동문 유형에 빠르게 적응할 수 있습니다.

2. 대상 끼임 방지

• 정밀 감지: 8개 빔 라이트 그리드는 자동문의 전체 높이(1729mm)를 커버하여 문 근처의 손, 팔다리, 작은 도구 또는 상품을 감지하여 끼임/압착 사고를 방지합니다.
• 즉각적인 응답: 빔이 중단되면 즉시 안전 신호를 트리거하여 자동문의 빠른 작동과 일치하여 안전 지연을 제거합니다.
• 광범위한 적응성: 다양한 자동문 유형(고속문, 롤러 셔터 도어, 자동 스윙 도어, 산업용 섹션 도어)에 적합합니다.

3. 견고하고 안정적인 성능

• IP67 보호: 완전 방진 및 방수로 일시적인 물 침수, 심한 먼지 및 산업 오염 물질을 견딜 수 있습니다—실외에 설치된 자동문 또는 먼지가 많은 작업장 환경에 이상적입니다.
• 온도 복원력: -20°C ~ +60°C에서 안정적으로 작동하여 냉장 보관 자동문, 고온 작업장 문 및 계절적 변동에 노출된 실외 문에 적응합니다.
• 내구성 있는 구조: 알루미늄 합금 하우징은 기계적 마모, 진동 및 부식을 견뎌 자동문 작동이 빈번하더라도 장기간 안정성을 보장합니다.

4. 간편한 설치 및 직관적인 작동

• 색상별 배선: 명확한 와이어 기능 분할은 자동문 제어 시스템에 대한 연결을 단순화하여(아래 배선 가이드 참조) 설치 오류를 줄입니다.
• 조절 가능한 장착: 표준화된 치수의 예약된 설치 구멍을 통해 다양한 문 프레임에 유연하게 장착할 수 있습니다(수직 설치 권장).
• 시각적 진단: 송신기와 수신기의 LED 표시기는 실시간 상태 피드백을 제공하여 현장 인원이 정상 작동, 정렬 불량, 전압 문제 또는 차단을 신속하게 식별할 수 있도록 합니다.

배선 가이드 (참고가 있는 표준화된 표)

중요 경고

• NO/NC 단자(수신기의 녹색/노란색 와이어)를 전원 공급 장치 양극 단자에 연결하지 마십시오—광학 릴레이가 영구적으로 손상됩니다.
• 배선이 꽉 조여져 있고 단락이 없는지 확인하십시오. 간섭을 방지하기 위해 케이블을 고전압/고전류 도체에서 멀리 두십시오.

블랭킹 모드 활성화 단계 (단계별)

1. 배선 가이드에 따라 배선을 완료하고 연결 오류가 없는지 확인합니다.
2. 광전 안전 장치의 전원을 켭니다(전원 공급 장치가 DC12-24V 요구 사항을 충족하는지 확인).
3. 전원을 켠 후 1분 이내에 수신기의 녹색 와이어(NO 출력)를 검은색 와이어(GND)에 5번 연속으로 터치합니다.
4. 수신기의 빨간색 표시등이 빠르게 깜박이는지 확인합니다—이는 성공적인 활성화를 나타냅니다. 노란색 와이어가 NC 모드로 전환되고 블랭킹 모드가 활성화됩니다.
5. 활성화 후 기능을 테스트합니다. 정상적인 문 닫힘(첫 번째 채널 차단)은 안전 반응을 트리거하지 않습니다. 인원/물체 침입(다른 채널 차단)은 즉시 문 반전/정지를 트리거합니다.

응용 시나리오 (대상, 상세 목록)

• 산업 자동문: 고속문, 롤러 셔터 도어, 섹션 산업용 도어(공장, 창고, 물류 센터).
• 상업 자동문: 자동 스윙 도어, 슬라이딩 도어(쇼핑몰, 사무실 건물, 소매점).
• 특수 환경 자동문: 냉장 보관 자동문, 클린룸 고속문, 실외 자동문(온도 극심, 먼지 및 습기에 강함).
• 물류/하역장 문: 자동 하역장 문, 자재 이송 구역 문(고빈도 작동 중 인원 및 상품 보호).

문제 해결 (포괄적인 문제-솔루션 표)

설치 지침 (상세하고 작동 가능한 단계)

1. 사전 설치 준비:
   • 자동문의 개방 높이와 너비를 확인합니다—장치의 보호 높이(1729mm)와 작동 범위(1-8m)가 일치하는지 확인합니다.
   • 전원 공급 장치를 확인합니다. 안정적인 DC12-24V 전원(장치의 작동 전압과 호환)을 준비합니다.
   • 장치를 검사합니다. 송신기, 수신기, 케이블 및 커넥터가 손상되지 않았는지(손상 또는 느슨한 연결 없음) 확인합니다.
2. 장착 작업:
   • 장착 위치를 선택합니다. 자동문 프레임의 양쪽에 송신기와 수신기를 수직으로 설치하여 라이트 그리드가 문의 이동 방향과 평행하고 문 전체 개방을 커버하는지 확인합니다(사각지대 없음).
   • 설치 구멍을 사용합니다. 장치의 장착 구멍을 문 프레임에 맞추고 일치하는 나사로 고정합니다(진동으로 인한 정렬 불량을 방지하기 위해 견고한 설치를 보장).
   • 케이블 배열. 8m(송신기) 및 4m(수신기) 케이블을 문 프레임을 따라 배선하여 날카로운 모서리 또는 고압 영역을 피합니다(케이블 손상 방지).
3. 배선 및 디버깅:
   • 배선 가이드에 따라 전원, 접지 및 신호 케이블을 연결합니다—양극/음극을 반대로 하거나 NO/NC를 전원 양극에 연결하지 않도록 다시 확인합니다.
   • 장치의 전원을 켭니다. LED 표시등을 확인합니다—송신기의 파란색 고정 표시등과 수신기의 파란색 고정 표시등은 정상적인 전원 켜짐을 나타냅니다.
   • 라이트 그리드를 정렬합니다. 수신기의 파란색 표시등이 깜박이면 표시등이 안정될 때까지 송신기/수신기 위치를 조정합니다(빔 정렬 성공).
   • 블랭킹 모드를 활성화합니다. 자동문의 작동에 적응하기 위해 지침에 따라 와이어 터치 활성화 단계를 완료합니다.

사용 및 유지 관리 주의 사항 (상세한 알림)

• 케이블 보호: 간섭, 압출 또는 손상을 방지하기 위해 연결 케이블을 고전압/고전류 도체, 문 기계 또는 지게차 경로에서 멀리 두십시오.
• 렌즈 유지 관리: 먼지, 유분 또는 응결을 제거하기 위해 송신기/수신기 렌즈를 마른 부드러운 천으로 정기적으로 닦습니다—더러운 렌즈는 감지 정확도에 영향을 미칩니다.
• 물리적 보호: 장치를 구부리거나 비틀거나 떨어뜨리지 마십시오. 알루미늄 합금 하우징 또는 적외선 렌즈에 긁힘이 생기지 않도록 하십시오.
• 광원 회피: 직사광선 또는 기타 적외선 광원이 수신기에 비추는 것을 방지합니다(오경보 또는 감지 실패 방지).
• 블랭킹 모드 사용: 블랭킹 모드에 사용되는 문 또는 장애물이 최소 연속 차단 거리 요구 사항을 충족하는지 확인합니다(사용자 설명서의 사양을 따르십시오).
• 온도 적응: 극한 환경(예: -20°C 미만의 냉장 보관 또는 +60°C 이상의 고온 작업장)에서 사용하기 전에 장치의 작동 온도 범위를 확인합니다.
• 정기 검사: 장치가 정상적으로 작동하는지 확인하기 위해 끼임 방지 및 블랭킹 모드 기능을 주기적으로 테스트합니다. 배선 조임 및 커넥터 무결성을 확인합니다.
