CE 인증 및 IP67 장막을 가진 산업용 문 보호 조명 그리드

원래 장소	중국
브랜드 이름	JUTAI
인증	CE
모델 번호	CL20-8L
문서	CL05-8L User Manual.pdf
최소 주문 수량	1
가격	negotiable
포장 세부 사항	만화
배달 시간	5-8 근무일
지불 조건	T/T,L/C,D/A,D/P,웨스턴 유니온,페이팔,,Alipay
공급 능력	한 달에 1000 조각

제품 상세 정보

IP 등급	IP67	기능	블랭킹
감지거리	8m	재료	알루미늄 합금
특징	부식 방지	전원 전압	DC12-24v
작동 온도	-20 ~ 60 ℃	작동 전류	<50ma>
산출	아니오/Nc, COM	작동 전류	<20mA@DC12V-24V
사양	20002115mm
강조하다	산업용 문 보호 조명망 , CE 인증 빛 커튼 , IP67 격자 조명망

메시지를 남겨주세요

제품 설명

CE 인증 및 IP67 장착 장치와 함께 산업용 문 보호 조명 그리드

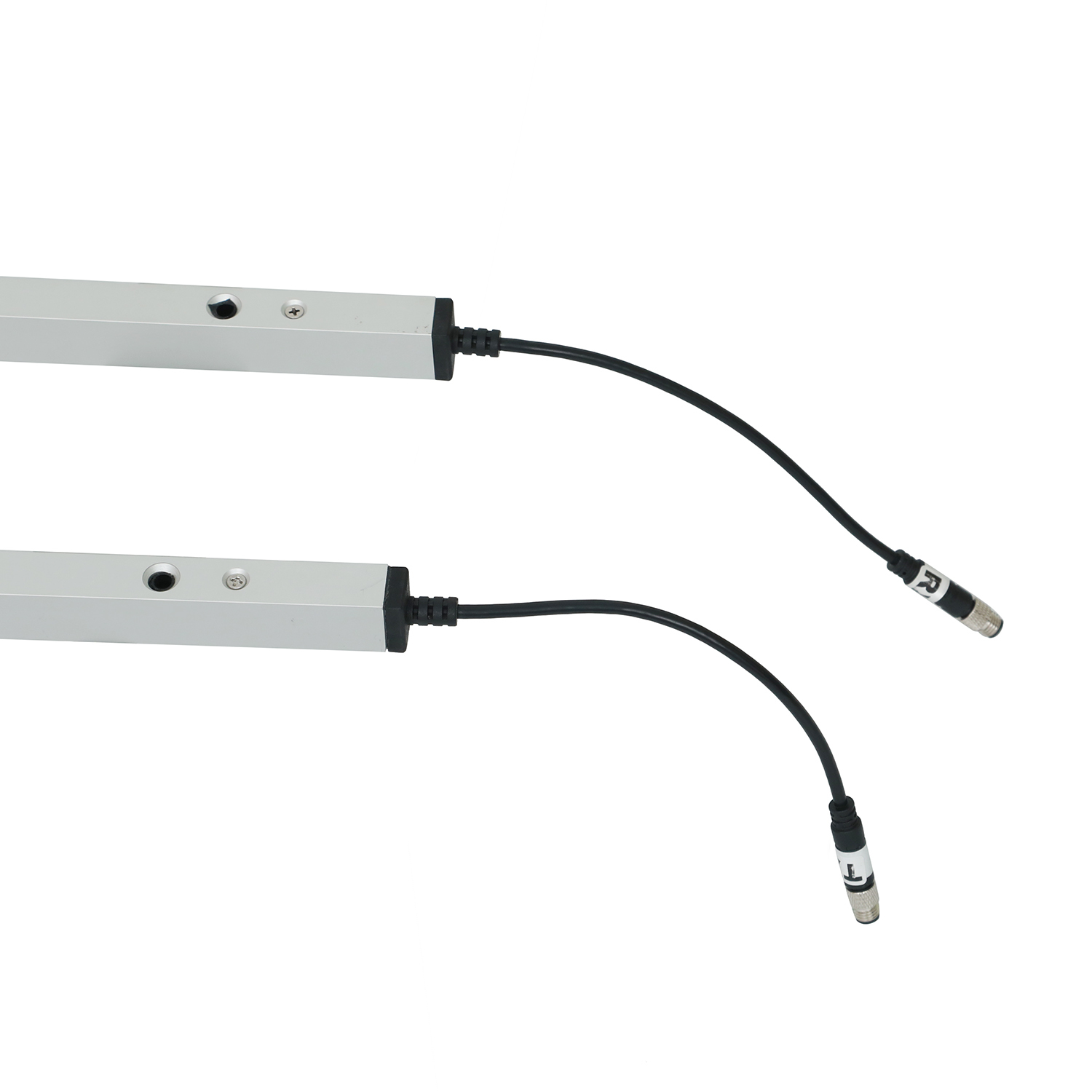

JUTAI CL20-8L 산업용 문 보호 라이트 그리드는 CE 인증 안전 감지 솔루션으로 산업용 문 시나리오를 위해 독점적으로 설계되었습니다.그것은 방출기와 수신기 사이의 8 빔 보이지 않는 보호 격자, 인원, 물체 또는 장비가 탐지 영역에 침입할 때 즉시 안전 반응 (문 역전, 정지) 을 유발합니다.IP67 방수/먼지 방구와 탄탄한 알루미늄 합금 구조가혹한 산업 환경에서 산업용 문에 대한 신뢰성있는 찌르기 및 침입 방지 기능을 제공하며 안전 표준과 운영 연속성을 보장합니다.

기본 사양

매개 변수	사양
모델	CL20-8L
인증	CE 인증 (산업 기계의 안전 표준을 준수)
보호 등급	IP67 (먼지 + 방수)
주택 재료	알루미늄 합금
작동 전압	DC12-24V
작동 전류	송신기: <65mA @DC12V; 수신기: <20mA @DC12V
출력 구성	NO/NC 릴레이 출력 (예정 NO, NC로 구성)
작동 범위 (출사자에서 수신자)	1~8m
최대 보호 높이	1729mm
광세포 수	8 빔
케이블 길이	송신기 8m, 수신기 4m
커넥터 타입	송신기: 5극 M8 남성 연결기; 수신기: 5극 M8 남성 연결기
작동 온도	-20°C ~ +60°C
핵심 기능	산업용 문 안티 핑크 보호 + 블랭킹 모드 (거짓 알람 방지)
LED 상태 표시기	송신기: 고정 블루 (정상적인 작동); 빠른 깜박이는 빨간색 (전압 <9V 또는 >28V) 수신기: 고정적 빨간색 (물질/인원 차단); 고정적 파란색 (거문 없이); 깜빡이는 파란색 (첫 번째 전원 켜기, 발산기- 수신기 오차)
설치 구멍 크기 (단위: mm)	1429, 75, 80, 175, 19.7, 21.4, 259

주요 기능 및 장점

CE 인증 및 안전 준수:산업용 기계에 대한 국제 안전 표준을 충족하고, 세계 산업 환경에서 작업 안전 규정을 준수하는 것을 보장합니다. 신뢰성 및 안전에 대해 엄격하게 테스트됩니다.
IP67 가혹한 환경용 장:완전히 먼지와 방수, 일시적 물 침몰, 무거운 먼지, 산업 오염물질에 견딜 수 있다. 알루미늄 합금 장막은 기계적 마모, 진동, 진열에 견딜 수 있다.
표적 산업용 문 보호:8선 광망은 산업용 문 (1729mm) 의 전체 높이를 커버하여 안전 맹점을 제거하고 침입을 정확하게 감지하여 찌르는 / 분쇄 사고를 방지합니다.
거짓 경보를 방지하기 위한 비공식 모드:산업용 문 틈에 특화 - 첫 번째 채널을 차단하면 안전 반응이 발생하지 않으며 정상적인 문 닫기 동안 순차적인 빔 차단에 적응합니다.
쉽게 설치 & 직관적인 조작:컬러 코딩 된 배선은 산업용 문 제어 시스템과의 연결을 단순화합니다. LED 표시기는 빠른 문제 해결을 위해 실시간 상태 피드백을 제공합니다.

배선 가이드

구성 요소	와이어 색상	기능	상세 한 참고
송신기	빨간색	DC12-24V 양성 전원 공급	안정적인 DC 전원 공급 장치에 연결; 장치 손상을 방지하기 위해 과전압 / 저전압을 피하십시오.
송신기	검은색	토지 (GND)	전원 공급원 부정적인 단말기에 연결; 신호 간섭을 피하기 위해 신뢰할 수있는 지상화를 보장
송신기	녹색	기금	기본 사용에 연결이 필요하지 않습니다.
송신기	노란색	기금	기본 사용에 연결이 필요하지 않습니다.
송신기	흰색	기금	기본 사용에 연결이 필요하지 않습니다.
수신기	빨간색	DC12-24V 양성 전원 공급	일관성 전압을 위해 송신기와 같은 전원 사용
수신기	검은색	토지 (GND)	신호 안정성을 보장하기 위해 송신기와 공유된 지상
수신기	녹색	NO/NC 출력 (예정 NO)	산업용 문 제어 시스템의 안전 신호 입력 터미널에 연결
수신기	노란색	구성 가능한 NC	비공식 모드 활성화 후 NC 출력으로 전환 (문 제어 시스템 요구 사항에 일치)
수신기	흰색	COM (공용 터미널)	정상 출력 기능을 위해 문 제어 시스템의 대응 단말기에 연결되어야 합니다.

중요한 경고:NO/NC 단말기 ( 수신기의 녹색/노란 전선) 를 전원 공급의 긍정적 단말기에 연결하지 마십시오. 이것은 광적 릴레를 영구적으로 손상시킬 수 있습니다.신호 간섭이나 케이블 손상을 방지하기 위해 연결 케이블을 고전압/고전류 선도자로부터 멀리 보관하십시오..

빈킹 모드 활성화 단계

전선 가이드에 따라 전선을 완료하고 연결 오류가 없는지 확인합니다.
전기망에 전원 공급 (전력 공급이 DC12-24V 요구 사항을 충족하는지 확인하십시오).
전원을 켜고 1분 이내에 수신기의 그린 와이어 (NO 출력) 와 블랙 와이어 (GND) 를 5번 연속으로 만져라.
수신기의 빨간색 빛이 깜박이는 것을 관찰하십시오. 이것은 성공적인 활성화를 나타냅니다. 노란색 전선이 NC 모드로 전환되고, 빈킹 모드가 활성화됩니다.
기능 테스트: 통상적인 문 닫기 (첫 번째 채널을 차단) 는 안전 반응이 발생하지 않습니다. 인원/물질의 침입은 즉시 문 역전 / 중지를 유발합니다.

적용 시나리오

산업용 빠른 문:공장, 물류 센터, 생산 라인 등의 고속 롤업 문
롤러 셔터 도어:산업용 롤러 셔터, 창고, 작업장, 로딩 도크
부문 산업용 문:공장, 창고, 산업단지 등에 있는 대형 산업용 문
특수 환경 산업용 문:냉장고 산업용 문, 야외 산업용 문, 먼지 많은 작업실 문 (극온, 먼지, 습도에 내성)

문제 해결

잘못 의 증상	가능한 원인	상세 한 해결책
수신기의 파란색 빛은 전원을 켜면 지속적으로 깜박인다	발사기와 수신기의 오차 (광선 쌍을 이루지 않는)	12. 발사자와 수신기 사이의 빛 경로를 차단하는 장애물을 제거합니다.진동으로 인한 오차 조정을 피하기 위해 장착 나사를 단단히.
송신기의 빨간색 빛이 빠르게 깜빡인다	전원 공급 전압 < 9V 또는 > 28V	1. 멀티미터 를 사용하여 전원 공급 전압 을 검사 한다. 2. 안정적 인 DC12-24V 전원 공급 장치 로 교체 한다. 3. 긴 케이블 으로 인한 전압 하락 을 확인 하고 필요하다면 더 두꺼운 케이블 으로 교체 한다.
빛 그리드 정상적으로 작동 (LED 표시기 정확), 그러나 문은 안티 핑크 작용이 없습니다	배선 오류 (NO/NC 또는 COM 단말기의 잘못된 연결)	1. 가이드에 대한 배선을 다시 확인 - 녹색/노란색 (출력) 및 흰색 (COM) 단말기가 문 제어 시스템의 안전 인터페이스에 연결되어 있는지 확인하십시오. 2.문 제어 시스템이 "외부 안전 센서 입력" 모드로 설정되어 있는지 확인.
빈킹 모드에 들어갈 수 없습니다.	1가동 후 1 분 창을 초과합니다. 2. 문 아래로 내려가는 동안 빛 누출. 3. 잔해로 막힌 가장 낮은 빔. 4. 문/장벽이 최소 연속 차단 거리를 충족하지 못합니다.	1. 전원을 끄고 다시 켜고 1분 이내에 가동한다. 2. 빛의 누출을 방지하기 위해 문 밀폐를 고정한다. 3. 가장 낮은 빔을 막는 잔해를 제거한다. 4.연속 차단 거리의 요구 사항을 충족시키기 위해 문 또는 장애물을 조정.

설치 지침

설치 전 준비:산업용 문의 열 높이와 너비 확인 - 빛 그리드의 보호 높이 (1729mm) 와 작동 범위 (1-8m) 가 일치하는지 확인하십시오.안정적인 DC12-24V 전원 공급을 준비 하 고 손상 된 구성 요소에 대한 장치를 확인.
장착 작업:방출기와 수신기를 산업용 문 프레임의 양쪽에 수직으로 설치하여, 광망이 맹점 없이 전체 문 열기를 덮도록 한다.장치의 설치 구멍을 문 프레임과 정렬8m (전달기) 와 4m ( 수신기) 케이블을 문 프레임을 따라 이동시켜 날카로운 가장자리나 고압 부위를 피하십시오.
배선 및 디버깅:전원, 지상 및 신호 케이블을 연결하기 위해 와이어링 가이드를 따르십시오 - 긍정적 / 부정적 역전 또는 잘못된 출력 단말 연결을 피하기 위해 두 번 확인하십시오. 장치에 전원:송신기의 일정한 파란색 빛과 수신기의 일정한 파란색 빛 (정상적인 전원) 확인. 빛 그리드를 정렬: 수신기의 파란색 빛이 깜박이면 빛이 안정화 될 때까지 발사자 / 수신기 위치를 조정하십시오.지시대로 비축 모드를 활성화 하 고 정상 작동을 보장 하기 위해 안티 핑크 기능을 테스트.

사용 및 유지보수

케이블 보호:케이블 을 고전압 선도자, 문 기계, 포크 리프트 도로를 멀리 하여 추출, 손상, 또는 간섭 을 피 하십시오.
렌즈 유지:먼지, 기름 얼룩, 응 condense 를 제거 하기 위해 방출체/ 수신기 렌즈를 건조하고 부드러운 천으로 정기적으로 닦아라 - 더러운 렌즈 는 검출 정확성 에 영향을 줄 것이다.
신체적 보호:장치 를 구부리거나, 회전 시키거나, 떨어뜨리지 마십시오. 알루미늄 합금 가구 또는 적외선 렌즈 를 긁지 마십시오.
빛의 원천을 피합니다.직접 태양광이나 다른 적외선 광원이 수신기에 비는 것을 방지하여 잘못된 트리거를 피하십시오.
빈킹 모드 사용:빈킹 모드에서 사용하는 문 또는 장애물이 최소 연속적인 차단 거리의 요구 사항을 충족하는지 확인합니다.
정기 검사:주기적으로 안티 핑크 및 블랭킹 모드 기능을 테스트하고, 장기적인 신뢰성을 보장하기 위해 배선 밀도와 커넥터 무결성을 확인합니다.
