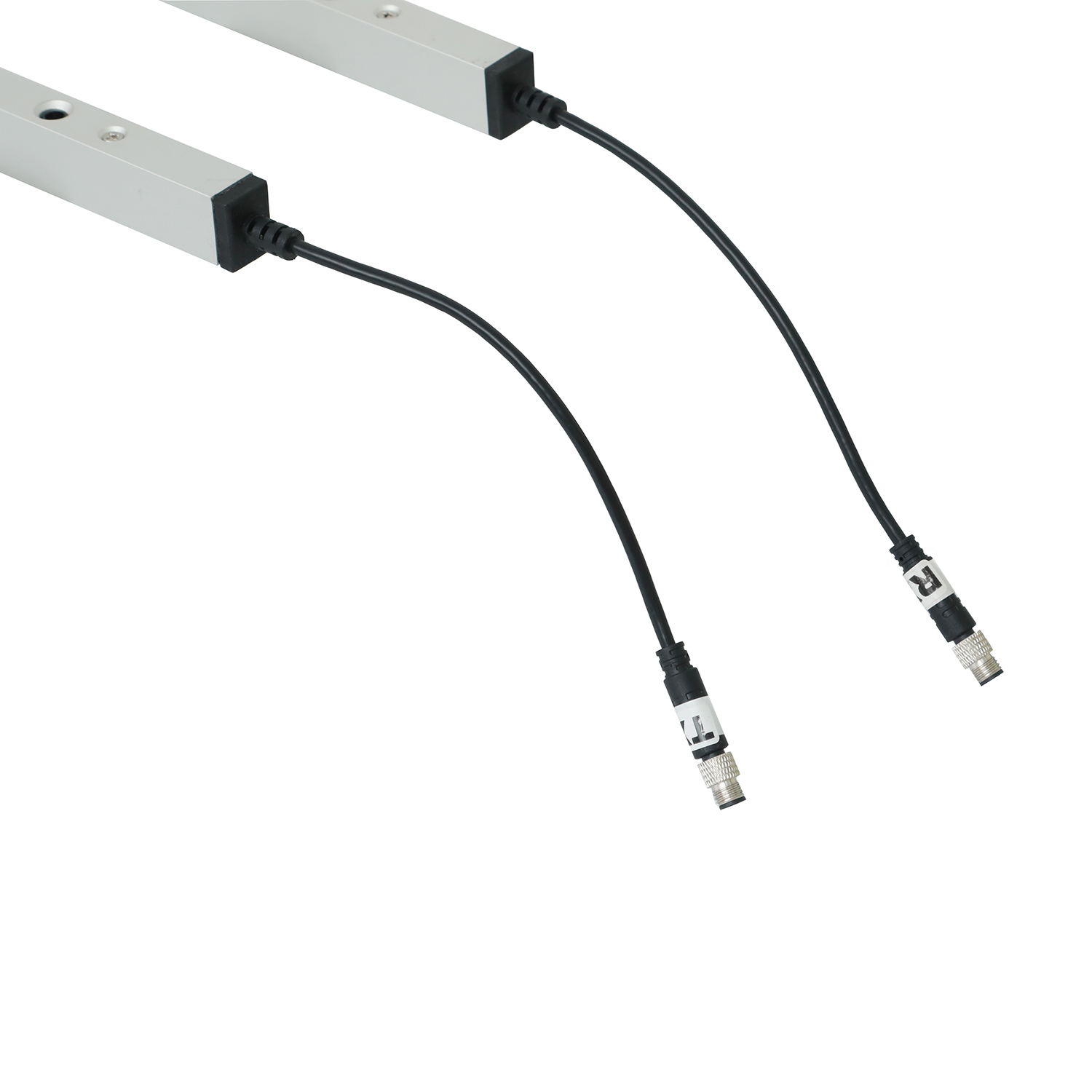

차고 문 및 섹션 문 안전을위한 적외선 안전 빔 시스템
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | JUTAI |
| 인증 | CE |
| 모델 번호 | CL20-8L |
| 문서 | CL05-8L User Manual.pdf |
| 최소 주문 수량 | 1 |
| 가격 | negotiable |
| 포장 세부 사항 | 만화 |
| 배달 시간 | 5-8 근무일 |
| 지불 조건 | T/T,L/C,D/A,D/P,웨스턴 유니온,페이팔,,Alipay |
| 공급 능력 | 한 달에 1000 조각 |
제품 상세 정보
| IP 등급 | IP67 | 기능 | 블랭킹 |
|---|---|---|---|
| 감지거리 | 8m | 재료 | 알루미늄 합금 |
| 특징 | 부식 방지 | 전원 전압 | DC12-24v |
| 작동 온도 | -20 ~ 60 ℃ | 작동 전류 | <50ma> |
| 산출 | 아니오/Nc, COM | 작동 전류 | <20mA@DC12V-24V |
| 사양 | 2000*21*15mm | ||
| 강조하다 | 적외선 안전 빔 차고 문,부분적인 문 안전 빔 시스템,IP67 방수등 커튼 |
||
제품 설명
차고 문 및 섹셔널 도어 안전을 위한 적외선 안전 빔 시스템
제품 개요
JUTAI CL20-8L 적외선 안전 빔 시스템은 차고 문 및 섹셔널 도어를 위한 전용 보호 솔루션입니다. 송신기와 수신기 사이에 8개의 빔으로 구성된 보이지 않는 적외선 장벽을 형성하여 사람, 차량 또는 물체가 감지 영역을 침범하면 즉시 도어 반전 또는 정지를 트리거합니다. IP67 보호 기능과 견고한 알루미늄 합금 구조로 주거용, 상업용 및 산업용 차고/섹셔널 도어에 대한 안정적인 꼬집힘 방지 안전 기능을 제공합니다.
핵심 사양
| 매개변수 | 사양 |
|---|---|
| 모델 | CL20-8L |
| 제품 유형 | 적외선 안전 빔 시스템 (안전 광 커튼) |
| 작동 전압 | DC12-24V |
| 작동 전류 | 송신기: |
| 출력 구성 | NO/NC 릴레이 출력 (기본값 NO, NC로 구성 가능); COM 단자 포함 |
| 보호 등급 | IP67 (방진 + 방수) |
| 하우징 재질 | 알루미늄 합금 |
| 작동 범위 (송신기에서 수신기까지) | 1-8m |
| 최대 보호 높이 | 1729mm |
| 광전지 수 | 8개 빔 |
| 케이블 길이 | 송신기: 8m; 수신기: 4m |
| 커넥터 유형 | 송신기: 5핀 M8 수 커넥터; 수신기: 4핀 M8 수 커넥터 |
| 작동 온도 | -20°C ~ +60°C |
| 주요 기능 | 차고/섹셔널 도어 꼬집힘 방지 + 블랭킹 모드 (오경보 방지) |
| LED 상태 표시등 | 송신기: 파란색 고정 (정상); 빨간색 빠르게 깜박임 (전압 <9V or>28V) 수신기: 빨간색 고정 (차단됨); 파란색 고정 (차단되지 않음); 파란색 깜박임 (정렬 불량) |
| 설치 구멍 치수 (단위: mm) | 14, 29, 75, 80, 175, 19.7, 21.4, 259 |
주요 장점
- 표적 꼬집힘 방지: 차고/섹셔널 도어 근처의 사람, 애완동물, 차량 또는 물체를 감지하여 즉시 도어 반전을 트리거하여 꼬집거나 으스러지는 것을 방지합니다. 8개 빔의 전체 커버리지는 안전 사각 지대를 제거하여 표준 및 대형 차고/섹셔널 도어 개구부에 적응합니다.
- 오경보 방지를 위한 블랭킹 모드: 안전 응답을 트리거하지 않고 첫 번째 채널을 차단하여 섹셔널 도어 패널 간격 및 차고 문 구조적 특성에 적응합니다. 정상적인 도어 닫힘 중 불필요한 중단을 방지하면서 의도하지 않은 침입에 대한 보호를 유지합니다.
- 견고하고 환경 적응성: IP67 보호 기능은 비, 먼지 및 실외 요소를 방지하여 실내/실외 차고 문 및 산업용 섹셔널 도어에 적합합니다. 넓은 온도 범위 (-20°C ~ +60°C)는 추운 겨울, 더운 여름 또는 온도 변화가 있는 산업 환경에서 안정적인 작동을 보장합니다.
- 쉬운 설치 및 통합: 색상 코딩된 배선은 차고/섹셔널 도어 제어 시스템과의 연결을 단순화합니다. 조절 가능한 장착 브래킷은 다양한 도어 프레임 구조에 맞으며, 8m/4m 케이블은 유연한 위치 지정을 가능하게 합니다. 직관적인 LED 표시등은 전문 도구 없이도 빠른 상태 확인을 가능하게 합니다.
배선 안내
| 구성 요소 | 전선 색상 | 기능 | 참고 |
|---|---|---|---|
| 송신기 | 빨간색 | DC12-24V 양극 전원 공급 장치 | 도어 제어 시스템의 전원 양극 단자에 연결 |
| 송신기 | 검은색 | 접지 (GND) | 전원 음극 단자에 연결 |
| 송신기 | 녹색/노란색/흰색 | 예비 | 기본 사용 시 연결 불필요 |
| 수신기 | 빨간색 | DC12-24V 양극 전원 공급 장치 | 송신기 전원 연결과 동일 |
| 수신기 | 검은색 | 접지 (GND) | 송신기 접지 연결과 동일 |
| 수신기 | 녹색 | NO/NC 출력 (기본값 NO) | 도어 제어 시스템의 안전 신호 입력에 연결 |
| 수신기 | 노란색 | NC 구성 가능 | 블랭킹 모드 설정으로 활성화 |
| 수신기 | 흰색 | COM (공통 단자) | NO/NC 출력에 대한 일치 단자 |
중요 경고: NO/NC 단자를 전원 공급 장치 양극 단자에 연결하지 마십시오. 광학 릴레이가 손상됩니다.
블랭킹 모드 활성화 단계
- 배선을 완료하고 시스템에 전원을 켜십시오.
- 전원 켜기 후 1분 이내에 수신기의 녹색 선을 5번 수신기의 GND (검은색 선)에 터치하십시오.
- 수신기의 빨간색 표시등이 깜박여 활성화를 확인합니다: 노란색 선이 NC 모드로 전환되고 블랭킹 모드가 활성화됩니다.
적용 시나리오
- 주거용 차고 문 (1대, 2대용)
- 상업용 차고 문 (주차 시설, 소매점 후면 출입구)
- 산업용 섹셔널 도어 (공장, 창고, 적재 구역)
- 냉장 창고 섹셔널 도어 (냉장 창고, 냉동실)
문제 해결
| 오류 증상 | 가능한 원인 | 해결책 |
|---|---|---|
| 수신기의 파란색 표시등 깜박임 (전원 켜기) | 송신기 및 수신기 정렬 불량 | 평행 정렬을 보장하도록 위치 재조정 |
| 송신기의 빨간색 표시등 빠르게 깜박임 | 전원 공급 전압 <9V or>28V | DC12-24V 요구 사항을 충족하도록 전원 공급 장치 안정화 |
| 시스템은 작동하지만 도어에 꼬집힘 방지 기능이 없음 | 배선 오류 | 안내에 따라 배선 재확인; 도어 제어 시스템에 올바르게 연결되었는지 확인 |
| 블랭킹 모드 진입 불가 | 1. 도어 하강 중 빛 누출 2. 최하단 빔이 파편으로 막힘 3. 도어/장애물이 최소 연속 차단 거리를 충족하지 못함 |
1. 빛 누출을 방지하기 위해 도어 밀봉 수정 2. 빔을 막고 있는 파편 제거 3. 거리를 충족하도록 도어/장애물 조정 |
사용 및 유지보수 주의사항
- 케이블이 손상되지 않도록 고전압 도체 및 도어 기계에서 멀리 떨어진 곳에 보관하십시오.
- 먼지, 오물 또는 응결을 제거하기 위해 송신기/수신기 렌즈를 정기적으로 마른 부드러운 천으로 닦으십시오.
- 케이블을 강제로 구부리거나 비틀거나 당기지 마십시오. 적외선 렌즈 긁힘을 피하십시오.
- 수신기에 직접적인 햇빛이나 적외선 광원이 비치지 않도록 하십시오 (오경보 방지).
- 옥외 설치의 경우 서비스 수명을 연장하기 위해 장치가 극한 날씨 (예: 폭우, 눈)로부터 보호되도록 하십시오.
고객 성공 사례
냉장 창고 대기업: -25°C에서도 안정적인 작동
"JUTAI 센서는 냉장 창고 시설의 가동 중단을 제거했습니다. IP67 등급은 -25°C에서도 안정적인 작동을 보장했습니다."
-- Michael Chen, 창고 관리자, 선도적인 콜드 체인 물류 제공업체
"JUTAI 센서는 냉장 창고 시설의 가동 중단을 제거했습니다. IP67 등급은 -25°C에서도 안정적인 작동을 보장했습니다."
-- Michael Chen, 창고 관리자, 선도적인 콜드 체인 물류 제공업체
자동차 제조 선두 주자: 원활한 통합
"듀얼 모드 기능을 통해 기존 인프라에 원활하게 통합할 수 있었습니다. 설치가 매우 쉬웠습니다!"
-- Lisa Wang, 안전 엔지니어, 글로벌 자동차 제조업체
"듀얼 모드 기능을 통해 기존 인프라에 원활하게 통합할 수 있었습니다. 설치가 매우 쉬웠습니다!"
-- Lisa Wang, 안전 엔지니어, 글로벌 자동차 제조업체
제약 공장: 규정 준수 및 효율성
"JUTAI의 CE 인증 센서는 안전 표준을 충족하면서 유지보수 비용을 30% 절감했습니다."
-- David Li, 공장장, 국제 제약 회사
"JUTAI의 CE 인증 센서는 안전 표준을 충족하면서 유지보수 비용을 30% 절감했습니다."
-- David Li, 공장장, 국제 제약 회사
전자 상거래 창고: 사고 없는 운영
"JUTAI의 16빔 센서를 설치한 후 컨베이어 관련 사고가 100% 감소했습니다."
-- Sarah Zhang, 안전 담당관, 최고 전자 상거래 물류 센터
"JUTAI의 16빔 센서를 설치한 후 컨베이어 관련 사고가 100% 감소했습니다."
-- Sarah Zhang, 안전 담당관, 최고 전자 상거래 물류 센터
중장비 제조업체: 향상된 작업자 안전
"센서의 빠른 응답 시간 (<=20ms)은 고속 작업 중 로봇 팔 충돌로부터 작업자를 보호했습니다."
-- John Wu, 엔지니어링 관리자, 산업 장비 생산자
"센서의 빠른 응답 시간 (<=20ms)은 고속 작업 중 로봇 팔 충돌로부터 작업자를 보호했습니다."
-- John Wu, 엔지니어링 관리자, 산업 장비 생산자
식품 가공 공장: 위생적이고 내구성 있음
"IP67 알루미늄 하우징은 식품 가공 라인에서 물에 강하면서도 정확도를 유지합니다."
-- Emily Chen, 품질 보증 관리자, 글로벌 식품 및 음료 회사
"IP67 알루미늄 하우징은 식품 가공 라인에서 물에 강하면서도 정확도를 유지합니다."
-- Emily Chen, 품질 보증 관리자, 글로벌 식품 및 음료 회사
자동 창고: AGV 내비게이션 안전
"JUTAI 센서는 AGV 충돌 방지를 개선하여 가동 중단을 25% 줄였습니다."
-- Kevin Liu, 물류 이사, 자동 저장 솔루션 제공업체
"JUTAI 센서는 AGV 충돌 방지를 개선하여 가동 중단을 25% 줄였습니다."
-- Kevin Liu, 물류 이사, 자동 저장 솔루션 제공업체
화재 및 안전 제공업체: 방화문 규정 준수
"센서는 훈련 중 인명 안전을 저해하지 않고 방화문이 안전하게 닫히도록 합니다."
-- Jason Zhou, 기술 책임자, 화재 보호 시스템 회사
"센서는 훈련 중 인명 안전을 저해하지 않고 방화문이 안전하게 닫히도록 합니다."
-- Jason Zhou, 기술 책임자, 화재 보호 시스템 회사
제품 갤러리
기술 지원, 맞춤 설정 또는 대량 문의는 공식 웹사이트를 방문하십시오: www.accesssecuritysolution.com
