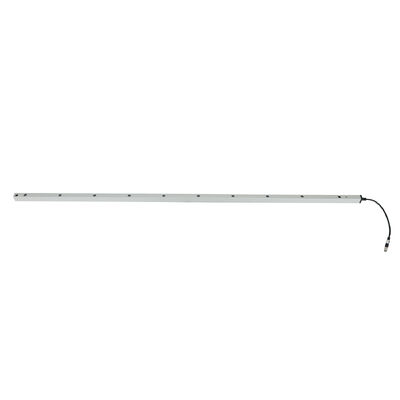

8-16 빔 옵션의 고속 도어용 광전 안전 가드
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | JUTAI |
| 인증 | CE |
| 모델 번호 | CL20-8L |
| 문서 | CL05-8L User Manual.pdf |
| 최소 주문 수량 | 1 |
| 가격 | negotiable |
| 포장 세부 사항 | 만화 |
| 배달 시간 | 5-8 근무일 |
| 지불 조건 | T/T,L/C,D/A,D/P,웨스턴 유니온,페이팔,,Alipay |
| 공급 능력 | 한 달에 1000 조각 |
제품 상세 정보
| IP 등급 | IP67 | 기능 | 블랭킹 |
|---|---|---|---|
| 감지거리 | 8m | 재료 | 알루미늄 합금 |
| 특징 | 부식 방지 | 전원 전압 | DC12-24v |
| 작동 온도 | -20 ~ 60 ℃ | 작동 전류 | <50ma> |
| 산출 | 아니오/Nc, COM | 작동 전류 | <20mA@DC12V-24V |
| 사양 | 2000*21*15mm | ||
| 강조하다 | 고속 도어용 광전 안전 가드,8-16 빔의 IP67 라이트 커튼,고속 도어 안전 빔 커튼 |
||
제품 설명
8-16 빔 옵션으로 고속 문에 대한 광 전기 안전 보호 장치
제품 개요
JUTAI CL 시리즈 광전기 안전 보호기는 고속 문을 위해 설계된 특수 보호 솔루션입니다.다양한 안전 요구 사항에 맞게 유연한 8등급 또는 16등급 구성을 제공합니다.방출기와 수신기 사이에 보이지 않는 빛 그리드를 형성하여 인원, 물체 또는 장비가 침입할 때 즉시 문을 뒤집거나 멈추게하여 실제로 찌르는 것을 방지합니다.분쇄, 또는 산업 및 물류 환경에서 충돌 사고. IP67 보호 및 견고한 알루미늄 합금 구조로, 그것은 어려운 조건에서도 신뢰할 수있는 성능을 제공합니다.
기본 사양
| 매개 변수 | 사양 |
|---|---|
| 모델 시리즈 | CL05, CL10, CL15, CL20, CL25 (-8L/16L 후자를 가진) |
| 빔량 옵션 | 8 빔 / 16 빔 |
| 보호 높이 | 500mm, 1000mm, 1500mm, 2000mm, 2500mm (모델에 따라) |
| 작동 전압 | DC12-24V |
| 작동 전류 | 송신기: <65mA @DC12V; 수신기: <20mA @DC12V |
| 출력 구성 | NO/NC 릴레이 출력 (예정 NO, NC로 구성) |
| 보호 등급 | IP67 (먼지 + 방수) |
| 주택 재료 | 알루미늄 합금 |
| 작동 범위 (출사자에서 수신자) | 1~8m |
| 빔 간격 | 100mm |
| 탐지 정확성 | 50mm 정도의 작은 물체를 감지합니다. |
| 반응 시간 | ≤20ms |
| 케이블 길이 | 송신기 8m, 수신기 4m |
| 커넥터 타입 | 5극 M8 수컷 커넥터 (전달기/ 수신기) |
| 작동 온도 | -20°C ~ +60°C |
| 핵심 기능 | 고속문 안티 핑크 보호 + 뱅킹 모드 (거짓 알람 방지) |
| LED 상태 표시기 | 송신기: 고정 블루 (정상); 빠른 깜박이는 빨간색 (전압 <9V 또는 >28V) 수신기: 고정적 빨간색 ( 차단); 고정적 파란색 ( 해제); 깜빡이는 파란색 (부조화) |
| 설치 구멍 크기 (단위: mm) | 1429, 75, 80, 175, 19.7, 21.4, 259 |
주요 이점
- 8-16 빔 유연성 구성:8등선 옵션은 표준 고속 문 열기에서의 안전과 비용을 균형을 이루고, 16등선 옵션은 큰 문이나 고위험 영역에서 더 밀도가 높은 빛 그리드로 고정도 검출을 제공합니다.
- 고속문 호환성:≤20ms 빠른 응답 시간은 빠른 문 작동과 일치하며, 빈킹 모드는 거짓 경보를 피하기 위해 문 틈 구조에 적응합니다.
- 견고하고 환경적으로 견고합니다.IP67 보호는 먼지, 물 스프래치 및 일시적인 몰입에 견딜 수 있으며 다양한 환경에서 안정적인 작동을 위해 넓은 온도 범위를 제공합니다.
- 쉽게 설치 및 통합:컬러 코딩 된 배선으로 연결을 간소화하고, 조정 가능한 장착 브래킷이 다양한 프레임에 맞으며, 직관적인 LED 표시기가 빠른 상태 검사를 가능하게합니다.
배선 가이드
| 구성 요소 | 와이어 색상 | 기능 | 참고문서 |
|---|---|---|---|
| 송신기 | 빨간색 | DC12-24V 양성 전원 공급 | 안정적인 전원 공급 장치에 연결; 과전압 / 과전압을 피하십시오. |
| 검은색 | 토지 (GND) | 전력 부정적인 단말기에 연결; 신뢰할 수있는 지상화를 보장 | |
| 녹색/노란색/백색 | 기금 | 기본 사용에 연결이 필요하지 않습니다. | |
| 수신기 | 빨간색 | DC12-24V 양성 전원 공급 | 송신기 전원 연결과 동일합니다 |
| 검은색 | 토지 (GND) | 송신기와 함께 공유된 땅 | |
| 녹색 | NO/NC 출력 (예정 NO) | 문 제어 시스템의 안전 신호 입력에 연결 | |
| 노란색 | 구성 가능한 NC | 빈킹 모드 설정으로 활성화 | |
| 흰색 | COM (공용 터미널) | NO/NC 출력을 위한 일치 단말기 |
중요한 경고:NO/NC 터미널을 전원 공급자 긍정적 터미널에 연결하지 마십시오. 이것은 광적 릴레를 손상시킬 것입니다.
빈킹 모드 활성화 단계
- 전선 연결과 전원이 완료됐습니다
- 전원을 켜고 1분 이내에, 수신기의 녹색 전선을 GND (검은 전선) 에 5번 만져라.
- 수신기의 빨간색 빛이 깜빡이는 것은 활성화 확인입니다. 노란색 전선이 NC 모드로 전환됩니다.
모델 구성 및 응용 시나리오
| 모델 | 빔량 | 보호 높이 | 대상 애플리케이션 |
|---|---|---|---|
| CL05-8L/16L | 8/16 | 500mm | 작은 고속 문, 물류 센터의 접근 문 |
| CL10-8L/16L | 8/16 | 1000mm | 중간 크기의 고속 문, 소매 후방 출입문 |
| CL15-8L/16L | 8/16 | 1500mm | 창고 고속문, 생산 라인 접근문 |
| CL20-8L/16L | 8/16 | 2000mm | 대형 산업용 고속문, 냉장고 고속문 |
| CL25-8L/16L | 8/16 | 2500mm | 초대 고속문, 로딩 다크 문 |
문제 해결
| 잘못 의 증상 | 가능한 원인 | 해결책 |
|---|---|---|
| 수신기의 파란 빛이 깜박이는 (전력) | 발산기와 수신기의 오차 | 평행 정렬을 보장하기 위해 위치를 재조정 |
| 송신기의 빨간색 빛이 빠르게 깜빡인다 | 전원 공급 전압 < 9V 또는 > 28V | DC12-24V 요구 사항을 충족시키기 위해 전원 공급을 안정화하십시오. |
| 안전 경비 기능, 하지만 문은 안티 핑크 작용이 없습니다 | 배선 오류 | 가이드에 대한 배선 다시 확인; 문 제어 시스템에 올바른 연결을 보장 |
| 빈킹 모드에 들어갈 수 없습니다. | 1. 문 아래로 내려가는 동안 빛 누출 2가장 낮은 빔은 잔해로 막혔습니다. 3문/장벽이 최소 연속 차단 거리를 충족하지 못하면 |
1. 빛 누출을 방지하기 위해 문 밀폐를 고치기 2맑은 잔해가 빔을 막고 있어 3. 거리 요구 사항을 충족하기 위해 문 / 장애물을 조정 |
사용 및 유지보수
- 케이블 을 고전압 전도기 와 문 기계 에서 멀리 보관 하여 손상 이나 간섭 을 피 하십시오.
- 먼지나 응집물을 제거하기 위해 방출기/ 수신기 렌즈를 건조하고 부드러운 천으로 정기적으로 닦으십시오.
- 케이블 을 힘차게 구부리거나, 굽히거나, 당기는 것 은 하지 마십시오. 적외선 렌즈 를 긁는 것 을 피 하십시오.
- 직접 햇빛이나 적외선 광원이 수신기에 비는 것을 방지합니다 (거짓 트리거를 피합니다).
- 정규 작동을 보장하기 위해 주기적으로 핑크 방지 기능과 빈킹 모드 기능을 테스트합니다.
고객 성공 이야기
냉장고 거장: -25°C에서 안정적인 작동
"JUTAI의 센서는 냉장고에서 정지 시간을 제거했습니다. IP67 등급은 -25°C에서도 신뢰할 수 있는 작동을 보장했습니다".
마이클 첸, 창고 관리자, 주요 냉장고 물류 공급자
"JUTAI의 센서는 냉장고에서 정지 시간을 제거했습니다. IP67 등급은 -25°C에서도 신뢰할 수 있는 작동을 보장했습니다".
마이클 첸, 창고 관리자, 주요 냉장고 물류 공급자
자동차 제조업 리더: 원활한 통합
"두 모드 기능 은 기존 인프라 에 원활 한 통합 을 가능하게 하였다. 설치 는 손쉽다!"
리사 왕, 안전 엔지니어, 글로벌 자동차 제조업체
"두 모드 기능 은 기존 인프라 에 원활 한 통합 을 가능하게 하였다. 설치 는 손쉽다!"
리사 왕, 안전 엔지니어, 글로벌 자동차 제조업체
의약품 공장: 준수 및 효율성
"JUTAI의 CE 인증 센서는 우리의 안전 표준을 충족하면서 유지보수 비용을 30% 줄였습니다".
데이비드 리, 국제 의약품 회사 공장 책임자
"JUTAI의 CE 인증 센서는 우리의 안전 표준을 충족하면서 유지보수 비용을 30% 줄였습니다".
데이비드 리, 국제 의약품 회사 공장 책임자
전자 상거래 창고: 사고 없는 운영
"JUTAI의 16빔 센서를 설치한 후, 우리는 컨베이어 관련 사고의 100% 감소를 보았습니다".
Sarah Zhang, 안전 책임자, 최고 전자 상거래 서비스 센터
"JUTAI의 16빔 센서를 설치한 후, 우리는 컨베이어 관련 사고의 100% 감소를 보았습니다".
Sarah Zhang, 안전 책임자, 최고 전자 상거래 서비스 센터
중공기 제조업체: 운영자 안전성 강화
"센서의 빠른 반응 시간 (≤20ms) 은 고속 작업 중에 로봇 팔 충돌으로부터 작업자를 보호했습니다".
존 우, 엔지니어링 매니저, 산업 장비 생산자
"센서의 빠른 반응 시간 (≤20ms) 은 고속 작업 중에 로봇 팔 충돌으로부터 작업자를 보호했습니다".
존 우, 엔지니어링 매니저, 산업 장비 생산자
식품 가공 공장: 위생적이고 내구성
"IP67 알루미늄 가구는 정확성을 유지하면서 식품 처리 라인에서 물에 저항합니다".
에밀리 첸, 글로벌 식품 및 음료 회사 품질 보장 관리자
"IP67 알루미늄 가구는 정확성을 유지하면서 식품 처리 라인에서 물에 저항합니다".
에밀리 첸, 글로벌 식품 및 음료 회사 품질 보장 관리자
자동화 된 창고: AGV 항해 안전
"JUTAI의 센서는 AGV 충돌을 피하는 것을 향상시켰고, 정지 시간을 25% 줄였습니다".
케빈 류, 물류 책임자, 자동 저장 솔루션 공급자
"JUTAI의 센서는 AGV 충돌을 피하는 것을 향상시켰고, 정지 시간을 25% 줄였습니다".
케빈 류, 물류 책임자, 자동 저장 솔루션 공급자
화재 및 안전 공급자: 화재 문 준수
"센서는 실습 중에 인력 안전을 손상시키지 않고 방화문을 안전하게 닫을 수 있도록 합니다".
제이슨 조, 기술 책임자, 방화 시스템 회사
"센서는 실습 중에 인력 안전을 손상시키지 않고 방화문을 안전하게 닫을 수 있도록 합니다".
제이슨 조, 기술 책임자, 방화 시스템 회사
