방수 알루미늄 가구와 함께 자동 문을 위한 안전 조명 격자 시스템

원래 장소	중국
브랜드 이름	JUTAI
인증	CE
모델 번호	CL20-8L
문서	CL05-8L User Manual.pdf
최소 주문 수량	1
가격	negotiable
포장 세부 사항	만화
배달 시간	5-8 근무일
지불 조건	T/T,L/C,D/A,D/P,웨스턴 유니온,페이팔,,Alipay
공급 능력	한 달에 1000 조각

제품 상세 정보

IP 등급	IP67	기능	블랭킹
감지거리	8m	재료	알루미늄 합금
특징	부식 방지	전원 전압	DC12-24v
작동 온도	-20 ~ 60 ℃	작동 전류	<50ma>
산출	아니오/Nc, COM	작동 전류	<20mA@DC12V-24V
사양	20002115mm
강조하다	자동 문 안전 조명 격자 시스템 , 알루미늄 주택 안전 조명 격자 시스템 , 방수 안전 광망 시스템

메시지를 남겨주세요

제품 설명

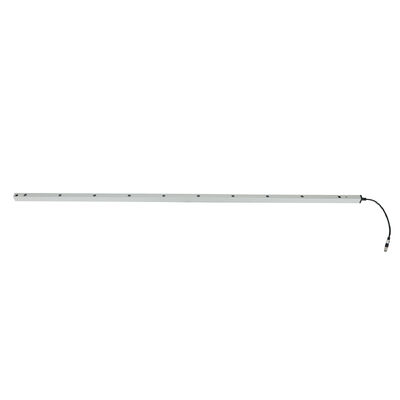

방수 알루미늄 가구를 가진 자동 문을 위한 안전 조명 격자 시스템

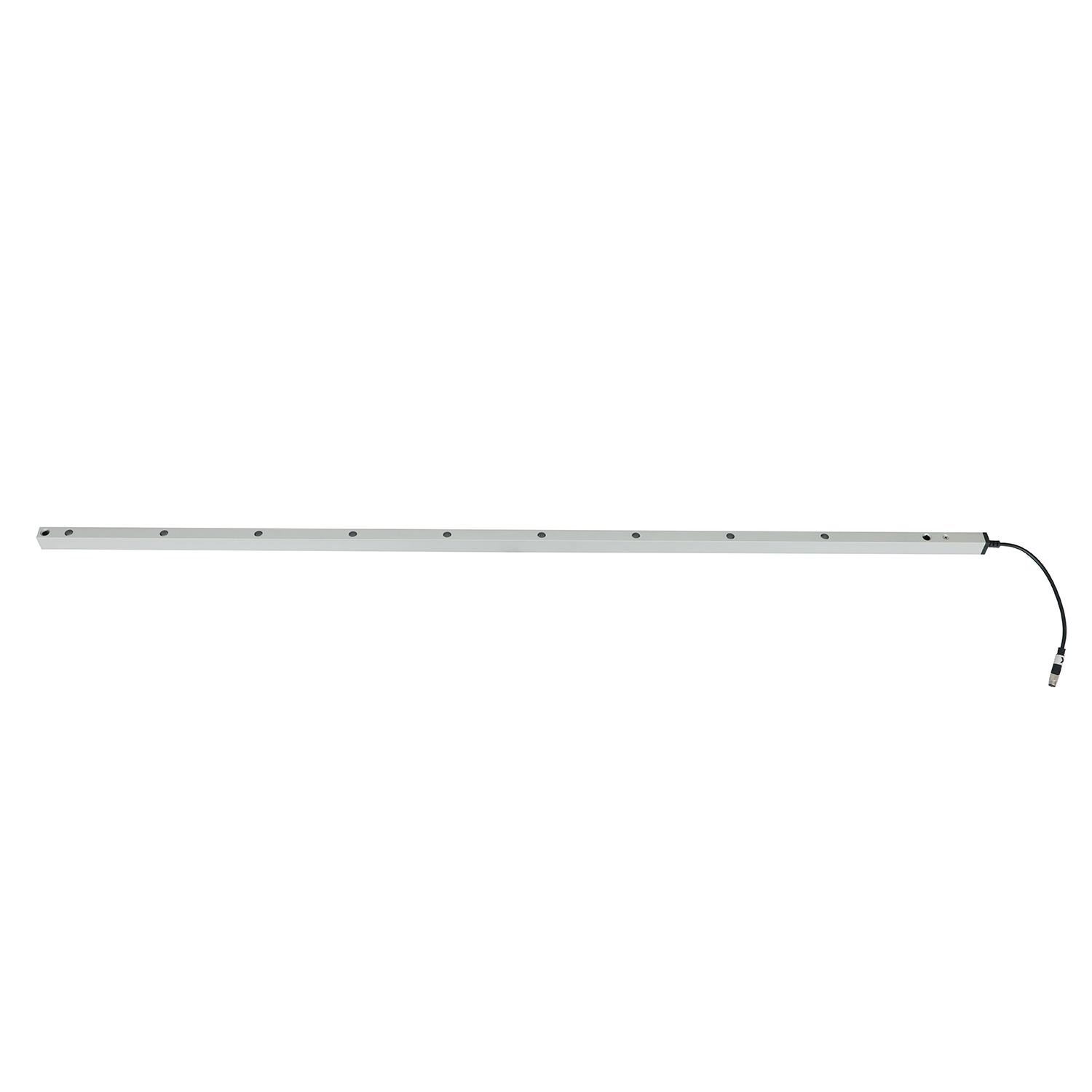

JUTAI CL20-8L 안전 라이트 그리드 시스템은 자동 문에 맞춘 전문적인 보호 솔루션으로 방수 알루미늄 가재와 IP67 보호 기능을 갖추고 있습니다.방출기와 수신기 사이에 8선 보이지 않는 빛 그리드를 형성합니다.인원, 물체 또는 장비가 침입할 때 문을 즉시 뒤집거나 멈추게 하는또는 산업 및 상업 환경에서 충돌 사고.

기본 사양

매개 변수	사양
모델	CL20-8L
제품 종류	안전등 격자 시스템 (안전등 커튼)
작동 전압	DC12-24V
작동 전류	송신기: <65mA @DC12V; 수신기: <20mA @DC12V
출력 구성	NO/NC 릴레이 출력 (예정 NO, NC로 구성)
보호 등급	IP67 (먼지 + 방수)
주택 재료	알루미늄 합금 (물질 방지, 부식 방지)
작동 범위 (출사자에서 수신자)	1~8m
최대 보호 높이	1729mm
광세포 수	8 빔
케이블 길이	송신기 8m, 수신기 4m
커넥터 타입	송신기: 5극 M8 남성 연결기; 수신기: 5극 M8 남성 연결기
작동 온도	-20°C ~ +60°C
핵심 기능	자동 문 안티 핑크 보호 + 빈킹 모드 (반신 경보)
LED 상태 표시기	송신기: 고정 블루 (정상적인 작동); 빠른 깜박이는 빨간색 (전압 <9V 또는 >28V) 수신기: 고정적 빨간색 (물질/인원 차단); 고정적 파란색 (거문 없이); 깜빡이는 파란색 (처음 전원, 비정형화)
설치 구멍 크기 (단위: mm)	1429, 75, 80, 175, 19.7, 21.4, 259

주요 이점

방수 알루미늄 가구:알루미늄 합금 구조는 내구성, 부식 저항성, 그리고 효과적인 방수성을 보장합니다.외부에 설치된 자동문 또는 습한 산업환경에 적합합니다..
표적 자동 문 보호:8선 광망은 전체 문 열 높이 (1729mm) 를 커버하여 안전 맹점들을 제거하고 손, 팔다리 또는 물체를 찌르는 것을 방지합니다.안전 지연을 피하기 위해 자동 문의 작동 속도를 맞추는.
거짓 경보를 방지하기 위한 비공식 모드:첫 번째 채널을 차단하면 안전 반응이 발생하지 않고 자동 문 틈 구조에 적응합니다.의도하지 않은 침입에 대한 보호를 유지하면서 정상적인 폐쇄 중에 불필요한 문 뒤집기를 피합니다..
간편한 설치 및 작동:컬러 코딩 된 배선은 자동 문 제어 시스템과의 연결을 단순화합니다. 조정 가능한 장착 브래킷은 다양한 문 프레임 구조에 맞습니다. 직관적인 LED 표시기는 빠른 상태 검사를 가능하게합니다.

배선 가이드

구성 요소	와이어 색상	기능	참고문서
송신기	빨간색	DC12-24V 양성 전원 공급	안정적인 전원 공급 장치에 연결; 과전압 / 과전압을 피하십시오.
송신기	검은색	토지 (GND)	전력 부정적인 단말기에 연결; 신뢰할 수있는 지상화를 보장
송신기	녹색/노란색/백색	기금	기본 사용에 연결이 필요하지 않습니다.
수신기	빨간색	DC12-24V 양성 전원 공급	송신기 전원 연결과 동일합니다
수신기	검은색	토지 (GND)	송신기와 함께 공유된 땅
수신기	녹색	NO/NC 출력 (예정 NO)	자동 문 제어 시스템의 안전 신호 입력에 연결
수신기	노란색	구성 가능한 NC	빈킹 모드 설정으로 활성화
수신기	흰색	COM (공용 터미널)	NO/NC 출력을 위한 일치 단말기

중요한 경고:NO/NC 터미널 ( 수신기의 녹색/노란색 전선) 을 전원 공급자 긍정적 터미널에 연결하지 마십시오. 이것은 광적 릴레를 손상시킬 것입니다.

빈킹 모드 활성화 단계

전원 전원 공급이 완료됐습니다
전원을 켜고 1분 이내에, 수신기의 녹색 전선을 GND (검은 전선) 에 5번 만져라.
수신기의 빨간색 빛이 깜빡이는 것은 활성화 확인입니다. 노란색 전선이 NC 모드로 전환됩니다.

적용 시나리오

산업용 자동문 (고속문, 롤러 셔터문, 섹션문)
상업용 자동문 (쇼핑몰, 사무실 건물, 소매점)
외관 자동 문 (주차장, 물류 센터 입구)
특수 환경 자동 문 (냉장고, 습한 작업장)

문제 해결

잘못 의 증상	가능한 원인	해결책
수신기의 파란 빛이 깜박이는 (전력)	발산기와 수신기의 오차	평행 정렬을 보장하기 위해 위치를 재조정
송신기의 빨간색 빛이 빠르게 깜빡인다	전원 공급 전압 < 9V 또는 > 28V	DC12-24V 요구 사항을 충족시키기 위해 전원 공급을 안정화하십시오.
시스템이 작동하지만 문에는 찌르는 방지 기능이 없습니다.	배선 오류	가이드에 대한 배선 다시 확인; 문 제어 시스템에 올바른 연결을 보장
빈킹 모드에 들어갈 수 없습니다.	1. 문 아래로 내려가는 동안 빛 누출 2가장 낮은 빔은 잔해로 막혔습니다. 3문/장벽이 최소 연속 차단 거리를 충족하지 못하면	1. 빛 누출을 방지하기 위해 문 밀폐를 고치기 2맑은 잔해가 빔을 막고 있어 3. 거리 요구 사항을 충족하기 위해 문 / 장애물을 조정
