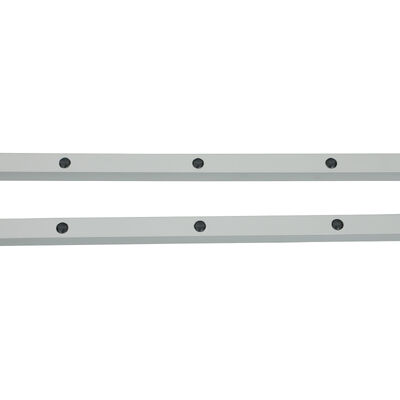

조정 가능한 길이 500-2500mm의 산업용 문에 대한 적외선 보호 장벽

  • Infrared Protection Barrier for Industrial Doors with Adjustable 500-2500mm Length
  • Infrared Protection Barrier for Industrial Doors with Adjustable 500-2500mm Length
원래 장소 중국
브랜드 이름 JUTAI
인증 CE
모델 번호 CL20-8L
문서 CL05-8L User Manual.pdf
최소 주문 수량 1
가격 negotiable
포장 세부 사항 만화
배달 시간 5-8 근무일
지불 조건 T/T,L/C,D/A,D/P,웨스턴 유니온,페이팔,MoneyGram,Alipay
공급 능력 한 달에 1000 조각

무료샘플과 쿠폰을 위해 나와 연락하세요.

WhatsApp:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
IP 등급 IP67 기능 블랭킹
감지 거리 8m 재료 알루미늄 합금
특징 부식 방지 전원 전압 DC12-24V
작동 온도 -20 ~ 60 ℃ 작동 전류 <50ma>
산출 아니오/Nc, COM 작동 전류 <20mA@DC12V-24V
사양 2000*21*15mm
강조하다

산업용 문을 위한 적외선 보호 장벽

,

조절 가능한 500-2500mm 적외선 보호 장벽
메시지를 남겨주세요
제품 설명



제품 설명

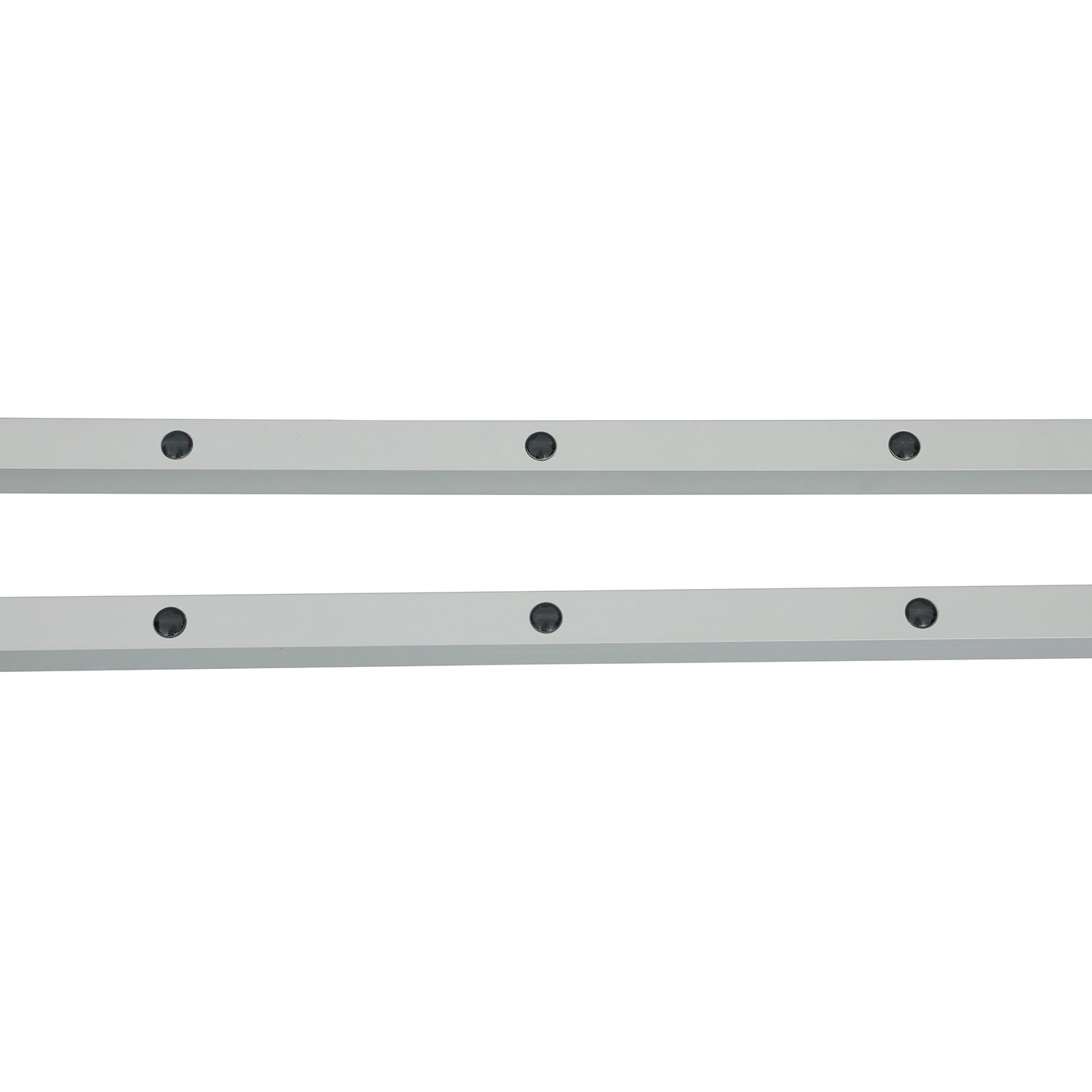

조정 가능한 길이 500-2500mm의 산업용 문에 대한 적외선 보호 장벽 0

조절 가능한 500-2500mm 길이의 산업용 도어용 적외선 보호 장벽

JUTAI CL 시리즈 적외선 보호 장벽은 산업용 도어에 맞게 설계된 전문 안전 솔루션으로, 다양한 도어 크기에 맞게 500mm에서 2500mm까지 조절 가능한 길이를 제공합니다. 송신기와 수신기 사이에 보이지 않는 광선을 형성하여 인원/물체가 침입할 경우 즉시 도어 반전 또는 정지를 트리거하여 산업 환경에서 끼임 사고를 효과적으로 방지합니다. IP67 보호 등급과 알루미늄 합금 하우징을 통해 가혹한 조건에서도 안정적인 성능을 제공합니다.

핵심 사양 (매개변수 표)

매개변수 사양
모델 시리즈 CL05, CL10, CL15, CL20, CL25 (-8L 접미사 포함)
조절 가능한 길이 범위 500mm, 1000mm, 1500mm, 2000mm, 2500mm (모델에 따라 다름)
광전관 수 8개 빔
최대 보호 높이 1729mm (CL20-8L 참조)
작동 전압 DC12-24V
작동 전류 송신기: <65mA @DC12V; 수신기: <20mA @DC12V
출력 구성 NO/NC 릴레이 출력 (기본 NO, NC로 구성 가능); COM 단자 포함
보호 등급 IP67 (방진 + 방수)
하우징 재질 알루미늄 합금
작동 범위 (송신기 ~ 수신기) 1-8m
케이블 길이 송신기: 8m; 수신기: 4m
커넥터 유형 송신기: 5핀 M8 수컷; 수신기: 4핀 M8 수컷
작동 온도 -20°C ~ +60°C
주요 기능 산업용 도어 핀치 방지 + 블랭킹 모드 (첫 번째 채널 비트리거)
LED 상태 표시기 송신기: 파란색 고정 (정상); 빨간색 빠르게 깜박임 (전압 <9V or>28V)

수신기: 빨간색 고정 (차단됨); 파란색 고정 (차단 해제됨); 파란색 깜박임 (정렬 불량)
설치 구멍 치수 (단위: mm) 14, 29, 75, 80, 175, 19.7, 21.4, 259

주요 장점 (명확한 포인트)

1. 500-2500mm 조절 가능한 길이

  • 다양한 길이 옵션은 소형 출입문(500mm)에서 초대형 산업용 도어(2500mm)까지 커버하여 다양한 산업용 도어 크기에 적응합니다.
  • 추가 수정 없이 다양한 도어 개구부에 맞는 모델을 직접 선택할 수 있습니다.

2. 산업용 도어 보호 대상

  • 8개 빔 광선 격자는 안전 사각지대를 제거하여 손, 팔다리 또는 물체를 감지하여 끼임/압착을 방지합니다.
  • 블랭킹 모드는 산업용 도어 틈새에 적응하여 정상적인 닫힘 시 오경보를 방지합니다.

3. 견고하고 환경 친화적

  • IP67 보호 등급은 먼지, 물 튀김 및 가혹한 산업 조건을 견딜 수 있으며 실내/실외 사용에 적합합니다.
  • 알루미늄 합금 하우징은 부식 및 기계적 마모에 강하여 장기간의 신뢰성을 보장합니다.

4. 간편한 설치 및 작동

  • 색상으로 구분된 배선은 산업용 도어 제어 시스템에 연결을 단순화합니다(배선 가이드 참조).
  • 조절 가능한 장착 브래킷은 다양한 도어 프레임에 맞으며 직관적인 LED 표시기는 빠른 문제 해결을 가능하게 합니다.

배선 가이드 (표준화된 표)

구성 요소 전선 색상 기능 참고
송신기 빨간색 DC12-24V 양극 전원 공급 장치 안정적인 전원 공급 장치에 연결
송신기 검은색 접지 (GND) 전원 음극 단자에 연결
송신기 녹색/노란색/흰색 예약 기본 사용에는 연결이 필요하지 않음
수신기 빨간색 DC12-24V 양극 전원 공급 장치 송신기 전원과 동일
수신기 검은색 접지 (GND) 송신기와 접지 공유
수신기 녹색 NO/NC 출력 (기본 NO) 도어 제어 시스템의 안전 신호 입력에 연결
수신기 노란색 구성 가능한 NC 블랭킹 모드 설정을 통해 활성화
수신기 흰색 COM (공통 단자) NO/NC 출력에 대한 일치하는 단자

중요 경고

  • NO/NC 단자를 전원 공급 장치 양극에 연결하지 마십시오. 광학 릴레이가 손상됩니다.

블랭킹 모드 활성화 단계

  1. 배선을 완료하고 장치에 전원을 켭니다.
  2. 전원을 켠 후 1분 이내에 수신기의 녹색 전선을 GND(검은색 전선)에 5번 터치합니다.
  3. 수신기의 빨간색 표시등이 깜박여 활성화를 확인합니다. 노란색 전선이 NC 모드로 전환되고 블랭킹 모드가 활성화됩니다.

모델 및 길이 매칭 (표)

모델 길이 대상 산업용 도어 유형
CL05-8L 500mm 소형 출입문, 유틸리티 도어
CL10-8L 1000mm 중형 롤러 셔터 도어, 차고 도어
CL15-8L 1500mm 창고 섹션 도어, 물류 센터 도어
CL20-8L 2000mm 대형 산업용 고속 도어, 냉장 보관 도어
CL25-8L 2500mm 초대형 하역장 도어, 대형 산업용 도어

문제 해결 (문제-솔루션 표)

고장 증상 솔루션
수신기의 파란색 표시등이 깜박임 (전원 켜짐) 송신기와 수신기를 평행하게 정렬하도록 다시 정렬
송신기의 빨간색 표시등이 빠르게 깜박임 전원 공급 장치를 DC12-24V로 안정화 (<9V or>28V) 방지
핀치 방지 동작 없음 (장치 정상) 연결 오류를 수정하기 위해 가이드에 따라 배선을 다시 확인
블랭킹 모드에 들어갈 수 없음 1. 빛 누출을 방지하기 위해 도어 밀봉을 수정

2. 가장 아래쪽 빔을 막고 있는 잔해 제거

3. 도어/장애물이 최소 연속 차단 거리를 충족하는지 확인

사용 및 유지 관리 주의 사항 (주요 알림)

  • 케이블이 고전압 도체 및 도어 기계에서 멀리 떨어져 손상을 방지하십시오.
  • 먼지/오물을 제거하기 위해 송신기/수신기 렌즈를 부드럽고 마른 천으로 정기적으로 닦으십시오.
  • 장치 또는 케이블을 구부리거나 비틀지 말고 적외선 렌즈에 긁힘이 생기지 않도록 하십시오.
  • 직사광선이나 적외선 광원이 수신기에 비추는 것을 방지하십시오.
  • 블랭킹 모드 개체가 최소 연속 차단 거리 요구 사항을 충족하는지 확인하십시오.
